13.56Mhz RFID 읽기/쓰기 모듈 (13.56MHZ RFID Reader/Writer Module V4)

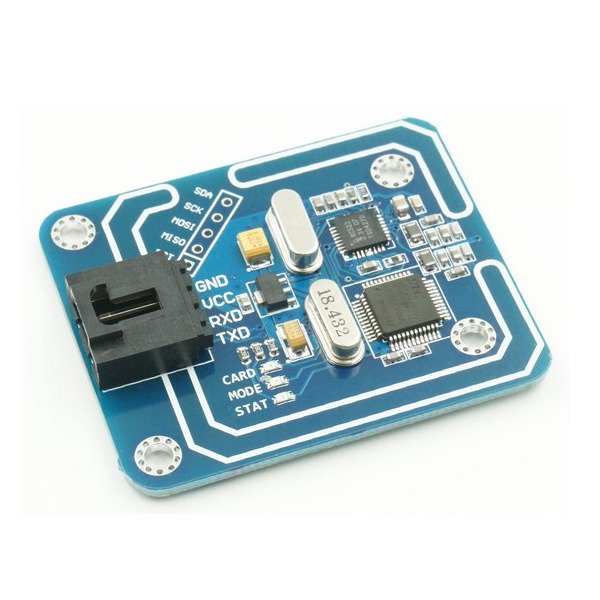

제품 개요
- 본 제품은 MFRC522 기반의 RFID 읽기/쓰기 모듈입니다.
- ISO14443A/Mifare 및 mifare classic을 지원하며 양방향으로 848kbit/s의 통신 속도를 지원합니다.
- 모듈에는 마이크로컨트롤러가 장착되어 있어 MCU의 펌웨어가 제공하는 API를 통해 읽기/쓰기 동작을 수행할 수 있습니다.
- 모든 명령은 UART를 통해 통신합니다.
- 모듈의 SPI 인터페이스는 MFRC 칩의 SPI 인터페이스로 이 인터페이스로 칩을 직접 접근 할 수 있습니다.

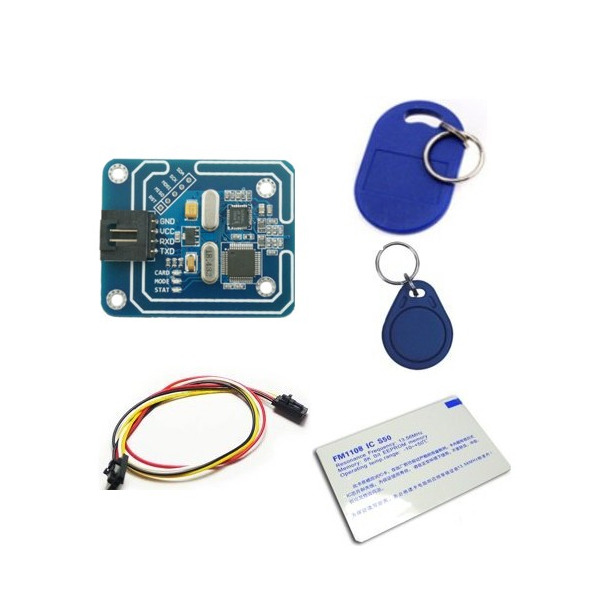

아래는 지원가능한 태그입니다.
| Tags | Reading | Writing | Max Reading Distance | Note |
| MiFare 1 S50/S70 | √ | √ | 55mm | White PVC card |
| MiFare Ultralight | √ | √ | 66mm | White PVC card |
| MiFare Ultralight C | √ | √ | 28mm | White PVC card |
| MiFare DesFire EV1 | √ | × | 38mm | White PVC card, only read tag ID |
특징
7바이트 UID 읽기를 지원합니다.
다양한 마파레 카드 지원
뛰어난 읽기/쓰기 거리
특별 전자 지갑 재단
직렬 UART 인터페이스로 제어: 통신 속도는 2400bps ~ 115200bps가 될 수 있으며 기본 통신 속도는 9600bps입니다.
전원 차단 시 구성 데이터는 EEPROM에 보존됩니다.
데이터 저장을 위한 내장 8K EEPROM
사용하기 쉽고 간단한 명령을 보내면 사용자가 카드를 읽거나 쓸 수 있도록 제어할 수 있습니다.
컴팩트 명령에서는 명령이 1바이트만큼 짧습니다.
전원 공급 장치: 4.5V~5.5V, 일반적으로 5V.
인터페이스: UART(5V TTL) 및 SPI(3.3V TTL)
크기: 40mm x 50mm
사용
통신 속도는 2400bps ~ 115200bps가 될 수 있습니다.
기본 설정:
통신 속도: 9600bps
패리티 비트: 없음
시작 비트: 1
데이터 비트: 8
정지 비트: 1
명령에는 기본 명령과 압축 명령 두 가지가 있습니다. 모든 명령은 16진수 형식입니다. 자세한 내용은 매뉴얼을 다운로드하세요.
아두이노 연결은 매우 쉽습니다. 아두이노 센서 쉴드를 사용하면 플러그를 꽂고 바로 사용할 수 있습니다.
참고 자료 링크 - 제품 판매 사이트에서

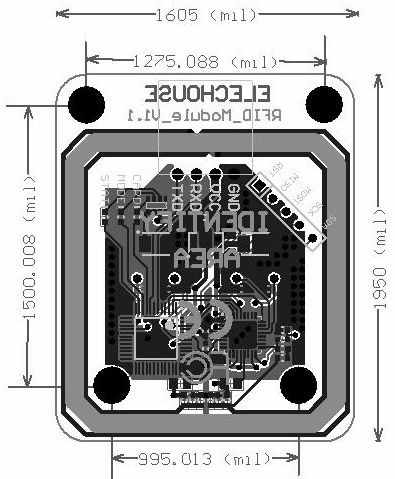

크기
