EESchema
? | 도움말 |
F1 | 확대 |
F2 | 축소 |
F4 | 커서가 있는 창을 가운데로 이동 |
Home | 화면에 맞게 채우기 |
Del | 삭제 |
Insert | 마지막으로 놓은 심볼 다시 추가 |
Tab | 와이어를 유지한 채로 심볼 이동 (심볼을 들고있는 채로 누르면 전선도 같이 따라옵니다) |
M | 심볼 이동 |
C | 심볼 복제 |
G | 심볼 드래그 |
A | 심볼 추가 |
P | 전원 심볼 추가 |
R | 심볼 회전 |
X | X축으로 심볼 뒤집기 |
Y | Y축으로 심볼 뒤집기 |
N | 심볼 선택 |
E | 속성 수정 |
V | 값 수정 |
U | 레퍼런스 수정 |
F | 풋프린트 수정 |
W | 와이어 그리기 |
B | 버스 그리기 |
K | 버스 그리기 끝내기 |
L | 레이블 추가 |
H | 레이어에 레이블 추가 |
J | 교차점 추가 |
Q | NC 플래그 추가 (X표시) |
S | 새로운 시트 |
Z | 와이어 진입점 추가 |
/ | 버스 진입점 추가 |

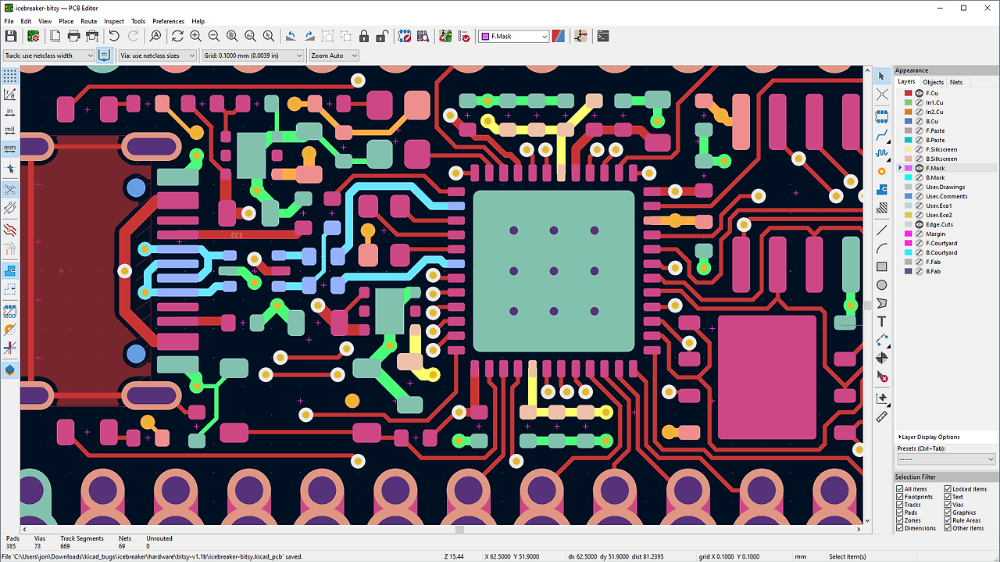

PCBNew
Space | 로컬 좌표 초기화 |
Ctrl+Z | Undo |
Ctrl+Y | Redo |
K | 트랙 디스플레이 모드 |
Delete | 삭제 |
Backspace | 트랙 부분삭제 |
X | 새 트랙 추가 |
V | Via 추가 ( 트래킹 중이 아니라면 Shift+V) |
Alt+V | Microvia 추가 ( 추가로 활성화해야 합니다 ) |
/ | 트랙 방향 전환 |
D | 이미 배치된 트랙 잡아 끌기 |
P | 아이템 배치 |
C | 복제 |
End | 트랙 끝내기 |
M | 아이템 이동 |
F | 아이템 뒤집기 |
R | 아이템 회전 |
G | 아이템 잡아 끌기 |
T | 풋프린트 이동 (팝업) |
L | 풋프린트 잠금/잠금해제 (상당히 유용해요) |
Ctrl+S | 저장 |
Ctrl+L | 불러오기 |
Ctrl+F | 아이템 찾기 |
End | 아이템 수정 |
PgDn | B.Cu 레이어 선택 |
F5 | 내부 레이어 1 선택 |
F6 | 내부 레이어 2 선택 |
PgUp | F.Cu 레이어 선택 |
+ | 다음 레이어로 |
- | 이전 레이어로 |
O | 모듈 추가 |
W | 트랙/비아 크기 키우기 (실수로 잘못 누르는 경우 많은..) |
Shift+W | 트랙/비아 크기 줄이기 |
Ctrl+H | 고대비 모드 (선택한 레이어만 강조해줍니다) |
