정밀 5V 출력 제어 TDK-Lambda I3A4W005A150V-001-R, MAX5216PMB1
지구 빵집
2025. 8. 2. 10:02
반응형
정확한 5V 출력 만들기 위한 모듈을 참고하여 다른 방식과 비교한다.

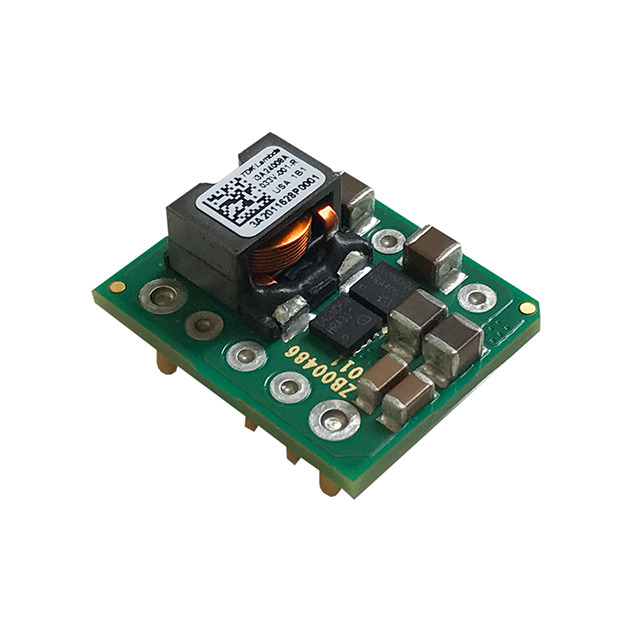

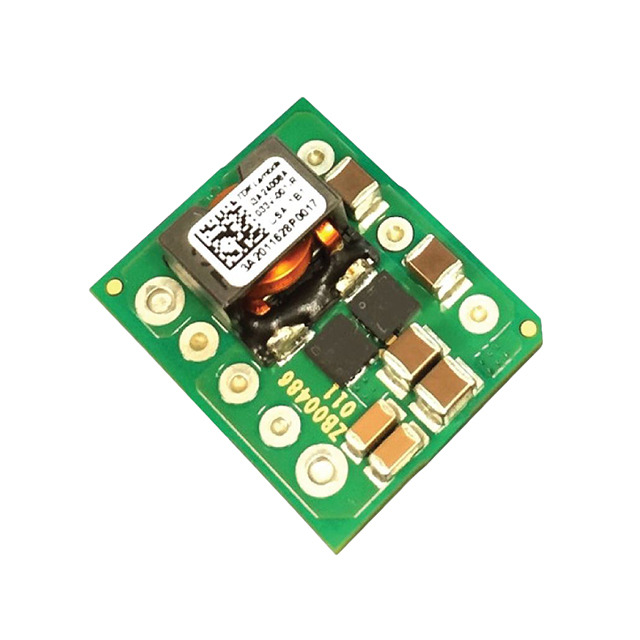

주요사양(정확한 사양은 제조사 데이터시트를 참고하세요) 실장 유형: 스루홀
- 승인: CE
- 패키지/케이스: 모듈
- 유형: 비절연 PoL 모듈
- 어플리케이션: ITE(상업용)
- 시리즈: i3A (100W)
- 전류-출력(최대): 4.5A
- 전압-입력: 9V ~ 53V
MAX5216PMB1 Peripheral Module
특징과 장점
- 온보드 정밀 전압 레퍼런스를 갖춘 고정밀 16비트 DAC
- 낮은 이득 및 오프셋 오류
- 버퍼링 전압 출력으로 10kΩ 부하를 직접 구동
- 외부 전압 레퍼런스 옵션(점퍼 선택 가능)
- 6핀 Pmod 호환 커넥터(SPI)
- 휴대성을 위해 C로 작성된 소프트웨어 예제
- RoHS 준수
- 검증된 PCB 레이아웃
- 완전 조립 및 테스트 완료
세부 사양
MAX5216PMB1 주변 장치 모듈은 SPI 통신을 위해 구성 가능한 Pmod™ 호환 확장 포트를 사용하는 모든 시스템에 MAX5216 16비트 DAC를 인터페이스하는 데 필요한 하드웨어를 제공합니다. 이 IC는 단일 채널, 저전력, 버퍼링 전압 출력 DAC입니다. DAC의 레퍼런스 전압은 MAX6029 전압 레퍼런스의 2.5V 출력 버전(초기 정확도 0.15%, 30ppm/°C)에서 제공됩니다. 각 직렬 입력 프레임이 완료된 후 SPI 입력 버퍼의 전원을 차단하여 디지털 노이즈를 최소화합니다.
IC 작동에 관한 자세한 정보는 MAX5216 IC 데이터 시트를 참조하십시오.
애플리케이션
- 2선식 센서
- 자동 테스트 장비
- 자동 튜닝
- 통신 시스템
- 게인 및 오프셋 조정
- 공정 제어 및 서보 루프
