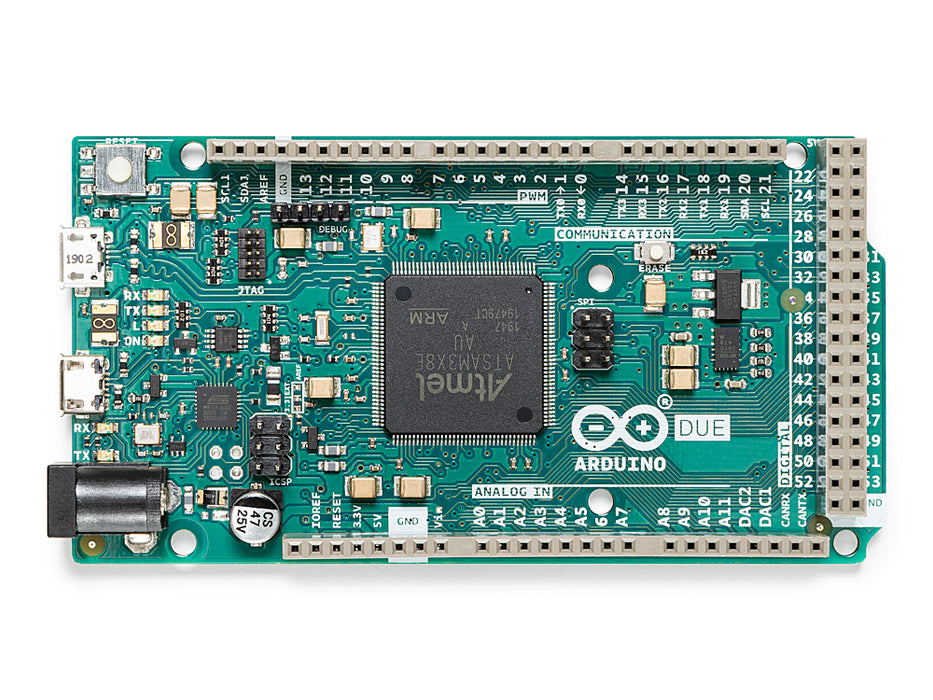

아두이노 Due



아두이노 듀에는 32비트 ARM 코어 마이크로컨트롤러를 기반으로 한 최초의 아두이노 보드입니다. 54개의 디지털 입력/출력 핀, 12개의 아날로그 입력, 2개의 DAC 및 2개의 CAN을 갖춘 이 보드는 강력한 대규모 아두이노 프로젝트를 위한 완벽한 보드입니다.



아두이노 두에는 Atmel SAM3X8E ARM Cortex-M3 CPU 기반의 마이크로컨트롤러 보드입니다. 32비트 ARM 코어 마이크로컨트롤러를 기반으로 한 최초의 아두이노 보드입니다. 54개의 디지털 입출력 핀(그중 12개는 PWM 출력으로 사용 가능), 12개의 아날로그 입력, 4개의 UART(하드웨어 직렬 포트), 84MHz 클럭, USB OTG 연결, 2개의 DAC(디지털-아날로그 변환), 2개의 TWI, 전원 잭, SPI 헤더, JTAG 헤더, 리셋 버튼, 삭제 버튼을 갖추고 있습니다.



다운로드 가능한 리소스 💽



핀아웃(PDF)

데이터시트

회로도

프리칭 파일

CAD 파일





특징

32비트 ARM 코어 ARM® Cortex®-M3 프로세서를 기반으로 하는 이 32비트 마이크로컨트롤러는 84MHz 클록과 96kb SRAM을 갖추고 있습니다.	54개의 디지털 핀 Due에는 54개의 디지털 핀이 있으며, 그 중 12개가 PWM(펄스 폭 변조)을 지원합니다.
CAN 지원 Due에는 2개의 CAN(Controller Area Network) 버스가 탑재되어 있습니다.	아날로그 핀 Due에는 아날로그 입력 핀 12개와 DAC 핀 ​​2개가 있습니다.
키보드/마우스 지원 Due를 SerialUSB 포트에 연결된 마우스 등의 주변기기에 대한 USB 호스트로 사용하세요.	배터리 커넥터 Arduino Due에는 표준 9V 배터리와 잘 작동하는 배럴 플러그 커넥터가 있습니다.





튜토리얼





고급의

Arduino Due를 사용한 확장된 SPI 라이브러리 사용

SAM3X는 고급 SPI 기능을 갖추고 있습니다. 이러한 확장된 방식이나 AVR 기반 방식을 사용할 수 있습니다.

Due Motor Shield 예시

이 예제에서는 Arduino Due와 모터 쉴드를 사용하여 DC 모터를 정방향과 역방향으로 구동하는 방법을 보여줍니다.

아두이노 듀오 키보드 컨트롤러

이 예제에서는 KeyboardController 라이브러리의 사용법을 보여줍니다.

중급

마우스 컨트롤러

Arduino Due를 마우스의 USB 호스트로 사용하세요.

여러 번 깜박임 예

Scheduler 라이브러리를 사용하면 Arduino Due가 여러 작업을 동시에 관리할 수 있습니다.

중급

Arduino를 이용한 간단한 파형 생성기

Arduino Due와 DAC 기능을 사용하여 파형을 생성합니다.

중급

키보드 컨트롤러

Arduino Due를 키보드의 USB 호스트로 사용하세요.

초보자

Arduino Due Programming Port 16U2 펌웨어 업그레이드

이 튜토리얼에서는 Arduino UNO 또는 Mega를 AVR-ISP(시스템 내 프로그래머)로 사용하여 ATmega16U2 펌웨어를 업데이트합니다.





Tech Spwc



Microcontroller	AT91SAM3X8E
Operating Voltage	3.3V
Input Voltage (recommended)	7-12V
Input Voltage (limits)	6-16V
Digital I/O Pins	54 (of which 12 provide PWM output)
Analog Input Pins	12
Analog Output Pins	2 (DAC)
Total DC Output Current on all I/O lines	130 mA
DC Current for 3.3V Pin	800 mA
DC Current for 5V Pin	800 mA
Flash Memory	512 KB all available for the user applications
SRAM	96 KB (two banks: 64KB and 32KB)
Clock Speed	84 MHz
Length	101.52 mm
Width	53.3 mm
Weight	36 g
