Waveshare ESP32-S3 2인치 정전식 터치 디스플레이



중국 개발자들을 보고 있노라면 이제는 두려움을 넘어 욕도 안나온다. 존경심이 일고, 그들이 전 세계의 지식을 스펀지처럼 모조리 흡수하더니 이제서야 빛을 보는구나 하는 생각이 든다. 그들의 노력에 경의를 표한다.



남자는 한참 배우는 때라고 억지로 생각해 편하다. 하지만 앞으로는 더 두려울 것이다.



---



Waveshare ESP32-S3 정전식 터치 디스플레이, IPS 240 × 320 카메라 터치 옵션, 와이파이 블루투스 개발 보드 지원, 2 인치



판매 포인트



• 다기능 6축 IMU 센서:ESP32-S3는 3축 압력 센서와 3축 가속도 센서를 탑재하여 액티비티 추적에 적합합니다.
• WiFi & Bluetooth 5.0 지원:ESP32-S3는 2.4GHz WiFi와 Bluetooth 5.0을 지원하여 연결성과 편의성을 강화합니다.
• 240MHz 고성능 프로세서:ESP32-S3의 32비트 LX7 듀얼 코어 프로세서는 최대 240MHz의 빠른 연산을 가능하게 합니다.
• 간편한 Type-C 연결:Type-C 포트를 통해 ESP32-S3는 전원 공급, 프로그래밍, 디버깅이 용이합니다.
• Esp32 S3 Lcd|Esp32 S3 Lcd Touch|ESP32-S3 내장 240×320 IPS LCD:ESP32-S3로 제작된 2인치 IPS LCD는 선명한 색상과 넓은 시야각을 제공합니다.

【메모】

[] 모두 포함하지 않음, 선택한 대로만 배송



【개요】

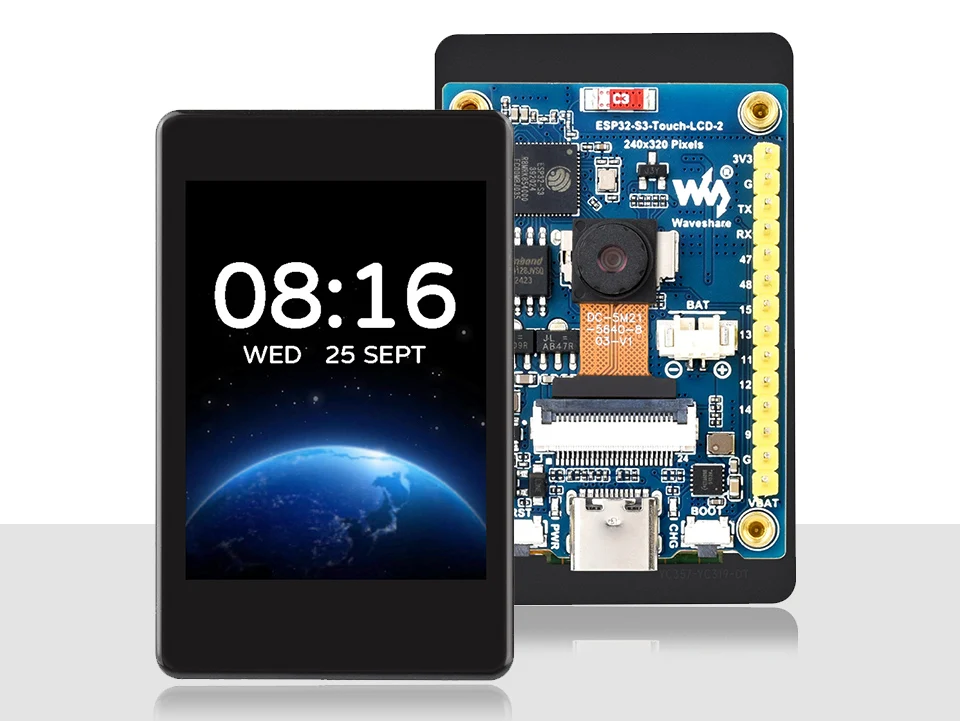

[] ESP32-S3 2 인치 정전식 터치 디스플레이 개발 보드, 240 × 320 픽셀, IPS 패널, 32 비트 LX7 듀얼 코어 프로세서, 최대 240MHz 주파수, WiFi 및 블루투스 지원, 온보드 카메라 인터페이스, 디스플레이가 있는 ESP32

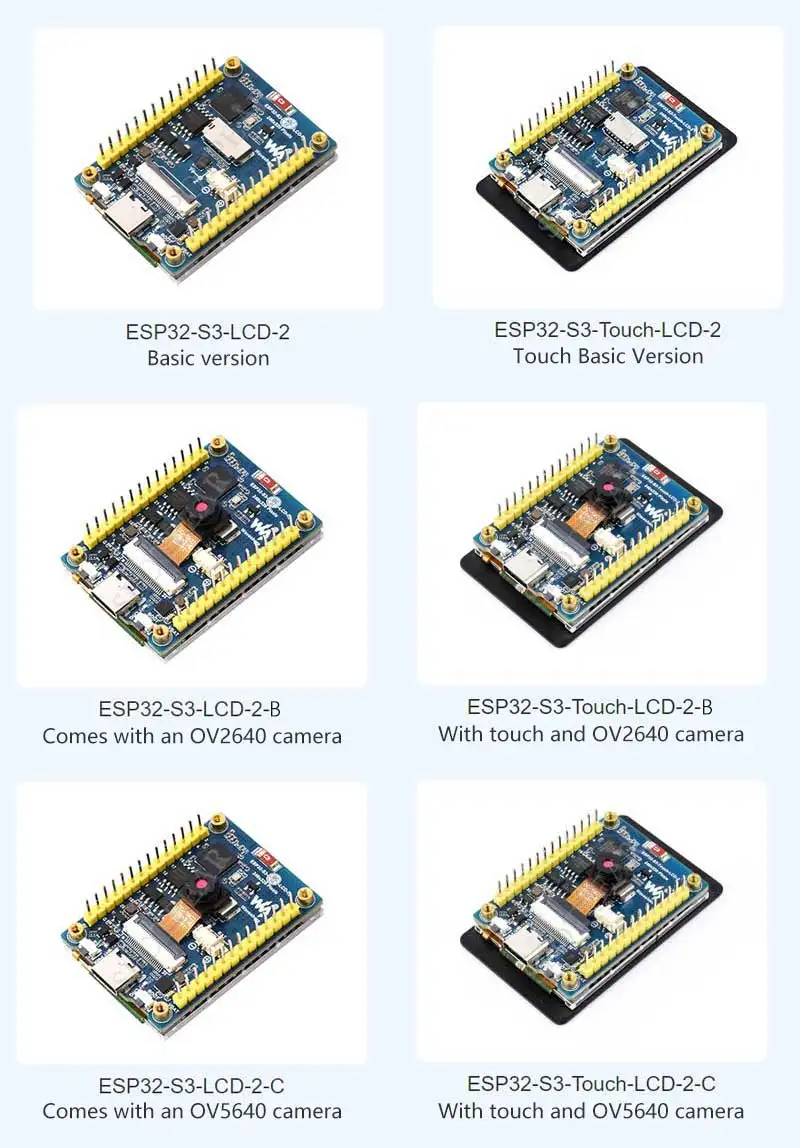

【 버전 옵션 】

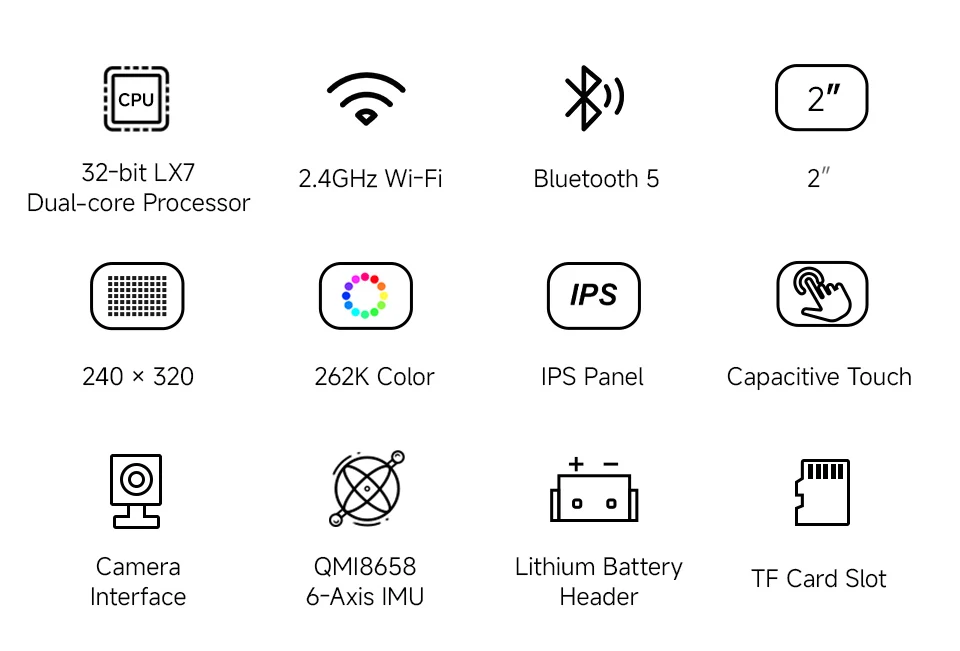

【특징】



[] ESP32-S3-Touch-LCD-2 Waveshare가 설계 한 저비용 고성능 MCU 보드, 작은 크기, 온보드 2 인치 용량 성 터치 LCD, 리튬 배터리 충전 관리자, 6 축 센서 (3 축 가속도계 및 3 축 자이로 스코프) 등으로 제품을 신속하게 개발하고 통합 할 수 있습니다.

[] 주요 기능 포함:

[] ESP32-S3R8 Xtensa 32 비트 LX7 듀얼 코어 프로세서, 최대 240MHz 메인 주파수 장착

[] 온보드 안테나와 함께 2.4GHz Wi-Fi (802.11 b/g/n) 및 블루투스 5 (LE) 지원

[] 내장 된 512KB 의 SRAM 및 384KB ROM, 온보드 8MB PSRAM 및 외부 16MB 플래시 메모리

[] 장치 호환성 향상, 사용하기 쉬운 Type-C 커넥터

[] 선명한 컬러 사진 디스플레이, 240 × 320 해상도, 262K 컬러를 위한 온보드 2 인치 정전식 터치 디스플레이

[] 내장 ST7789T3 디스플레이 드라이버 및 CST816D 용량 성 터치 칩, 각각 SPI 및 I2C 통신을 사용하여 IO 리소스를 효과적으로 절약

[] 온보드 QMI8658 6 축 IMU (3 축 가속도계 및 3 축 자이로 스코프)

[] 온보드 3.7V MX1.25 리튬 배터리 충전/방전 헤더

[] 전원 공급 장치, 프로그램 다운로드 및 디버깅을 위한 온보드 USB Type-C 포트, 개발에 더욱 편리함

[] 사진 또는 파일의 외부 TF 카드 저장을위한 온보드 TF 카드 슬롯

[] 핀 기능의 유연한 구성을 위해 22 × GPIO 핀 적용

[] 이미지 및 비디오 촬영을 위한 OV2640 및 OV5640 과 같은 주류 카메라와 호환되는 온보드 카메라 인터페이스

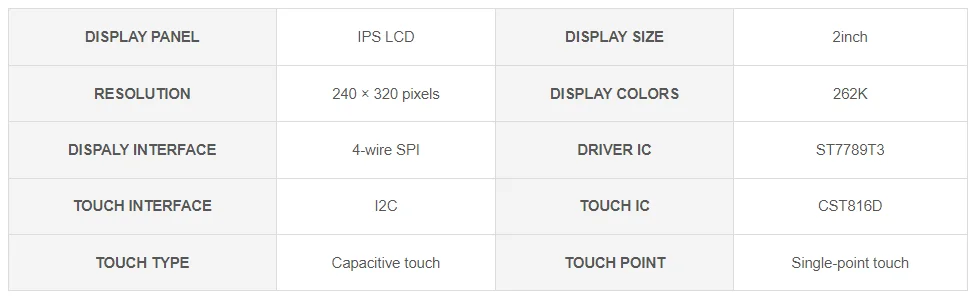

【LCD 매개 변수】





【ESP-IDF 지원, 아두이노 IDE】



[] 쉽게 시작하는 데 도움이되는 포괄적 인 SDK, 개발 리소스 및 자습서

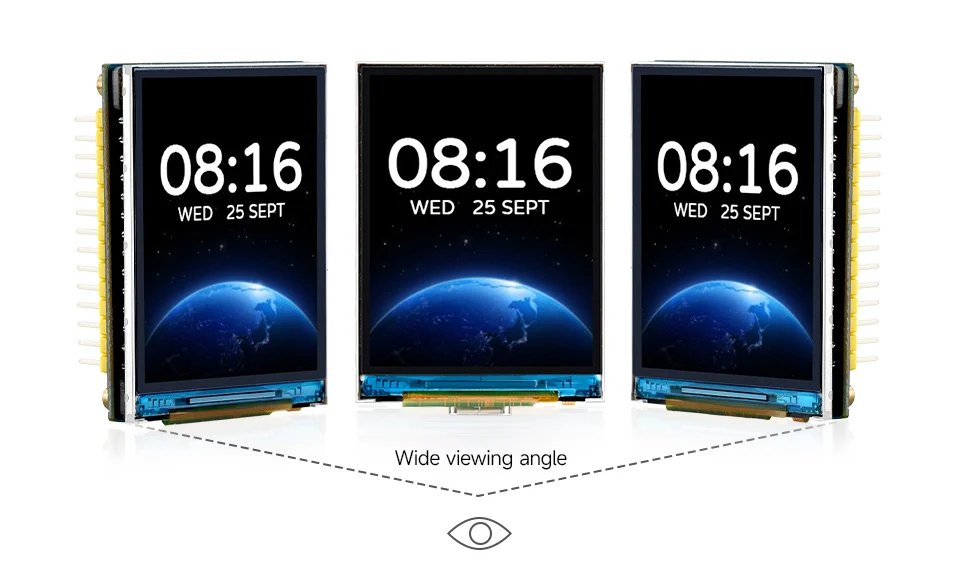

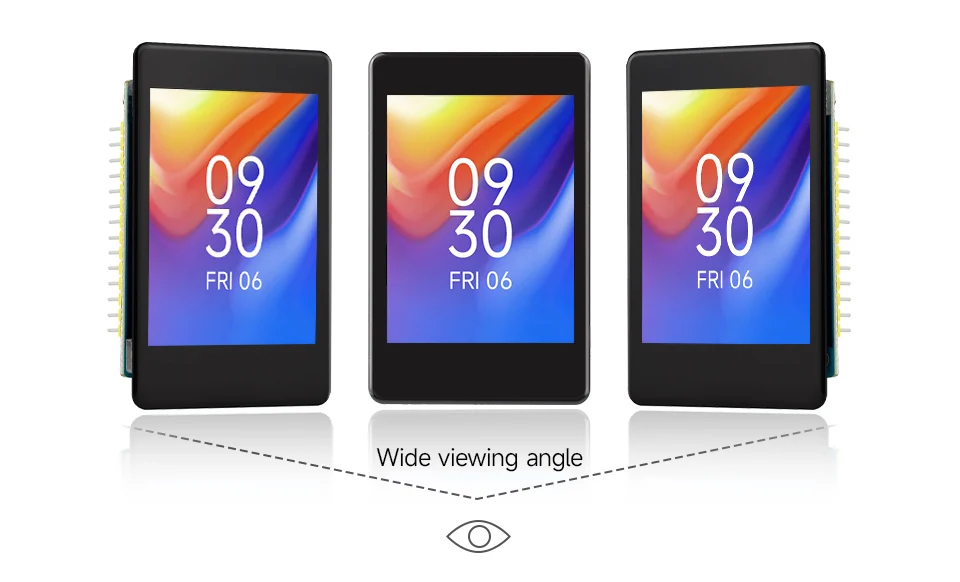

【IPS 디스플레이 패널】



[] 뛰어난 디스플레이 성능, 262K 컬러, 넓은 시야각

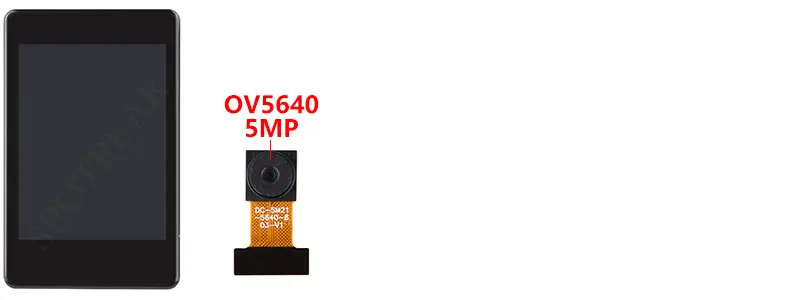

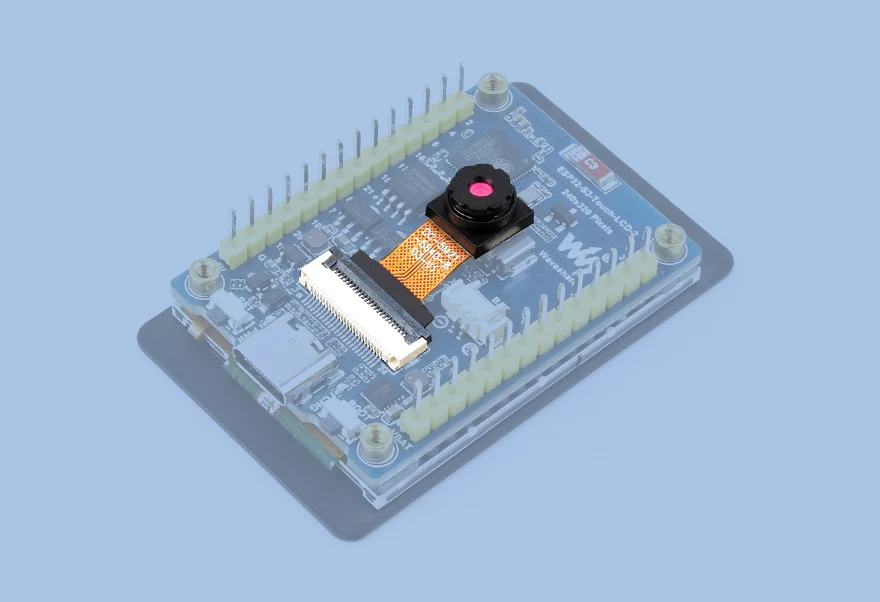

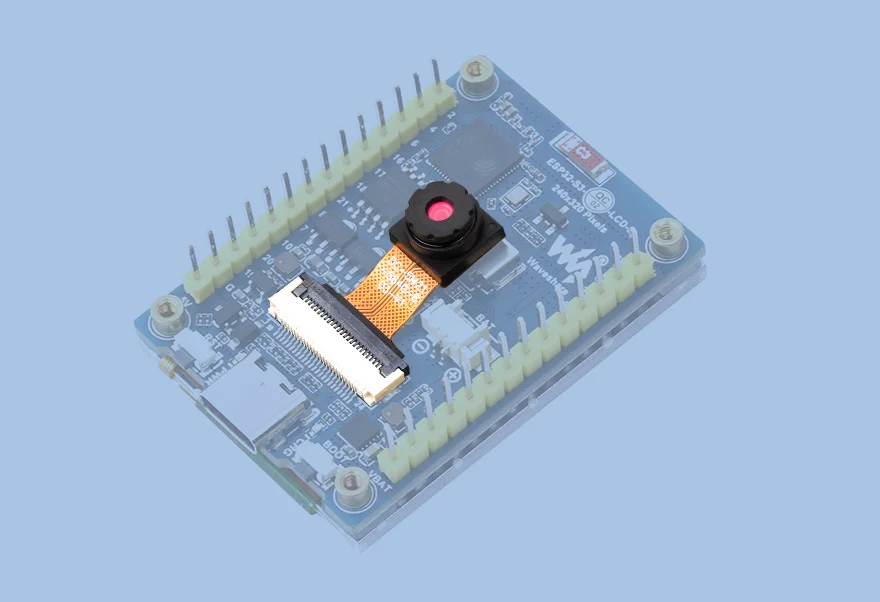

【OV2640/0V5640 및 기타 메인 카메라 지원】



[] OV5640 5MP 카메라 모듈의 옵션, 이미지 캡처, 비디오 모니터링 및 기타 애플리케이션에 적합, 다양한 요구 사항을 충족





【사용 예】



[] * 참고: OV5640 카메라는 선택 사항입니다.

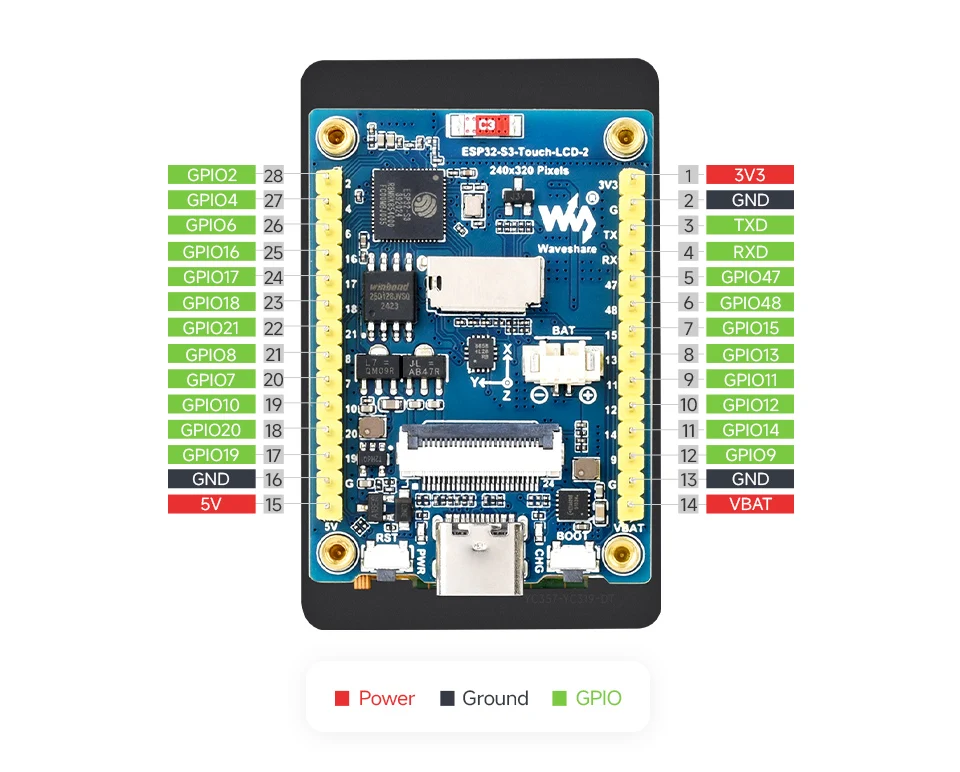

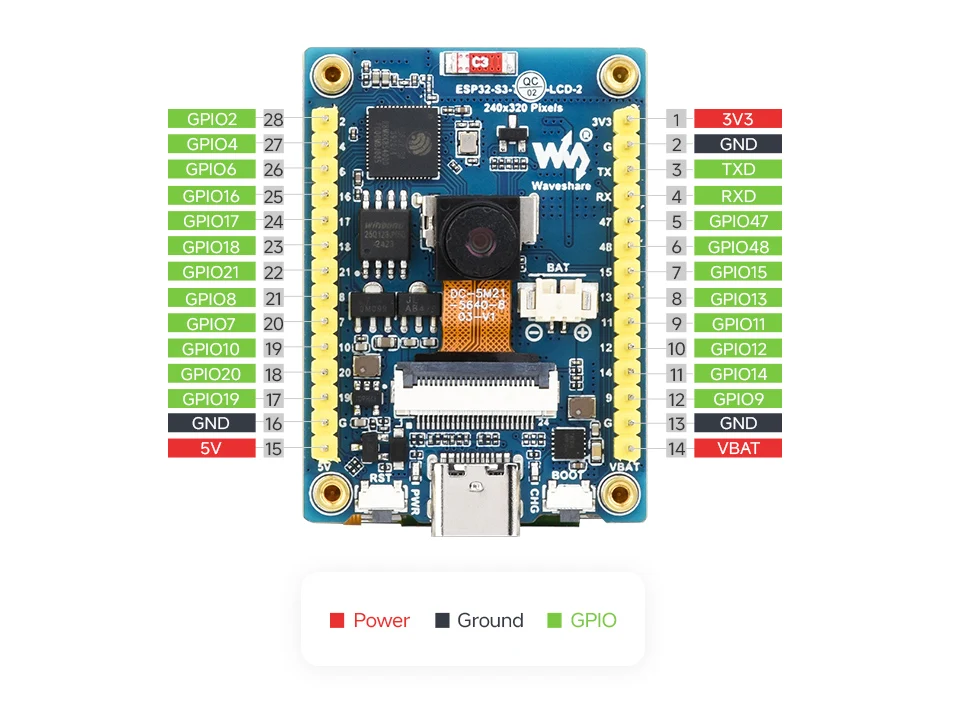

【핀 정의】

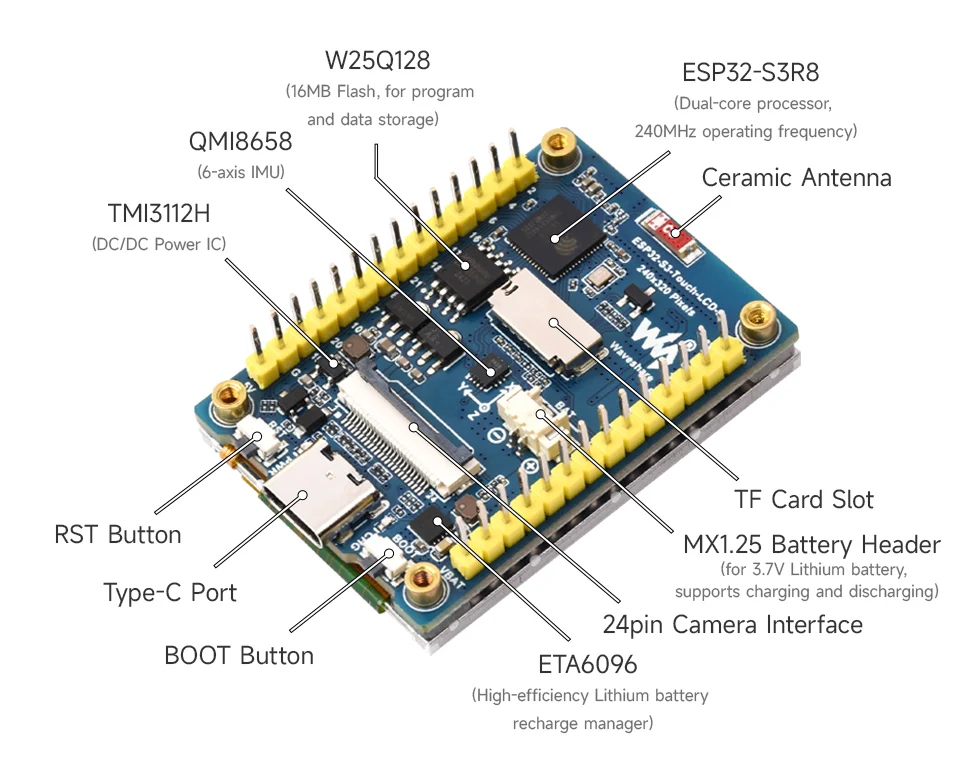

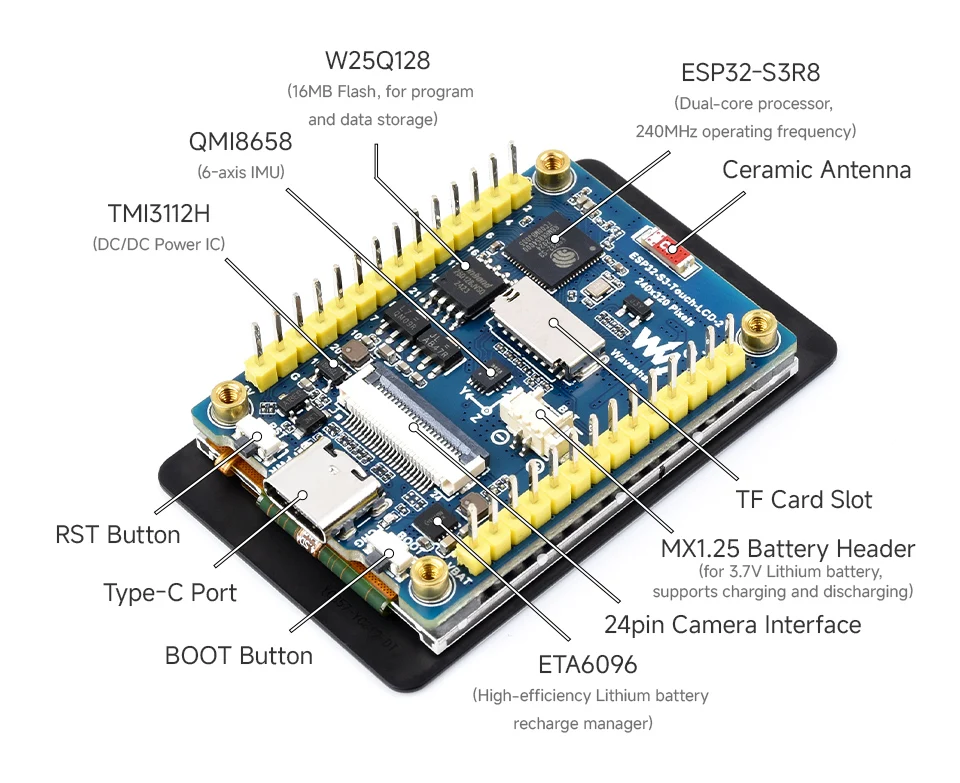

【On Board】

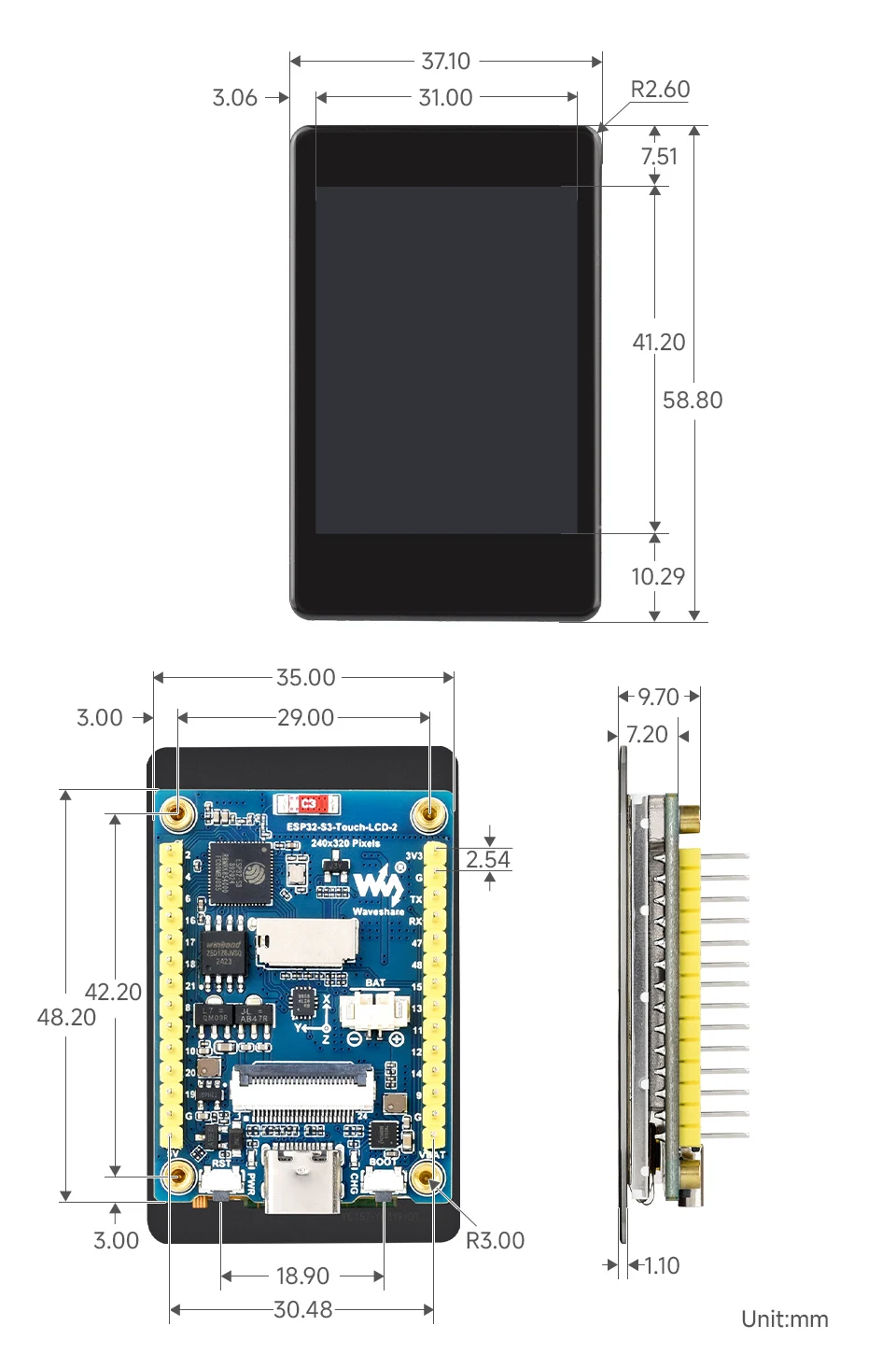

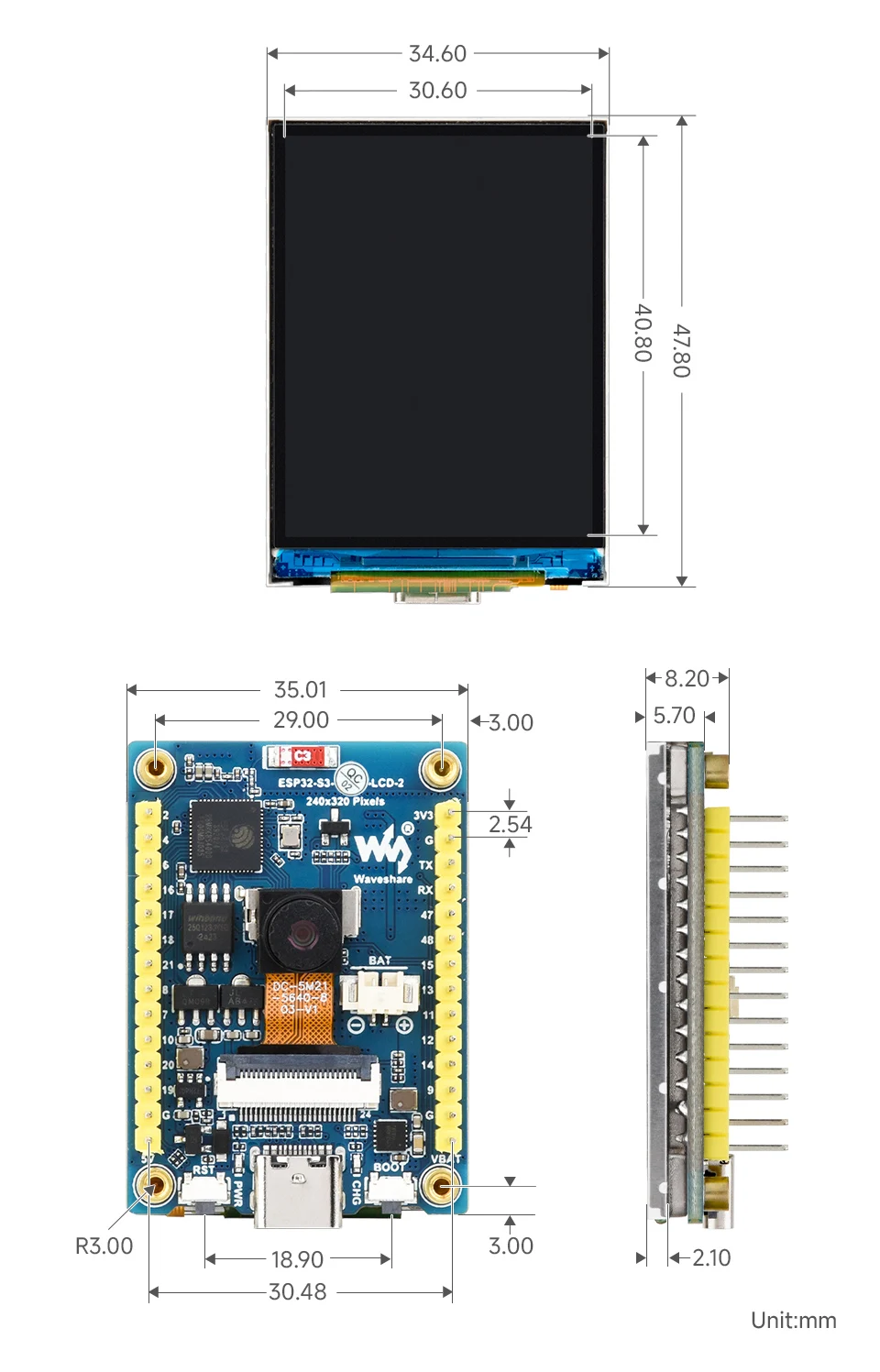

【Dimension】







【패키지 포함】

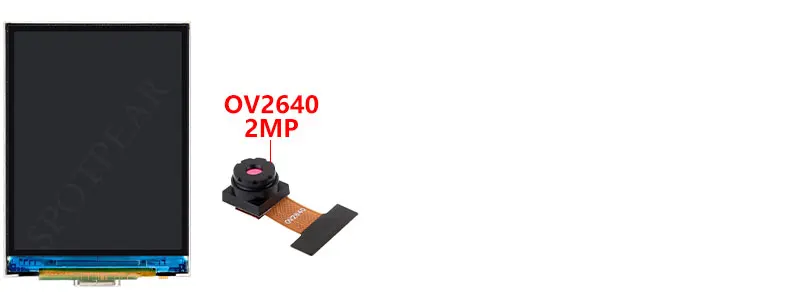

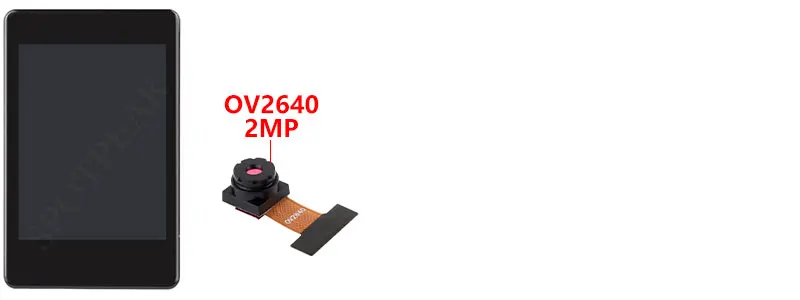

[] ESP32-S3-LCD-2-B 【No-Touch-With-OV2640-2MP 】





[] ESP32-S3-LCD-2-C 【No-Touch-With-Camera-5MP 】







[] ESP32-S3-Touch-LCD-2-터치-카메라 없음 】





[] ESP32-S3-Touch-LCD-2-B 【With-Touch-With-OV2640-2MP 】





[] ESP32-S3-Touch-LCD-2-C 【With-Touch-With-OV5640-5MP 】





프로세서: ESP32-S3R8 Xtensa 32비트 LX7 듀얼 코어

주파수: 최대 240MHz

디스플레이: 2인치 IPS 캐pacitive 터치 디스플레이, 240×320 해상도

통신: WiFi(802.11 b/g/n) 및 Bluetooth 5(LE)

메모리: 내장 SRAM 512KB, ROM 384KB, PSRAM 8MB, 외장 Flash 메모리 16MB

인터페이스: USB Type-C, 카메라 인터페이스, TF 카드 슬롯



|Esp32 S3 Lcd|Esp32 S3 Lcd Touch|Esp32 S3 Touch Lcd|



**고성능 MCU 보드와 와이파이 및 블루투스 지원**

ESP32-S3 LCD는 Waveshare가 제작한 저렴한,高性能 MCU 보드로, 작고 휴대성이 뛰어난 2인치 캐패시티티 터치 디스플레이가 내장되어 있어, 제품을 빠르고 쉽게 개발하고 통합할 수 있습니다. 이 보드는 240×320 해상도를 제공하는 IPS 패널과 6축 센서(3축 가속도계 및 3축 기울기 센서)를 포함하고 있어, 다양한 IoT 프로젝트에 적합합니다. 이는 또한 내장된 카메라 인터페이스를 통해 OV2640 및 OV5640과 같은 주류 카메라와 호환됩니다.



**편리한 사용과 확장성**



이 보드는 USB Type-C 포트를 통해 편리한 전원 공급, 프로그램 다운로드, 디버깅을 제공합니다. 또한, 내장된 MX1.25 리튬 배터리 충전/충전 헤더 및 TF 카드 슬롯은 추가적인 저장 공간을 제공하여 프로젝트의 유연성을 높입니다. 22 × GPIO 핀은 다양한 기능을 위한 유연한 설정이 가능하며, 이는 사용자에게 다양한 시나리오에 적합한 사용자 경험을 제공합니다.



**다양한 시나리오에 적용 가능**



ESP32-S3 LCD는 다양한 IoT 시나리오에 적합하며, 특히 봉제기 및 휴대용 기기 개발에 이상적입니다. 와이파이 및 블루투스 지원은 네트워크 연결성을 강화하고, 내장된 카메라 인터페이스는 이미지 및 비디오 획득에 대한 용이성을 제공합니다. 또한, 다양한 소프트웨어 개발자 자원과 툴트루는 사용자에게 쉽게 시작할 수 있도록 돕습니다.
