커넥터별 사용법 상세 설명

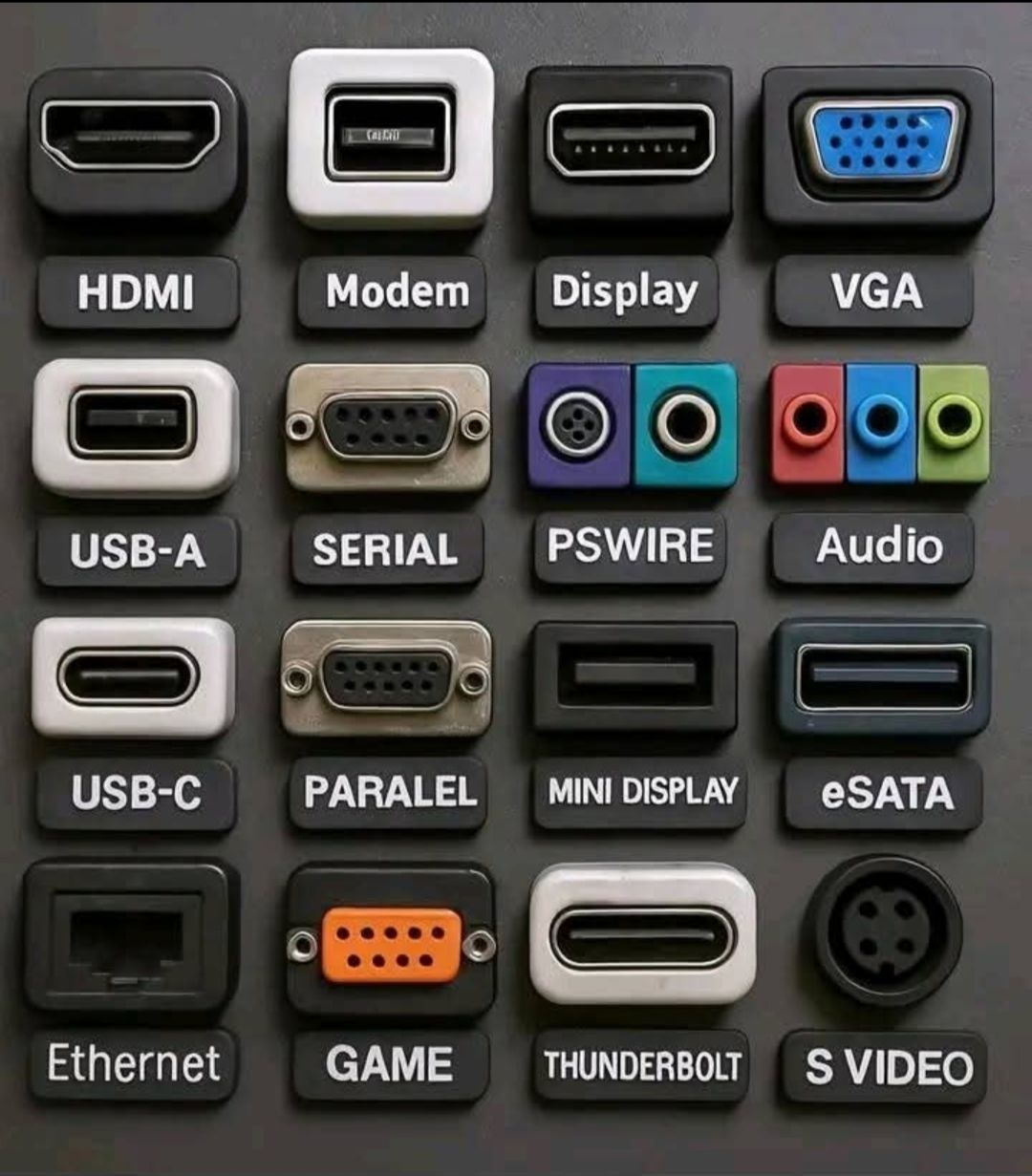

컴퓨터에서 사용하는 많은 종류의 커넥터 사진과 용도, 사용법을 알아보세요.









커넥터별 사용법 상세 설명

제시된 커넥터들의 사용법을 각각 상세히 설명합니다.

• HDMI (High-Definition Multimedia Interface):
  • 용도: 비디오와 오디오 신호를 동시에 전송하는 디지털 인터페이스입니다.
  • 주요 사용처: TV, 모니터, 프로젝터, 셋톱박스, 블루레이 플레이어, 비디오 게임 콘솔(플레이스테이션, 엑스박스, 닌텐도 스위치 등), 컴퓨터(노트북, 데스크톱) 등 고화질 영상 및 음향 기기를 연결하는 데 사용됩니다.
  • 특징: 고화질(HD, Full HD, 4K, 8K) 영상과 다채널 디지털 오디오를 단일 케이블로 전송할 수 있어 케이블 연결이 간편하고 깔끔합니다. HDCP(High-bandwidth Digital Content Protection)를 통해 저작권 보호 기능도 제공합니다.
• 모뎀 (Modem):
  • 용도: 디지털 신호를 아날로그 신호로 변환(변조)하여 전송하고, 아날로그 신호를 디지털 신호로 다시 변환(복조)하여 수신하는 장치입니다. 주로 통신 회선(전화선, 케이블, 광섬유 등)을 통해 데이터를 주고받는 데 사용됩니다.
  • 주요 사용처: 인터넷 연결을 위해 사용되는 장치로, 가정용 인터넷 서비스에서 필수로 사용됩니다. 과거에는 전화선을 이용한 다이얼업 모뎀이 있었으나, 현재는 케이블 모뎀, 광 모뎀 등이 주로 사용됩니다.
  • 특징: "Modulator-Demodulator"의 줄임말입니다. 네트워크 구성의 핵심 장치 중 하나입니다.
• 디스플레이 (Display):
  • 용도: 컴퓨터나 다른 영상 기기에서 생성된 비디오 신호를 모니터, 프로젝터, TV 등의 화면으로 출력하는 데 사용되는 포괄적인 커넥터 종류입니다.
  • 주요 사용처: 데스크톱 컴퓨터와 모니터 연결, 노트북과 외부 모니터/프로젝터 연결 등에 사용됩니다.
  • 특징: VGA, DVI, HDMI, DisplayPort 등 다양한 종류가 있으며, 각각 아날로그 또는 디지털 신호를 전송하고 해상도 및 기능에 차이가 있습니다. 이미지에 표시된 'Display'는 Mini DisplayPort와 형태가 유사하지만, 정확한 명칭은 없으므로 일반적으로 디스플레이 연결에 사용되는 커넥터를 의미하는 것으로 볼 수 있습니다.
• VGA (Video Graphics Array):
  • 용도: 아날로그 비디오 신호를 컴퓨터에서 모니터, 프로젝터 등으로 전송하는 데 사용되는 15핀 D-Sub 커넥터입니다.
  • 주요 사용처: 주로 구형 컴퓨터, 모니터, 프로젝터에 사용됩니다. 현재는 HDMI, DisplayPort 등 디지털 인터페이스로 많이 대체되었지만, 여전히 일부 교육 기관이나 회의실의 프로젝터 등에서 찾아볼 수 있습니다.
  • 특징: 오디오 신호는 전송하지 않으며, 디지털 신호를 아날로그로 변환하여 전송하기 때문에 디지털 인터페이스에 비해 화질 저하가 있을 수 있습니다. 파란색 커넥터가 특징입니다.
• USB-A (Universal Serial Bus Type-A):
  • 용도: 범용 직렬 버스(USB) 표준의 가장 일반적인 커넥터 형태입니다. 데이터 전송과 전원 공급(충전)을 동시에 수행할 수 있습니다.
  • 주요 사용처: 컴퓨터, 노트북, 충전기, 보조 배터리 등 다양한 기기에서 USB 메모리, 키보드, 마우스, 프린터, 스마트폰 충전 케이블 등을 연결하는 데 사용됩니다.
  • 특징: 직사각형 형태이며, 한 방향으로만 삽입할 수 있습니다. USB 1.1, 2.0, 3.0(파란색), 3.1 등 다양한 버전이 있으며, 버전에 따라 데이터 전송 속도가 다릅니다.
• 직렬 (Serial):
  • 용도: 데이터를 한 번에 한 비트씩 순차적으로 전송하는 통신 방식의 커넥터입니다. 주로 RS-232C 표준을 따르며, DB-9 또는 DB-25 커넥터 형태를 가집니다.
  • 주요 사용처: 구형 컴퓨터의 모뎀, 마우스, 프린터 연결에 사용되었으며, 현재는 산업용 제어 장비(PLC), 네트워크 장비(라우터, 스위치)의 콘솔 포트, POS(판매 시점 정보 관리) 시스템, 바코드 스캐너 등 특수 목적의 기기에서 여전히 사용됩니다.
  • 특징: 병렬 포트보다 전송 속도는 느리지만, 더 긴 케이블 길이를 지원하고 노이즈에 강하다는 장점이 있습니다.
• PS-WIRE (PS/2):
  • 용도: IBM PS/2 컴퓨터와 함께 도입된 6핀 미니-DIN 커넥터로, 키보드와 마우스를 컴퓨터에 연결하는 데 사용됩니다.
  • 주요 사용처: 구형 데스크톱 컴퓨터의 키보드와 마우스 연결에 주로 사용되었습니다.
  • 특징: 일반적으로 녹색 포트는 마우스, 보라색 포트는 키보드에 사용되었습니다. 현재는 USB로 거의 완전히 대체되어 새 컴퓨터에서는 찾아보기 어렵습니다.
• 오디오 (Audio):
  • 용도: 아날로그 오디오 신호를 전송하는 데 사용되는 커넥터입니다. 이미지에 보이는 것은 3.5mm TRS(Tip, Ring, Sleeve) 미니잭으로, 다양한 색상으로 기능이 구분됩니다.
  • 주요 사용처: 컴퓨터 사운드 카드(녹색: 스피커/헤드폰 출력, 분홍색: 마이크 입력, 파란색: 라인 입력), MP3 플레이어, 스마트폰, 헤드폰, 스피커, 마이크 등 다양한 오디오 장치에 사용됩니다.
  • 특징: 스테레오 오디오 신호를 전송할 수 있으며, 색상 코드를 통해 입/출력 또는 채널을 구분합니다.
• USB-C (Universal Serial Bus Type-C):
  • 용도: USB 표준의 최신 커넥터 형태로, 데이터, 비디오, 오디오, 전력 전송을 모두 지원하는 다기능 인터페이스입니다.
  • 주요 사용처: 최신 스마트폰, 노트북, 태블릿, 모니터, 외장 SSD 등 다양한 기기에 적용되고 있습니다. USB Power Delivery(PD)를 통해 고속 충전이 가능하며, DisplayPort Alt Mode나 Thunderbolt 3/4를 지원하여 디스플레이 출력도 가능합니다.
  • 특징: 작고 얇으며, 위아래 구분이 없어 양방향으로 삽입이 가능하여 사용자 편의성이 높습니다. 미래의 표준 커넥터로 자리매김하고 있습니다.
• 병렬 (Parallel):
  • 용도: 여러 비트의 데이터를 동시에(병렬로) 전송하는 통신 방식의 커넥터입니다. 주로 DB-25 커넥터 형태를 가집니다.
  • 주요 사용처: 과거에는 주로 프린터(잉크젯, 레이저 프린터), 스캐너, 외장 저장 장치 등을 컴퓨터에 연결하는 데 사용되었습니다.
  • 특징: 직렬 포트보다 데이터 전송 속도가 빠르지만, 케이블 길이가 제한적이고 노이즈에 취약한 단점이 있었습니다. 현재는 USB로 거의 완전히 대체되었습니다.
• 미니 디스플레이 (Mini DisplayPort):
  • 용도: VESA(Video Electronics Standards Association)에서 표준화한 디지털 비디오 및 오디오 인터페이스입니다. Apple이 개발에 참여하여 자사 제품에 널리 사용되었습니다.
  • 주요 사용처: Apple의 MacBook, MacBook Pro, MacBook Air, iMac 등과 같은 노트북 및 데스크톱 컴퓨터에서 외부 모니터, 프로젝터, TV를 연결하는 데 사용됩니다. DisplayPort, HDMI, DVI, VGA 어댑터를 통해 다른 인터페이스로 변환하여 사용할 수 있습니다.
  • 특징: 작고 슬림한 디자인이 특징이며, 고해상도 비디오 및 다채널 오디오를 지원합니다. Thunderbolt 1/2 포트와 물리적인 형태가 동일합니다.
• eSATA (External Serial Advanced Technology Attachment):
  • 용도: 외장형 하드 드라이브, SSD(솔리드 스테이트 드라이브)와 같은 저장 장치를 컴퓨터에 직접 연결하여 빠른 데이터 전송 속도를 제공하는 인터페이스입니다.
  • 주요 사용처: 외장형 스토리지 장치를 데스크톱 PC나 일부 노트북에 연결하는 데 사용됩니다.
  • 특징: 내장 SATA 인터페이스와 거의 동일한 속도를 제공하며, USB보다 더 나은 성능을 제공할 수 있었지만, USB 3.0 및 USB-C의 발전으로 인해 사용 빈도가 줄어들었습니다. 전력 공급 기능은 없으므로, 연결되는 장치는 별도의 전원을 필요로 합니다.
• 이더넷 (Ethernet):
  • 용도: 근거리 통신망(LAN)을 통해 컴퓨터, 라우터, 스위치, 네트워크 프린터 등 네트워크 장치 간에 데이터를 주고받는 데 사용되는 유선 네트워크 인터페이스입니다. RJ-45 커넥터를 사용합니다.
  • 주요 사용처: 데스크톱 컴퓨터, 노트북(일부 모델), 라우터, 모뎀, 스마트 TV, 게임 콘솔 등 인터넷 또는 로컬 네트워크에 연결해야 하는 모든 장치에 사용됩니다.
  • 특징: 안정적이고 빠른 유선 네트워크 연결을 제공합니다. Wi-Fi와 함께 현대 통신 환경의 필수적인 부분입니다.
• 게임 (Game Port):
  • 용도: 아날로그 조이스틱, 패들 컨트롤러, 그리고 MIDI(Musical Instrument Digital Interface) 장치를 컴퓨터에 연결하는 데 사용되던 15핀 D-Sub 커넥터입니다.
  • 주요 사용처: 1990년대 PC에서 게임 컨트롤러를 연결하는 주된 방법이었습니다. 종종 사운드 카드에 통합되어 제공되었습니다.
  • 특징: 아날로그 신호를 기반으로 하여 컨트롤러의 움직임을 인식했습니다. 현재는 USB 인터페이스의 등장으로 거의 사용되지 않습니다.
• 썬더볼트 (Thunderbolt):
  • 용도: 인텔과 Apple이 공동 개발한 고속 데이터 전송 및 디스플레이 인터페이스입니다. 데이터, 비디오, 오디오 신호를 단일 케이블로 전송하며, PCI Express(PCIe)와 DisplayPort 프로토콜을 결합한 기술입니다.
  • 주요 사용처: 최신 노트북(특히 Apple Mac), 고성능 외장 그래픽 카드(eGPU), 고속 외장 SSD, 전문가용 모니터, 도킹 스테이션 등 고대역폭을 요구하는 장치들을 연결하는 데 사용됩니다.
  • 특징: USB-C와 물리적인 형태가 동일하며(Thunderbolt 3/4), USB보다 훨씬 빠른 데이터 전송 속도를 자랑합니다(최대 40Gbps). 여러 장치를 데이지 체인 방식으로 연결할 수 있는 장점도 있습니다.
• S 비디오 (S-Video):
  • 용도: 아날로그 비디오 신호를 전송하는 커넥터로, 휘도(밝기) 신호(Y)와 색상(크로미넌스) 신호(C)를 분리하여 전송하여 컴포지트 비디오보다 더 나은 화질을 제공합니다. 4핀 미니-DIN 커넥터를 사용합니다.
  • 주요 사용처: 과거 VCR, DVD 플레이어, 캠코더, 일부 게임 콘솔, 구형 TV, 프로젝터 등을 연결하는 데 사용되었습니다.
  • 특징: 컴포지트 비디오보다 선명하고 색상 번짐이 적지만, 여전히 아날로그 신호이므로 HDMI와 같은 디지털 인터페이스에 비하면 화질이 떨어집니다. 현재는 거의 사용되지 않습니다.
