Arduino UNO Q 긍극의 가이드 3 UNO Q 전원 사양



UNO Q Power 사양



입력 사양부터 온보드 레일, 주요 구성 요소, 허용 오차 및 시퀀싱까지 Arduino UNO Q 듀얼 프로세서 보드의 전체 전원 아키텍처를 이해합니다.





아두이노 UNO Q의 전체 가이드는 아래 4부분으로 구성하였습니다.



1. UNO Q 사용 설명서

2. 싱글 보드 컴퓨터로서의 UNO Q

3. UNO Q 전원 사양

4. UNO Q에 새 이미지 플래싱하기





UNO Q Power 사양



개요



이 튜토리얼에서는 UNO Q의 전력 영역을 5V, 3.3V, 1.8V의 세 가지 주요 레일을 중심으로 살펴봅니다. 5V 입력이 어떻게 다이오드 OR 연산을 거쳐 3.8V 프리 레귤레이터 노드로 변환되고, 다시 3.3V로 레귤레이션되는지, 그리고 PMIC가 5V 입력에서 1.8V 레일을 포함한 다른 모든 전력 레일을 생성하는지 알아봅니다. 또한 이러한 레일을 변환, 보호 및 연결하는 부품과 알아야 할 안전 전압 및 핀 레벨 제한에 대해서도 다룹니다.



목표



• 보드의 입력 전압 범위와 전류 요구 사항을 이해합니다.
• 보드가 USB-C와 DC 입력을 하나의 5V 버스로 통합한 다음 이를 3.8V 사전 레귤레이터 단계로 변환하는 방식을 살펴보세요.
• 5V, 3.3V, 1.8V 레일이 어떻게 생성되고 사용되는지 알아보세요.
• 레일과 I/O 핀의 안전한 전기적 한계를 알아보세요.



파워 트리 아키텍처



UNO Q는 USB-C를 통한 5V 입력 또는 VIN 핀을 사용하는 DC 입력에서 7~24V 입력을 허용합니다.(DC_IN), 5V로 스텝다운 변환됩니다. 이 두 소스는 다이오드-OR 로 결합되어 시스템 5V 버스에 연결됩니다(5V_SYS).



5V 시스템 버스에서 (5V_SYS), 보드는 3.8V 사전 레귤레이터 노드를 생성합니다(PWR_3P8V). 이 노드는 3.3V 컨버터의 전원입니다.PWR_3P3V).



PMIC는 또한 5V 시스템 버스를 사용합니다(5V_SYS) 보드의 수출용 1.8V 레일(VREG_L15A_1P8V)과 내부 프로세서 및 메모리 레일을 생성합니다.PWR_3P8V, 연결되어 있습니다VBAT, 시스템 설계 및 향후 기능을 위해 예약되어 있습니다. USB VBUS 백드라이브 경로는 5V 시스템 버스에서 제공됩니다(5V_SYS)이며 PMIC 입력 경로와 분리되어 있습니다.

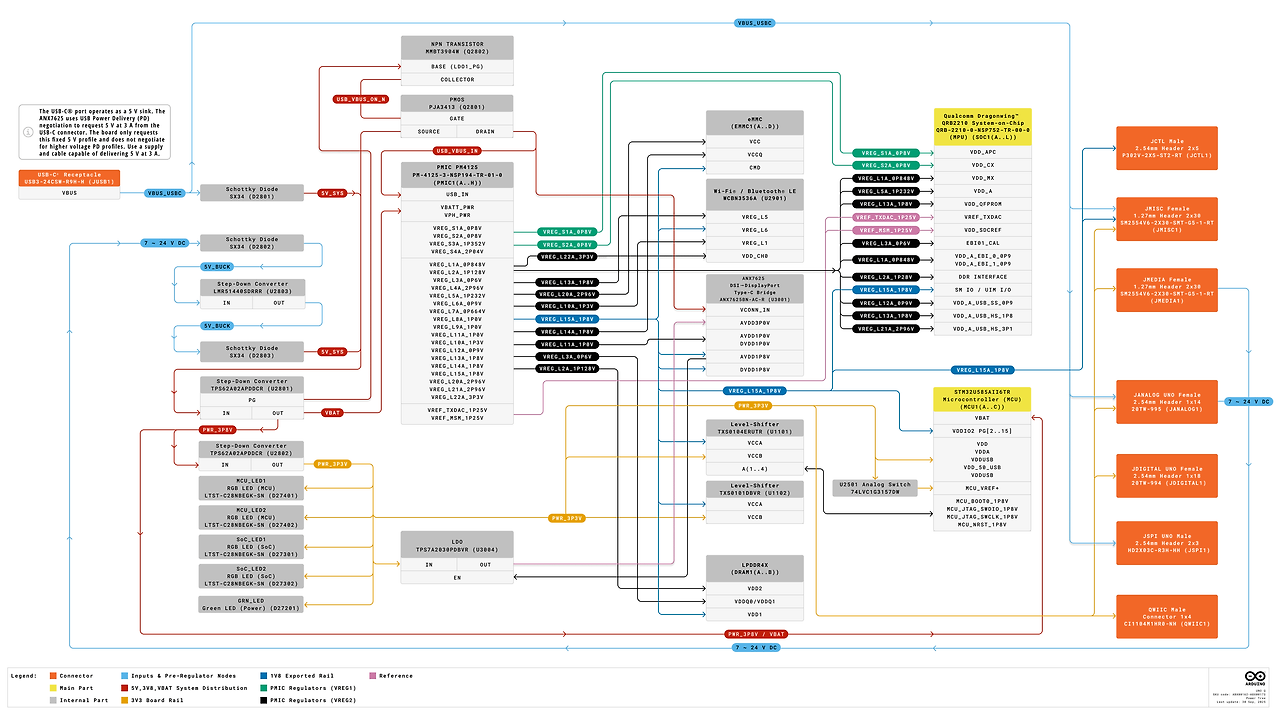

아래 다이어그램은 이 튜토리얼 전체에서 사용된 것과 동일한 네트 이름을 사용하여 이러한 레일과 변환 지점을 보여줍니다.





UNO Q 파워 트리





전원 사양



이 섹션에서는 보드가 입력으로 기대하는 사항과 내부적으로 제공하는 사항을 설명합니다. 헤더에 연결된 외부 부하를 선정하고 예산을 책정할 때 이 값들을 사용하십시오.





입력 전력





UNO Q 입력 전원





SourceVoltage RangeRecommended CurrentConnector

소스	전압 범위	추천 전류	커넥터
USB-C VBUS	5 V	≥ 3 A	USB-C connector
VIN (DC IN)	7 - 24 V	Sized to 5 V budget	JMEDIA, JANALOG
5 V Pin	5 V	≥ 3 A	JANALOG

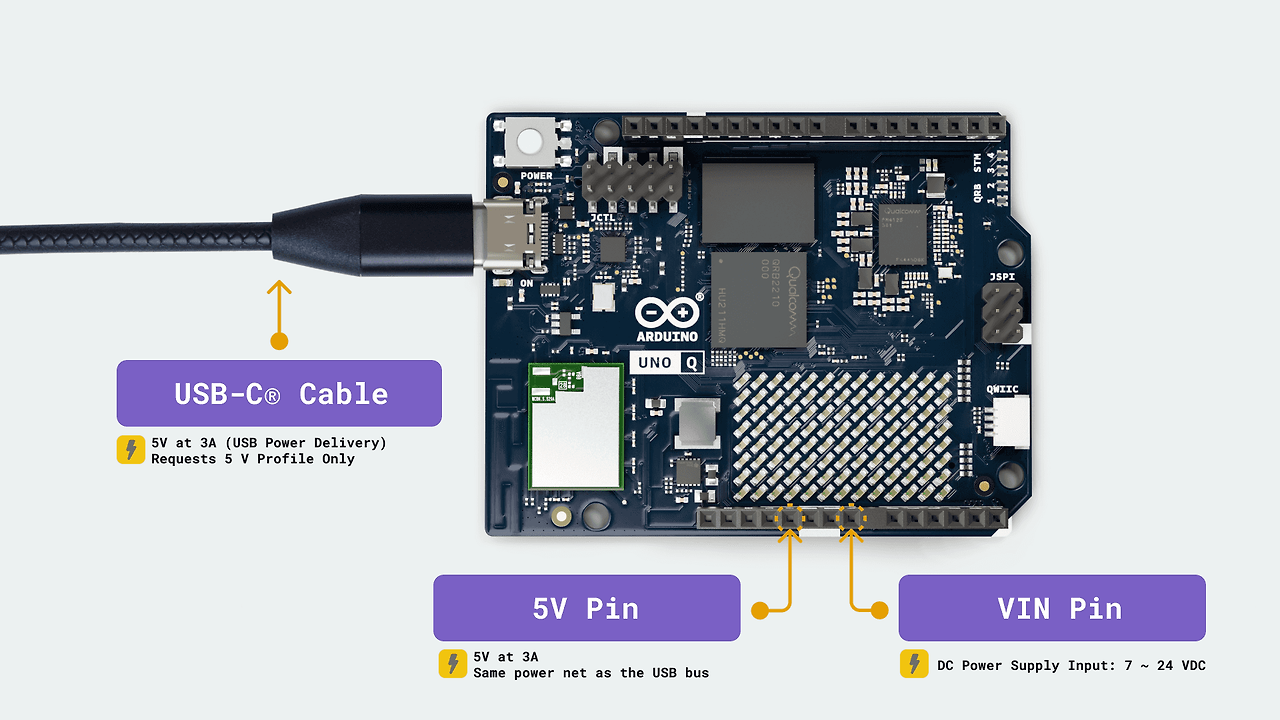

UNO Q는 USB-C 포트와 7-24V DC 입력 등 여러 전원 입력을 지원합니다. USB Power Delivery 협상을 통해 보드는 5V/3A 전원만 요청하며, 더 높은 전압의 PD 프로파일은 요청하지 않습니다. 5V/3A 정격의 전원과 케이블을 사용하여 무선 버스트나 디스플레이 브링업과 같은 짧은 활동 피크로 인해 커넥터 드룹이 발생하지 않도록 하십시오. JANALOG 헤더의 5V 핀을 통해 외부 5V DC 전원을 사용하여 보드에 전원을 공급할 수도 있습니다.



USB-C VBUS와 7–24V 벅 컨버터의 5V 출력은 다이오드 OR 연결로 시스템 5V 버스(5V_SYS)에 입력됩니다. VIN(DC IN) 경로는 5V로 변환하는 강압 컨버터에 공급되며, 그 출력은 쇼트키 정류기를 거쳐 동일한 5V_SYS 노드로 연결됩니다. 5V_SYS에서 보드는 3.8V 프리 레귤레이터 노드를 출력한 후 아래에서 설명하는 3.3V 레일을 출력합니다. PMIC는 또한 (5V_SYS)를 사용하여 보드의 1.8V 레일을 생성합니다.



다이오드 OR은 다이오드를 통해 여러 전원을 연결하는 것을 말하며, 역전류 흐름을 방지하면서 더 높은 전압원을 선택합니다.



* 중요: 안정적인 5V/3A 전원을 사용하십시오. 피크 전류에서 공급 전류가 제한되면 전압이 걸려 리셋이 발생할 수 있습니다.



USB-C 기능



USB-C(JUSB1) 포트는 ANX7625 DSI-DP 브리지를 통해 역할 전환 기능을 갖춘 USB 3.1과 DisplayPort Alt-Mode 비디오를 제공합니다. 커넥터의 SuperSpeed ​​차동 쌍은 DP Alt-Mode와 USB 3.1 데이터 간에 공유됩니다. DisplayPort Alt-Mode가 활성화되면 USB 데이터 속도가 감소합니다.



권장 작동 조건





UNO Q 작동 조건





아래 제한 사항을 사용하여 전원 공급 장치의 크기를 조정하고, 레일 허용 오차를 정의하고, 열 발 여유를 계획하세요.





ParameterSymbolMinimumTypicalMaximumUnit

매개변수	심볼	최소	규격	최대	단위
USB-C input	VBUS_USBC	4.5	5.0	5.5	V
DC input (VIN)	DC_IN	7.0	-	24.0	V
3.3 V system rail	PWR_3P3V	3.1	3.3	3.5	V
Operating temperature	T_OP	-10	-	60	°C





최소값은 정상 작동에 필요한 최저 연속값을 의미합니다. 짧은 시간 동안의 전압 강하는 재설정이나 링크 끊김을 유발할 수 있습니다.



규격(Typical)은 계획에 대한 명목상의 설계점입니다.



최대값을 초과해서는 안 됩니다. VIN(DC_IN) (7–24 V)의 경우 5 V 부하를 여유 있게 감당할 수 있는 전원을 사용하고 전압 강하를 줄이기 위해 케이블을 짧게 유지하십시오. PWR_3P3V 범위는 레귤레이터 허용 오차와 부하를 반영합니다.



온도 범위는 보드 주변의 기온을 나타내며, 한계 근처에서 작동하면 사용 가능한 출력 전류가 감소할 수 있습니다.



온보드 전압 레일



전력 변환은 입력에서 시작되어 5V_SYS 시스템 버스를 구축한 후, 3.3V 시스템 레일을 공급하는 3.8V 프리 레귤레이터 노드를 도출합니다. PMIC는 또한 (5V_SYS)를 사용하여 보드의 1.8V 레일을 생성합니다.

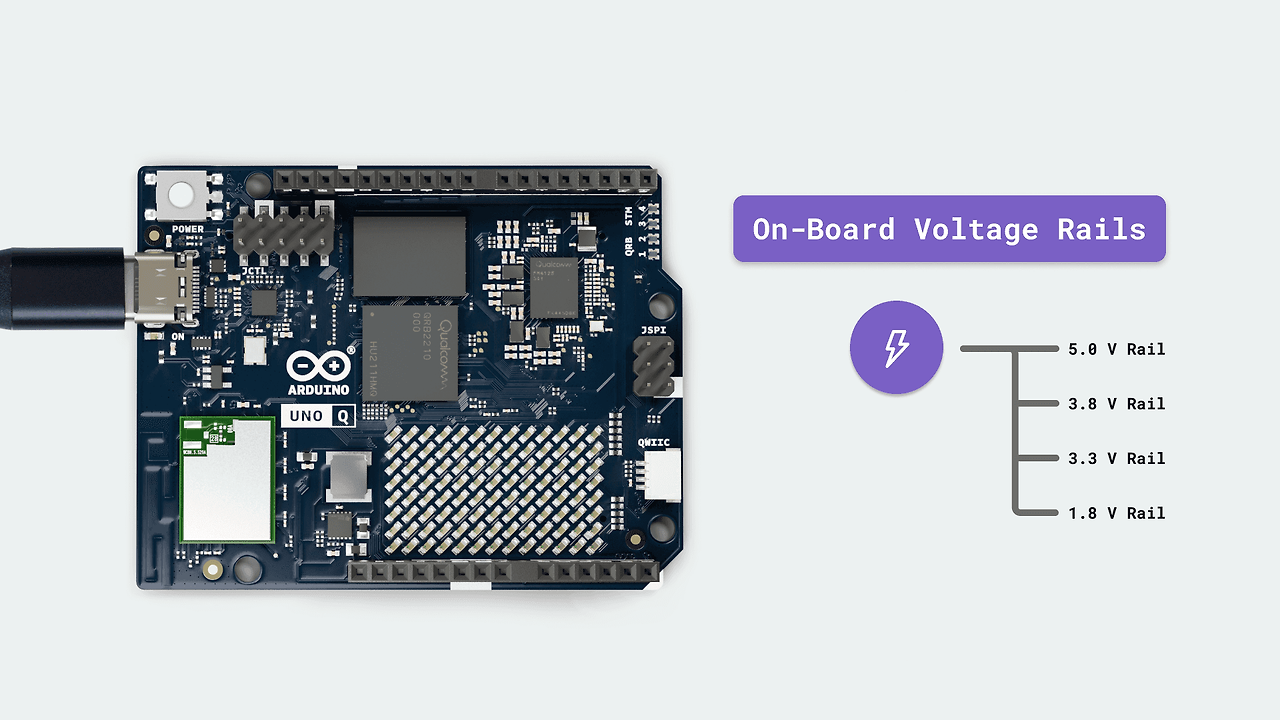

UNO Q 온보드 전압 레일





VoltageRailOrigin / Regulator

전압	레일	시작점/레귤레이터
5.0 V	5V_SYS	Diode-OR of USB-C VBUS (Schottky) and 7–24 V buck output (Schottky)
3.8 V	PWR_3P8V	TPS62A02A step-down from 5V_SYS
3.3 V	PWR_3P3V	TPS62A02A step-down from PWR_3P8V
1.8 V	VREG_L15A_1P8V	PM4125 (power-management IC) LDO L15A





5V 레일(5V_SYS)



5V_SYS는 보드의 시스템 5V 버스입니다. 이 버스는 두 개의 강압 변환기에 전원을 공급하며, 3.8V 스테이지를 통해 3.8V 및 3.3V로 변환됩니다. 또한 보드가 호스트/OTG로 작동할 때 USB VBUS 백드라이브 경로를 제공합니다.

P-채널 MOSFET이 이 백드라이브 경로를 제어합니다. 이 MOSFET의 활성화는 게이트 제어되므로 레일이 유효하지 않으면 VBUS가 구동되지 않습니다. 헤더에서는 VBUS_USBC로 표시되며, 5V 버스입니다.



3V8 레일(PWR_3P8V)



PWR_3P8V는 5V에서 3.8V로 변환하는 강압 컨버터 TPS62A02APDDCR이 생성하는 중간 레일입니다. 이 레일은 3.3V 강압 컨버터에 전원을 공급합니다.



* 이 전압 레일은 시스템 설계 및 향후 기능을 위해 예약되어 있습니다.



3V3 레일(PWR_3P3V)



PWR_3P3V는 범용 로직 및 주변 장치를 위한 메인 보드 레일입니다.

이 레일은 STM32U585 마이크로컨트롤러 도메인(VDD, VDDA, VDDUSB, VREF+), ANX7625 DSI-to-DisplayPort 브리지 3.3V 도메인 (AVDD33, VDDIO_3V3), 레벨 시프터의 3.3V 측(VCCB), 온보드 3.3V 장치 및 JANALOG, JDIGITAL, JMISC 헤더와 QWIIC 커넥터의 외부 3.3V 핀에 전원을 공급합니다.

PMIC 내부에는 서브시스템에서 사용하는 추가적인 3.3V LDO 레일이 있습니다. 예를 들어, 무선/PA 바이어스용 VREG_L22A_3P3V가 있습니다. 이들은 보드의 PWR_3P3V와는 다르지만 3.3V 도메인의 일부입니다.



1V8 레일(VREG_L15A_1P8V)



VREG_L15A_1P8V는 PMIC에서 출력되는 1.8V 레일입니다. 이 레일은 1.8V가 필요한 Qualcomm Dragonwing™ QRB2210 I/O 뱅크 및 고속 인터페이스, ANX7625 DVDD18 도메인, 레벨 시프터(VCCA)의 1.8V 측, Wi-Fi®/Bluetooth® 디지털 I/O 및 JMISC 및 JCTL 헤더의 모든 1.8V 핀에 전원을 공급합니다.





* 중요: 프로세서 수준 I/O에서 과전압을 방지하려면 이 뱅크에서 3.3V 신호를 차단하세요.



PMIC PM4125 도메인

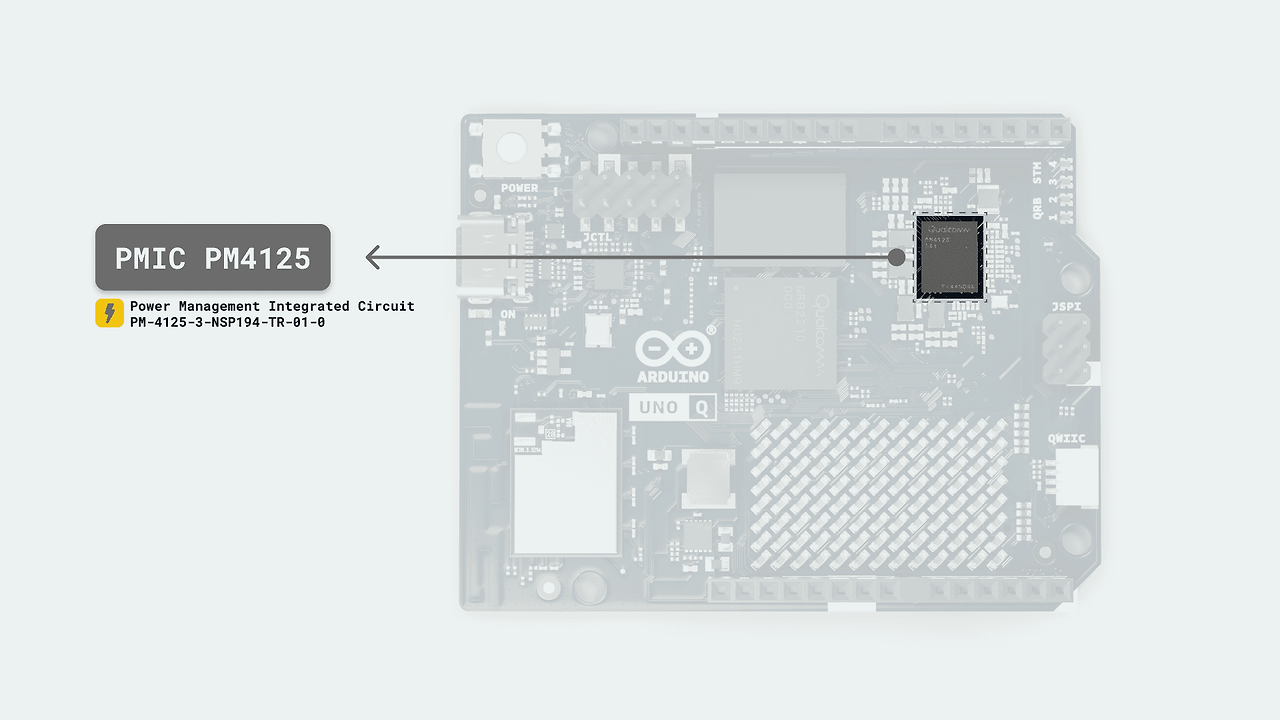

PMIC 는 전력 관리 집적 회로입니다. 상류 전원 공급 장치에서 여러 개의 전원 레일을 생성하고 제어합니다. 벅 스텝다운 변환 및 저전압 강하(LDO) 선형 레귤레이션을 제공하고, 레일 활성화 및 시퀀싱, 상태 보고를 관리합니다. 또한 배터리 충전 및 보호 기능도 제공합니다. UNO Q는 PM4125를 사용합니다 .





우노 Q PMIC PM4125





PM4125는 UNO Q의 PMIC(전력 관리 IC)입니다. 이 칩은 주요 입력(5V_SYS)을 받아 내장된 강하 변환기와 LDO를 통해 프로세서 및 메모리 전원 공급을 생성합니다. 보드의 1.8V 레일(VREG_L15A_1P8V)은 L15A에서 생성되어 외부로 출력됩니다. 이 레일은 Qualcomm Dragonwing™ QRB2210 I/O 도메인, ANX7625 DVDD18, Wi-Fi 디지털 1.8V, 레벨 시프터 VCCA에 전원을 공급합니다.

기타 PMIC 레일은 Qualcomm Dragonwing™ QRB2210 코어, 주변 장치 및 PLL 도메인, LPDDR4X에 전원을 공급합니다. 예를 들어 VDD2 약 1.1V, VDDQ 약 0.6V, VPP 1.8V, VREF_DDR 약 0.6V, eMMC(VCC는 구성에 따라 3.3V 또는 1.8V, VCCQ는 1.8V)에 전원을 공급합니다. 통합 오디오 바이어스 레일은 예약되어 있으며 테스트 포인트에서만 노출됩니다.

충전기 블록은 VBUS가 존재할 때 USB_VBUS_IN을 모니터링하고 VBAT을 감지하면서 VSW_CHG를 통해 VPH_PWR로 에너지를 전달합니다. PWR_3P8V 및 VBAT는 시스템 사용 및 향후 기능을 위해 예약되어 연결됩니다. 시퀀싱은 PMIC가 1.8V I/O 도메인을 활성화하기 전에 3.3V 레일이 유효하도록 보장합니다. 셧다운 중에는 역전력을 방지하기 위해 3.3V 도메인보다 먼저 1.8V 도메인이 제거됩니다.



주요 전원 구성 요소



이 표는 거듭제곱 트리의 각 블록을 해당 기능에 매핑합니다. 표에는 지정자와 구성 요소가 표시되어 있으며, 각 구성 요소의 기능은 아래에 설명되어 있습니다.





Ref. DesignationComponent

참조 명칭	구성 요소
D2801, D2803	SX34 Schottky diodes
U2803	LMR51440 buck converter
U2801	TPS62A02A step-down converter
U2802	TPS62A02A step-down converter
U3004	TPS7A2030 LDO regulator
Q2801	PJA3413 P-MOSFET
Q2802	MMBT3904 NPN transistor
PMIC1	PM-4125-3-NSP194-TR-01-0
U3001	ANX7625 DSI to DisplayPort bridge
MCU1	STM32U585 Microcontroller





쇼트키 정류기(D2801 및 D2803)는 다이오드 OR 회로를 제공하여 USB-C VBUS 경로와 DC 벅의 5V 출력을 시스템 버스 5V_SYS로 결합합니다.

LMR51440 벅 컨버터(U2803)는 7~24V를 5V로 강압하는 광범위 입력 컨버터입니다. 이 컨버터의 출력 5V_BUCK_OUT은 D2803을 통해 OR 스테이지에 공급됩니다.

TPS62A02A 강압 컨버터(U2801)는 5V_SYS에서 3.8V 프리 레귤레이터 노드 PWR_3P8V를 출력합니다. 이 노드는 3.3V 컨버터에 전원을 공급합니다. VBAT는 시스템 사용 및 향후 기능을 위해 이 노드에 연결됩니다.

TPS62A02A 강압 컨버터(U2802)는 PWR_3P8V에서 3.3V 레일 PWR_3P3V를 출력합니다. 이 레일은 STM32U585 도메인의 VDD, VDDA, VDDUSB 및 VREF+, 레벨 시프터의 3.3V 측(VCCB), 온보드 3.3V 장치 및 외부로 연결된 3.3V 헤더 핀에 전원을 공급합니다.

TPS7A2030 LDO 레귤레이터(U3004)는 PWR_3P3V에서 ANX7625(AVD03P0V)가 사용하는 3.0V 아날로그 레일을 출력합니다.

P-MOSFET(Q2801)은 호스트 또는 OTG 백 드라이브를 위해 5V_SYS를 USB_VBUS_IN으로 전환합니다. 이동식 장치(OTG) 백 드라이브 시에는 USB_VBUS_IN으로 5V_SYS를 스위칭합니다.

이동식 장치(OTG) 백 드라이브 시에는 USB_VBUS_IN으로 5V_SYS를 스위칭합니다.

이동식 장치(OTG) 백 드라이브 시에는 USB_VBUS_IN으로 5V_SYS를 스위칭합니다.

디스플레이포트 브리지 ANX7625는 PWR_3P3V의 VDDIO_3V3, VREG_L15A_1P8V의 DVDD18, U3004의 AVD03P0V를 사용합니다. VCONN_IN 및 기타 제어 핀은 전원 트리에 표시됩니다. 이 브리지는 USB-C/PD 회로와 인터페이스하여 Type-C 역할, 방향 및 DisplayPort Alt-Mode 신호 처리를 수행합니다.

마이크로컨트롤러 STM32U585는 핀 VDD, VDDA, VDDUSB 및 VREF+를 통해 PWR_3P3V에서 전원을 공급받습니다. 1.8V 뱅크 VDDIO2는 레벨 시프터를 통해 VREG_L15A_1P8V에서 공급됩니다.



해당 참고문헌에 대한 더 자세한 정보는 여기에서 UNO Q 회로도를 참조하세요. 그냥 파일을 다운 받으세요.



ABX00162-schematics.pdf

2.42MB





핀 레벨 전력 허용 오차



UNO Q는 전압별로 I/O 뱅크를 분리하여 고속 프로세서 인터페이스를 1.8V로 유지하는 동시에 메이커 헤더의 3.3V 핀을 노출시킵니다.



Nominal I/OAbsolute Maximum

Signal Bank	Nominal I/O	Absolute Maximum
Processor I/O - JMEDIA, JMISC, JCTL	1.8 V	2.1 V
Maker I/O - JDIGITAL, JANALOG	3.3 V	3.6 V





JMEDIA, JMISC, JCTL의 프로세서 I/O는 1.8V 도메인에서 Qualcomm Dragonwing™ QRB2210 핀에 직접 연결됩니다. 이 핀에는 1.8V 로직만 사용하고, 핀의 최대 전압은 2.1V입니다.



JDIGITAL 및 JANALOG의 메이커 I/O는 PWR_3P3V를 기준전압으로 하는 3.3V 핀입니다. 이 뱅크들은 프로세서의 1.8V 영역으로 넘어가는 지점에서 레벨 변환됩니다. 절대 최대값은 3.6V입니다.



* 경고: 3.3V 신호로 1.8V 뱅크를 구동하지 마세요.



I/O 작동 전압 및 드라이브



MCU 뱅크(JDIGITAL, JANALOG, QWIIC, JSPI)는 3.3V 에서 작동합니다 . 프로세서 뱅크(JMEDIA, JMISC, JCTL)는 1.8V 에서 작동합니다 .



핀 드라이브당:



• JDIGITAL(MCU GPIO, 3.3V): STM32U585 전기 사양을 준수하십시오. STM32U585의 전기적 한계에 따라 부하를 계획하고 포트당 총 전류를 고려하십시오.
• JANALOG(A0/A1): ADC 입력 전용입니다. 이 핀에 DC 전류를 공급하거나 싱킹하지 마십시오. 고전압 감지에는 저항 분배기를 사용하고 아날로그 입력의 참고 사항을 따르십시오 .
• JMEDIA(1.8V MIPI DSI/CSI): 고속 MIPI DSI/CSI 레인(1.8V 도메인)을 지원하며 범용 I/O가 아닙니다. 풀업, 풀다운 또는 기타 부하를 DC 부하로 추가하지 말고, 캐리어 보드의 임피던스를 제어하십시오.

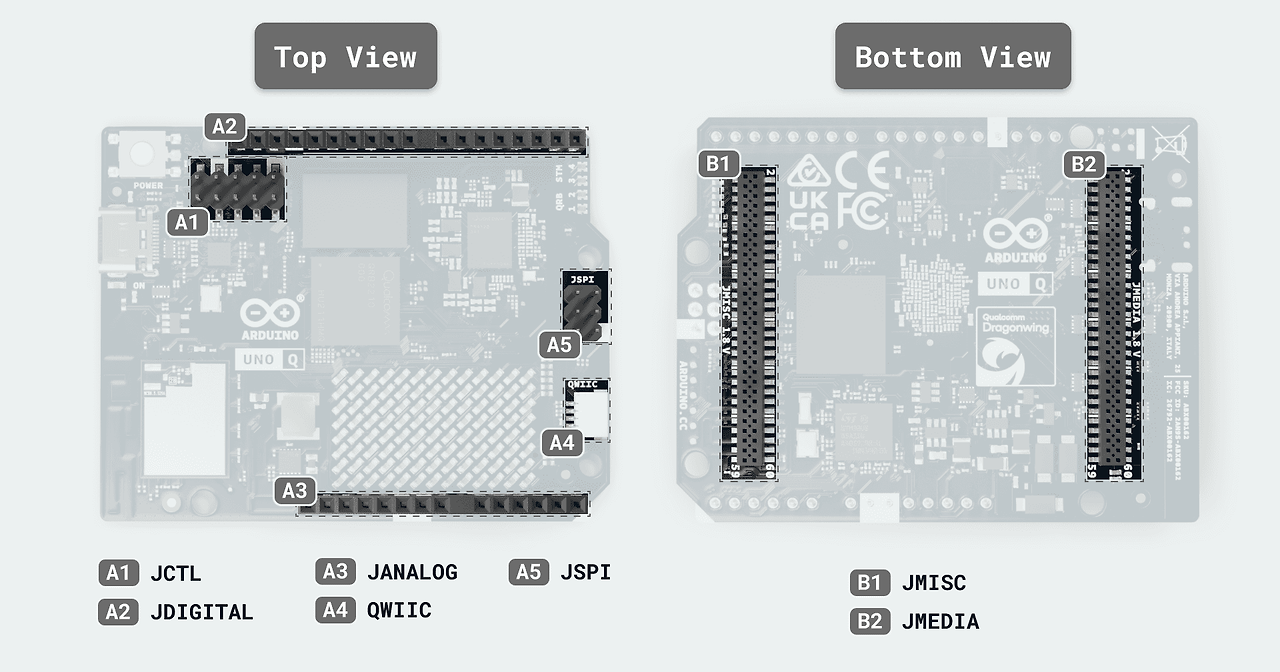

헤더 레일





UNO Q 헤더



헤더는 다음 레일을 내보냅니다.



• JCTL(A1)은 1.8V 영역에서 프로세서 제어 신호를 전달합니다. 이 핀들을 1.8V 로직 핀으로 취급하고 3.3V로 구동하지 마십시오. +1.8V 레퍼런스(OUT)와 GND도 제공됩니다.
• JDIGITAL (A2)는 MCU 신호 뱅크와 함께 3.3V 메이커 I/O용 PWR_3P3V(3.3V)를 제공합니다.
• JANALOG (A3)는 PWR_3P3V(3.3V)를 제공하며, 전원 핀으로 5V_USB_VBUS(5V)도 전달합니다.
• QWIIC (A4)는 PWR_3P3V(3.3V)로 전원이 공급되는 3.3V I2C 헤더입니다.
• JSPI (A5)는 5V_USB_VBUS (5V)를 전용 핀으로 제공하여 5V 전원이 필요한 액세서리를 지원합니다. SPI 신호 자체는 3.3V 뱅크에 속합니다. STM32U585의 SPI 핀은 입력 시 5V 내구성을 가지며, 출력 시 3.3V를 구동합니다.
• JMISC(B1)는 PWR_3P3V(3.3V), 보드 1.8V 레일 VREG_L15A_1P8V(1.8V), 5V_USB_VBUS(5V), VBAT(3.8V)를 출력합니다. VBAT는 시스템 사용 및 향후 기능을 위해 예약되어 있습니다.
• JMEDIA (B2)는 PWR_3P3V (3.3V)를 분기하고 VIN (DC_IN) (7-24V)도 출력합니다. 이 커넥터의 3.3V 주변기기는 PWR_3P3V (3.3V)를 사용하십시오. VIN (DC_IN)은 로직 레일이 아닌 원시 7-24V 입력입니다.

  이 헤더의 5V_USB_VBUS(5V)는 입력 경로와 VBUS 백드라이브 스위치로부터의 통과형 5V 버스입니다. 이는 전원 핀일 뿐, 논리 레벨이나 ADC 기준이 아닙니다.



전류 제한



헤더 전력은 온보드 부하와 공유됩니다. 사용 가능한 전류는5V_USB_VBUS그리고PWR_3P3V입력 소스, 레귤레이터, 그리고 보드 자체의 소비 전력에 따라 달라집니다. 동일한 레일 예산 내에서 외부 주변 장치를 계획하고 설정에서 예상되는 부하 및 온도에서 성능을 확인하십시오.



헤더에서 전원을 공급할 때는 근처 GND 핀을 리턴 경로로 사용하십시오. 부하가 클 경우 전압 강하와 노이즈를 줄이기 위해 여러 개의 GND 리턴을 사용하십시오.



USB-C VBUS 백드라이브



P-채널 MOSFET(Q2801)은 보드가 USB 호스트 또는 OTG 호스트로 작동할 때 5V 시스템 버스(5V_SYS)를 USB_VBUS_IN에 연결합니다. USB 용어로 호스트는 허브, 키보드 또는 디스플레이 어댑터와 같은 연결된 주변기기에 전원을 공급하기 위해 VBUS에 5V를 제공합니다. OTG는 동일한 USB-C 포트가 호스트와 장치 모두로 작동할 수 있음을 의미합니다. 호스트로 작동할 때는 보드가 VBUS를 공급해야 하며, 장치로 작동할 때는 공급해서는 안 됩니다.

이 스위치는 액티브 로우(active-low) 이블레인 USB_VBUS_ON_N이 로우(LOW)로 풀릴 때만 켜집니다. 해당 이블레인은 NPN 트랜지스터(Q2802)와 LDO1_PG에 의해 제어되므로 레일이 유효하지 않으면 VBUS가 구동되지 않습니다. 백 드라이브 경로는 VBUS에 고정된 5V를 제공하며 PMIC 입력 경로와 분리되어 있습니다. PMIC 레일에 전원을 공급하지 않습니다.





아날로그 입력

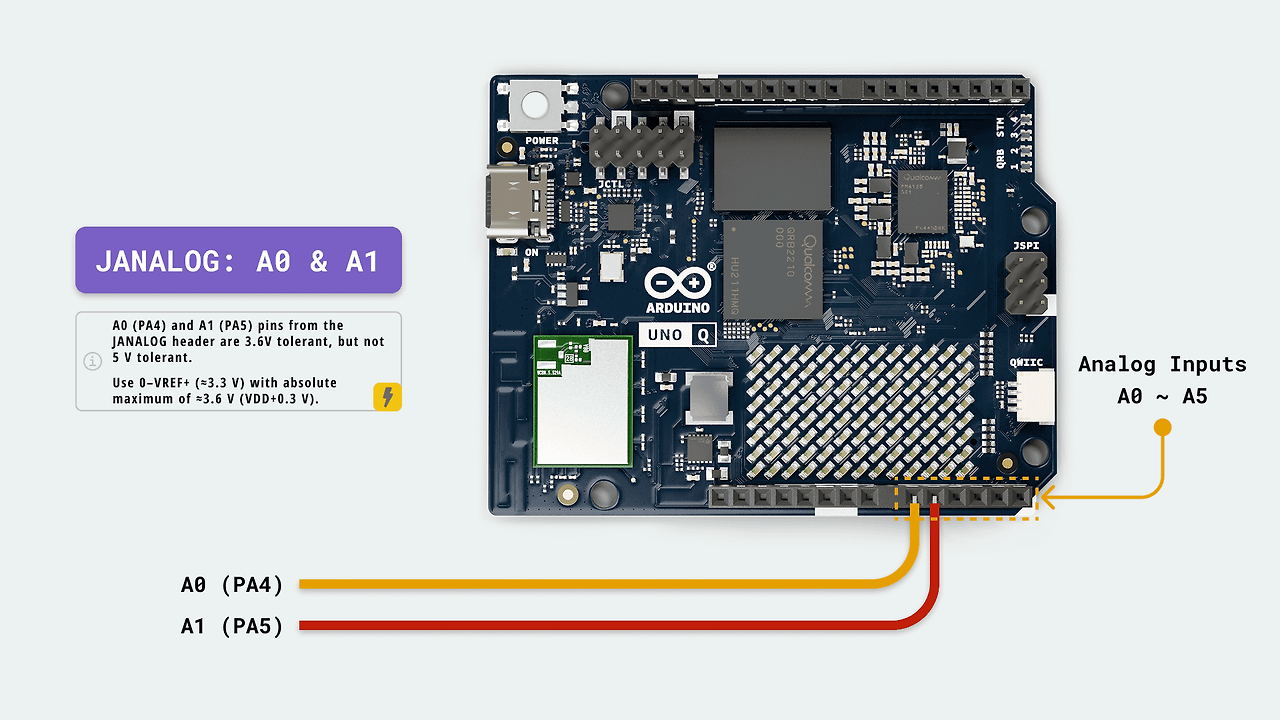

JANALOG의 A0(PA4) 및 A1(PA5)은 3.3V 레일의 VREF+를 기준전압으로 하는 STM32U585 ADC의 직접 입력입니다. 5V 내성이 없습니다. 유효 입력 범위는 0V ~ VREF+입니다. 해당 핀에서 VDD + 0.3V(약 3.6V)를 초과하지 마십시오. 이 수준을 초과하면 온칩 보호 회로가 클램핑되고 주입 전류가 흐를 수 있어 장치 손상 또는 측정값 오류를 유발할 수 있습니다.

더 높은 전압의 경우 분압기나 버퍼와 같은 외부 컨디셔닝을 사용하십시오. 일부 STM32U585 패드는 디지털 모드에서는 5V 내성이 있으나, ADC 또는 아날로그 기능(예: A2~A5)으로 구성될 경우 내성이 없습니다. VDD + 0.3V 범위 내에서 사용하십시오. I2C3(PC1/PC0)로 사용되는 A4/A5의 경우 3.3V로만 풀업 저항을 사용하십시오.





UNO Q 아날로그 입력





5V 신호를 측정하려면 저항 분압기로 신호를 낮춰 ADC 핀이 VREF+ 이하를 유지하도록 합니다. 예를 들어 10kΩ 대 20kΩ 분압기를 사용하면 5V 입력 시 약 3.3V가 출력됩니다. ADC 핀에서 접지까지 100nF 커패시터를 연결하여 항앨리어싱 및 노이즈 감소를 수행하고, 주입 전류를 제한하기 위해 직렬로 약 1kΩ 저항을 추가하십시오. 유효 소스 임피던스를 50kΩ 이하로 유지하거나 ADC 샘플링 시간을 늘리십시오.

JANALOG 헤더에는 전원 핀으로 5V_USB_VBUS 및 PWR_3P3V도 제공됩니다. 이 핀들은 전원 전용입니다. A0 또는 A1에 5V를 인가하지 마십시오.

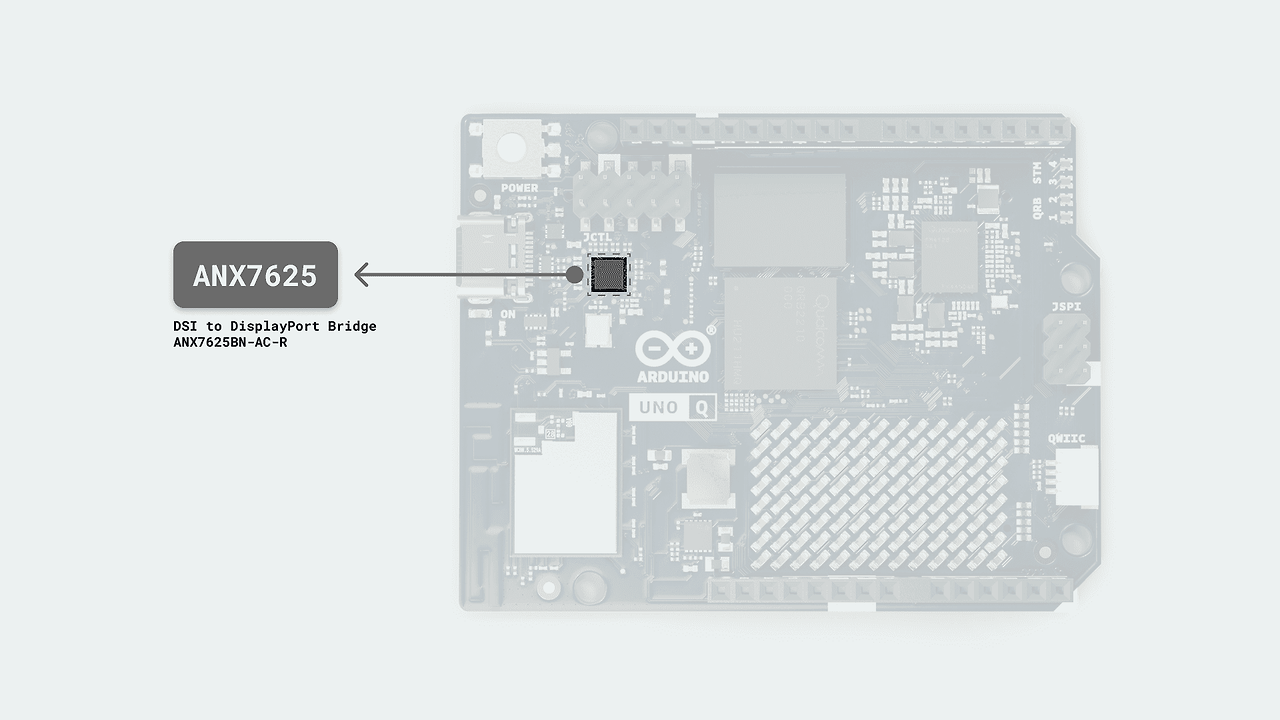

ANX7625(DSI-DisplayPort) 전원



ANX7625은 세 개의 보드 레일을 사용합니다. 3.3V 레일 PWR_3P3V는 AVDD33 및 VDDIO_3V3에 전원을 공급합니다. 1.8V 레일 VREG_L15A_1P8V는 DVDD18에 전원을 공급합니다. 전용 3.0V 아날로그 레일 AVD03P0V는 TPS7A2030 LDO(U3004)를 통해 PWR_3P3V에서 출력됩니다.





UNO Q ANX7625(DSI-DisplayPort)





이 장치는 5V에서 전원을 공급받지 않습니다. VBUS 및 Type-C 구성 라인만 감지합니다. USB_VBUS_IN은 0.2Ω 저항을 통해 10μF, 100nF, 1nF 커패시터로 구성된 로컬 필터링 노드에 연결된 후 접지로 연결됩니다.

이를 VCONN_IN이라고 합니다. ANX7625는 핀에 연결된 39.2kΩ 저항과 접지에 연결된 5.6kΩ 저항으로 구성된 분압기를 통해 VCONN_IN을 읽습니다. 또한 VBUS_DIV8을 모니터링하고, Type-C 역할 및 구성을 위한 USB_CC1_R_MUX 및 USB_CC2_R_MUX와 DisplayPort AUX용 SBU 라인에 연결됩니다. 이는 감지 노드일 뿐 케이블 VCONN 전원이 아닙니다.

VBUS 소싱은 5V_SYS의 P-채널 MOSFET(Q2801)에서 처리됩니다.



전원 시퀀싱



시퀀싱은 1.8V 영역(VREG_L15A_1P8V)이 3.3V 시스템 레일(PWR_3P3V)보다 먼저 켜지지 않도록 보장하며, 셧다운은 역순으로 발생합니다. VIN이 약 4.3V 이상으로 상승하면 약 2ms의 소프트 스타트로 변환이 시작됩니다. 3.3V 레일(PWR_3P3V)이 안정화된 후 약 1ms 후에 1.8V 레일(VREG_L15A_1P8V)이 활성화됩니다. Qualcomm Dragonwing™ QRB2210은 이후 Linux 시스템을 부팅합니다.

약 20초 후, STM32U585에 준비 또는 웨이크 신호를 출력합니다. 전원 차단 시 1.8V 레일이 3.3V 레일보다 먼저 꺼집니다. 이 순서는 고속 인터페이스를 알려진 상태로 유지하고 역전원 경로를 방지합니다.



캐리어/확장 신호 무결성



JMISC 및 JMEDIA를 통해 사용자 정의 캐리어 또는 플랫폼을 부착할 수 있습니다. 3.3V 전원 레일(PWR_3P3V) 및 1.8V 전원 레일(VREG_L15A_1P8V)과 범용 3.3V I/O는 일반적으로 고속 링크와 동일한 방식으로 성능이 저하되지는 않지만, 전압 강하를 고려하여 여유를 두고 캐리어에 디커플링을 추가하는 것은 가치 있는 고려 사항입니다.

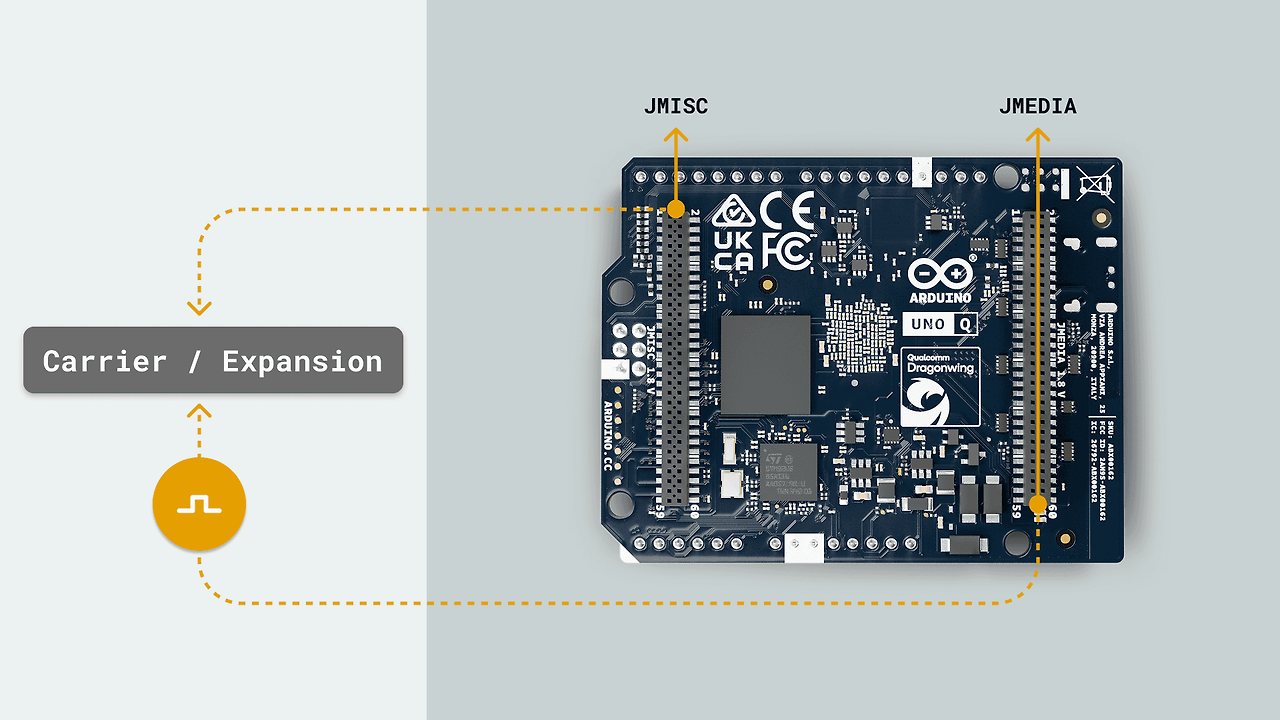

UNO Q 캐리어/확장 신호 무결성





이러한 헤더의 고속 인터페이스는 상호 연결에 민감할 수 있습니다. JMEDIA의 MIPI-DSI/CSI 와 JMISC의 MCU PSSI는 길이 증가, 임피던스 불연속성, 스터브 또는 접지 불량으로 인해 마진이 손실될 수 있습니다.



이러한 배선을 짧게 유지하고, 캐리어에서 제어 임피던스 라우팅을 사용하고, 연속적인 접지 기준을 유지하고, 레인에 부하를 주는 구성 요소를 추가하지 마십시오.



* 경고: 전압 도메인을 분리하십시오. 1.8V 뱅크를 3.3V 신호로 구동하지 마십시오. 인터페이스가 도메인을 교차해야 하는 경우, 직접 배선 대신 적절한 레벨 시프팅을 사용하십시오.



결론



이 튜토리얼에서는 UNO Q가 USB-C 5V 또는 7~24V DC 전원을 VIN(DC_IN) 단자로 입력받아 (DC_IN)에서 전원을 수신하고, 다이오드 OR로 5V 버스 시스템 5V_SYS로 통합하며, 3.8V(PWR_3P8V)와 3.3V(PWR_3P3V)를 파생하는 방법과 PMIC가 5V_SYS에서 1.8V(VREG_L15A_1P8V)를 생성하는 방법을 배웠습니다. 또한 이러한 레일을 생성하고 전환하는 부품, 각 헤더가 출력하는 전압, I/O 전압 한계 및 보드가 거치는 시퀀싱을 확인했습니다.

이를 통해 적합한 전원 공급 장치를 선택하고, 3.3V 및 1.8V 부하를 예산화하며, 레일 순서와 헤더 레일을 확인하여 시동(bring-up)을 검증할 수 있습니다.
