SIM800L GSM 모듈과 NEO-6M GPS 모듈을 사용한 Arduino Uno 위치 추적기

SIM800L GSM 모듈과 NEO-6M GPS 모듈을 사용한 Arduino 위치 추적기

자전거나 자동차를 추적하거나 사랑하는 사람의 위치를 실시간으로 확인하고 싶으신가요? 직접 아두이노 GPS 추적기를 만들어 보세요 . 값비싼 월 구독료 없이 추적 데이터를 완벽하게 제어할 수 있습니다. 이 종합적인 프로젝트는 아두이노 UNO R3, SIM800L GSM 모듈, NEO-6M GPS 모듈을 사용하여 완벽하게 작동하는 GPS 추적 시스템을 만드는 방법을 보여줍니다.

차량 모니터링, 자산 보호 또는 개인 안전 애플리케이션에 적합한 저비용 DIY 조합입니다. ESP32를 사용한 GPS 추적기나 Raspberry Pi Pico GPS 추적기 와 같은 다른 GPS 추적기 제작 사례도 살펴보세요. 아두이노를 사용하여 여러분이 좋아할 만한 다른 프로젝트도 많이 제작했습니다 .

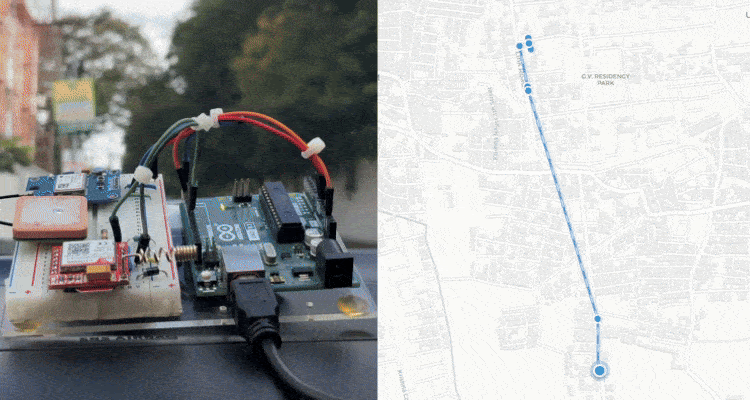

아두이노 GPS 추적기 작동 데모

상업용 GPS 추적기는 월 구독료로 20~50달러가 들 수 있지만, 저희 아두이노 기반 GPS 추적기는 기본 SIM 카드 데이터 요금제만 있으면 됩니다. 이 글에서는 아두이노를 사용하여 웹 대시보드 접속 및 이력 추적을 포함하여 실시간 위치 데이터를 클라우드로 전송하는 실용적인 GPS 추적 장치를 만드는 방법에 대한 단계별 가이드를 제공합니다. 네, 저희는 이 프로젝트가 저렴하고, 제작하기 쉬우면서도 실생활에서 사용할 수 있도록 실용적이기를 바랐습니다. 그래서 저희는 회로도와 코드만 제공하는 데 그치지 않고 완전히 무료로 사용할 수 있는 Geolinker 라는 완전한 GPS 추적 플랫폼 을 개발했습니다. 기본적으로 아두이노 하드웨어는 NEO-6M GPS 모듈을 사용하여 위성에서 GPS 위치 데이터를 읽고, 아래 인포그래픽 GIF에서 볼 수 있듯이 SIM800L 모듈을 사용하는 API를 통해 GeoLinker GPS 시각화 장치로 전송합니다. 또한 아두이노에서 GeoLinker 웹 앱과 쉽게 통신할 수 있도록 GeoLinker Lite 아두이노 라이브러리 도 개발했습니다 . 이 글의 뒷부분에서 이에 대해 더 자세히 설명하겠습니다.

ESP32를 사용한 GPS 추적 기나 Raspberry Pi Pico GPS 추적기 등 다른 GPS 추적기 제작도 살펴보세요. Arduino를 사용하여 여러분이 좋아할 만한 다른 프로젝트도 많이 만들어 봤습니다.

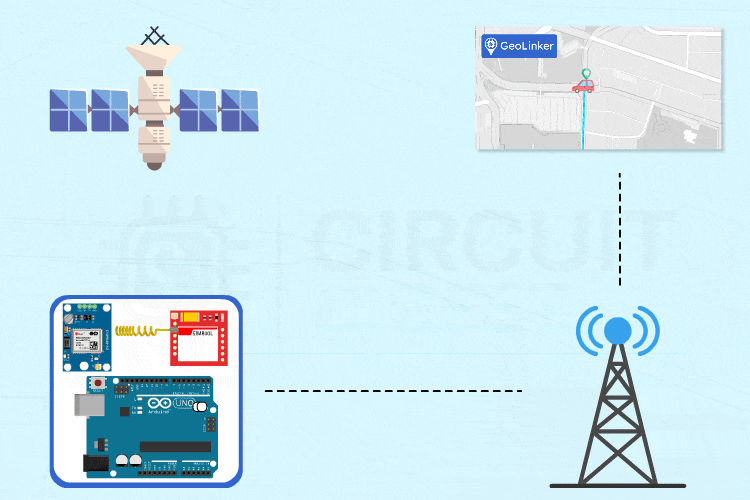

GeoLinker_Working 작동 데모

실제로 저희는 CircuitDigest에서 사무실 곳곳에서 이 아두이노 기반 GPS 추적기 프로젝트를 광범위하게 테스트했습니다. 첫 번째 이미지에서 결과의 일부를 확인하실 수 있습니다. 실제 하드웨어(보라색 상자 안에 표시됨)가 실외에서 움직일 때 GPS 위치가 어떻게 업데이트되는지 확인해 보세요.

이렇게 하면 Arduino 기반 GPS 추적기의 위치 기록을 추적할 수 있을 뿐만 아니라 GeoLinker 웹 앱을 사용하여 결과를 저장하고, 다른 사람과 공유하고, 속도와 거리를 계산하는 등의 작업을 할 수 있습니다. 흥미롭지 않나요?! 자, 바로 시작해 볼까요...

SIM800L과 NEO-6M을 사용한 Arduino GPS 추적기 - 개요

제작 시간: 6-8시간 | 비용: $25-35 | 난이도: 중급

학습 내용: GPS 데이터 분석, GSM 통신, 클라우드 통합, 직렬 통신

응용 분야: 차량 추적, 자산 모니터링, 개인 안전, 위치 기록 분석

필요한 구성 요소

왜 Arduino GPS 추적기를 직접 만들어야 할까요?

회로도

└ Neo-6M GPS 모듈 연결

└ SIM800L GSM 모듈 연결(레벨 변환 필요)

└ 중요 연결 참고 사항

코드 설명

└ GeoLinker Lite 아두이노 라이브러리

GitHub 저장소

테스트

문제 해결 가이드

필요한 구성 요소

이 아두이노 GPS 추적기를 제작하려면 쉽게 구할 수 있는 부품이 필요하며, 총 비용은 약 25~35달러 정도입니다. 모든 부품은 아마존, 알리익스프레스, 또는 지역 전자제품 매장과 같은 전자제품 공급업체에서 구입할 수 있습니다. 아두이노를 이용한 GPS 추적 시스템 에 필요한 모든 것은 다음과 같습니다 .

Component	Quantity	Estimated Cost USD - (INR)	Purpose
Arduino Uno R3 DIP	1	$8-12 - (Rs.650)	Main microcontroller board
SIM800L GSM module	1	$2-5 - (Rs. 220)	2G cellular communication
NEO-6M GPS Module	1	$2-5 - (Rs.220)	GPS receiver for location data
Breadboard	1	<$1 - (Rs.50)	Prototype circuit connections
Resistors (4.7kΩ, 10kΩ)	2	<$1 - (Rs.20)	Voltage divider for SIM800L
Jumper wires	As required	<$1 - (Rs.20)	Connect components

추가 요구 사항: 데이터 요금제(월 5~10달러)가 포함된 2G 호환 SIM 카드와 휴대용 보조 배터리가 필요합니다. 영구 설치의 경우, 차량 전원 공급을 위해 12V-5V 변환기를 사용하는 것을 고려해 보세요. 또한 인도에서 사용하는 경우, 활성 데이터 요금제가 포함된 Airtel, Vodafone 또는 BSNL SIM 카드가 필요합니다. SIM800L과 같은 2G GSM 모듈을 사용하고 있으므로 JIO 및 기타 4G 또는 5G 전용 네트워크는 작동하지 않습니다. 또한 4G GPS 추적기를 개발 중입니다. 관련 정보가 더 필요하시면 계속 확인해 주세요.

왜 Arduino GPS 추적기를 직접 만들어야 할까요?

⇒ 월 구독료 없음 - 월 20~50달러를 청구하는 상업용 추적기와 달리, 이 프로젝트의 Arduino GPS 추적기는 기본 SIM 카드 데이터 요금제(일반적으로 월 5~10달러)만 필요합니다.

⇒ 실시간 위치 모니터링 - 정확한 위도, 경도 및 타임스탬프를 표시하는 지속적인 GPS 업데이트를 통해 차량, 자전거 또는 자산을 어디서나 추적하세요.

⇒ 전문가용 웹 대시보드 - 사용자 친화적인 GeoLinker Cloud 인터페이스를 통해 어떤 기기에서든 추적기 위치에 액세스할 수 있습니다. 앱을 다운로드할 필요가 없습니다.

⇒ 완벽한 하드웨어 제어 - 오픈 소스 접근 방식을 사용하여 추적 간격을 수정하고, 센서를 추가하거나, 자체 시스템과 통합합니다.

⇒ 종합적인 데이터 분석 - CSV 형식으로 위치 기록을 다운로드하여 여행 패턴, 위치에서 소요된 시간을 분석하거나 자세한 보고서를 작성합니다.

⇒ Arduino UNO에 최적화된 메모리 - 가벼운 GeoLinker Lite 라이브러리를 사용하여 Arduino UNO R3의 2KB RAM 제한에 맞게 특별히 제작되었습니다.

⇒ 글로벌 GSM 네트워크 지원 - 전 세계 모든 2G 네트워크에서 작동하여 Arduino를 사용하는 GPS 추적기가 원격 지역에서도 연결 상태를 유지하도록 보장합니다.

⇒ 확장 가능한 다중 장치 플랫폼 - 엔터프라이즈급 안정성을 갖춘 단일 GeoLinker Cloud 계정에서 여러 차량 또는 자산을 추적합니다.

아두이노 GPS 추적기 회로도

아두 이노 GPS 추적 회로는 세 가지 주요 구성 요소, 즉 아두이노 UNO R3, NEO-6M GPS 모듈, SIM800L GSM 모듈을 연결합니다. 아두이노 UNO에는 하드웨어 직렬 포트가 하나뿐이므로 이 설계는 하드웨어 및 소프트웨어 직렬 통신을 모두 사용합니다. 올바른 연결 방법은 아래 그림을 참조하세요.

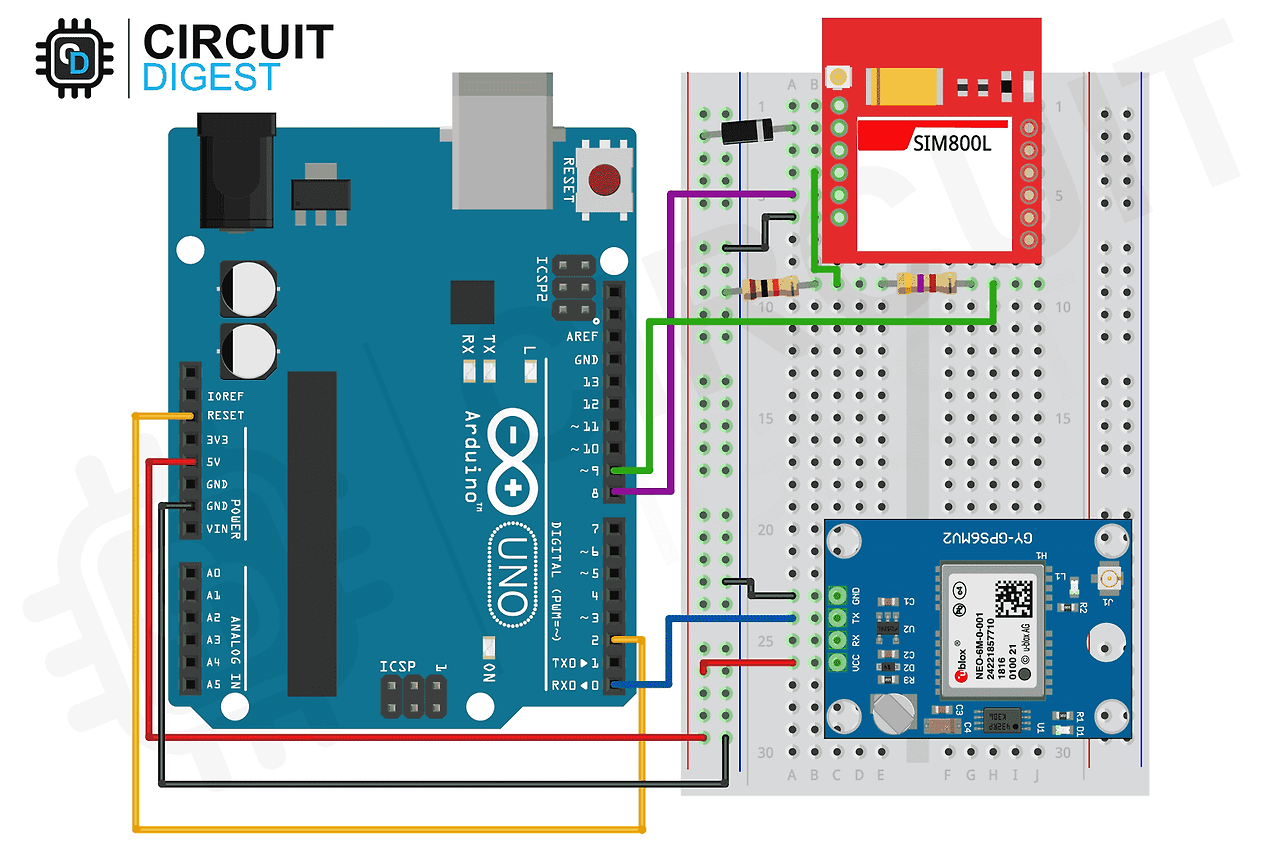

아두이노 GPS 추적기 회로도

Neo-6M GPS 모듈 연결

NEO-6M GPS 모듈은 아두이노와 세 개의 연결만 필요합니다. 이 모듈은 아두이노가 GPS 추적 시스템을 위해 읽고 처리하는 위치 데이터를 지속적으로 전송합니다. NEO-6M GPS 모듈을 처음 사용하시는 분이라면, NEO-6M 아두이노 튜토리얼을 참고하여 GPS 모듈의 기본 작동 방식을 이해하시는 것을 강력히 추천합니다 .

GPS Module Pin	Arduino Pin	Note
VCC	5V	Powered by Arduino 5V
GND	GND	Common ground
TX	Pin 0 (RX)	GPS → Arduino for receiving location data
RX	Not connected (Reserved for Serial Debugging)	Not needed (Arduino doesn’t send commands to GPS)

SIM800L GSM 모듈 연결(레벨 변환 필요)

SIM800L 모듈은 아두이노가 5V를 사용하는 반면, 3.3V 로직 레벨에서 작동하므로 특별한 주의가 필요합니다. SIM800L을 손상으로부터 보호하기 위해 전압 분배 회로가 필요합니다. SIM800L GSM 모듈을 처음 사용하시는 경우, 아두이노 SIM800L 튜토리얼을 참고하여 이 모듈의 기본 사항과 아두이노와의 사용 방법을 알아보세요.

중요: 전원 은행을 사용하여 충분한 전류 공급을 할 경우 Arduino의 5V 핀에서 다이오드를 통해 SIM800L에 전원을 공급하세요.

SIM800L Pin	Arduino Pin	Note
VCC	5V (via Diode)	Diode drop from Arduino 5V (~4.3V) using power bank
GND	GND	Common ground
RX	Pin 8 (via Voltage Divider)	Arduino → SIM800L for sending AT commands
TX	Pin 9	SIM800L → Arduino; 3.3V compatible with Arduino 5V input

중요 연결 참고 사항

전원 요구 사항: 이 Arduino GPS 추적기에 컴퓨터 USB 포트만 연결하여 전원을 공급하지 마십시오. SIM800L은 전송 중 최대 2A의 전류를 필요로 하는데, 일반 USB 포트에서는 이를 공급할 수 없습니다. 항상 보조 배터리나 외부 5V 전원 공급 장치를 사용하십시오.

리셋 핀 연결: Arduino 2번 핀을 RST(리셋) 핀에 연결합니다. 이렇게 하면 GPS 모드와 GSM 모드가 자동으로 전환되어 Arduino UNO의 제한된 2KB RAM에서 흔히 발생하는 메모리 손상 문제를 방지할 수 있습니다.

프로그래밍 팁: 코드를 업로드하기 전에 GPS 모듈의 TX 와이어를 Arduino 0번 핀에서 분리하세요. 지속적인 GPS 데이터는 프로그래밍에 방해가 됩니다. 업로드가 완료되면 다시 연결하세요.

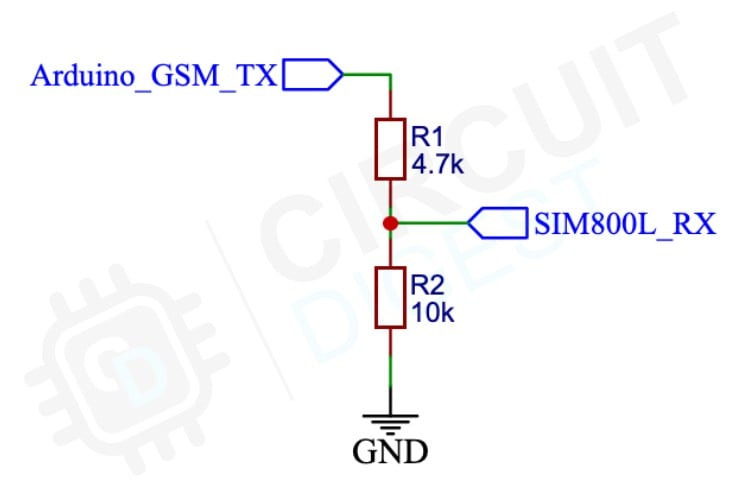

Arduino SIM800L 레벨 변환 회로

앞서 언급했듯이 핀 2는 아두이노의 RST (리셋) 핀에 연결됩니다. 이 핀은 GPS 모드와 GSM 모드를 전환하는 데 사용됩니다. 왜 이렇게 해야 하는지 궁금하시다면, ATMEGA328 의 RAM 용량이 제한적이기 때문입니다 . 이 핀이 없으면 같은 스케치에서 GPS와 GSM 루틴을 모두 사용했을 때 NMEA 파싱과 GSM HTTP POST 요청 페이로드에 사용되는 거대한 문자열 요소로 인해 메모리 손상이 발생했습니다. 이러한 문제를 방지하기 위해 MCU가 해당 모드에 고유한 전역 변수와 지역 변수만 처리하도록 두 가지 모드를 구현했습니다. 이를 통해 메모리 손상을 방지할 수 있습니다.

회로를 테스트하는 동안 일부 복제 아두이노 보드에서 소프트웨어 시리얼 통신에 문제가 있는 것을 발견했습니다. 어떤 경우에는 간단한 시리얼 패스스루 예제조차 작동하지 않았습니다. 정품 아두이노 우노 보드에서는 아무런 문제가 없었습니다. 아마도 이 보드에 사용된 Atmega328 칩이 정품이 아니기 때문일 것입니다. 따라서 이 점을 명심하고, 만약 이러한 문제가 발생한다면 정품 아두이노 보드를 사용해 보세요. 하드웨어의 최종 설정은 다음과 같습니다.

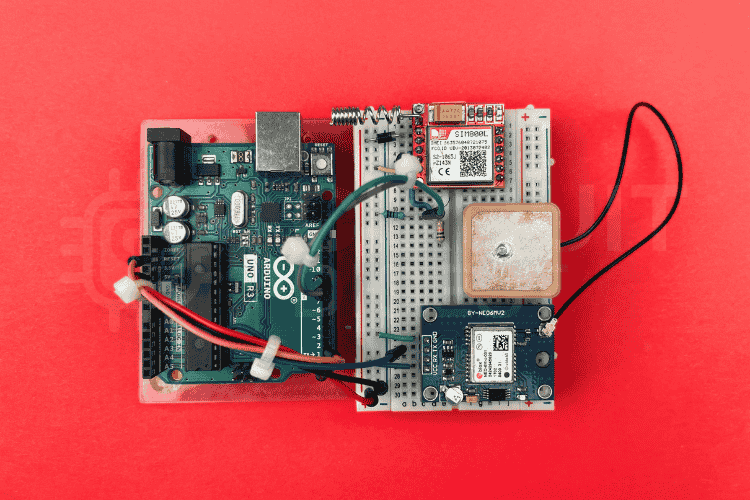

정품 Arduino를 사용한 최종 GPS 추적기 설정

아두이노 GPS 추적기 코드 설명

하드웨어 연결이 완료되면 다음 단계는 GPS 추적기용 코드를 구현하는 것입니다. GeoLinker Lite 라이브러리는 간단한 함수 호출을 통해 GPS 통신, GSM 연결 및 클라우드 통합을 처리하여 코딩 과정을 간소화합니다.

GeoLinker Lite Arduino 라이브러리

앞서 언급했듯이, 데이터 저장에는 GeoLinker 클라우드 플랫폼 과 Arduino UNO의 제한된 2KB RAM에 최적화된 특별히 설계된 GeoLinker Lite 라이브러리를 사용할 것입니다 . 이전에 ESP32, ESP8266, Arduino UNO R4, Raspberry Pi Pico W, Pico 2W 와 같이 RAM 용량이 더 큰 개발 보드용 GeoLinker 라이브러리를 출시했습니다. 이러한 보드는 전체 GeoLinker 라이브러리를 문제없이 실행할 수 있습니다. ESP32 GPS 추적기 프로젝트는 이 라이브러리의 작동 방식과 사용 방법을 보여줍니다.

하지만 Arduino UNO R3 및 Nano와 같은 클래식 보드의 경우, RAM 용량이 2KB 에 불과하여 표준 GeoLinker 라이브러리를 사용할 수 없습니다. 이러한 클래식 보드는 여전히 많은 프로젝트에서 널리 사용되고 있지만, 메모리 제약으로 인해 다른 접근 방식이 필요합니다. 이러한 한계를 해결하기 위해 메모리가 제한된 보드를 위해 특별히 설계된 간소화된 버전인 GeoLinker Lite 가 출시되었습니다 .

GeoLinker Lite는 Arduino UNO R3 및 Nano와 같은 보드의 메모리 제한 내에서 작동하면서 GPS 추적에 필요한 핵심 기능을 포함합니다. 이 라이브러리를 통해 기존 Arduino 보드 사용자는 클라우드 플랫폼에 연결하여 위치 추적 및 원격 모니터링을 수행할 수 있습니다.

Arduino IDE 라이브러리 관리자를 통해 GeoLinker Lite 라이브러리를 설치하세요 . Arduino IDE를 열고 도구 > 라이브러리 관리 로 이동한 다음 라이브러리 관리자에서 " GeoLinker Lite " 를 검색하세요 . "설치"를 클릭하여 라이브러리를 Arduino 환경에 추가하세요.

이 라이브러리는 RAM 용량이 제한된 Arduino UNO R3 및 Nano 보드에 특별히 최적화되었습니다.

#include <GeoLinkerLite.h>
GeoLinkerLite geoLinker(Serial, Serial);

코드는 GeoLinkerLite.h 파일을 인클루드하여 GeoLinker Lite 헤더 파일을 포함하는 것으로 시작합니다 . 다음으로, GeoLinkerLite geoLinker(Serial, Serial)을 사용하여 GeoLinkerLite 인스턴스를 생성합니다. 이 생성자는 두 개의 매개변수를 받습니다. 첫 번째 Serial은 GPS 통신을 참조하고, 두 번째 Serial은 디버그 출력을 처리합니다. Arduino Uno는 하드웨어 시리얼 포트가 하나뿐이므로 두 시리얼 포트 모두 동일한 시리얼 포트를 사용합니다. 여러 개의 소프트웨어 시리얼 포트를 사용하면 문제가 발생할 수 있으며, GPS 모듈은 Arduino로만 데이터를 전송하고 디버그 정보는 시리얼 모니터로 전송됩니다.

void setup() {
  Serial.begin(9600);
  delay(1000);
  geoLinker.setResetPin(2);                    // Reset control pin
  geoLinker.setGSMPins(8, 9);                  // GSM RX, TX pins

setup 함수는 9600보드 속도로 직렬 통신을 초기화합니다. 1000ms 지연을 통해 구성 시작 전 시스템이 안정화될 수 있습니다. geoLinker.setResetPin(2) 함수는 디지털 핀 2를 리셋 제어 핀으로 설정하여 필요 시 시스템을 자동으로 재시작할 수 있도록 합니다. Arduino에는 소프트웨어 기반 재부팅 제어 기능이 없으므로 모드 전환시 이 설정이 필요합니다. geoLinker.setGSMPins() 함수는 SIM800L 모듈과의 통신을 위해 RX 와 b를 할당합니다.

  geoLinker.setModemAPN("your.apn.here");      // Your carrier's APN
  geoLinker.setAPIKey("your_api_key");         // Your GeoLinker API key
  geoLinker.setDeviceID("arduino_tracker");    // Unique device ID / Device name

그런 다음 네트워크 및 클라우드 구성 매개변수를 찾을 수 있습니다. geoLinker.setModemAPN() 함수는 GPRS 연결에 필수적인 이동통신사의 액세스 포인트 이름(APN)을 설정하는 데 사용됩니다. 이 값을 특정 이동통신사의 APN 설정으로 바꾸세요. geoLinker.setDeviceID() 함수는 클라우드 플랫폼에서 식별할 수 있도록 추적기에 고유 식별자를 할당합니다. 기기 ID를 구성하면 추적기를 쉽게 식별할 수 있을 뿐만 아니라, 단일 Circuit Digest 클라우드 계정에서 여러 추적기를 사용할 수도 있습니다.

geoLinker.setAPIKey () 함수는 기기를 GeoLinker Cloud 플랫폼에 연결하는 데 필요한 API 키를 설정하는 데 사용됩니다. CircuitDigest Cloud 계정에서 고유 API 키를 받을 수 있습니다. CircuitDigest Cloud 에 방문하여 로그인하거나, 신규 사용자인 경우 등록하세요.

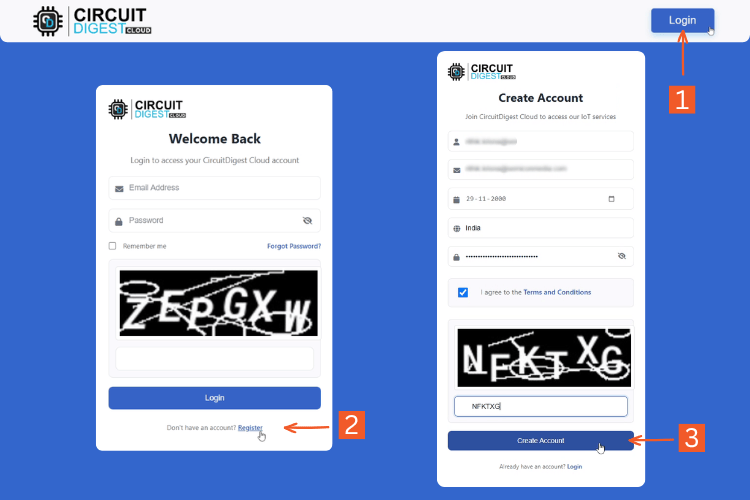

GeoLinker-로그인-UI

아래 이미지의 안내에 따라 무료 API 키를 생성하세요. GeoLinker는 CircuitDigest에서 메이커 커뮤니티, 학생, 엔지니어들이 GPS 추적 프로젝트에 더 쉽게 접근할 수 있도록 지원하는 프로젝트로, 모든 사용자가 무료로 사용할 수 있도록 제공했습니다. 단, 각 사용자는 최대 10,000개의 데이터 포인트만 저장할 수 있으므로 취미 프로젝트나 파일럿 엔지니어링 프로젝트에 충분한 용량입니다.

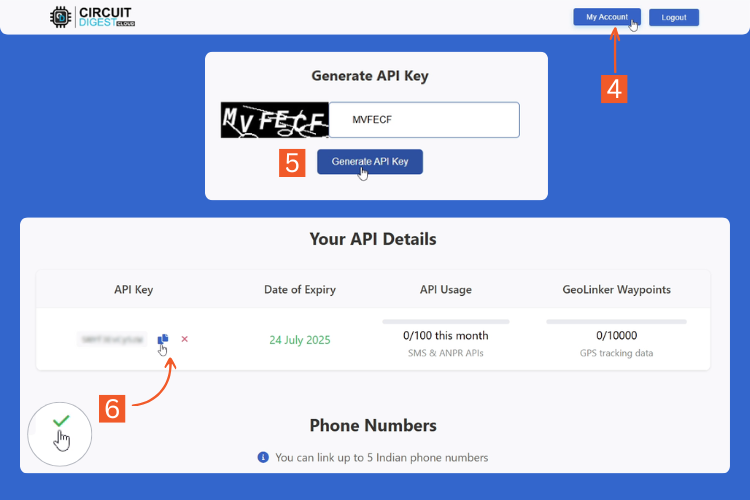

Geolinker API 키 생성

GeoLinker 사용 방법에 대한 자세한 내용은 이전 튜토리얼인 ESP32, NodeMCU, Arduino를 위한 무료 IoT 기반 GPS 추적 맵 에서 확인할 수 있습니다 .

geoLinker.setMaxRetries(3);                  // Max retry attempts to send a data points
  geoLinker.setDebugLevel(1);                  // Debug level
  geoLinker.setTimeOffset(5, 30);              // Timezone: Eg. india +5:30 hours

geoLinker.setMaxRetries () 함수는 시스템이 GPRS를 통해 데이터 전송을 포기하기 전에 시도하는 횟수를 결정합니다. 이 함수는 무한 재시도 루프 없이 일시적인 네트워크 문제를 해결하는 데 도움이 됩니다. geoLinker.setDebugLevel() 함수는 직렬 모니터로 전송되는 진단 정보의 양을 제어합니다. 0을 설정하면 디버깅 데이터가 출력되지 않습니다. 1을 설정하면 최소한의 디버깅 정보, 2를 설정하면 자세한 디버깅 정보가 직렬 모니터에 출력됩니다. geoLinker.setTimeOffset(5, 30) 함수는 시간대 설정을 구성하며, 예시에서는 인도의 UTC+5:30 오프셋을 보여줍니다. GPS 데이터의 타임스탬프가 UTC이므로 이 함수는 시간 오프셋 보정에 사용됩니다.

  geoLinker.begin();
  delay(1000);                              // Increase this delay to increase update interval
  geoLinker.run();

geoLinker.begin () 함수는 모든 구성 요소를 초기화하고, GPS 통신을 설정하고, GSM 네트워크에 연결하고, 시스템 작동을 준비합니다. 1000ms의 지연 후 geoLinker.run() 함수가 기본 추적 루프를 시작합니다. 이 함수는 GPS 데이터 수집, 위치 정보 처리, GeoLinker 클라우드 플랫폼으로 데이터 전송을 담당합니다. geoLinker.run() 함수 실행 전 지연 시간을 늘리면 위치 업데이트 간격이 늘어납니다. 기본적으로 위치 업데이트 간격은 20초입니다.

geoLinker.run() 함수가 전체 추적 프로세스를 내부적으로 관리하기 때문에 loop 함수는 지연 명령문만 있고 비어 있습니다 . 시스템은 run 함수 내에서 GPS 데이터 수집, GSM 통신 관리, 필요 시 자동 재설정 처리 등의 작업을 지속적으로 수행합니다.

GitHub 저장소에서 코드 다운로드

다음은 GitHub 저장소에 대한 링크입니다. 여기에는 Arduino Uno, SIM800L 및 Neo-6 M GPS 모듈을 사용하여 GPS 추적기를 직접 만드는 데 필요한 소스 코드, 회로도 및 기타 모든 필수 파일이 있습니다.

SIM800L과 NEO-6M 파일을 이용한 Arduino GPS 추적기SIM800L과 NEO-6M을 이용한 Arduino GPS 추적기 Zip 파일

실제 세계에서 Arduino GPS 추적기 테스트

코드를 업로드한 후 Arduino GPS 추적기를 야외로 가져가 테스트해 보세요. GPS 모듈은 맑은 하늘이 필요하며, 초기 위성 수신에는 일반적으로 2~5분이 소요됩니다. 시리얼 모니터를 9600보드 속도로 열어 부팅 과정을 확인하세요. 아래 이미지와 같이 GPS 신호 수신, 네트워크 등록, 그리고 GeoLinker 클라우드에 데이터 업로드가 정상적으로 완료되어야 합니다. 왼쪽에는 Arduino의 시리얼 모니터, 오른쪽에는 GeoLinker 지도가 표시됩니다. 이 하드웨어는 노트북에 연결되어 있으며, 테스트 중에는 거리를 이동하며 테스트했습니다.

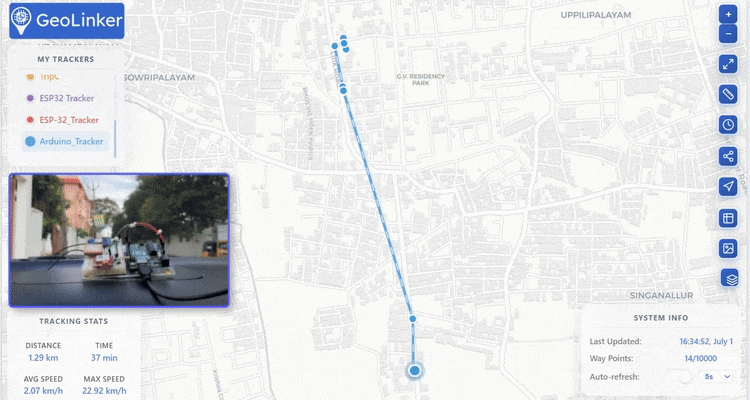

Arduino와 Geolinker를 이용한 GPS 추적기 테스트 데모

다음으로, 여러 위치로 이동하여 지오링커 지도에서 값이 어떻게 업데이트되는지 확인하기로 했습니다. 코드의 기본 추적 간격은 20초이며, 위치 정확도는 3~5미터 이내입니다. 차량 대시보드에 보조 배터리를 연결하여 하드웨어에 전원을 공급하고, DIY GPS 추적기가 제대로 작동하는지 확인하기 위해 주행을 시작했습니다. 아래 이미지에서 볼 수 있듯이, 주행하는 동안 앱에 위치가 업데이트됩니다. 교통량이 많은 곳에서는 경유지가 매우 가깝게 표시되는 것을 확인할 수 있습니다.

아두이노 GPS 추적기 작동 데모

결론적으로, 이 간단한 Arduino 위치 추적기는 예상보다 훨씬 잘 작동하며 차량 추적, 반려동물 추적 또는 자산 추적 애플리케이션에 사용하기에 매우 실용적입니다. 초보자도 쉽게 사용할 수 있도록 브레드보드에 모든 것을 구축했지만, 깔끔한 인클로저가 있는 PCB를 직접 제작할 수도 있습니다. 또한, 위치 데이터를 GeoLinker로 전송하면 더 많은 가능성을 열어줍니다. GeoLinker를 사용하면 데이터를 시각화할 수 있을 뿐만 아니라 공유, 필터링, 표로 다운로드, 속도, 거리 계산 등 다양한 기능을 사용할 수 있습니다. GeoLinker의 옵션을 조정하여 더 많은 기능을 탐색할 수 있습니다. 하나의 API 키로 여러 기기를 추적할 수 있지만, 최대 웨이포인트 수는 10,000개로 제한되어 있어 개인적인 용도나 소규모 프로토타입 테스트에 충분합니다. 10,000개 웨이포인트를 초과하면 가장 오래된 데이터는 덮어쓰여집니다. 새 기기를 위한 공간을 확보하려면 이러한 웨이포인트를 삭제할 수도 있습니다.

Arduino GPS 추적기 문제 해결 가이드

아두이노 GPS 추적기를 만드는 과정 은 여러 가지 어려움에 직면할 수 있습니다. 이 종합적인 문제 해결 가이드는 가장 일반적인 문제와 그 해결책을 다루며, 빠른 문제 해결을 위해 범주별로 정리되어 있습니다.

프로그래밍 및 업로드 문제

⇥ 질문 1: Arduino에 코드를 업로드할 수 없습니다 - "프로그래머가 응답하지 않습니다" 오류?

해결 방법: GPS 모듈이 핀 0(RX)으로 데이터를 계속 전송하여 코드 업로드를 차단합니다. 프로그래밍하기 전에 아두이노 핀 0에서 GPS TX 케이블을 분리하세요. 업로드가 완료되면 케이블을 다시 연결하세요. 항상 다음 순서를 따르세요. 연결 해제 → 업로드 → 다시 연결.

⇥ Q2: 코드는 컴파일되지만 Arduino가 계속해서 재설정됩니까?

해결 방법: 이는 전원 공급이 부족함을 나타냅니다. SIM800L은 전송 중 최대 2A의 전류를 필요로 합니다. 컴퓨터 USB 전원 대신 고품질 보조 배터리(최소 2A 출력)를 사용하세요. 전력이 부족하면 GSM 작동 중 전압 강하가 발생하여 리셋이 발생할 수 있습니다.

GPS 모듈 문제

⇥ 질문 3: GPS가 계속해서 "데이터 없음" 또는 "GPS 신호 대기 중"을 표시합니까?

NEO-6M GPS 모듈은 작동이 어려울 수 있습니다. 항상 적절한 전원 공급 장치와 안테나를 사용하여 실외에서 테스트하세요. 문제가 발생하면 NEO-6m 문제 해결 가이드를 참조하세요 . 이 가이드에는 발생할 수 있는 모든 문제와 해결 방법이 설명되어 있습니다.

⇥ 질문 4: GPS는 처음에는 작동하지만 시간이 지나면 멈춥니다.

해결책: 이는 종종 전원 공급 불안정을 나타냅니다. GPS 모듈에는 3.3V~5V의 안정적인 전원이 필요합니다. 모든 전원 연결이 단단히 되어 있는지 확인하고 안정적인 전원을 사용하십시오. 연결이 느슨하면 간헐적인 GPS 오류가 발생할 수 있습니다.

GSM/셀룰러 연결 문제

⇥ Q5: SIM800L이 응답하지 않거나 네트워크 등록에 실패했다고 표시되나요?

1. 먼저 SIM 카드가 휴대폰에서 작동하는지 확인하세요

. 2. SIM 카드가 2G 네트워크를 지원하는지 확인하세요(Jio는 작동하지 않음 - 4G만 가능)

3. 적절한 전압 분배 회로(4.7kΩ + 10kΩ 저항)를 확인하세요

. 4. 잘 작동하는 통신사로 테스트하세요: Airtel, Vi, BSNL

5. SIM800L에 대한 안테나 연결을 확인하세요.

⇥ Q6: 클라우드로 데이터를 보낼 때 HTTP 401 오류가 발생합니까?

해결 방법: HTTP 401은 인증 실패를 나타냅니다. 플레이스홀더 API 키를 실제 GeoLinker Cloud API 키로 바꾸세요. Circuit Digest Cloud 계정 에서 무료 API 키를 받으세요 . API 키가 공백 없이 올바르게 붙여넣어졌는지 확인하세요.

하드웨어 및 연결 문제

⇥ Q7: 복제된 Arduino 보드에서 소프트웨어 시리얼이 작동하지 않습니까?

해결책: 많은 복제 아두이노 보드는 소프트웨어 직렬 문제가 있는 비정품 ATMEGA328P 칩을 사용합니다. 간단한 직렬 패스스루 예제로 먼저 테스트해 보세요. 문제가 지속되면 정품 아두이노 UNO R3 보드를 사용하세요. 이 GPS 추적 아두이노 프로젝트를 구축하려면 안정적인 직렬 통신이 필요하므로 SMD IC가 아닌 DIP IC가 장착된 고품질 아두이노 UNO 보드를 사용하세요.

⇥ Q8: SIM800L이 뜨거워지거나 시간이 지나면서 작동이 멈추나요?

해결책: 과열은 전원 공급 장치 문제를 나타냅니다. SIM800L은 높은 전류 용량을 갖춘 3.7V~4.2V 전압이 필요합니다. 보조 배터리로 전원을 공급받을 때는 아두이노 5V 핀의 다이오드 전압 강하 방식을 사용하세요. 4.2V를 초과하지 마십시오. 모듈이 영구적으로 손상될 수 있습니다.

성능 최적화

⇥ Q9: 휴대용 추적 장치의 배터리 소모를 줄이는 방법은 무엇입니까?

1. 덜 빈번한 업데이트를 위해 geoLinker.run() 전 지연 시간을 늘리십시오.

2. GPS 판독 사이에 절전 모드를 사용하십시오(고급 수정).

3. 프로덕션 사용을 위해 디버그 수준을 0으로 낮추십시오.

4. 영구적인 야외 설비에 대해 태양열 충전을 고려하십시오.

5. 자체 방전이 적은 효율적인 전원 은행을 사용하십시오.

⇥ Q10: 하나의 계정으로 여러 차량을 추적할 수 있나요?

네! geoLinker.setDeviceID("tracker_1"), geoLinker.setDeviceID("tracker_2") 등을 사용하여 각 Arduino GPS 추적기 에 고유한 장치 ID를 설정하세요 . 모든 추적기는 동일한 API 키를 사용할 수 있으며 GeoLinker Cloud 대시보드에 별도로 표시됩니다.

아두이노 GPS 추적기를 직접 제작하면 추적 데이터를 완벽하게 제어하는 동시에 비싼 월 구독료도 절약할 수 있습니다. 이 프로젝트는 15~20달러의 기본 구성 요소만으로도 월 20~50달러의 상업용 제품과 경쟁할 수 있는 전문가급 추적 시스템을 구축할 수 있음을 보여줍니다.

GeoLinker Lite 라이브러리는 Arduino를 이용한 이 GPS 추적 프로젝트를 초보자도 쉽게 사용할 수 있도록 하는 동시에 고급 사용자 정의를 위한 유연성을 제공합니다. 차량, 자산 또는 개인 소지품을 추적하는 경우, 이 오픈 소스 접근 방식은 무한한 확장성과 수정 가능성을 제공합니다. 이 프로젝트에 대한 질문이 있으시면 이 페이지 하단의 댓글 섹션에 남겨주세요. 답변드리겠습니다. 여러분의 의견과 제안을 기다립니다.
