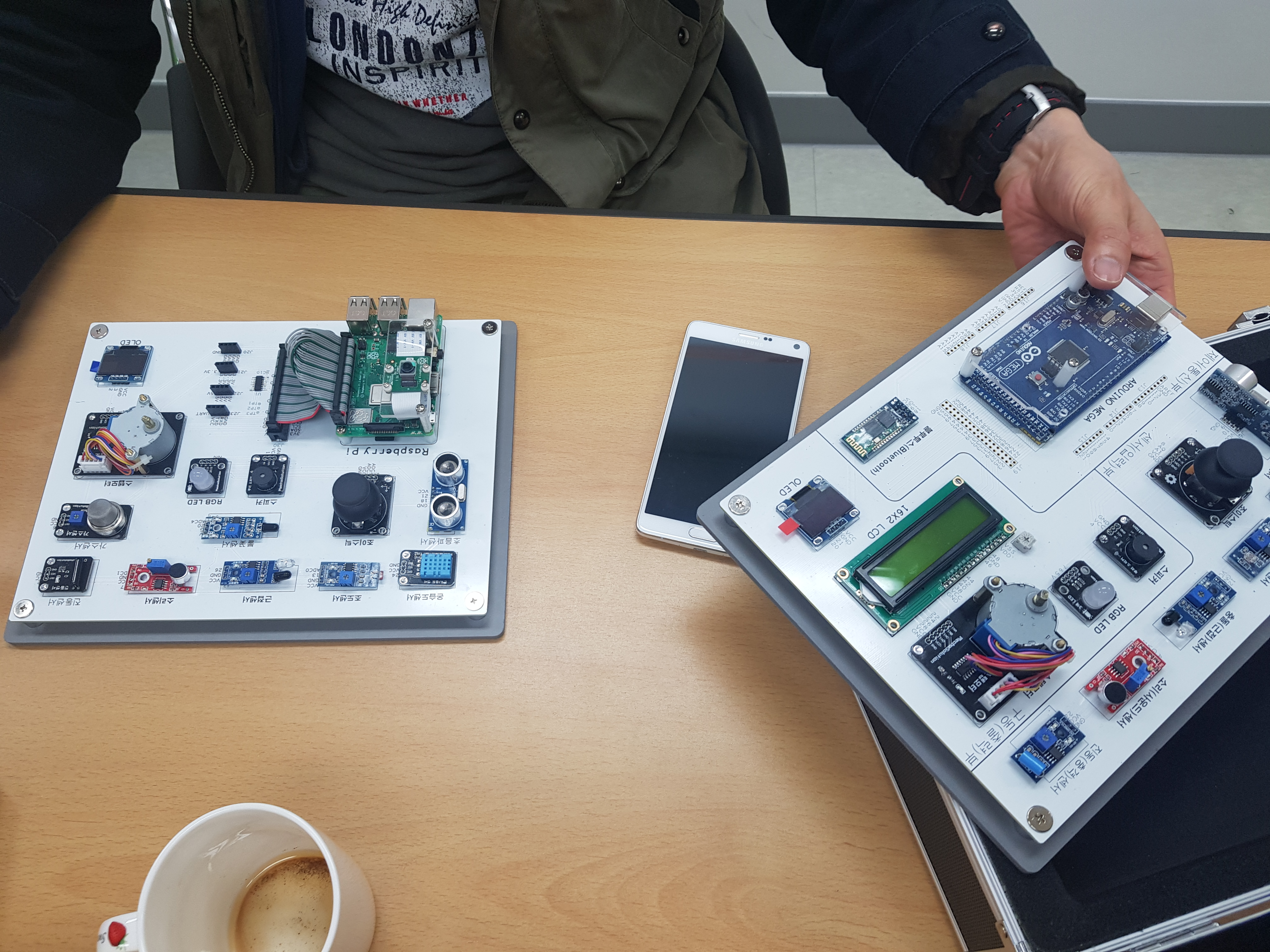

소프트박스 아두이노와 라즈베리파이 PCB 수정 부분이다. 주문이 들어오면 새로 PCB 제작하여 만들지만 지금은 테스트 중이라서 처음 제작한 보드를 수정하여 테스트한다. 수정 부분은 아래와 같다. 혹시 조립 시 다음 사항을 따르고 순서대로 작업한다.
1. 소프트박스 아두이노 : 진동센서의 DATA 신호선을 아두이노 메가와 연결된 선을 끊고, 아두이노 메가의 30번에 연결한다. 소프트웨어를 수정한다.
2. 소프트박스 라즈베리파이
- 초음파 VCC가 현재 3.3V 를 5V로 변경. 초음파 센서 VCC 연결선을 PCB 위아래에서 끊어준다.
- 온습도 센서를 조립한다. 초음파센서를 조립한다. 다른 센서도 모두 조립해도 된다.
- 초음파 Vcc 5V 와 라즈베리파이 2번 5V Vcc 연결
- 온습도 센서 Vcc 와 조이스틱 Vcc를 연결한다.
- 근접센서 out 선과 파즈베리파이 26번을 연결을 끊고, 근접센서 out을 raspberry pi 37번과 연결한다.
나중에 PCB 제작시 수정하도록 한다.
