Arduino UNO R4 WiFi는 Renesas의 32비트 마이크로컨트롤러 RA4M1을 기반으로 설계되었으며 Wi-Fi® 및 Bluetooth® 연결을 위한 ESP32 모듈도 갖추고 있습니다. 독특한 12x8 LED 매트릭스를 통해 보드에서 직접 시각적 프로토타입을 제작할 수 있으며, Qwiic 커넥터를 사용하여 플러그 앤 플레이 스타일의 프로젝트를 만들 수 있습니다.
★ 빠르게 시작하기
★ 데이터 쉬트 파일 첨부합니다.
주요 특징
보드에 탑재된 MCU는 48MHz 클록 속도, 32kB SRAM 및 256kB 플래시 메모리를 갖춘 고성능 Renesas RA4M1(Arm® Cortex®-M4)입니다. 이 MCU는 RTC, DAC 및 CAN 버스를 갖추고 있으며 USB를 통해 HID를 지원합니다.
또한 UNO R4 WiFi에는 Wi-Fi®/Bluetooth® 연결을 위한 ESP32-S3이 탑재되어 있으며, 특정 헤더를 통해 별도로 프로그래밍할 수도 있습니다.
 |
 |
 |
 |
| 치트 시트 이 게시판의 모든 기술 기능에 대한 참고 자료로, 추가 문서에 대한 안내가 포함되어 있습니다. |
5V 작동 전압 이 보드의 RA4M1 및 GPIO는 5V에서 작동합니다. |
LED 매트릭스 12x8 LED 매트릭스에서 애니메이션과 그래픽을 제작하는 방법을 알아보세요. |
실시간 시계(RTC) 내장된 RTC로 시간과 날짜를 추적하고 알람을 설정하세요. |
| 핵꿀 자료들 | 실습하기 | 실습하기 | |
 |
 |
 |
|
| 디지털-아날로그 컨버터(DAC) 온보드 12비트 DAC를 사용하여 정교한 오디오 프로젝트를 제작하세요. |
마우스/키보드 에뮬레이션(HID) 마우스/키보드를 에뮬레이션하여 게임 컨트롤러를 제작하세요. |
입력 전압 VIN 핀 또는 배럴 잭을 통해 최대 6~24V로 UNO R4 보드에 전원을 공급합니다. |
WiFi 네트워크 예제 UNO R4 코어에 포함된 WiFi 라이브러리와 호환되는 예제를 살펴보세요. |
| 실습하기 | 실습하기 | 실습하기 |
기술 사양
여기에서 Arduino® UNO R4 WiFi의 기술 사양을 확인할 수 있습니다.
ESP 헤더에 대한 참고 사항: 이 보드의 ESP32-S3 모듈은 3.3V에서 작동합니다. USB-C® 커넥터 가까이에 있는 ESP 헤더는 3.3V 전용이므로 5V에 연결해서는 안 됩니다. 보드가 손상될 수 있습니다.
Qwiic 커넥터에 대한 참고 사항: 이 보드의 Qwiic 커넥터는 이 보드의 보조 I2C 버스인 IIC0에 연결됩니다. 이 커넥터는 3.3V 전용이므로 더 높은 전압을 연결하면 보드가 손상될 수 있습니다. 이 버스를 초기화하려면 Wire1.begin()을 대신 사용하십시오.
핀당 최대 전류 소모: UNO R4 시리즈의 GPIO당 최대 전류 소모는 8mA로 이전 버전보다 훨씬 낮습니다. 이 제한을 초과하면 핀/보드가 손상될 수 있습니다. 여기서 제한을 초과한다는 말은 GPIO 핀에 최대 소모 전류인 8mA를 초과하는, 그러니까 더 많은 전류를 끌어쓰는 부품을 연결하면 보드가 파손될 수 있다는 말입니다. \
이전 보드에서는 서보 모터, 릴레이 등을 연결해 사용이 가능했더라도 동작을 안 할 수 있고 과도한 전류를 흘려주면 안 된다는 말입니다. 주의하세요.
참고: Specifications of Arduino UNO R4 Minima and WiFi

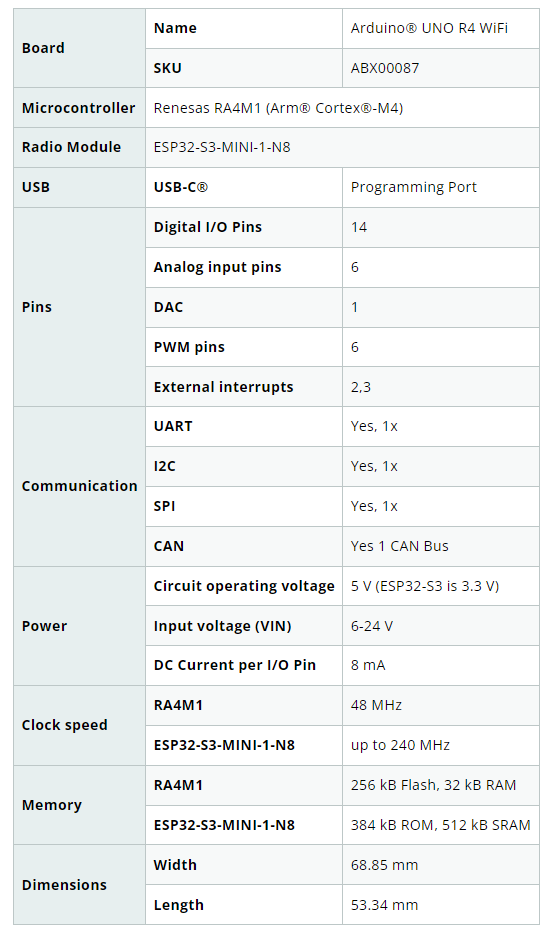

| Microcontroller | Renesas RA4M1 (Arm® Cortex®-M4) | |
| WiFi-Bluetooth module | ESP32-S3(R4 WiFi only) | |
| USB Port | USB-C® | |
| Pins | Digital I/O Pins | 14 |
| Pins | Analog input pins | 6(14-bit) |
| DAC | 1(12-bit) | |
| PWM pins | 6(8-bit) | |
| Communication | UART | 1 |
| I2C | 1 | |
| SPI | 1 | |
| CAN | 1 | |
| Power | Circuit operating voltage | 5 V |
| Input voltage (VIN) | 6-24 V | |
| DC Current per I/O Pin | 8 mA | |
| Clock speed | Main core ESP32-S3 (R4 WiFi only) |
48 MHz 240 MHz |
| Memory | RA4M1 ESP32-S3 (R4 WiFi only) |
256 kB Flash, 32 kB RAM 384 kB ROM, 512 kB SRAM |
| Dimensions | Width | 68.58 mm |
| Length | 53.44 mm | |
호환성

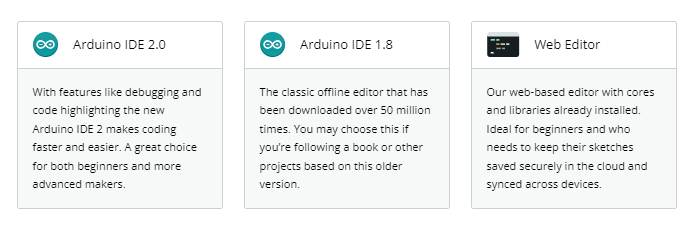

소프트웨어 및 클라우드: 다음 소프트웨어 도구를 사용하면 온라인과 오프라인 모두에서 보드를 프로그래밍할 수 있습니다.
개발에 필요한 필수 요소들(아이콘은 구글에서 제공하는 아이콘 사용)
| 첫 번째 단계 |
추천 라이브러리 | 아두이노 기초 |
빠른 시작 가이드 새로운 아두이노 보드를 시작하기 위해 알아야 할 모든 것입니다. |
Wire 이 라이브러리를 사용하면 I2C/TWI 장치와 통신할 수 있습니다. |
기본 제공 예제 내장 예제는 아두이노 IDE에 포함된 스케치이며 모든 기본 아두이노 명령을 보여줍니다. |
| SPI SPI 라이브러리를 사용하면 아두이노 보드를 컨트롤러 장치로 사용하여 SPI 장치와 통신할 수 있습니다. |
학습하기 아두이노 에코시스템과 관련된 흥미로운 기사, 원리 및 기술을 살펴보세요. |
|
| Servo 서보 라이브러리를 사용하면 아두이노 보드로 RC(취미용) 서보 모터를 제어할 수 있습니다. |
언어 참조 아두이노 프로그래밍 언어는 함수, 값(변수 및 상수), 구조의 세 가지 주요 부분으로 나눌 수 있습니다. |
학습하기
| 아두이노 UNO R4 WiFi CAN 버스 UNO R4 WiFi에서 CAN 버스를 사용하여 메시지를 전송하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi Qwiic 커넥터 아두이노 UNO R4 WiFi에서 Qwiic 커넥터를 사용하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi CAN 버스 UNO R4 WiFi에서 CAN 버스를 사용하여 메시지를 전송하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi Qwiic 커넥터 아두이노 UNO R4 WiFi에서 Qwiic 커넥터를 사용하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi 치트 시트 가장 인기 있고 중요한 개발 보드의 네 번째 개정판인 아두이노 UNO R4 WiFi를 설정하는 방법을 알아보세요. |
아두이노 우노 R4 WiFi 빠르게 즉시 시작하기 UNO R4 WiFi 보드에 필요한 보드 패키지를 설치하는 단계별 안내서입니다. |
아두이노 UNO R4 WiFi IoT 클라우드 설정 가이드 아두이노 IoT 클라우드로 UNO R4 WiFi를 설정하는 방법에 대한 단계별 안내서입니다. |
아두이노 UNO R4 WiFi 실시간 클록 UNO R4 WiFi에서 실시간 시계(RTC)에 액세스하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi 디지털-아날로그 컨버터(DAC) UNO R4 WiFi 보드의 DAC를 사용하여 파형을 생성하고 피에조로 출력하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi USB HID UNO R4 WiFi를 마우스/키보드로 사용하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi EEPROM UNO R4 WiFi의 EEPROM 메모리에 액세스하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi VRTC 및 OFF 핀 UNO R4 WiFi에서 VRTC 및 OFF 핀을 사용하는 방법을 알아보세요. |
아두이노 UNO R4 WiFi를 ESP32에 업로드하기 UNO R4 WiFi의 ESP32-S3에 펌웨어를 업로드하는 방법을 알아보세요. |
UNO R4 WiFi 네트워크 예제 UNO R4 코어에 포함된 WiFi 라이브러리와 호환되는 예제를 살펴보세요. |
리소스
인터랙티브 뷰어: 제품의 회로도, PCB 및 3D 모델과 상호 작용할 수 있습니다.
핀아웃 다이어그램 : 제품에 있는 핀의 기능과 배열을 보여주는 다이어그램입니다.
Download
Datasheet
Full pinout
Schmatics
CAD Files - 압축파일은 올라가지 않나?
