라즈베리파이 데이터 IO 보드 매뉴얼



어떤 일이든 아니면 문제가 생겼을 때는 전체를 생각하지 않는다. 지금 써야 할 한 줄을 생각하고 가장 만만한 챕터 한 장을 시작하는 하나의 문단을 생각한다. 전체를 바라보면 늘 해야 할 일의 무지막지한 위협, 자기 회의 등으로 압도당한다. 그러면 실행을 하지 않고 계속 일을 바라보게 되고 자꾸 미루는 일만 한다. 관심은 다른 데로 향한다.



한 마리씩, 한 줄씩, 재료를 꺼내 손질부터...

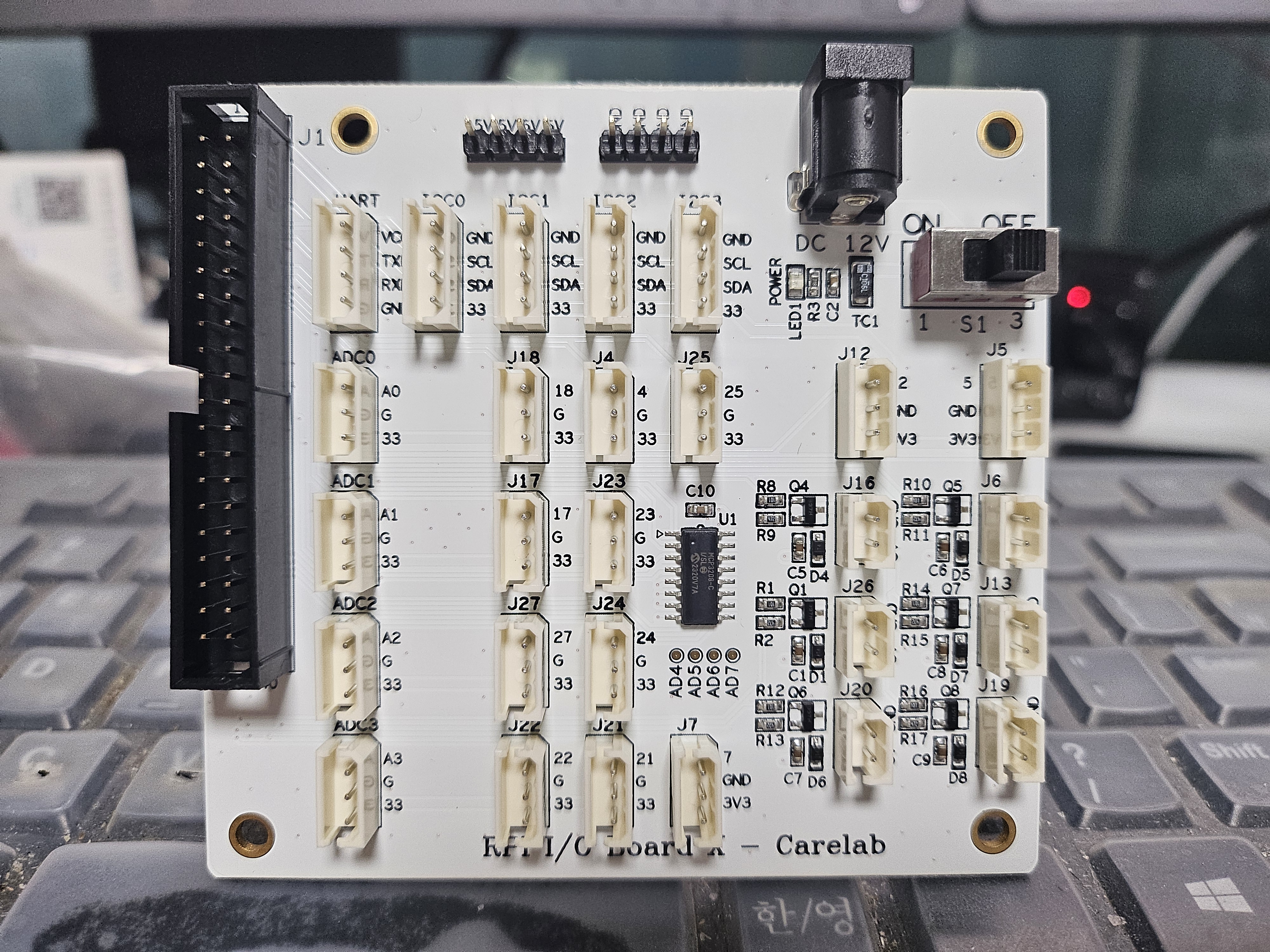

라즈베리파이 데이터 입력 출력 보드는 라즈베리파이 사용자가 센서 데이터를 수집하고, 다양한 액츄에이터를 제어하기 쉽도록 만든 인터페이스 보드입니다.



라즈베리파이의 GPIO 사용할 때 반드시 필요한 보드입니다. 데이터 IO 보드는 40 Pin 플랫 케이블을 사용하여 라즈베리파이 보드와 연결하여 모든 GPIO 포트를 사용할 수 있습니다.



무엇보다 간단하고 쉽게 사용하실 수 있습니다. 모든 커넥터에 GPIO 핀 번호가 표기되어 있으며, 제공하는 데이터 케이블로 즉시 연결하여 데이터를 수집하고 액츄에이터를 제어할 수 있습니다.



데이터 IO 보드를 사용하면 많은 센서를 동시에 연결해 데이터 수집이 가능하고, DC 5V와 12V로 구동하는 액츄에이터를 최대 6개까지 제어할 수 있습니다.





제품 특징

1. 라즈베리파이 GPIO를 통해 외부 센서 데이터 수집

2. 라즈베리파이 연결용 40 Pin 플랫 케이블

2. 인터페이스 40 pin GPIO(라즈베리 파이) GPIO 커넥터

3. 전원 공급 DC 3.3V, DC 5V, DC12V GPIO 커넥터

4. 4 채널 ADC 커넥터 MCP3208 사용

5, 4 포트 SPI 인터페이스 커넥터

6. DC 3.3V UART 커넥터 1 포트 출력

7. DC 5V 액츄에이터 출력 4 포트

8. DC 12V 액츄에이터 출력 4 포트



제공 사항

1. 라즈베리파이 데이터 IO 보드 1개

2. I2C 센서 케이블 4개(UART 통신 인터페이스 사용 가능)

3. ADC 입력 케이블 2개

4. 액츄에이터 제어 케이블 3개(DC 5V, DC 12V 사용 가능)

5. DC 12, 3A 전언 어댑터

6. 사용자 매뉴얼(pdf 제공)

7. 소스 코드: C, C++, Python 코드



매뉴얼 구성



1. 라즈베리파이 데이터 IO 보드 구성



2. 데이터 IO 보드 사양



전기적 Specification



하드웨어 사양



소프트웨어 사양



기구 사양





3. 데이터 IO 보드 사용법

- I2C

-UART

-SPI 인터페이스 실습(ADC M3280)

-Analog 센서 데이터

-Digital 센서 데이터

-DC 5V 출력 제어

-DC12V 출력제어
