AtomS3 프로그래머블 컨트롤러 | ESP32-S3 칩: ESP32-S3FN8 칩으로 구동되는 AtomS3 는 광범위한 응용 분야에 고성능 및 다양한 기능을 제공합니다.
통합 WiFi: 내장 WiFi 기능으로 AtomS3 는 IoT 장치 및 연결된 프로젝트에 이상적이며 원활한 통신을 보장합니다.
컴팩트 디자인: 242413mm 크기의 AtomS3 는 임베디드 시스템 및 스마트 장치에 완벽한 작은 폼 팩터로 강력한 컴퓨팅을 제공합니다.
0.85 인치 IPS 화면: 세련된 디스플레이는 명확한 시각적 피드백을 제공하는 반면, 아래의 프로그래밍 가능한 버튼은 향상된 사용자 제어를 허용합니다.
온보드 센서: 6 축 자이로 센서 (MPU6886) 가 장착 된 AtomS3 는 정확한 모션 감지 및 방향 추적을 가능하게하여 프로젝트에 상호 작용 계층을 추가합니다.

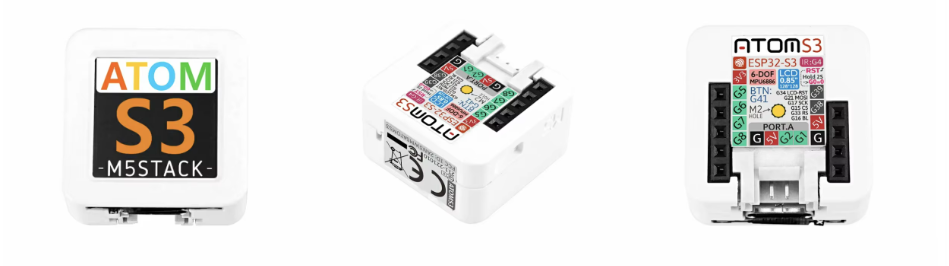

개요
AtomS3는 ESP32-S3 칩의 성능을 활용하는 고집적 프로그래밍 가능 컨트롤러입니다.이 컴팩트 컨트롤러는 통합 WiFi 기능과 8MB 온칩 FLASH 메모리를 포함한 다양한 기능을 자랑합니다.ESP32-S3 칩을 사용하는 AtomS3는 다양한 애플리케이션에 탁월한 성능과 다양성을 제공합니다.
AtomS3는 매끄러운 0.85인치 IPS 화면을 갖추고 있어 명확한 시각적 피드백과 사용자 상호 작용을 제공합니다.화면 하단에는 프로그래밍 가능한 버튼이 있어 기능을 사용자 정의하고 사용자 제어를 강화할 수 있습니다.5V~3.3V 회로가 내장되어 있어 안정적인 전원 공급으로 안정적인 작동이 가능합니다.컨트롤러에는 6축 자이로 센서 MPU6886이 통합되어 있어 정확한 동작 감지 및 방향 추적이 가능합니다.온보드 Type-C 인터페이스는 전원 공급과 펌웨어 다운로드 프로세스를 모두 용이하게 합니다.또한 AtomS3는 다양한 애플리케이션의 원활한 통합 및 확장을 위해 하단에 예약된 HY2.0-4P 확장 포트 1개, GPIO 6개 및 전원 핀을 제공합니다.

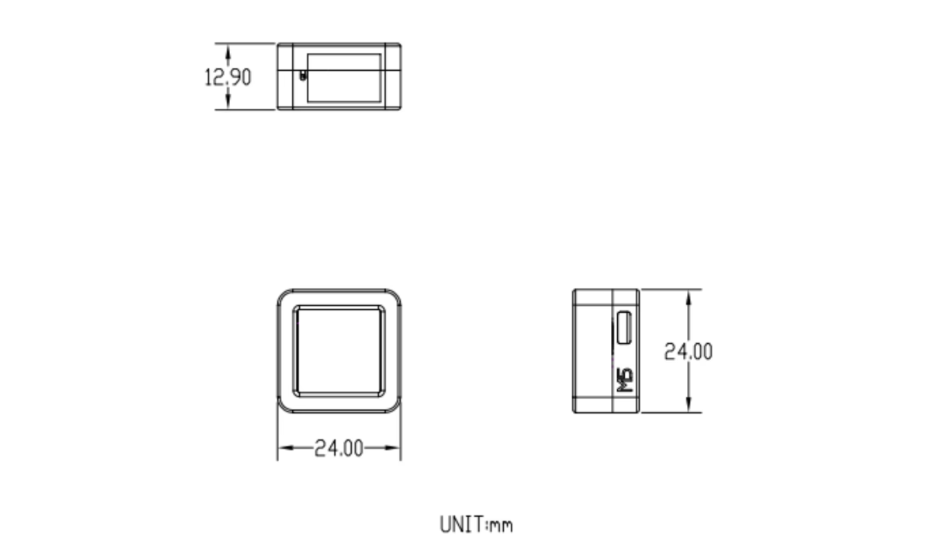

AtomS3는 크기가 24 *24 *13mm에 불과한 컴팩트함을 염두에 두고 설계되었습니다.작은 폼 팩터로 인해 다양한 임베디드 스마트 장치 애플리케이션에 적합합니다.로봇 공학, IoT 장치 또는 기타 임베디드 시스템이든 AtomS3는 프로젝트 요구 사항을 충족하는 강력하고 유연한 솔루션을 제공합니다.
알림: 펌웨어를 굽어야 하는 경우 내부 녹색 LED가 켜질 때까지 재설정 버튼을 길게(약 2초) 누른 다음 손을 떼면 됩니다. 이때 장치는 다운로드 모드로 들어가 굽기를 기다렸습니다.
LCD 백라이트를 제어할 때 PWM 주파수는 500Hz를 사용하는 것이 좋습니다.
특징
* ESP32-S3FN8을 기반으로 개발됨
* USB 다운로드 기능 제공
* 3축 자이로스코프 및 3축 가속도계 내장(MPU6886)
* 프로그래밍 가능한 키
* 0.85인치 LCD 화면
* 적외선 방출 기능

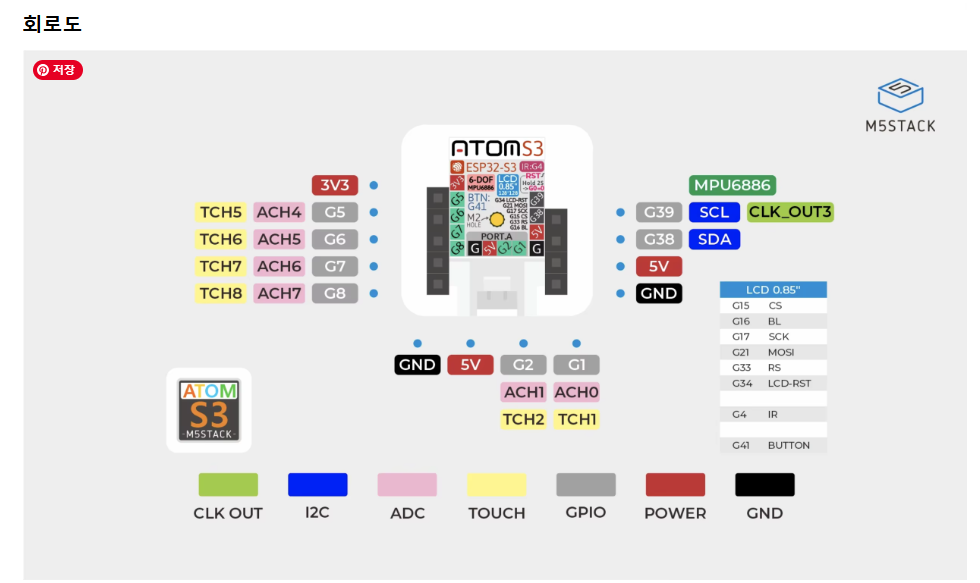

* 확장 가능한 핀 및 인터페이스
* 개발 플랫폼: Arduino, UIFlow
포함
1x AtomS3
응용 프로그램
* IoT 노드
* 마이크로컨트롤러
* 웨어러블
1. ESP32-S3 칩: ESP32-S3FN8 칩으로 구동되는 AtomS3 는 강력한 듀얼 코어 처리를 제공하여 다양한 임베디드 시스템 애플리케이션에 이상적입니다.
2. 0.85 인치 IPS 화면: 0.85 인치 IPS 화면은 명확하고 생생한 시각적 피드백을 제공하여 장치와의 사용자 상호 작용을 향상시킵니다.
3. 프로그래머블 버튼: AtomS3 는 디스플레이 아래에 사용자 정의 가능한 버튼을 장착하여 유연한 사용자 입력 및 제어 옵션을 제공합니다.
4. 6 축 자이로 센서 (MPU6886): 내장 6 축 자이로 및 가속도계는 로봇 공학 및 모션 기반 프로젝트에 이상적인 정확한 모션 감지 및 방향 추적을 가능하게합니다.

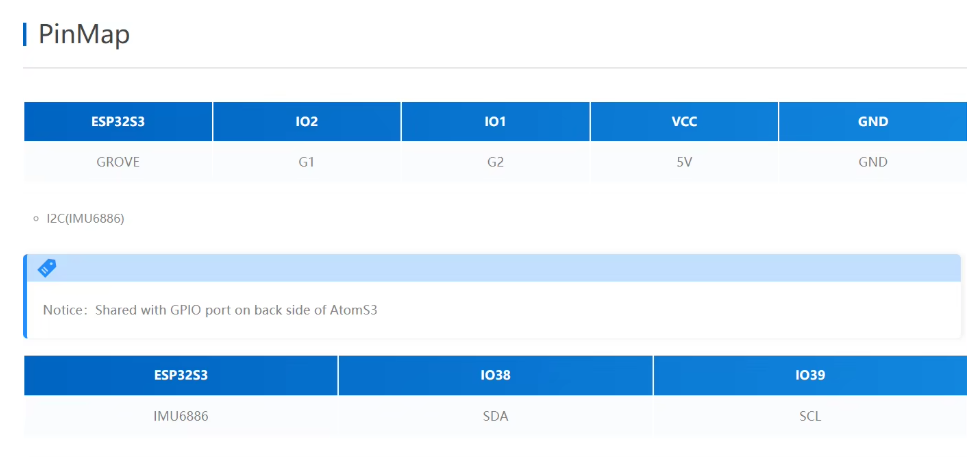

5. HY2.0-4P 확장 포트: HY2.0-4P 포트는 다양한 프로젝트 사용자 정의를 제공하는 추가 I2C 모듈 또는 센서의 통합을 허용합니다.
6. Type-C 인터페이스: Type-C 포트는 전원 공급 장치를 제공하고 펌웨어 다운로드를 지원하여 개발 및 배포 프로세스를 단순화합니다.
7. 컴팩트 한 디자인: 24*24*13mm 만 측정하는 AtomS3 는 매우 컴팩트하여 IoT 장치, 웨어러블 및 기타 소형 폼 팩터 애플리케이션에 적합합니다.
8. 8MB 플래시 스토리지: 내장 8MB 플래시 메모리는 프로그램 코드, 펌웨어 및 데이터 처리 요구를위한 충분한 저장 공간을 보장합니다.
** 작고 강력한 **
AtomS3 는 로봇 공학에서 IoT 장치에 이르기까지 다양한 응용 프로그램을 위해 설계된 작고 다양한 프로그래머블 컨트롤러입니다. 강력한 ESP32-S3 칩으로 구동되는이 제품은 고성능 처리, WiFi 연결 및 컴팩트 한 폼 팩터로 여러 프로그래밍 가능한 기능을 제공합니다. 0.85 인치 IPS 화면은 명확한 비주얼을 제공하고 프로그래밍 가능한 버튼은 사용자 상호 작용을 향상시킵니다.
** 통합 센서 및 인터페이스 **
AtomS3 는 컨트롤러를 뛰어 넘습니다. 여기에는 내장 된 6 축 자이로 센서 (MPU6886) 가 포함되어있어 정확한 방향 추적 및 모션 감지가 가능합니다. HY2.0-4P 포트는 I2C 센서와 쉽게 통합 할 수 있으며 6 개의 GPIO 핀을 확장 할 수있어 프로젝트 사용자 정의를위한 무한한 가능성을 제공합니다. Type-C 인터페이스는 전원 공급 장치 및 펌웨어 다운로드 프로세스를 단순화합니다.
** IoT 및 임베디드 애플리케이션에 이상적 **
AtomS3 의 컴팩트 한 크기와 강력한 기능으로 IoT 노드, 웨어러블 및 기타 임베디드 시스템을위한 완벽한 솔루션입니다. 8MB 플래시 메모리는 복잡한 프로그램 코드를위한 충분한 공간을 제공하며 내장 센서는 대화 형 응용 프로그램을 허용합니다. 홈 오토메이션, 로봇 공학 또는 센서 기반 프로젝트를 위해 AtomS3 는 프로젝트 요구를 충족시키는 유연하고 강력한 도구입니다.

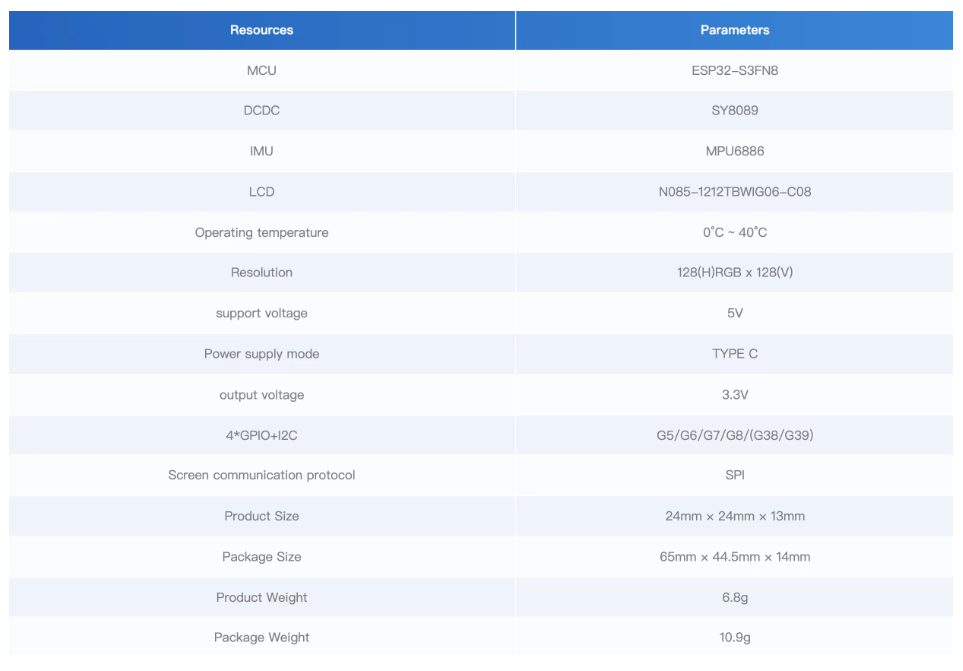

사양





더욱 좋은 정보를 제공하겠습니다.~ ^^
