Seeed Studio XIAO ESP32-C3 + GC9A01 원형 디스플레이

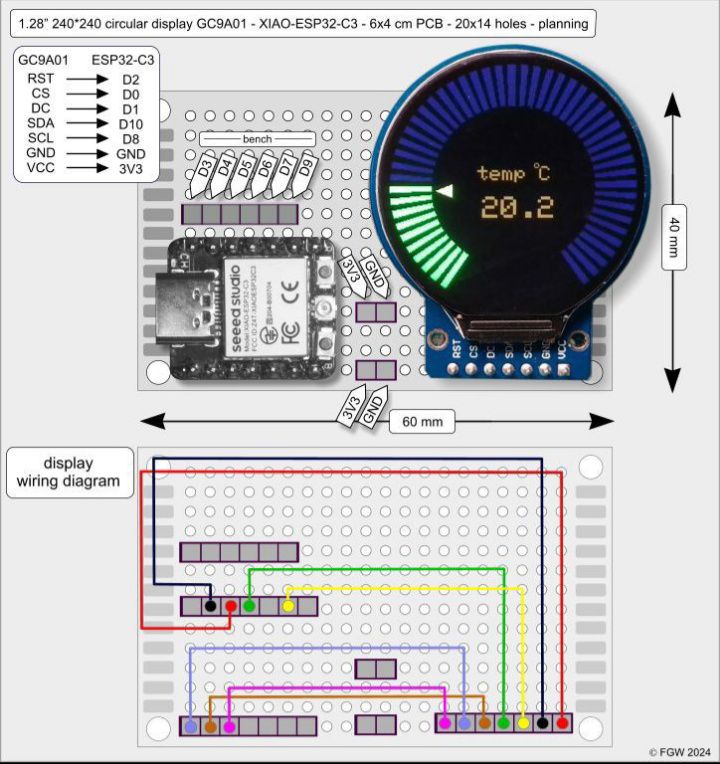

이 이미지는 1.28"(240x240픽셀) GC9A01 원형 디스플레이와 6x4cm(20x14홀) 타공판의 Seeed Studio XIAO ESP32-C3 개발 기판 간의 연결 다이어그램을 보여줍니다.

이미지 설명:

1. 상단:
ESP32-C3에 연결된 GC9A01 디스플레이로, 반원형 눈금과 "20.2°C"의 온도 수치가 표시된 그래픽 인터페이스가 있습니다.
디스플레이와 ESP32-C3 마이크로컨트롤러 간의 연결이 표시되어 있습니다.

2. 연결 보드(GC9A01 - ESP32-C3):
RST → D2
CS → D1
DC → D10
SDA → D4
SCL → D3
GND → GND
VCC → 3V3

3. 하단:
디스플레이와 ESP32-C3 간의 연결을 나타내는 다른 색상으로 배선 다이어그램이 천공 보드에 표시되어 있습니다.
보드의 케이블 라우팅 및 구성 요소 위치가 자세히 설명되어 있습니다.

결론:

이 이미지는 물리적 레이아웃과 배선 다이어그램을 모두 보여주는 브레드보드에 ESP32-C3을 장착한 GC9A01 디스플레이의 연결 및 조립 계획입니다.
