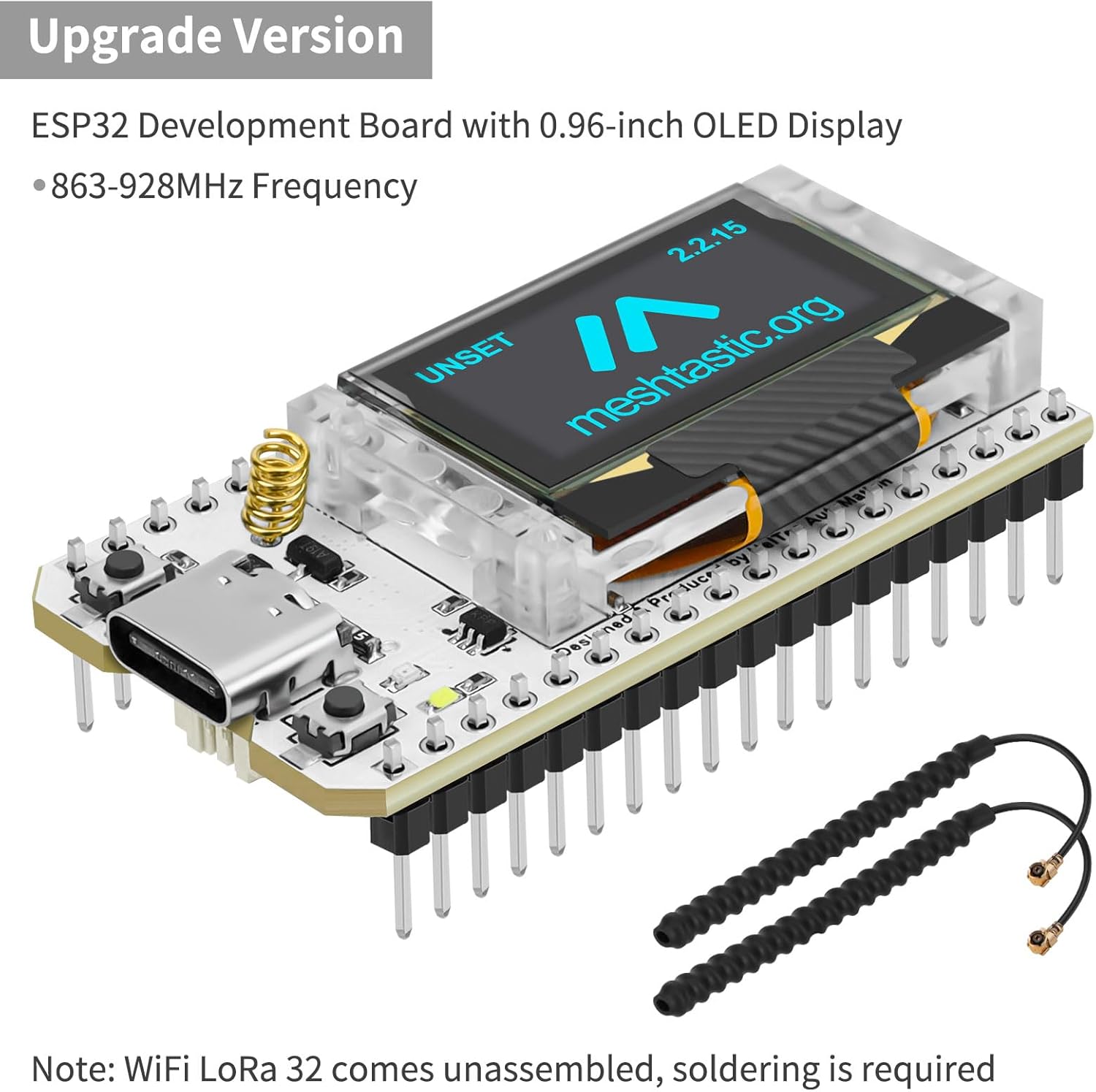

ESP32 LoRa V3 개발 보드 915MHz Antenna



보호 케이스 및 915MHz 안테나, 통합 WiFi Bluetooth SX1262 CP2102 메시스틱 IoT 아두이노 지능형 장면용 0.96인치 OLED 디스플레이 유형 C가 포함된 메이커포커스 ESP32 LoRa V3 개발 기판(메시스틱 IoT 아두이노 지능형 장면용)



이 항목 정보



아두이노 개발 환경 지원: 지원 ESP32 + LoRaWAN 프로토콜 아두이노 라이브러리, 이것은 LoRaWAN 프로토콜을 실행하는 모든 LoRa 게이트웨이와 통신 할 수있는 표준 LoRaWAN 프로토콜입니다



사용하기 쉽습니다: 우수한 RF 회로 설계와 저전력 설계를 갖춘 ESP32 개발 보드는 스마트 시티, 농장, 가정, 산업 제어, 주택 보안, 무선 검침 및 IoT 개발자를 위한 최고의 옵션입니다



완벽한 디자인: 통합 WiFi, LoRa, Bluetooth 세 가지 네트워크 연결, 온보드 WiFi, Bluetooth 전용 2.4GHz 금속 스프링 안테나, LoRa 사용을 위한 예약된 IPEX(U.FL) 인터페이스. 프로그램 다운로드, 디버깅 정보 인쇄에 편리한 통합 CP2102 USB-직렬 포트 칩



전원 공급 장치: 온보드 SH1.25 배터리 인터페이스, 통합 리튬 배터리 관리 시스템; 또한 Type-C 인터페이스를 사용하여 개발 보드에 전원을 공급할 수 있으며, 완벽한 ESD 보호, 단락 보호, RF 차폐 및 기타 보호 조치를 갖춘 인터페이스 OLED 디스플레이: 온보드 0.96 인치 128 * 64 도트 매트릭스 OLED 디스플레이, 디버깅 정보, 배터리 전원 및 기타 정보를 표시하는 데 사용할 수 있습니다.

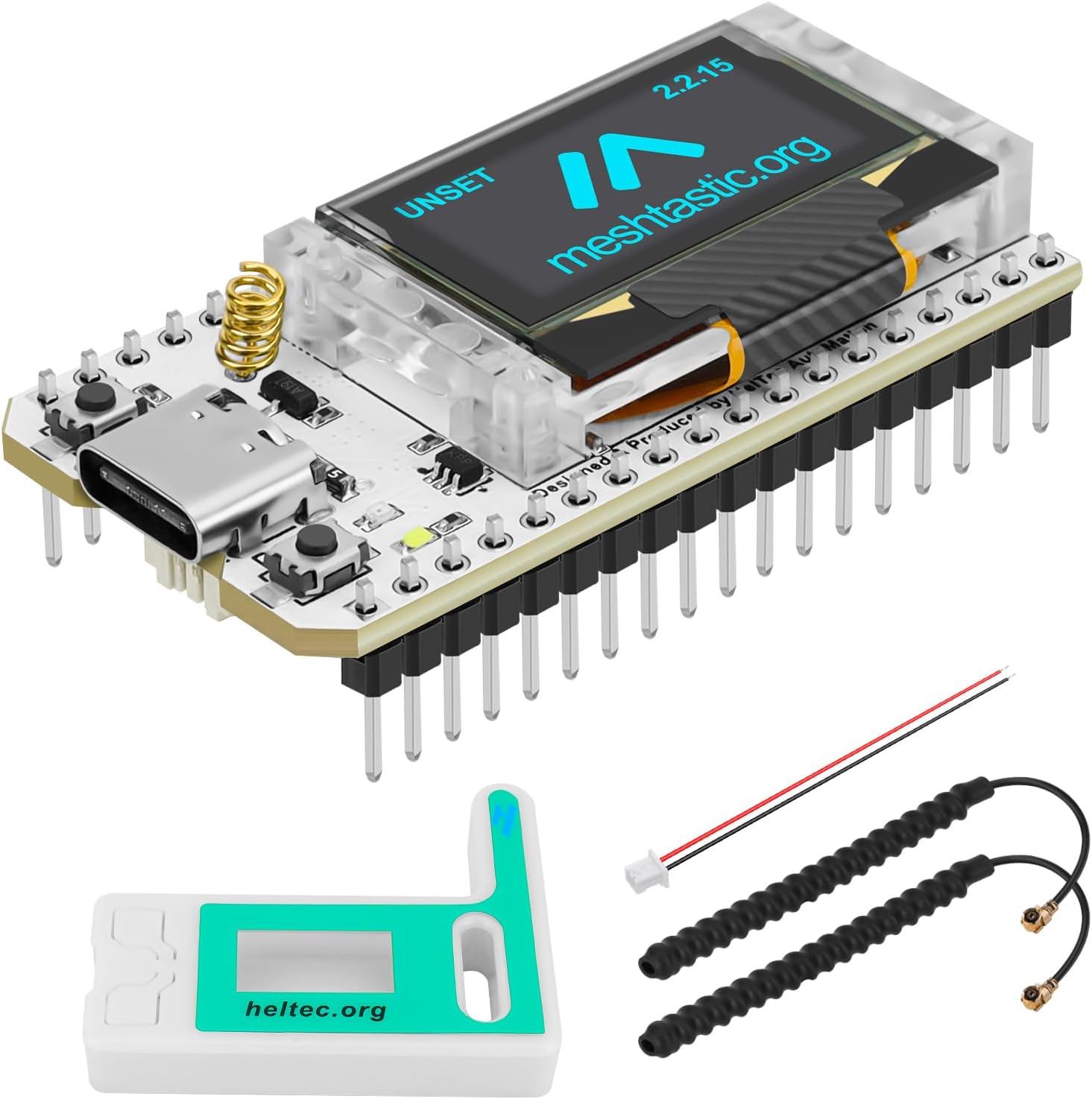

구성품

1 * WiFi LoRa 32

2 * 핀 헤더

1 * 전원 코드

1 * 보호 케이스

1 * 915MHz 안테나



제품 설명



WiFi LoRa 32 (V3)는 고전적인 IoT 개발 보드입니다. 스마트 시티, 농장, 가정, 산업 제어, 주택 보안, 무선 검침 및 IoT 개발자를 위한 최고의 옵션입니다.

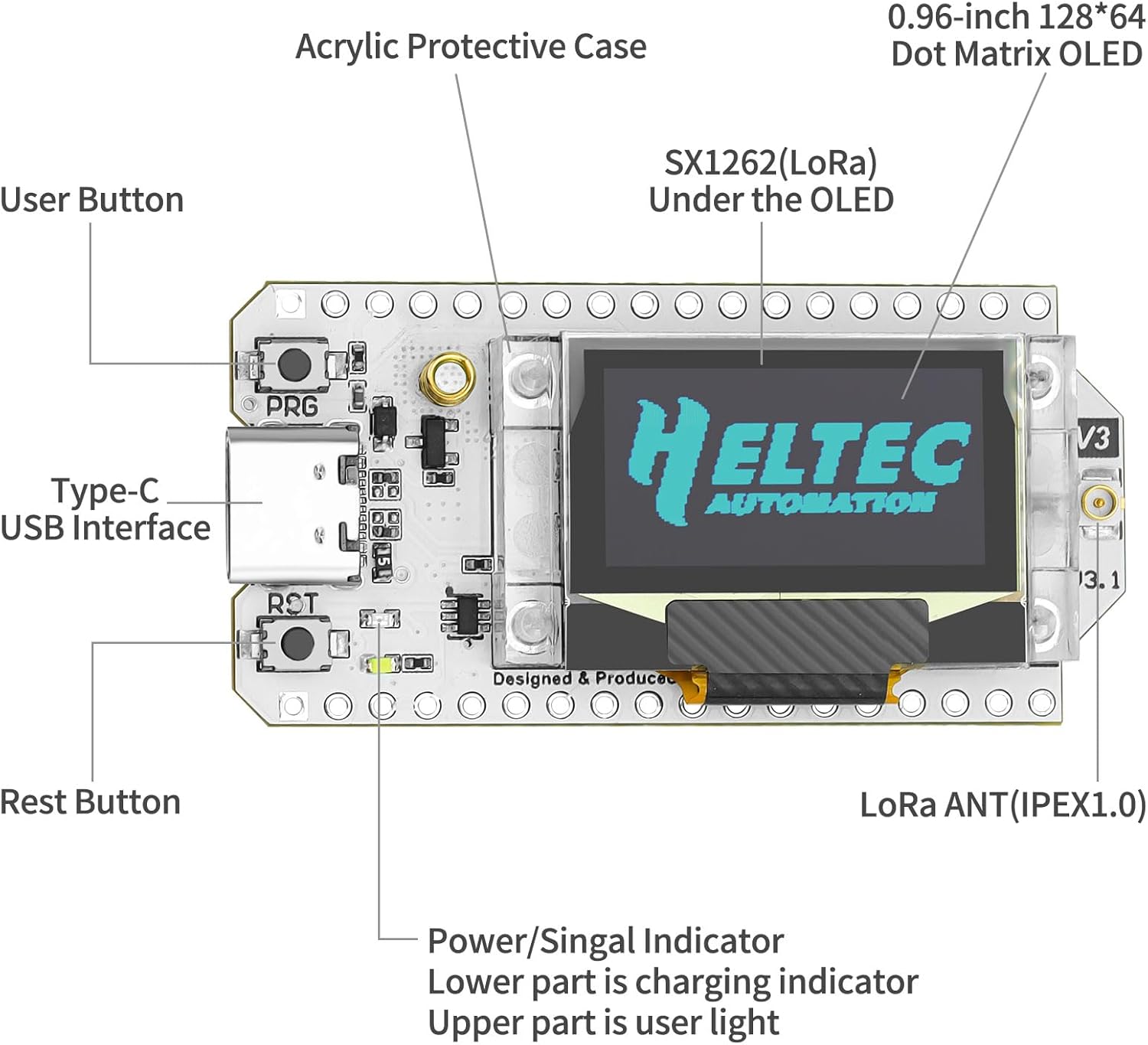

특징:

1. 마이크로프로세서: ESP32-S3FN8(최대 240MHz 주파수)

2. SX1262 LoRa 노드 칩

3. 우수한 RF 회로 설계 및 저전력 설계

4. 완벽한 전압 조정기, ESD 보호, 단락 보호, RF 차폐 및 기타 보호 조치를 갖춘 Type-C USB 인터페이스

5. 온보드 SH1.25-2 배터리 인터페이스, 통합 리튬 배터리 관리 시스템

6. 통합 Wi-Fi, LoRa, Bluetooth 세 가지 네트워크 연결, 온보드 Wi-Fi, Bluetooth 전용 2.4GHz 금속 스프링 안테나, LoRa 사용을 위한 예약된 IPEX(U.FL) 인터페이스

7. 온보드 0.96인치 128*64 도트 매트릭스 OLED 디스플레이는 디버깅 정보, 배터리 전원 및 기타 정보를 표시하는 데 사용할 수 있습니다

8. 프로그램 다운로드 및 디버깅 정보 인쇄에 편리한 CP2102 USB-직렬 포트 칩 통합

9. 아두이노 개발 환경 지원

10. ESP32 + LoRaWAN 프로토콜 아두이노 라이브러리 제공, LoRaWAN 프로토콜을 실행하는 모든 LoRa 게이트웨이와 통신 할 수있는 표준 LoRaWAN 프로토콜

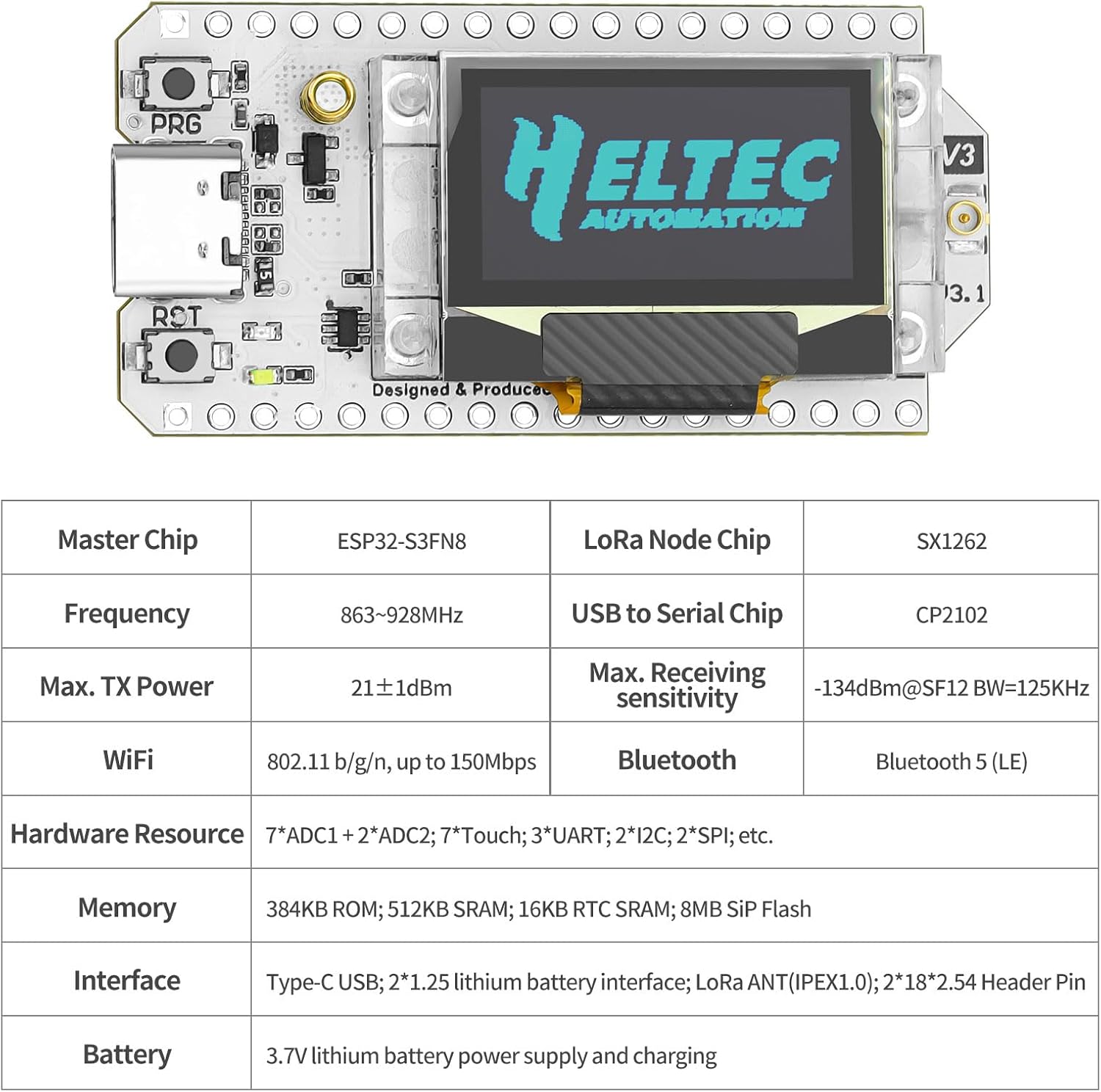

파라미터:

• Max. TX 전력: 21 ± 1dBm
• 최대. 수신 감도: -139dBm
• Wi-Fi: 802.11 b/g/n, 최대 150Mbps
• Bluetooth: 블루투스 LE, 블루투스 5, 블루투스 메시

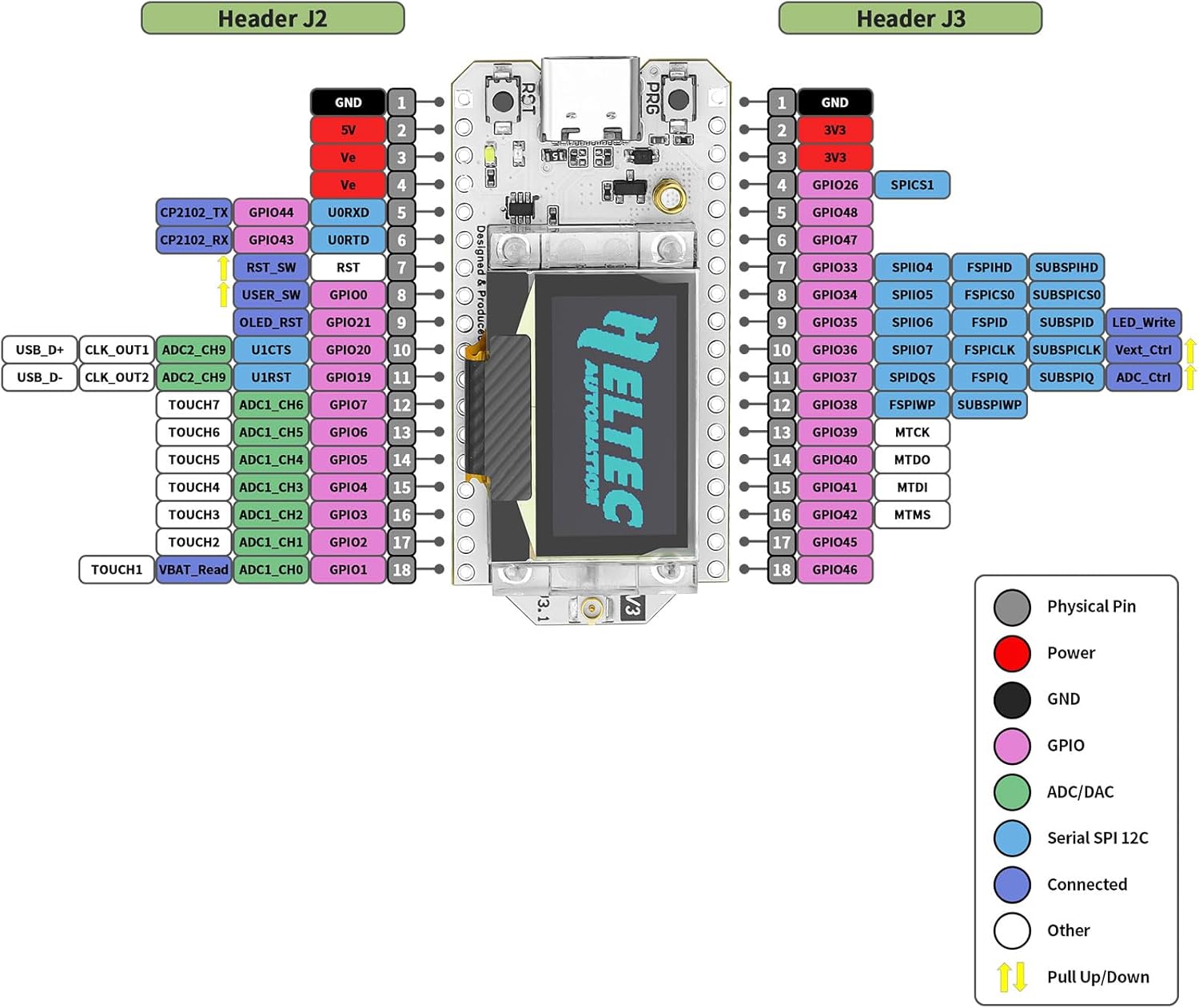

• 하드웨어 리소스: 7*ADC1 + 2*ADC2; 7*터치; 3*UART; 2*I2C; 2*SPI; 등
• 메모리: 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP 플래시

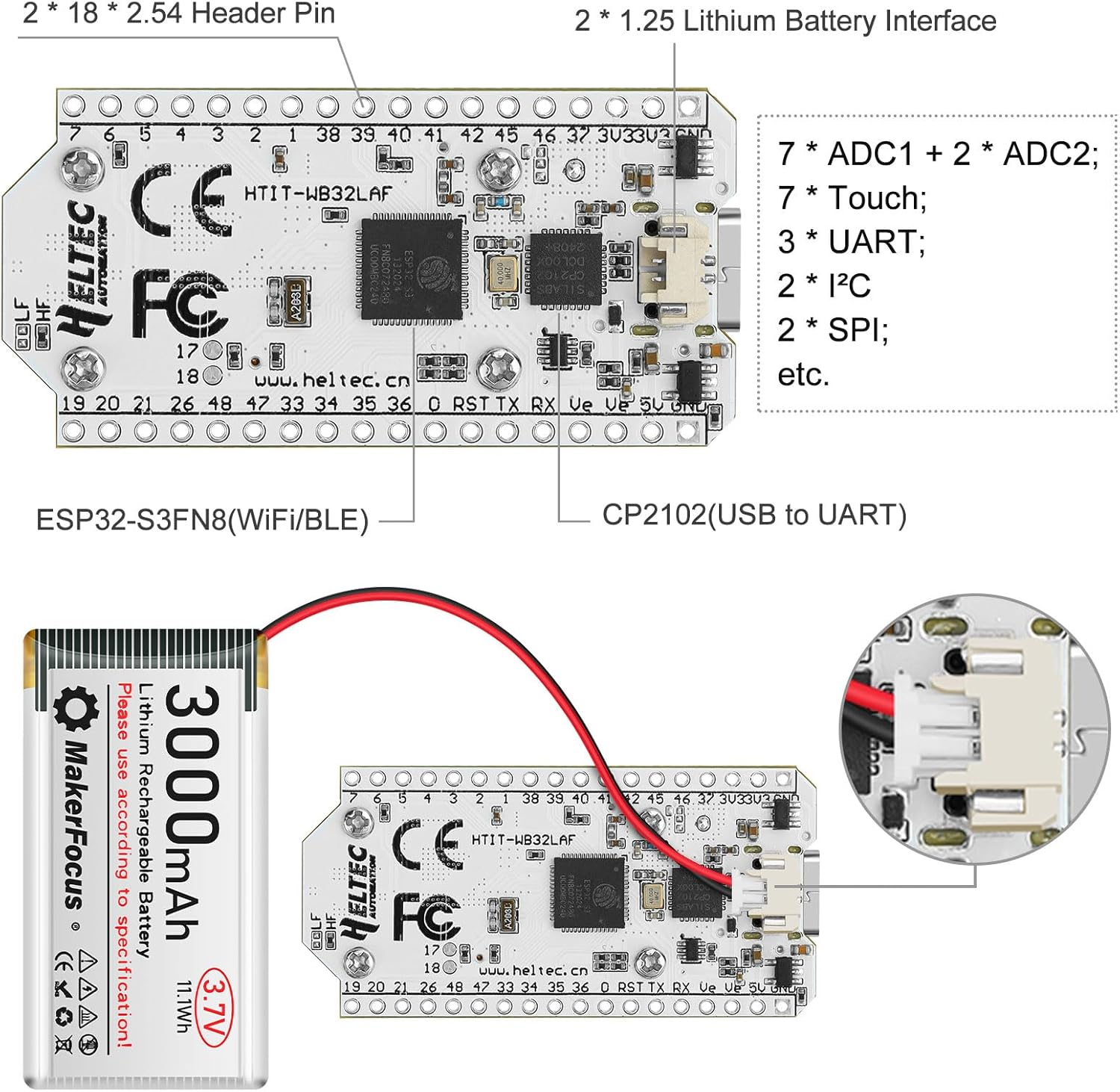

• 인터페이스: Type-C USB; 2 * 1.25 리튬 배터리 인터페이스; LoRa ANT (IPEX1.0); 2 * 18 * 2.54 헤더 핀 배터리 : 3.7V 리튬 배터리 전원 공급 및 충전
• 작동 온도 : -20 ~ 70 ℃

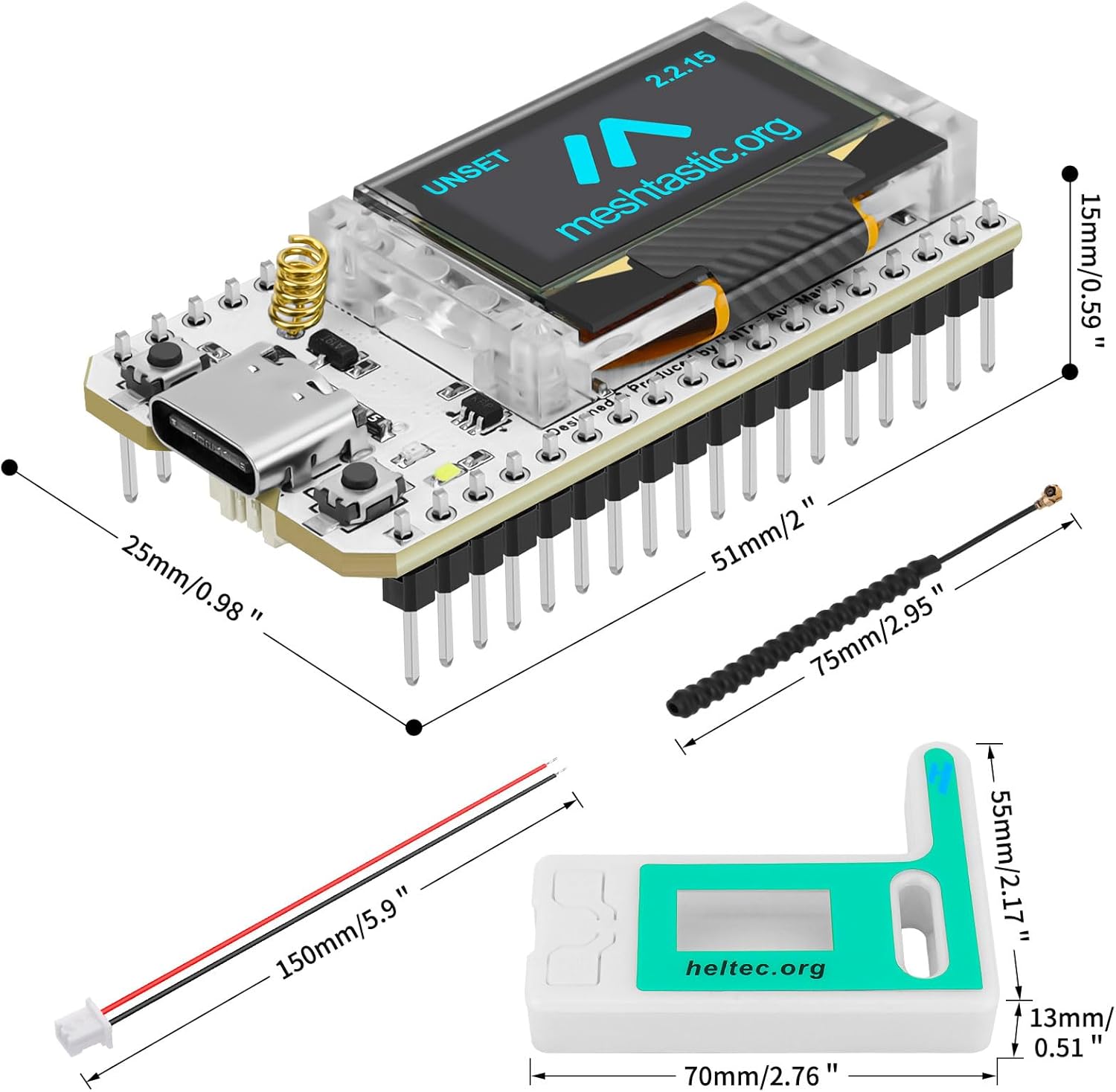

• 치수: 50.2 * 25.5 * 10.2 mm



패키지 내용물:



1 * WiFi LoRa 32 (V3)

2 * 핀 헤더

2 * 안테나

1 * 전원 코드

1 * 보호 케이스
