아두이노 메가 헤더를 납땜하지 않은 보드

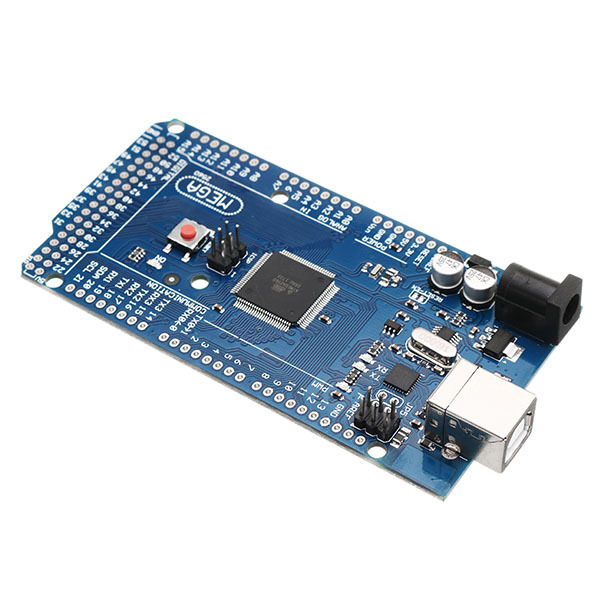

Mega 2560 R3 ATmega2560-16AU 개발 기판(USB 케이블 미포함) - 공식 아두이노 기판과 호환되는 제품

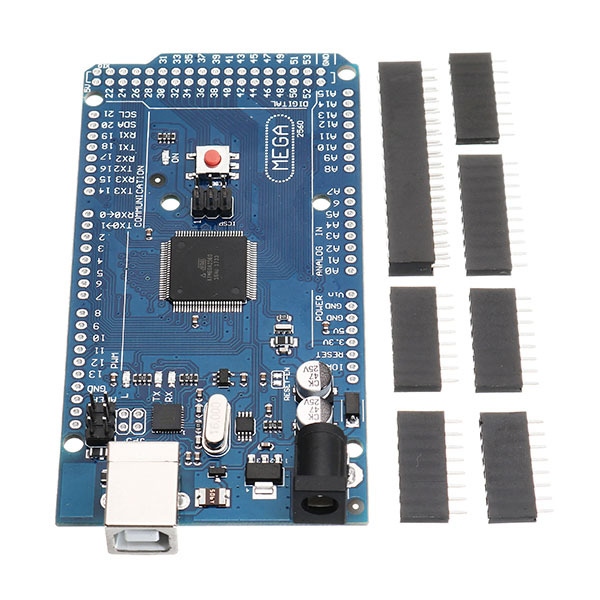

설명: USB 케이블과 납땜 제거 핀 헤더가 없는 Arduino 호환 R3 Mega2560 ATmega2560-16AU 제어 보드입니다.

Arduino Mega는 ATmega2560 코어 마이크로컨트롤러 개발 보드로, 54개의 디지털 I/O 입출력 단자(14개 그룹은 PWM 출력), 16개의 시뮬레이션 입력 단자, 4개의 UART(하드웨어 직렬 포트)를 갖추고 있으며, 16MHz 크리스털 발진기를 사용합니다. 부트로더를 사용하면 다른 외부 작성기를 거치지 않고 USB를 통해 직접 프로그램을 다운로드할 수 있습니다.



선택 사항인 USB 전원의 일부를 공급하거나 AC-DC 어댑터와 배터리를 사용하여 외부 전원으로 사용할 수 있습니다.



Arduino 주변 장치 모듈에 Java(크로스 플랫폼) C 언어 개발 환경을 사용한다는 개념과 함께 원본 코드를 공개함으로써 빠르게 성장했습니다. Arduino가 주목을 받는 주된 이유는 플래시 메모리 또는 프로세싱과 같은 소프트웨어 통신을 통해 Arduino 언어를 빠르게 사용하여 멀티미디어 인터랙티브 작품을 만들 수 있기 때문입니다.



아두이노 개발 IDE 인터페이스는 오픈 소스 원칙을 기반으로 하며, 프로젝트 작업, 학교 수업, 모터 제어, 인터랙티브 작업 등 다양한 용도로 무료로 다운로드할 수 있습니다.



전원 공급 장치 설계



아두이노 메가는 USB 직접 전원 공급 장치 또는 외부 전원 공급 장치 두 가지 전원 공급 방식을 지원합니다.



전원 공급 장치는 자동으로 전환됩니다. 외부 전원 공급 장치(AC-DC 어댑터 또는 배터리)는 제어판에서 선택할 수 있습니다. 공급 전압 범위는 6V ~ 12V로 제한됩니다. 6V 미만으로 공급되는 경우 I/O 포트에 5V 전압이 공급되지 않아 불안정해질 수 있습니다. 12V를 초과하는 전압을 공급하는 경우, 레귤레이터가 과열 보호 기능을 작동시켜 아두이노 메가가 손상될 가능성이 높습니다. 따라서 6.5V ~ 12V의 전원을 사용하는 것이 좋으며, 7.5V 또는 9V의 전원을 사용하는 것이 좋습니다.



개발 보드는 공장에서 각 제품을 엄격하게 테스트하여 Blink 소형 프로그램을 작성합니다. 제품에 전원이 공급되면 L 램프가 3초간 켜졌다가 1초간 꺼지는지 확인하십시오. 보드의 양호 여부를 확인하기 위해 끊임없이 반복합니다.



칩은 아두이노 정품입니다.





Specification:

Microcontroller: ATmega2560
Operating voltage: 5V
Input voltage (recommended): 7-12V
Input voltage (limits): 6-20V
Digital I / O pins: 54 (of which 14 provide PWM output)
Analog input pins: 16
DC current per I / O pin: 40 mA
DC current for 3.3V Pin: 50 mA
Flash Memory: 256 KB of which 4 KB used by bootloader
SRAM: 8 KB
EEPROM: 4 KB
Clock Speed: 16MHz

Package included:

1 x  Mega 2560 R3 ATmega2560-16AU Development Board
