DFRobot FireBeetle 2 ESP32-C5 IoT 개발 보드는 듀얼밴드 WiFi 6, Bluetooth 5.0 LE, Zigbee, Thread, Matter 연결성을 제공하며, 전원 및 프로그래밍용 USB-C 포트와 확장을 위한 두 개의 GPIO 헤더를 갖추고 있습니다. 해당 회사는 Arduino 프로그래밍 및 Home Assistant 통합에 대한 지침을 제공합니다. 이 보드는 MicroPython, PlatformIO 및 ESP-IDF 프레임워크도 지원합니다.



FireBeetle 2 ESP32-C5 IoT 개발 보드는 GDI 디스플레이 인터페이스, LiPo 배터리 지원을 제공합니다.



얼마 전, 듀얼 밴드 WiFi 6를 지원하는 ESP32-C5 보드가 부족해서 아쉬웠는데 , DFRobot에서 만든 FireBeetle 2 ESP32-C5 IoT 개발 보드를 보니 좀 더 인내심을 가져야겠다는 생각이 들었습니다.



ESP32-C5 보드는 4MB 플래시 메모리, USB-C 포트, LiPo 배터리 커넥터, 확장용 GPIO 헤더 2개, 그리고 SPI/I2C 터치스크린 디스플레이를 추가할 수 있도록 설계된 GDI 디스플레이 커넥터를 갖추고 있습니다. 새로운 RISC-V 보드는 FireBeetle 2 ESP32-S3 와 기능과 폼팩터가 거의 동일합니다 . 5GHz WiFi와 Zigbee, Thread, Matter를 위한 802.15.4 무선 통신 기능이 추가되었지만, 카메라 커넥터가 없고 메모리와 저장 공간도 줄었습니다.

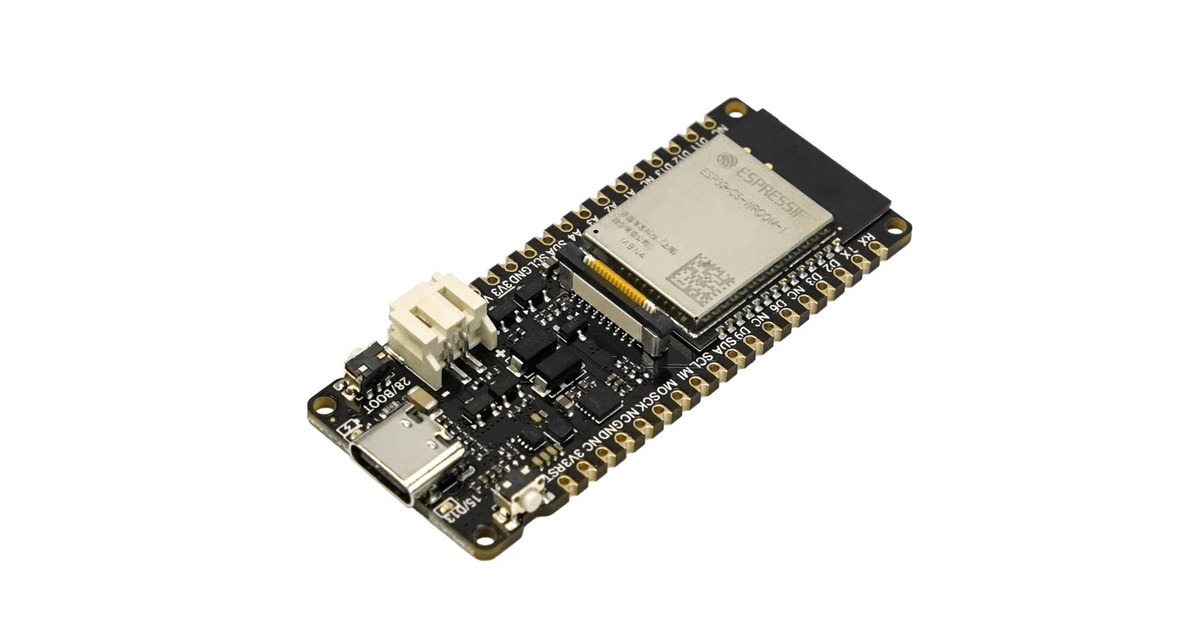

Firebeetle 2 ESP32-C5 IoT 개발 보드



FireBeetle 2 ESP32-C5 사양:



무선 모듈 – ESP32-C5-WROOM-1-N4



SoC – 에스프레시프 시스템 ESP32-C5



CPU

• 최대 240MHz의 단일 코어 32비트 RISC-V 프로세서
• 전력에 민감한 애플리케이션을 위한 메인 프로세서 역할을 하는 40MHz 저전력 RISC-V 코어



메모리 – 칩 내 384KB SRAM



저장 장치 – 320KB ROM, 외부 플래시 지원



연결성

• 듀얼 밴드(2.4/5GHz) 802.11ax WiFi 6, 802.11b/g/n WiFi 4 하위 호환성
• WiFi 모드: 스테이션 모드, SoftAP 모드, SoftAP + 스테이션 모드 및 무차별 모드
• 메시 지원 Bluetooth 5.0 Low Energy(LE), 최대 2Mbps 데이터 전송 속도
• Zigbee 3.0, Thread 1.3 및 Matter를 위한 최대 250Kbps의 802.15.4 무선



저장 장치 – 4MB SPI 플래시



PCB 안테나



디스플레이 인터페이스 – SPI, I2C, 백라이트 기능을 갖춘 18핀 GDI FPC 커넥터…



USB – 1x USB-C 포트



확장 – 14핀 + 18핀 GPIO 헤더

• 최대 18개의 디지털 I/O
• 1x SPI, 3x UART(1x LPUART), 2x I2C(1x LP I2C)
• 아이투에스
• LED PWM 컨트롤러
• 적외선 수신기 핀
• 7개 채널을 갖춘 12비트 SAR ADC
• 3개의 수신 채널과 3개의 송신 채널을 갖춘 DMA 컨트롤러
• 5V, 3.3V 및 GND 전원 신호



기타

• 재설정 및 부팅/사용자(GP28) 버튼
• 사용자 LED, 충전 LED



전원 공급 장치

• USB-C 포트를 통한 5V
• 태양광 패널을 위한 VIN 핀을 통한 4.5V ~ 6V
• 배터리 레벨 감지 기능이 있는 3.7-4.2V 리튬이온 배터리용 2핀 커넥터, 최대 0.5A 충전 전류
• 절전 모드 전력 소비 – 21 μA(배터리 구동)



치수 – 60 x 25.4mm

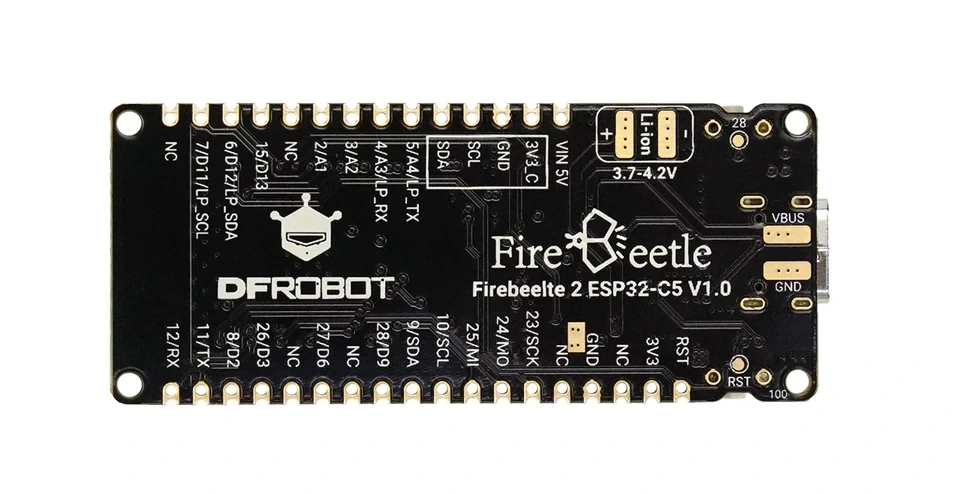

Firebeetle 2 ESP32-C5 듀얼 밴드 WiFi 6 IoT 보드이 회사는 Arduino IDE를 시작하기 위한 지침을 제공합니다(기본적으로 ESP32C5 Dev 모듈을 추가하는 것과 동일). 또한 위키에서 ESP-IDF 프레임워크, MicroPython, PlatformIO에 대한 일반 튜토리얼에 대한 링크도 제공 합니다. 또한 PDF 회로도, 데이터시트, 추가 하드웨어 문서도 찾을 수 있습니다.



특히 GDI 인터페이스는 해당 회사의 6가지 다른 디스플레이를 지원한다는 사실을 알 수 있습니다.



• 1.54인치 240×240 IPS 광각 TFT 디스플레이
• 1.8인치 128×160 IPS TFT LCD 디스플레이
• 2.0인치 320×240 IPS 광각 TFT 디스플레이
• 2.8인치 320×240 IPS TFT 저항식 터치 디스플레이
• 3.5인치 480×320 IPS TFT 정전식 터치 디스플레이
• 1.51인치 OLED 투명 스크린



이 회사는 또한 별도의 블로그 게시물 (즉, 위키에는 없음) 에서 DHT11 온도 및 습도 센서를 통합하는 자세한 지침과 함께 MQTT를 통한 Home Assistant 지원을 강조합니다 .

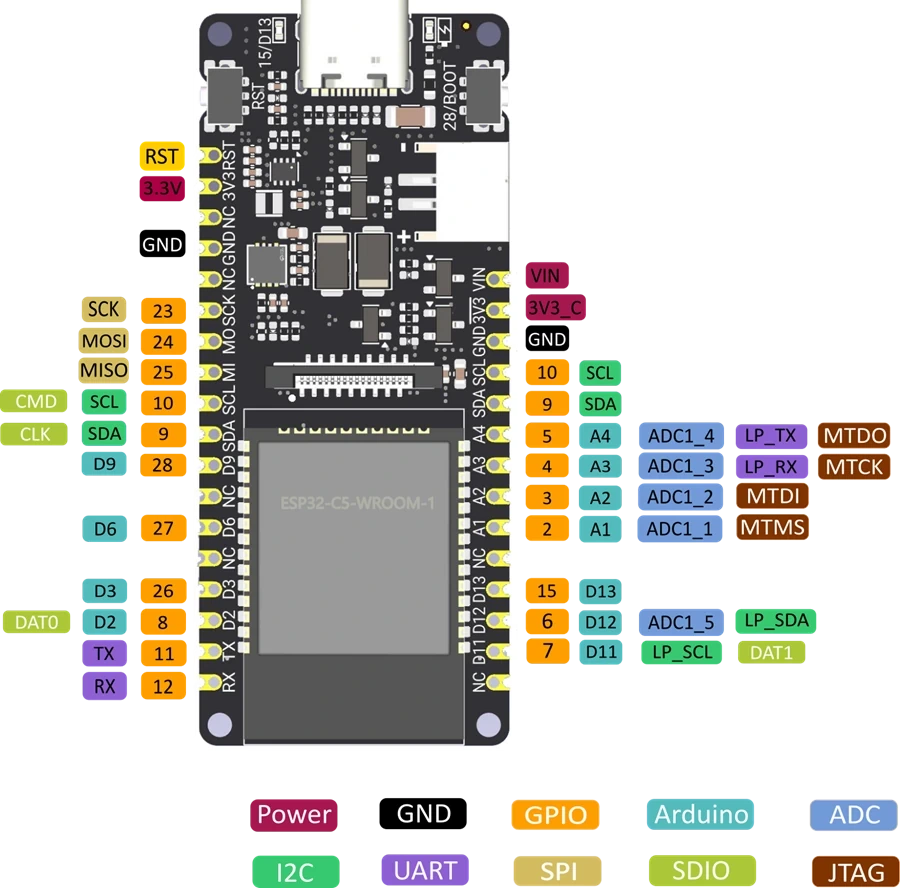

ESP32-C5 보드 핀아웃 다이어그램



핀아웃 다이어그램

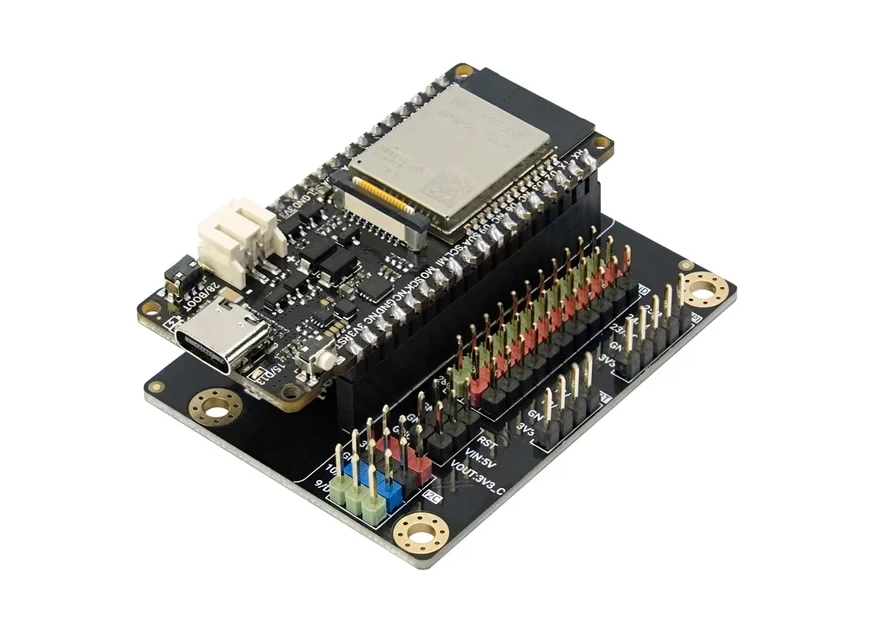

DFRobot은 Firebeetle 2 ESP32-C5 IoT 보드를 배송비 별도 6.90달러에 판매합니다 . 또는 같은 페이지에서 IO 보드가 포함된 키트를 8.90달러에 구매하여 센서를 더욱 쉽게 연결할 수 있습니다. 옵션 디스플레이를 구매하려면 DFRobot 스토어를 방문 하여 선택한 디스플레이가 GDI 인터페이스를 지원하는지 확인해야 합니다.









기사 출처 참고
