9 방향 로우 레벨 또는 하이 레벨 트리거 재생

A 、 제품 특성

1 、 소리 형성: MP3/WAV;
2 、 8 M 바이트의 메모리가 제공되며 전송 속도가 빠르며 8 분의 오디오 파일을 저장할 수 있습니다.
3 、 PC 소프트웨어를 설치할 필요가 없으며 다운로더를 사용할 필요가 없으며 컴퓨터에 직접 연결된 USB 케이블로 음성 콘텐츠를 간단하고 편리하게 복사 할 수 있습니다.
4 、 9 방향 일대일 제어 지원;
5 、 IO 결합 재생 지원, 최대 45 개의 음성 세그먼트 지원;
6 、 광범위한 응용 분야에서 높거나 낮은 수준의 트리거와 호환됩니다.
7 、 24 비트 DAC 출력, 음성 메시지의 충실도 보장;
8 、 "전원 켜기 원형 재생" 및 "트리거 재생" 과 같은 다양한 재생 모드를 자유롭게 설정할 수 있습니다. 이 모드는 중단되거나 중단되지 않으며 넓은 범위에 적용 할 수 있습니다.
9 、 DC 6-35V 와이드 전압 입력 지원, 스위칭 전원 공급 장치를 사용하여 전압, 저전력 소비를 줄입니다.
10 、 이 제품은 10W 파워 앰프 출력으로 제공되며, 좋은 음질과 큰 사운드를 제공합니다. 또한, 자동 조절 전위차계, 자유롭게 조절 가능한 볼륨, 모든 경우에 적합합니다.
11 、 3.5 W의 오디오 출력이 제공되며 외부 앰프 또는 스피커를 연결할 수 있습니다.;
12 、 외부 경보등 (12V) 을 연결하면 소리가 재생되는 동안 경고등이 깜박입니다 (확장 기능, 추가 장치가 필요합니다).
13 、 외부 적외선 센서 모듈, 적외선 방사 모듈, 음성 제어 모듈, 마이크로파 레이더 센서 모듈 등을 지원하여 재생 음성을 제어합니다. (확장 기능, 추가 장치 필요);
14 、 음성 재생을위한 무선 원격 제어 지원 (확장 기능, 추가 장치 필요);
15 、 산업 표준에 따라 설계되었으며 강력한 간섭 방지 기능이 있습니다.

B 、 전기 파라미터

1 、 작동 전압: DC 6 ~ 35V
2 、 출력 전력: 10W/8Ω
3 、 오디오 형식: MP3 、 WAV
4 、 대기 전류: 15MA
5 、 최대 작동 전류: 1000MA
6 、 작업 온도:-40 ~ + 85 ℃ (산업 표준)
7 、 작업 수분: 10% ~ 90%

C. 응용 분야

1 、 자동차 안전 음성 방송;
2 、 도로 운송 검사 및 요금소의 음성 안내;
3 、 기차역, 버스 정류장, 공항 보안 검사 음성 안내;
4 、 전원, 통신 및 금융 비즈니스 홀에 대한 음성 프롬프트;
5 、 차량이 채널을 출입하여 음성 프롬프트를 확인합니다.
6 、 다방향 음성 경고 또는 장치 작동 가이드 음성 프롬프트;
7 、 액세스 제어 음성 프롬프트;
8 、 기계 및 전기 장비 결함 음성 경보;
9 、 화재 경보 경보 프롬프트;
10 、 자동 방송 장비, 시간 방송 등

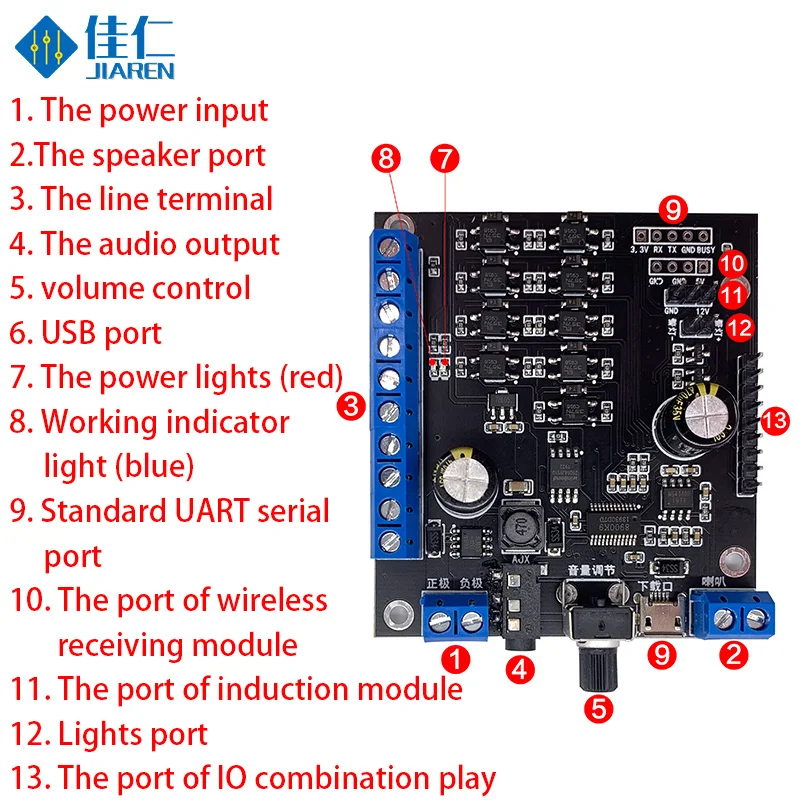

D. 제품 그림 및 포트 설명

1 、 전원 입력: DC 6 ~ 35V 와이드 전압;
2 、 혼 포트: 10W/8Ω;
3 、 제어 라인 터미널: 9 방향 스위치 트리거, 하이 레벨 또는 로우 레벨 트리거;
4 、 오디오 출력: 외부 앰프 또는 스피커를 연결할 수 있습니다.
5 、 볼륨 조정: 전위차계를 회전시켜 볼륨 조정을 제어하고 시계 방향으로 회전하여 볼륨을 높입니다.
6 、 USB 포트: 범용 안드로이드 데이터 케이블이 컴퓨터에 연결되어 있고 USB 플래시 드라이브를 팝업하고 사운드를 직접 업데이트합니다.
7 、 전원 프롬프트 표시등 (빨간색): 전원이 켜지면 빨간색 표시등이 계속 켜져 있습니다.;
8 、 작업 표시기 (파란색): 오디오를 재생할 때 녹색 표시등이 켜져 있습니다.
9 、 UART 포트: 표준 직렬 포트, 3.3V TTL 레벨, 9600 전송 속도 (표준 버전에는이 기능이 없으며 직렬 버전에는이 기능 만 있습니다.)
10 、 무선 수신 모듈의 인터페이스를 확장하여 일치하는 회사의 특수 리모콘은 무선 리모콘을 통해 음성, 음악 선택, 볼륨 조절 등을 재생할 수 있습니다. (확장 기능, 원격 제어가없는 표준 버전);
11 、 적외선 모듈: 외부 적외선 센서 모듈, DC 5V 전원 공급 장치;
12 、 경찰 라이트 포트: 외부 12V 경고등을 연결할 수 있으며 사운드가 재생되는 동안 경고등이 깜박입니다.
13 、 IO 결합 재생 포트, 결합 재생을 통해 최대 45 개의 음성 세그먼트가 지원됩니다.

설명: 사용할 필요가 없는 기능이 있는 경우 인터페이스 연결을 끊을 수 있습니다.

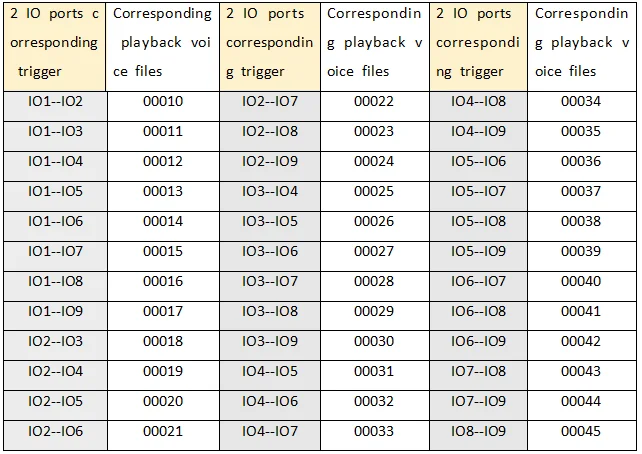

복합 재생 포트 설명

이 제품은 아래 표와 같이 두 개의 IO 포트를 지원하여 서로를 트리거하고 해당 음성 콘텐츠를 조합하여 재생합니다.







E . 음성 설명 업데이트

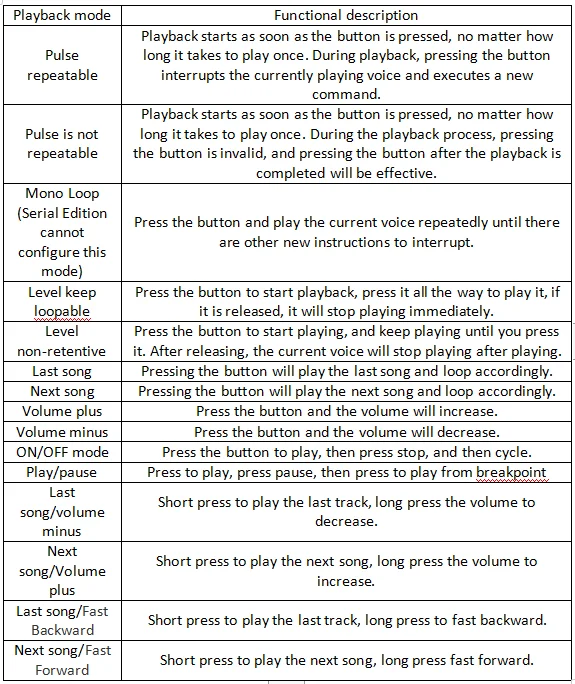

I. 음성 재생 모드 구성 지침

음성 재생 모드가 구성되어 있지 않은 경우 기본값은 "펄스 반복 가능" 모드입니다.
다음 그림과 같이 회사에서 제공하는 소프트웨어를 통해 다른 재생 모드를 구성할 수 있습니다.







각 IO 포트를 구성한 후 포인트 생성 후 config.txt 파일이 소프트웨어가있는 디렉토리에 자동으로 생성 된 다음 config.txt 파일이 메모리에 복사됩니다.







참고:

IO 웅변을 구성해야했습니다.
소프트웨어는 직접 비울 필요 없이 자동으로 "펄스 반복성" 을 기본값으로 설정합니다.

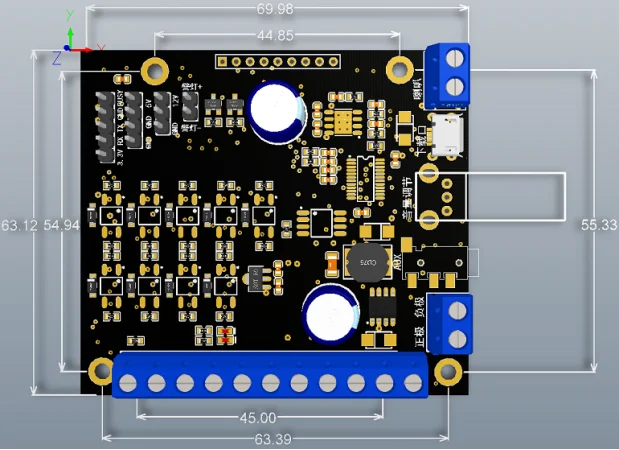

제품 일러스트 (단위: mm)



JRF930
