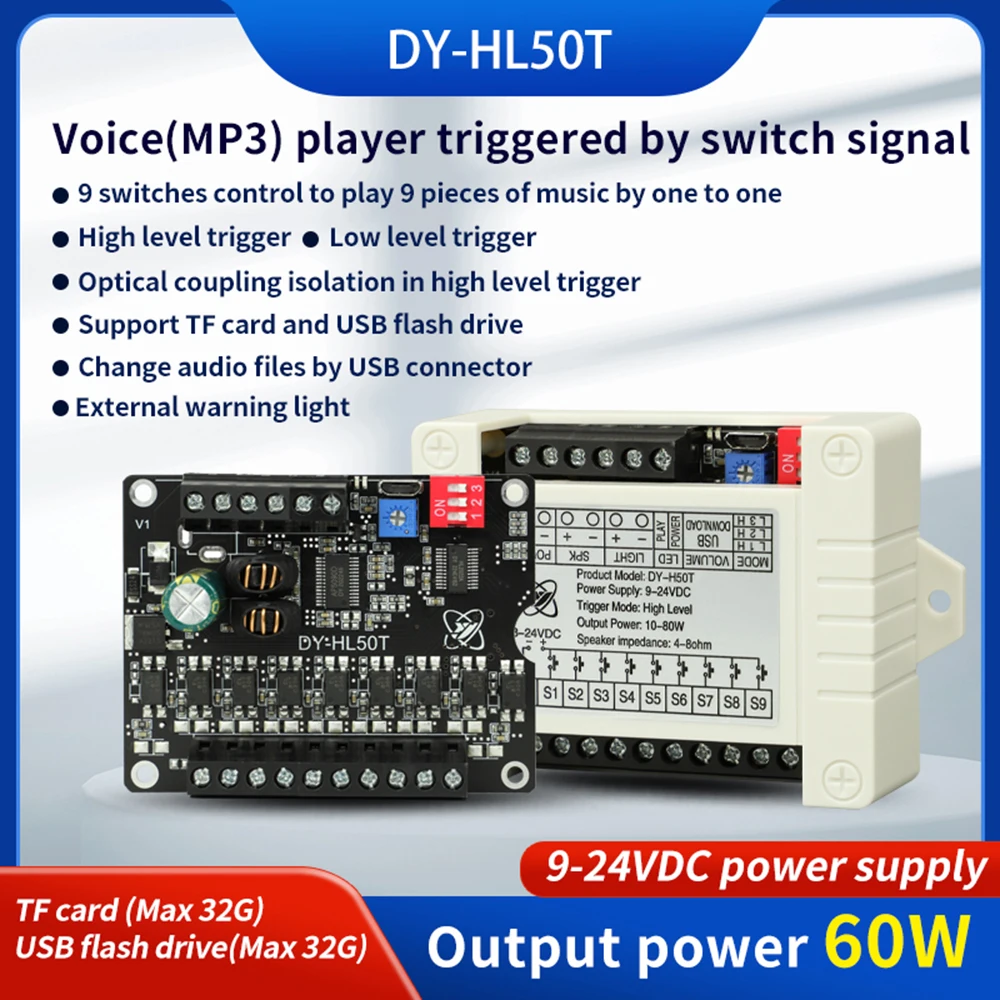

MP3 파워 음성 방송 프롬프트 모듈 DC9-24V 60W 높고 낮은 레벨 트리거 일대일 Mp3 재생 지원 Tf 카드 U 디스크



개요

특징:

1.9-24V 와이드 전압 전원 공급 장치
1 대 1 트리거링 인터페이스 2.9, 최대 9 개의 트랙 트리거
3. 하이 레벨 트리거 버전, 로우 레벨 트리거 버전
4. MP3 및 WAV 디코딩 형식을 지원하고 최대 48KHz 의 오디오 파일 샘플링 속도를 지원합니다

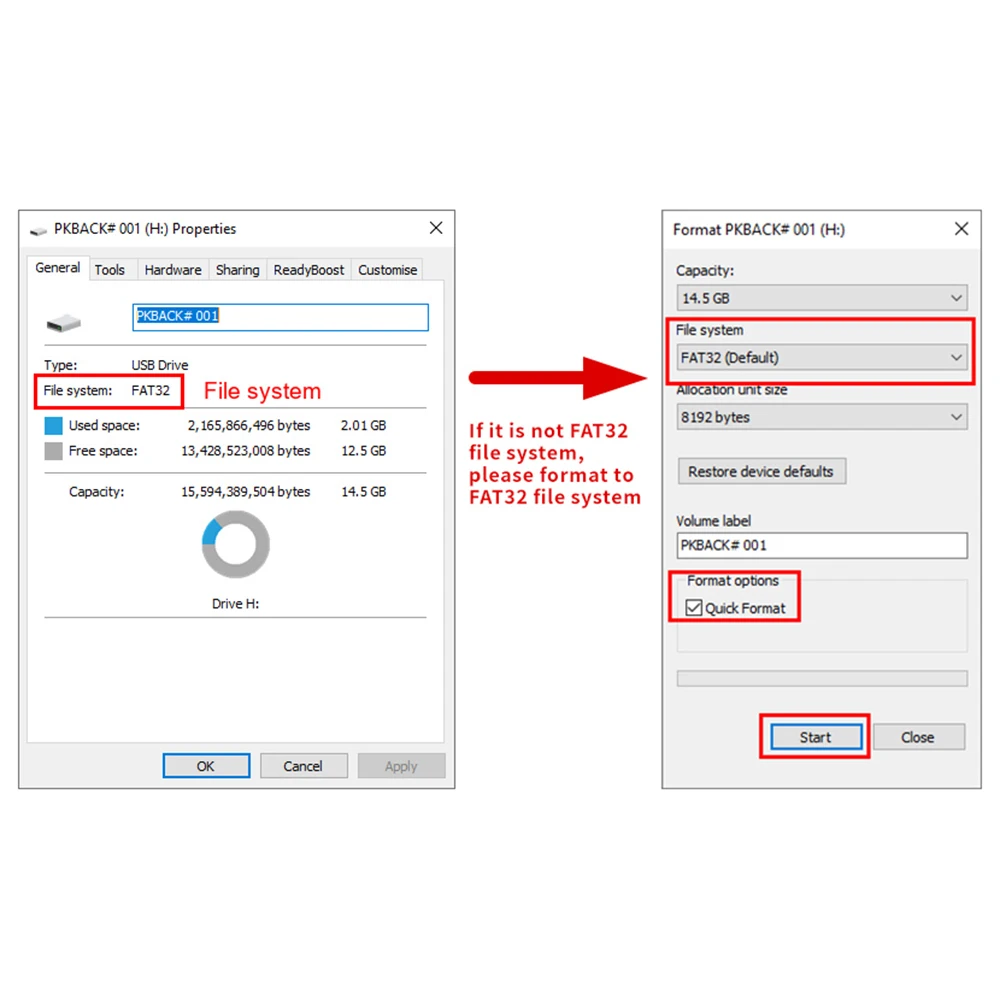

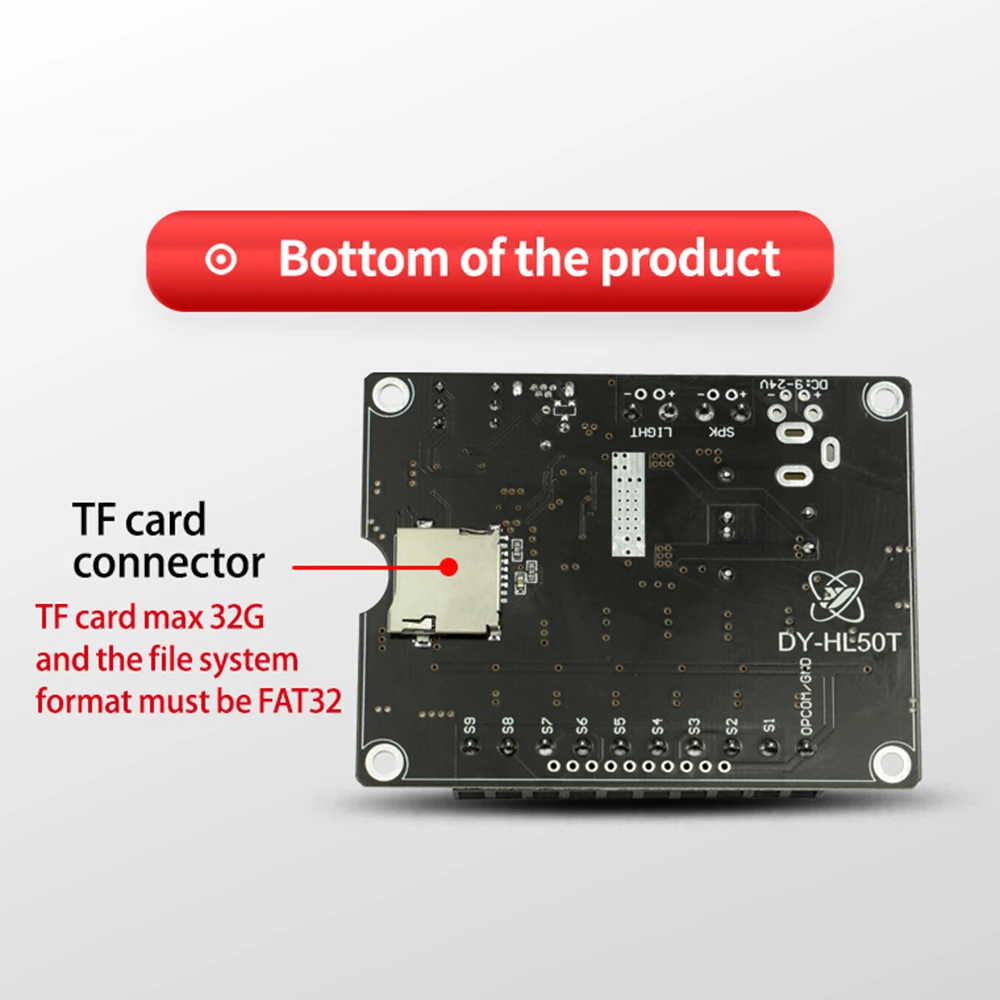

5. TF 카드 (최대 32G) 및 USB 플래시 드라이브 (최대 32G) 저장 장치 지원. TF 카드 및 USB 플래시 드라이브는 FAT32 형식이어야 합니다.
6. 컴퓨터를 USB 데이터 케이블로 연결하여 오디오 파일을 교체 할 수 있습니다
7. 60W 클래스 D 파워 앰프가 장착되어있어 4-8 Ω, 20-60W 스피커를 직접 구동 할 수 있습니다
8. 경고등은 외부에 연결할 수 있으며 경고등의 전압은 전원 공급 장치 전압과 일치해야합니다.
9. 다이얼 스위치에 8 가지 트리거 작업 모드 설정
10. 볼륨 조절을위한 볼륨 전위차계
11. 이 제품에는 광 커플러 격리 (고급 버전) 가 제공됩니다.



매개 변수:

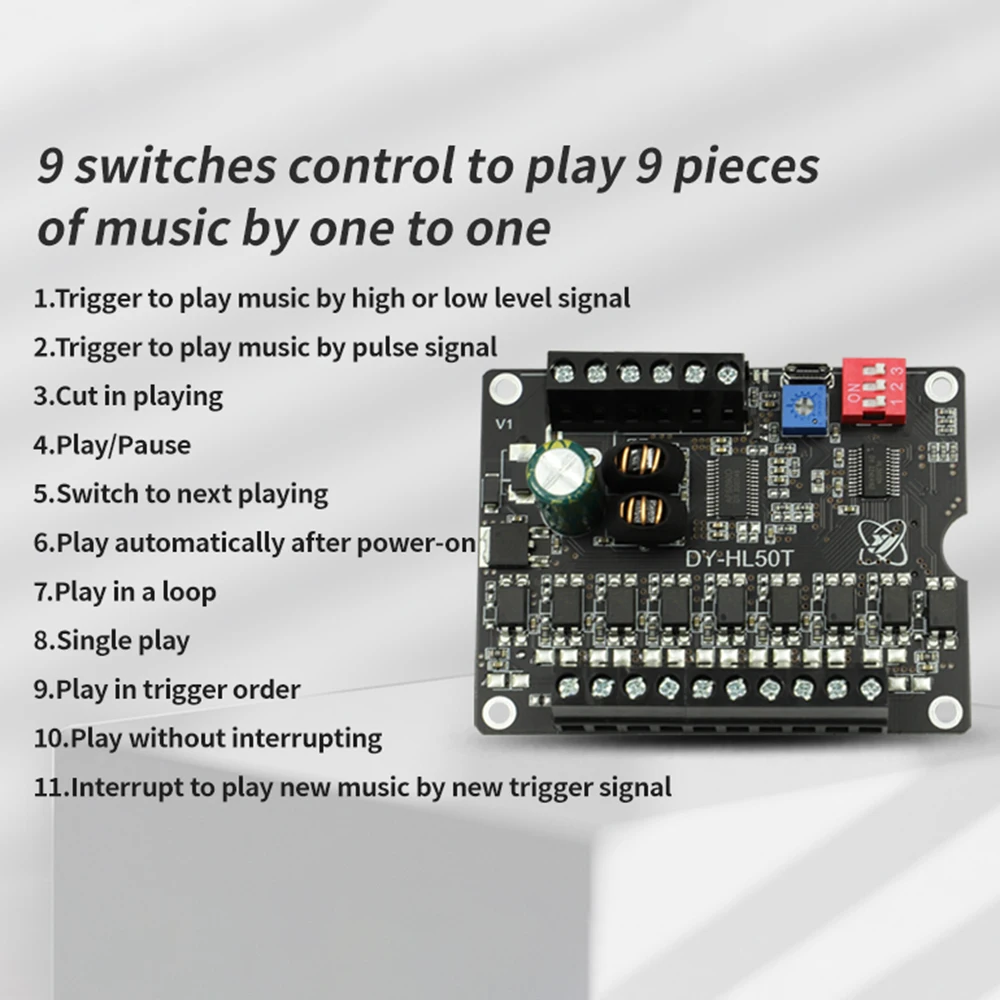

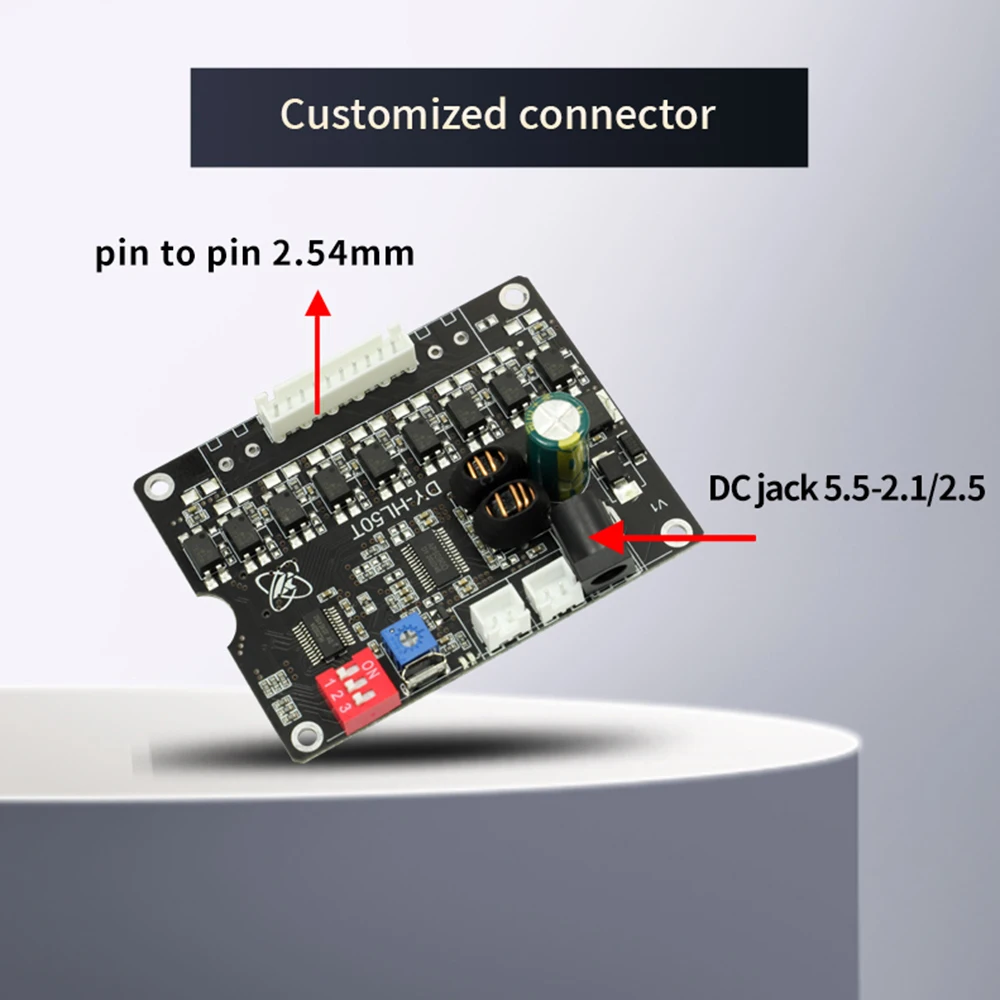

DY-HL50T TF 카드 (최대 32GB 메모리 카드) 및 USB 드라이브 (최대 32GB) 를 지원하는 일대일 세그먼트 트리거 컨트롤 플레이어입니다.



오디오 파일을 대체하기 위해 USB 데이터 케이블을 통해 컴퓨터에 연결합니다. MP3 및 WAV 디코딩 형식을 지원합니다.



세그먼트에서 9 개의 트랙을 트리거 할 수 있습니다.

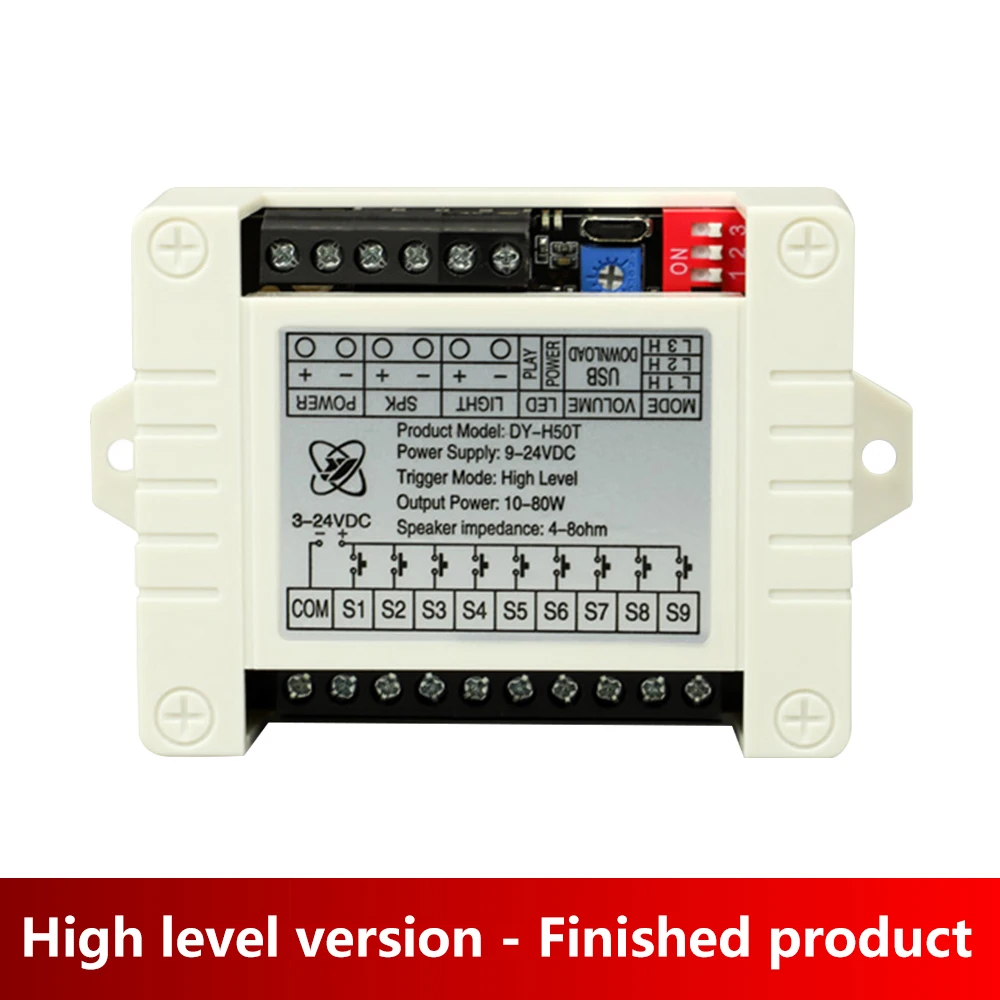

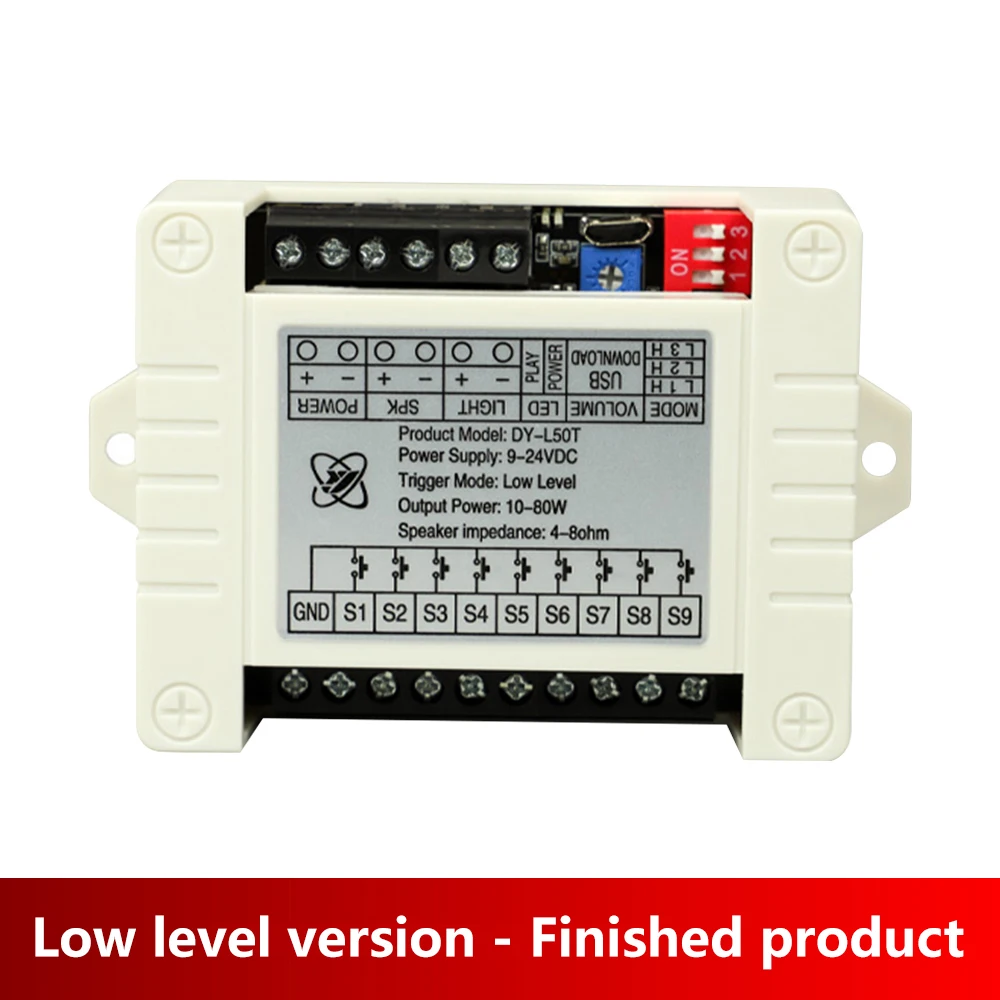

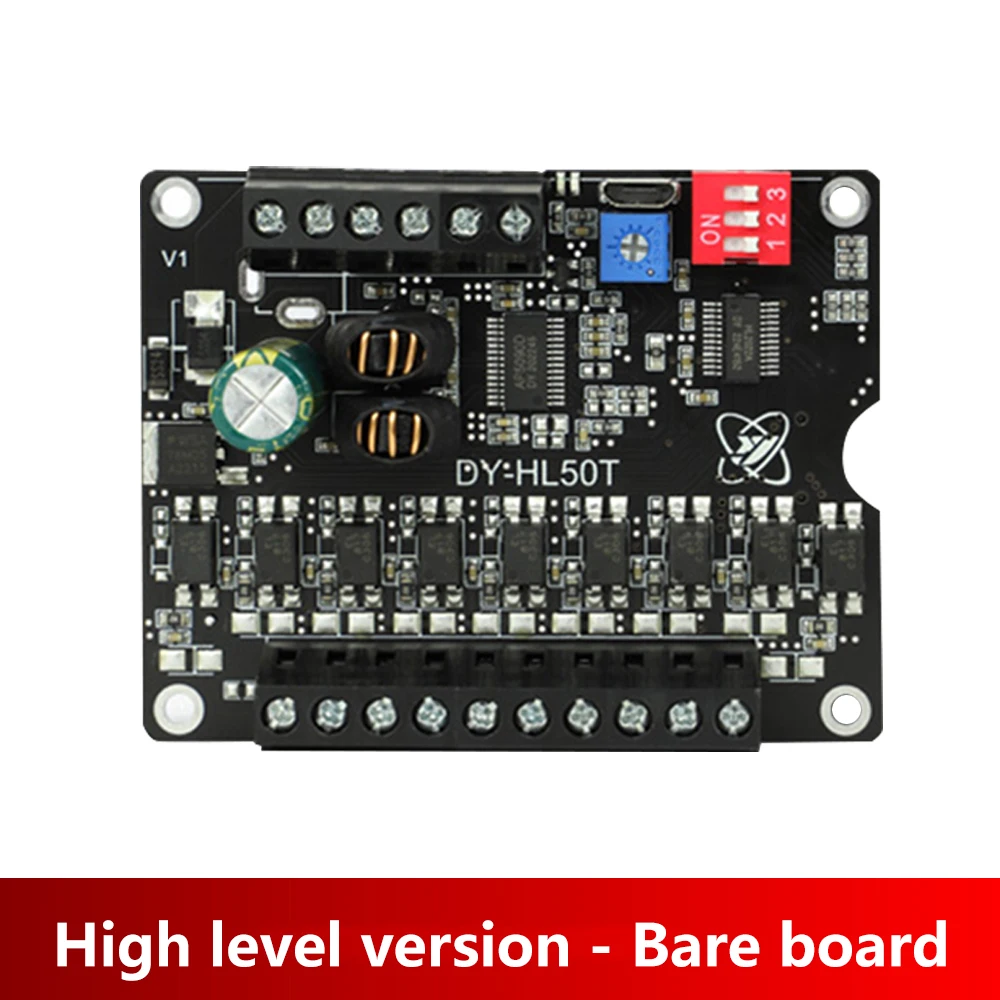

그것은 두 가지 버전으로 나뉩니다: 하이 레벨 트리거 및 로우 레벨 트리거;

9-24VDC 와이드 전압 전원 공급 장치, 다이렉트 드라이브 4-8 Ω 혼, 최대 출력 전력 60W; 볼륨 레벨을 조절할 수 있습니다. 경고등과 외부 연결 가능; 다양한 시나리오 및 응용 프로그램에 적합한 다중 트리거 작업 모드를 설정할 수 있습니다.

매개 변수:

전원 공급 장치 전압: DC9-24V, 최소 9V, 최대 24V
낮은 레벨 입력: S1 S2 S3 S4 S5 S6 S7 S8 S9 최소 0V 최대 0.3V
높은 수준 입력: S1 S2 S3 S4 S5 S6 S7 S8 S9 분 3V 최대 24V

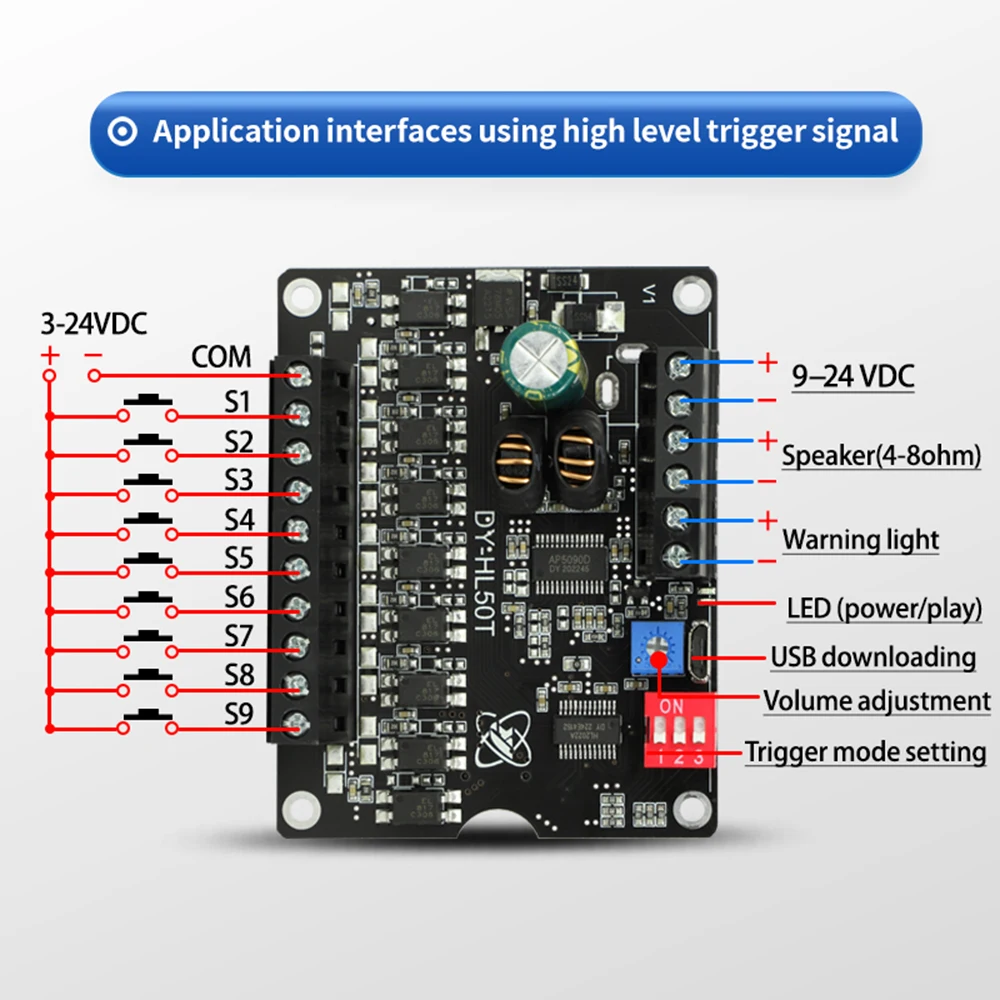

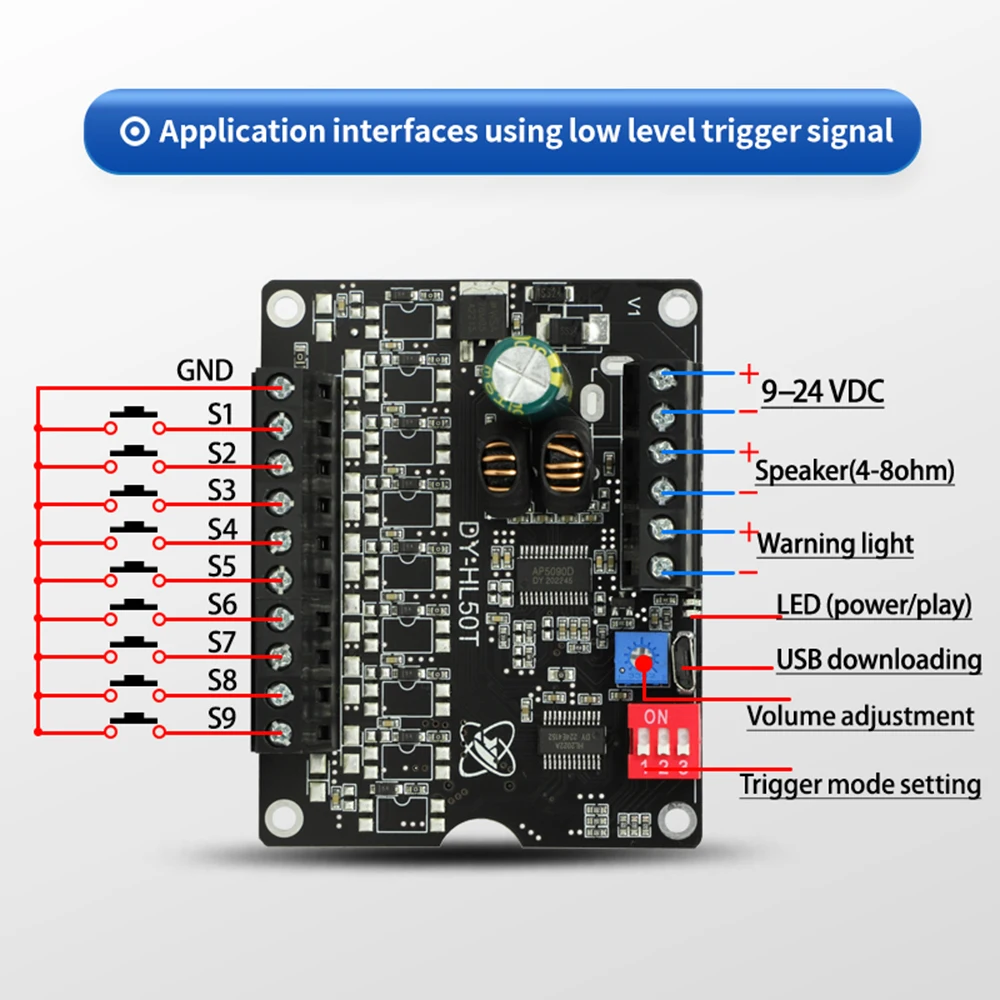

인터페이스 이름:

GND/COM: 공통 단자, 트리거 신호 참조

접지선; 하이 레벨 버전은 트리거 신호 소스의 접지선에 연결해야합니다.

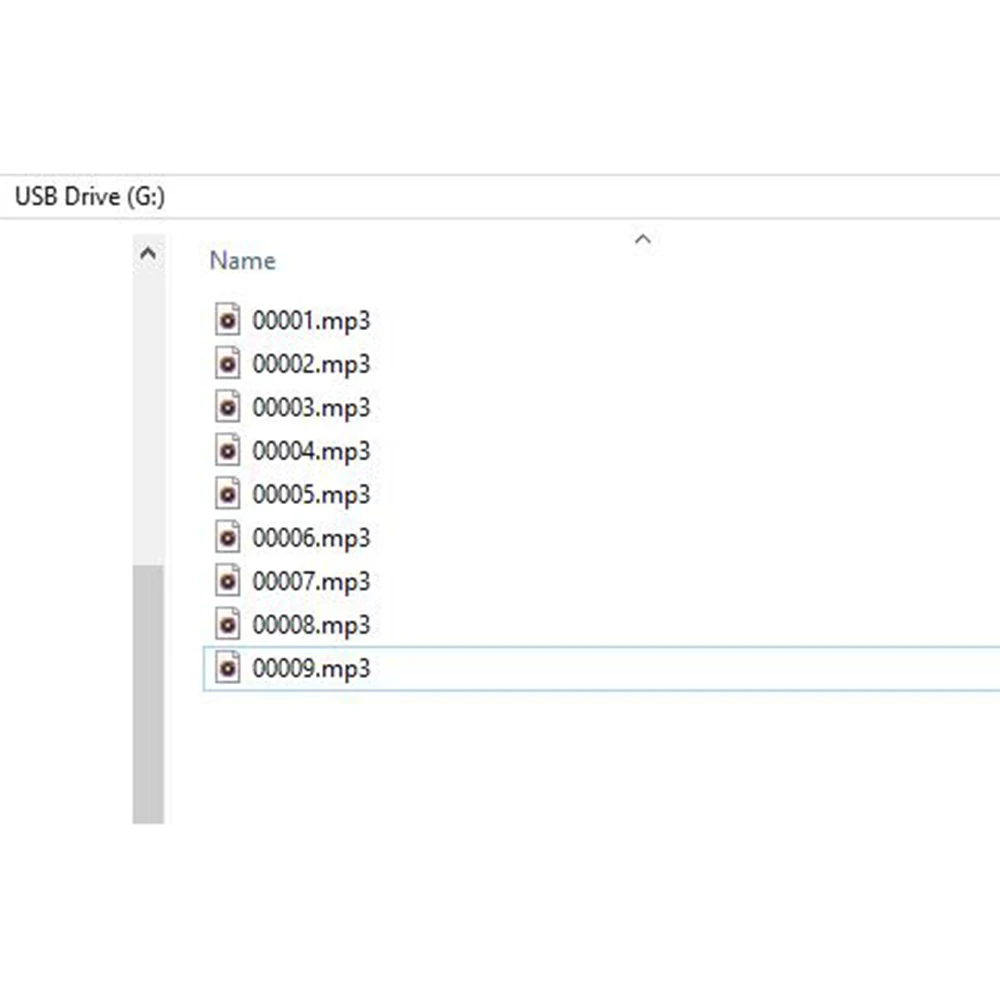

S1: 트리거 00001. MP3 오디오
S2: 트리거 00002.MP3 오디오
S3: 트리거 00003.MP3 오디오
S4: 트리거 00004.MP3 오디오
S5: 트리거 00005.MP3 오디오
S6: 트리거 00006.MP3 오디오
S7: 트리거 00007.MP3 오디오
S8: 트리거 00008.MP3 오디오
S9: 트리거 00009.MP3 오디오



9-24VDC: 전원 공급 장치 인터페이스, 전원 공급 장치 범위 DC 9-24V



혼 (4-8 Ω): 혼 인터페이스, 혼 임피던스 4-8 Ω

경고등: 경고등 인터페이스, 경고등의 전압은 전원 공급 장치 전압과 일치해야합니다 (제품에 12V 전원이 공급되는 경우, 12V 전원 공급 장치가있는 경고등이 필요함)

표시등 (전원/재생): 전원이 켜지면 녹색 표시등, 재생시 빨간색 표시등

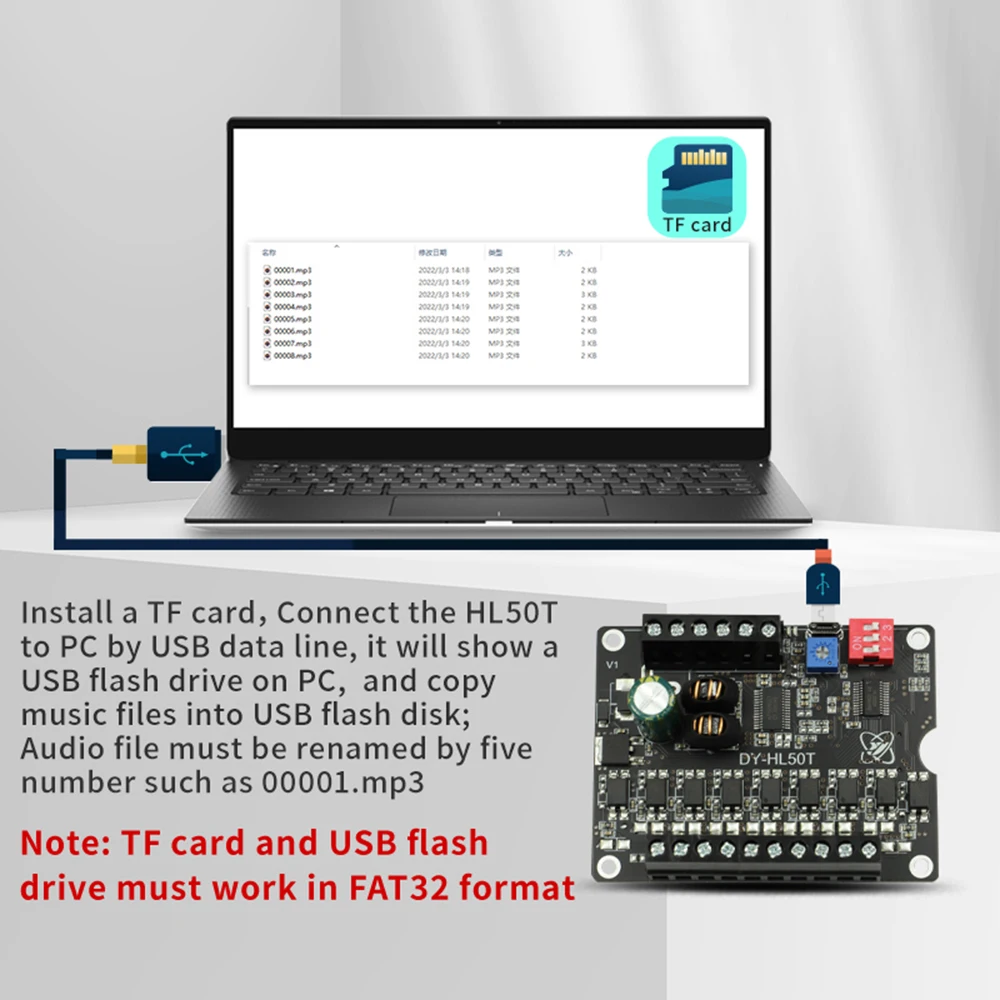

USB 다운로드 인터페이스: USB 데이터 케이블을 컴퓨터에 연결하고 USB 드라이브로 인식하고 오디오 파일을 복사합니다. MicroUSB 어댑터를 USB 드라이브에 삽입하여 USB 드라이브에서 오디오 파일을 재생할 수도 있습니다



볼륨 조정: 볼륨을 시계 방향으로 높이고 볼륨을 시계 반대 방향으로 줄입니다.



모드 설정: 8 가지 트리거 모드를 설정합니다. 모드가 변경된 후 전원을 다시 켜야 합니다.



패키지 포함 사항
음성 방송 모듈 * 1 (옵션 사양)





부품 링크

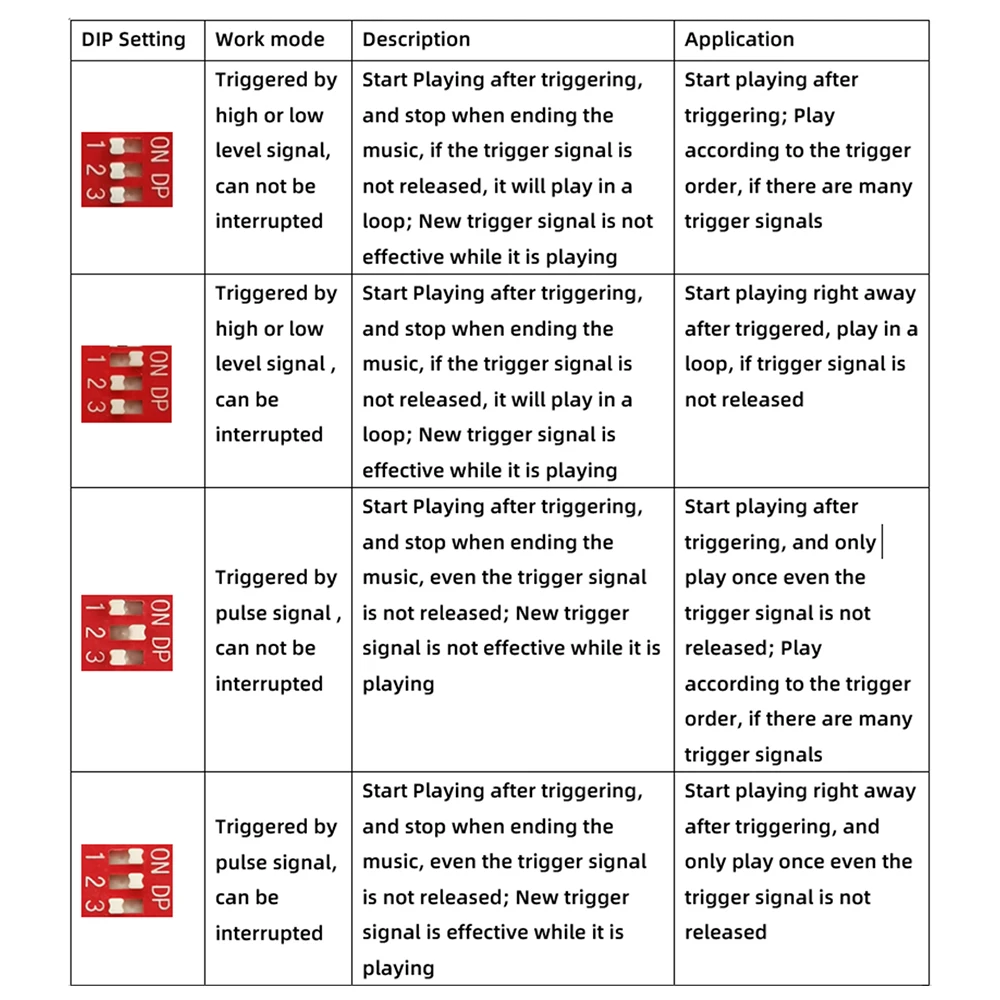

딥 설정	작업 모드	설명	애플리케이션
	높거나 낮은 수준의 신호에 의해 트리거되며 중단될 수 없습니다.	트리거 후 재생을 시작하고 음악이 끝나면 중지합니다. 트리거 신호가 해제되지 않으면 루프에서 재생됩니다. 새로운 트리거 신호가 재생되는 동안에는 유효하지 않습니다.	트리거 후 재생을 시작합니다. 트리거 신호가 많은 경우 트리거 순서에 따라 재생
	높거나 낮은 수준의 신호에 의해 트리거되고 중단될 수 있습니다.	트리거 후 재생을 시작하고 음악이 끝나면 중지합니다. 트리거 신호가 해제되지 않으면 루프에서 재생됩니다. 새로운 트리거 신호는 재생 중에도 유효합니다.	트리거된 후 즉시 재생을 시작하고, 트리거 신호가 해제되지 않으면 루프에서 재생합니다.
	펄스 신호에 의해 트리거되며 중단될 수 없습니다.	트리거 후 재생을 시작하고 음악이 끝나면 중지합니다. 트리거 신호가 해제되지 않더라도; 새로운 트리거 신호가 재생되는 동안에는 유효하지 않습니다.	트리거 후 재생을 시작하고 트리거 신호가 해제되지 않더라도 한 번만 재생합니다. 놀다 트리거 순서에 따라 트리거 신호가 많은 경우
	펄스 신호에 의해 트리거되고 중단될 수 있습니다.	트리거 후 재생을 시작하고 음악이 끝나면 중지합니다. 트리거 신호가 해제되지 않더라도; 새로운 트리거 신호는 재생 중에도 유효합니다.	트리거링 후 바로 재생을 시작하고, 트리거 신호가 해제되지 않아도 한 번만 재생합니다.

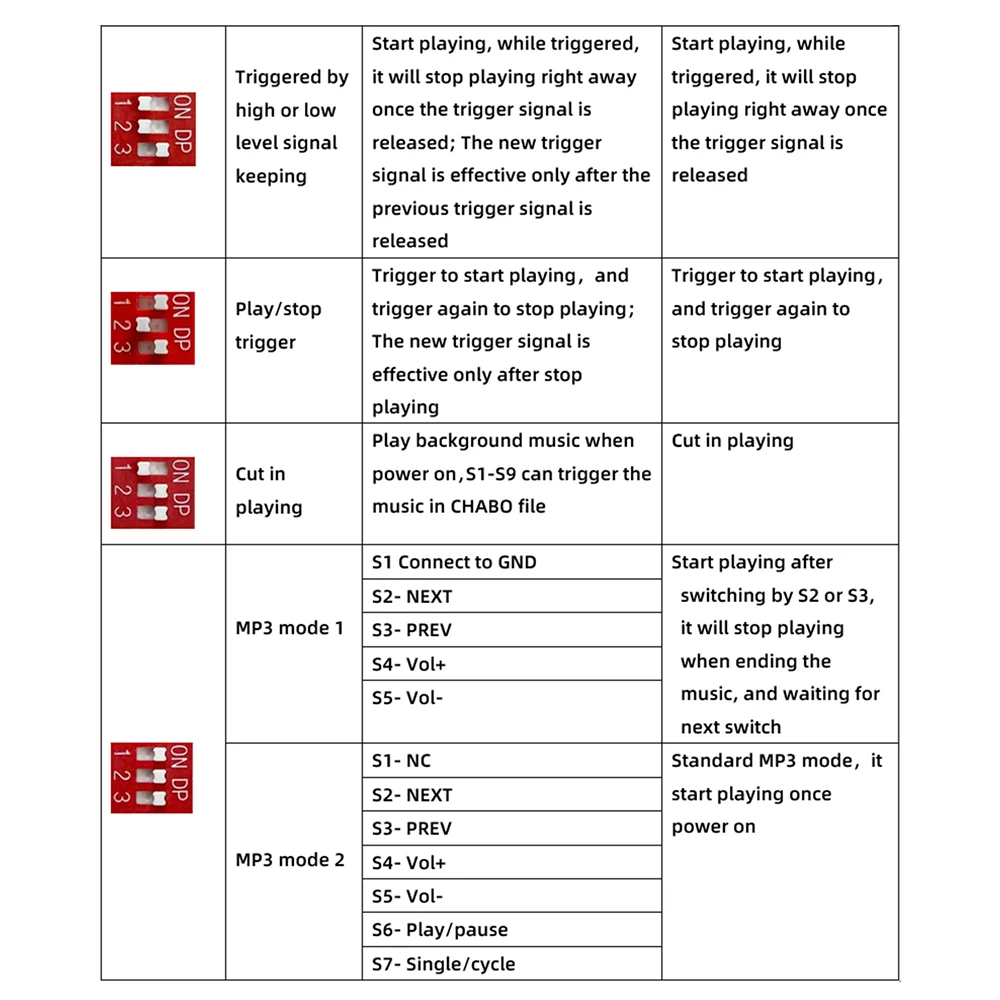

	높거나 낮은 레벨의 신호 유지에 의해 트리거됨	재생을 시작하고 트리거된 동안 트리거 신호가 해제되면 즉시 재생이 중지됩니다. 새로운 트리거 신호는 이전 트리거 신호가 해제된 후에만 유효합니다.	재생 시작, 트리거된 동안 트리거 신호가 해제되면 즉시 재생이 중지됩니다.
	재생/중지 트리거	재생을 시작하려면 트리거하고 재생을 중지하려면 다시 트리거합니다. 새로운 트리거 신호는 재생을 중지한 후에만 유효합니다.	재생을 시작하려면 트리거하고, 재생을 중지하려면 다시 트리거하세요.

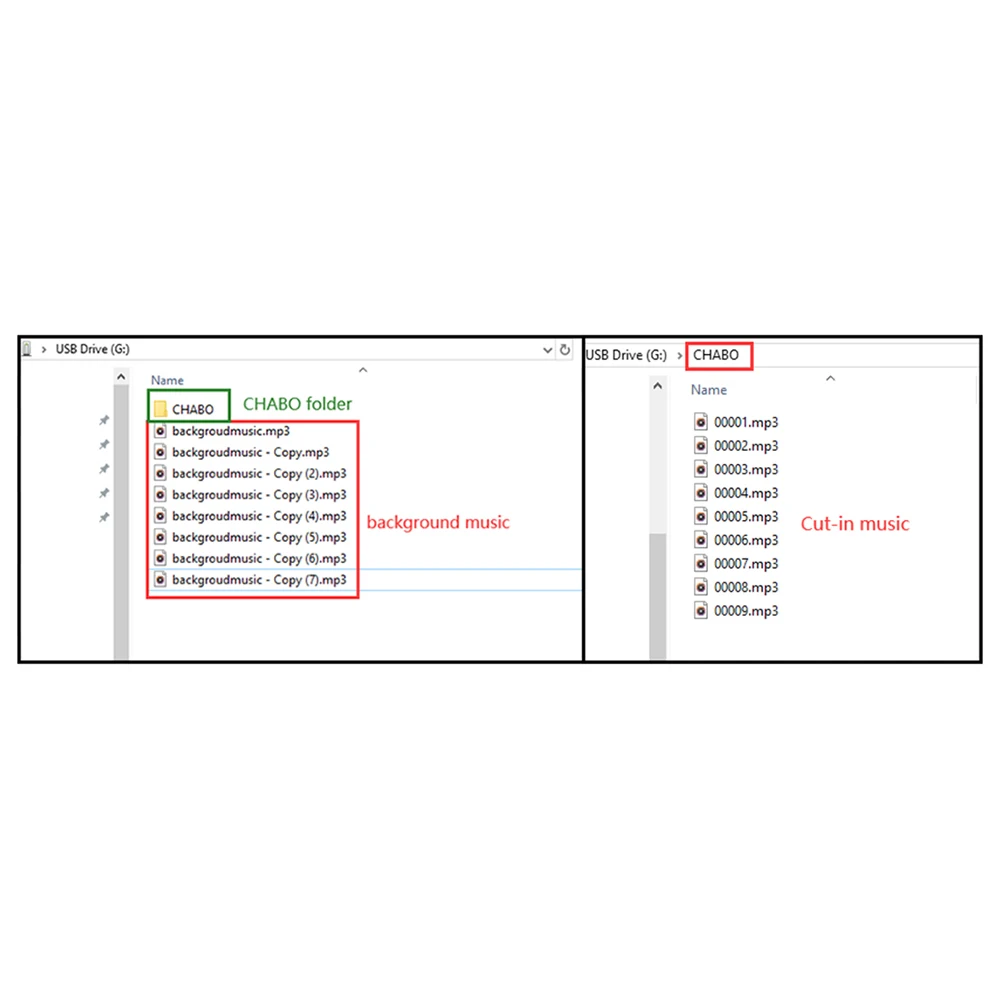

	연주를 중단하다	전원을 켤 때 배경 음악을 재생합니다. S1-S9는 CHABO 파일의 음악을 실행할 수 있습니다.	연주를 중단하다
	MP3 모드 1	S1 GND에 연결 S2-넥스트 S3-이전 S4- Vol+ S5-Vol-	S2 또는 S3로 전환한 후 재생을 시작하고, 재생이 중지됩니다 음악을 끝내고 다음 스위치를 기다릴 때
	MP3 모드 2	S1-NC S2-넥스트 S3-이전 S4- Vol+ S5-Vol- S6 - 재생/일시정지 S7 - 싱글/사이클	표준 MP3 모드, 한 번 놀아 시작해봐 전원 켜기





실험해보니 가장 좋은 옵션은 아래 이미지 처럼 2만 숫자에 세팅한  방식이다.



트리거 하면 정해진 음악을 계속 반복 재생한다. 다시 크리거 하면 재생을 멈춘다. 음악 재생 중에 다은 신로를 트리거하면 그 음악을 즉시 재생한다. 가장 사용하기에 적당하다.
