Police Light Flasher Circuit



아주 많은 LED를 가지고 있다. 이 기사의 원문에는 많은 LED 응용 회로들이 있으니 참고하여 소비하기 바란다. 때로는 생산하는 것도 중요하지만, 소비가 새로운 수요를 일으키기도 한다.



많이 써라!









조립 동영상 참고













아래 회로를 설명한다. 말과 글은 되도록 단순하고 간결하고 의미가 명확하게 적는다. 쓸데없이 늘이거나 어미와 조사를 붙이지 않도록 한다. 글과 말은 너다.











List of circuit components

• 1 555 Timer (IC1)
• 1 4017B decade counter (IC2)
• 2 2N2222 NPN bipolar transistor or a similar one (Q1, Q2)
• 6 1N4001 diodes (D1, D2, D3, D4, D5, D6)
• 12 red and blue LEDs (D7 to D18)
• 1 1K resistor (R1)
• 1 22K resistor (R2)
• 8 470 Ohm resistors (R3 to R10)
• 1 2.2uF electrolytic capacitor (C1)
• 1 0.01uF capacitor (C2)

The circuit is can be powered by a car battery (B+) or a 12VDC power supply.







경찰 스타일 스트로브 라이트 회로는 어떻게 만드나요?



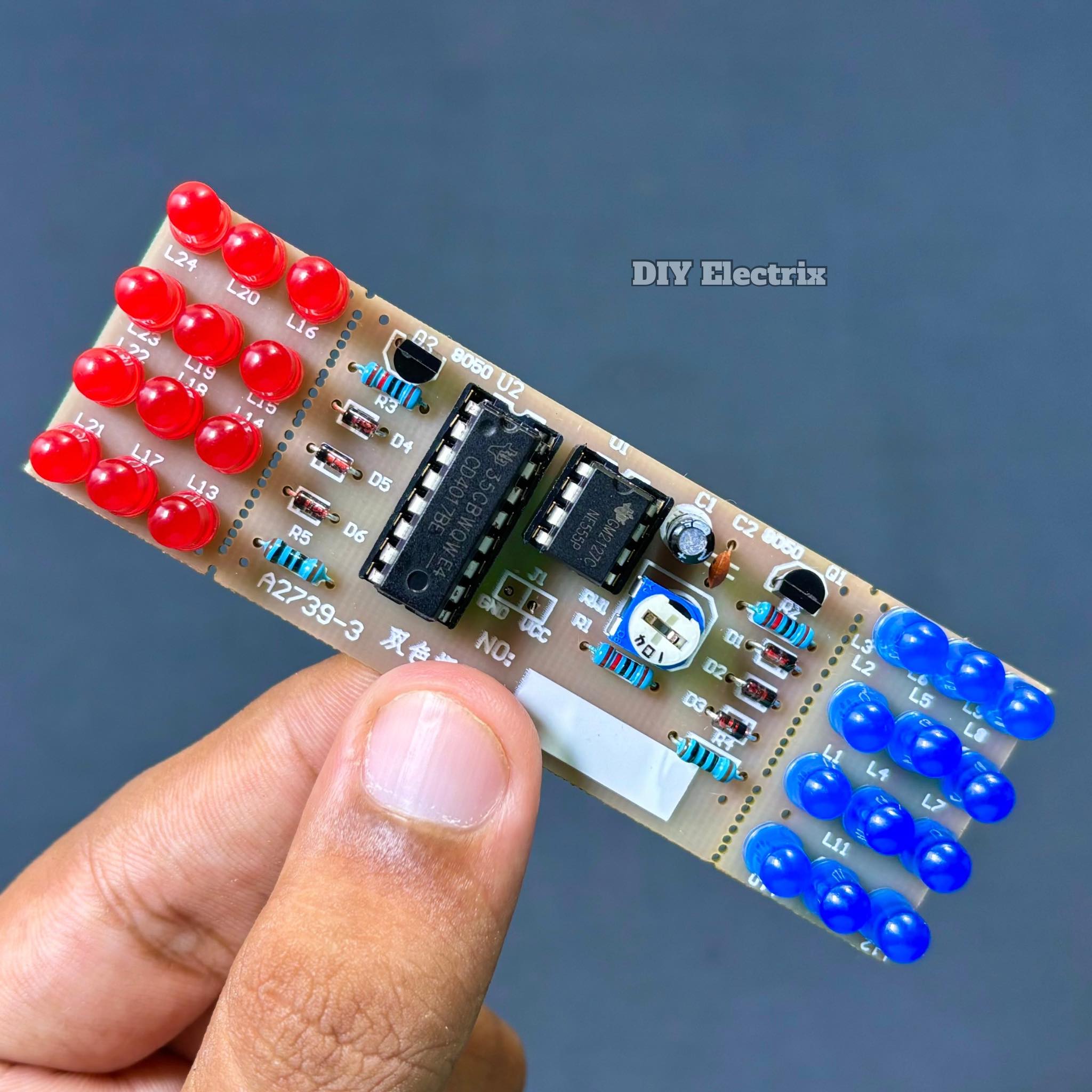

이 경찰 스타일 스트로브 라이트 회로는 555 타이머와 4017 십년 카운터 IC를 사용하여 경찰차에 사용되는 익숙한 조명을 보여줍니다. 이 경찰 스타일 스트로브 라이트 효과를 구현하기 위해 두 개의 LED 그룹이 사용됩니다. 각 그룹에는 세 개의 LED가 번갈아 켜지고 꺼집니다. 한 그룹이 활성화될 때마다 해당 LED가 세 번 깜박이고 꺼집니다. LED는 한 그룹은 빨간색, 다른 그룹은 파란색으로 표시될 수 있습니다.



경찰 스타일 스트로브 라이트는 어떻게 작동하나요?



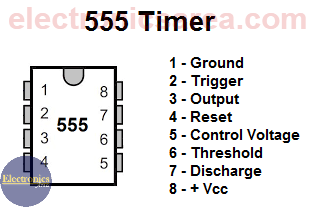

이 경찰 스타일 스트로브 라이트 회로는 555 타이머를 4017B 십년 카운터의 시계로 사용합니다. 타이머에 연결된 저항과 커패시터 값을 변경하여 시계의 속도를 변경할 수 있습니다. 이미 선택한 구성 요소의 값은 꽤 잘 작동하지만.

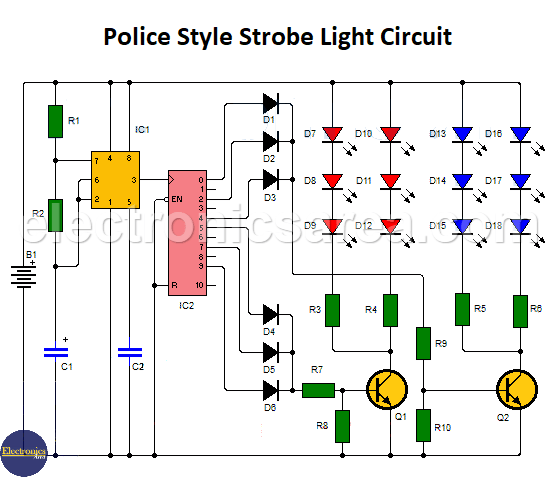

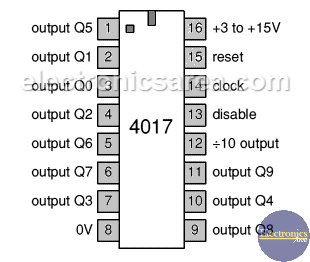

4017B는 출력에서 순차적으로 높은 로직 레벨을 제공합니다. 회로도를 보면 출력 0, 2, 4 및 5, 7, 9는 트랜지스터 Q2 및 Q1에 연결되고 출력 1, 3, 6 및 8은 연결되지 않은 것을 알 수 있습니다.











4017 IC가 연결되지 않은 출력 중 하나를 활성화하면 LED가 켜지지 않고 일정 시간이 경과합니다. 이 시간은 LED가 꺼진 것처럼 보이게 하는 데 필요합니다. 이렇게 하면 각 LED 그룹이 활성화될 때 LED가 깜박이는 효과(스트로브 효과)가 생성됩니다. 파란색 LED는 트랜지스터 Q2에 연결되고 빨간색 LED는 트랜지스터 Q1에 연결됩니다.
