오토데스크 Fusion 제품소개 및 튜토리얼 자료

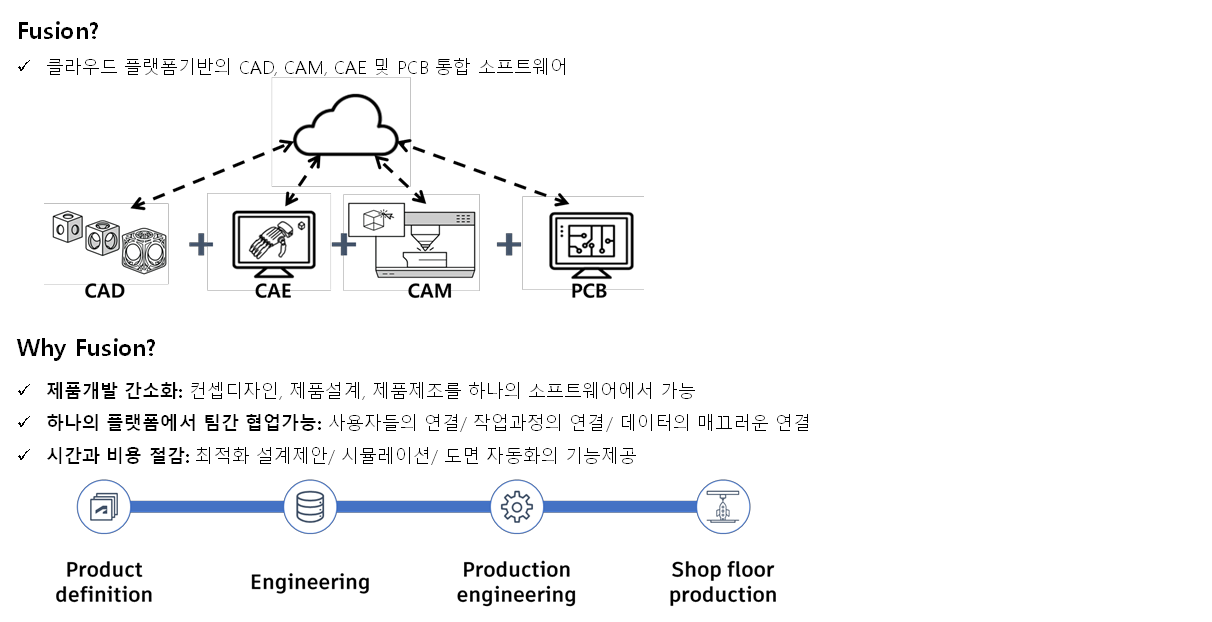

오토데스크 퓨전은 제조 분야에서 사용하는 캐드, 캠, CAE, 시뮬레이션, AI 기술까지 통합된 설루션으로 다양한 방식의 살계 방식에서부터 제품 생산까지 여러 사람들과 함께 협업하여 사용할 수 있는 클라우드 기반의 플랫폼 소프트웨어입니다



퓨전에서 디자인은 프리폼, 파라메트릭, 판금 디자인, 다이렉트 모델링, 서피스 모델링, 매시 모델링의 여섯 가지 방식으로 나눌 수 있습니다. 아티스틱한 디자인을 하신다면 프리폼 디자인에서 폼을 생성하여 면, 모서리, 꼭짓점을 컨트롤하여 형상을 표현하시기 바랍니다.











정확하고 디테일한 설계를 하신다면 파라메트릭 모델링을 추천합니다. 특히 타임라인 기능으로 히스토리를 관리하신다면 설계 변경이 발생 시 자동으로 연동되어 업데이트가 가능하여 완벽한 퓨전을 경험하실 수 있습니다. 황금 부품을 설계하신 3D 설계 형상을 전개 형상으로 표현하여 최적으로 배치하여 제조 툴 패스를 생성할 수 있습니다. 다이렉트 모델링 방식을 통해 다양한 모델링 편집 및 수정이 가능합니다 빠르고 쉬운 편집 기능으로 이동이나 회전 변경 시에 기존 피자의 영향 없이 수정 작업이 가능합니다.



특히 다른 캐드에서 불러온 모델을 제어할 때 강력한 기능입니다. 서피스 모델링 방식은 복잡한 속성의 곡면을 생성할 때 활용할 수 있으며 제조 툴패스 생성 시 모델링에서 쉽게 면막음 작업이 가능합니다 매시 모델링은 stl, obj 같은 3D 스캔 파일을 소정 편집하고 사각 매시 파일을 통해 솔리드 파일까지 변환이 가능합니다.



퓨전에서 제품 개발 프로세스에 맞는 적합한 모델 방식을 선택해 볼 수 있으며 좀 더 혁신적인 디자인 방식도 접근해 볼 수 있습니다 퓨전의 제너레이티브 디자인에서는 실제 제품 제조 시 제약 조건과 성능 요구 조건을 기반하여 여러 가지의 캐드 솔루션을 동시다발적으로 통합한 결과에 접근할 수 있습니다. 퓨전의 어셈블리 모델링을 통해 다양한 부품들 사이에 적합한 모션과 구속 조건이 적용되도록 설계가 가능합니다. 컴포넌트의 접합 기능을 사용하여 각 부품들 간의 슬라이딩이나 회전 접합과 같은 관계를 빠르고 쉽게 적용할 수 있습니다. 또한 모션의 범위를 제한할 수 있고 기타 관계성의 변환 및 효과를 추가할 수 있습니다.



디자인이 완료되어 다음 단계로 넘어가기 전에 퓨전에서 다양한 시뮬레이션을 통하여 설계 유효성을 확인합니다. 일반적인 선형 분석과 같은 학습 유형과 열 음력 고유 진동수 구조적 버클링 등과 같은 다른 학습 유형을 선택할 수 있습니다 클라우드 연산 방식을 통하여 시뮬레이션을 연산하기 때문에 연산하는 동안에도 PC 계속 사용할 수 있고 여러 개의 시뮬레이 을 배치 방식으로 수행할 수 있습니다. 이러한 시뮬레이션을 통해 다양한 결과물을 얻어 올바른 설계에 대한 결정을 할 수 있습니다 퓨전 팀에서는 동료와의 협업을 매우 쉽고 효율적으로 만들어 줍니다.



맥 PC 휴대폰 윈도우 익스플로러에서도 모두 하나의 공간으로 접속하여 3D 모델에 마킹하며 승인 및 소통을 합니다 퓨전 팀으로 효율적인 프로젝트 운용을 경험해 보시기 바랍니다. 설계가 승인이 완료되면 품 품질로 렌더링하여 사기를 문서화할 수 있습니다 사기가 완료되면 제조 공간으로 전달하기 위하여 도면화를 진행할 수 있습니다. 자동 및 수동으로 도면화를 진행할 수 있으며 레이아웃 뷰를 추가하거나 치수 톨러런스 소재의 재질 등을 추가할 수 있습니다 추가적으로 어셈 분리와 분해도를 구성하여 애니메이션을 생성할 수도 있습니다.



지금까지 보신 것처럼 퓨전은 제품 디자인 및 설계에 필요한 한 다양한 기술과 기능을 통하여 피할 수 없는 설계 변경에 대하여도 쉽고 빠르게 대체할 수 있는 환경으로 준비되어 있습니다. 디자인뿐만 아니라 제조 분야와도 높은 퀄리티로 퓨전을 이루어내었습니다.



기계 가공 프로그래밍 분야에서 퓨전은 2.5개 모델과 3D 모델을 사용하여 NC 가공을 할 수 있는 다양한 툴 패스를 생성하였고 동시에 4축 5축 제어가 필요한 다축 가공에도 높은 품질의 툴 패스를 생성하 입니다 추가적으로 턴밀 툴 패스와 워터젯 레이저 같은 절단 가공 툴 패스도 네스팅 기능을 구성하여 해적인 툴 패스를 생성합니다. 또한 공구 라이브러리의 커스터마이징을 통해 장비에 맞도록 환경을 구축할 수 있으며 클라우드를 통한 라이브러리 DB 공유를 통하여 고가의 장비를 보호할 수 있습니다. 장비의 프로브를 보유하고 계신다면 간단한 설정으로 공작물 세팅이 가능하고 가공을 완료한 이후에 3D 측정 결과 갑을 확인하여 높은 품질의 가공물을 제조하지 있습니다. 퓨전에서 기계 가공 이외에도 3D 프린터로 적층 제조가 가능합니다.



적층 툴패스 생성과 시뮬레이션이 가능하여 디자인과 제조를 한 공간에서 설정할 수 있는 환경이 구성되어 있습니다. 제품의 설계와 제조 이외에 퓨전에서 전자 제품 설계의 환경이 준비되어 있습니다. 구조도와 PCB를 생성하여 회로의 과부하를 시뮬레이션을 하고 3D로 전환하여 설계된 제품과의 구조 변경 및 간섭을 확인할 수 있습니다



Fusion 360 전체 기능 둘러보기



14. 저장 공유 영상



클라우드 기능안내

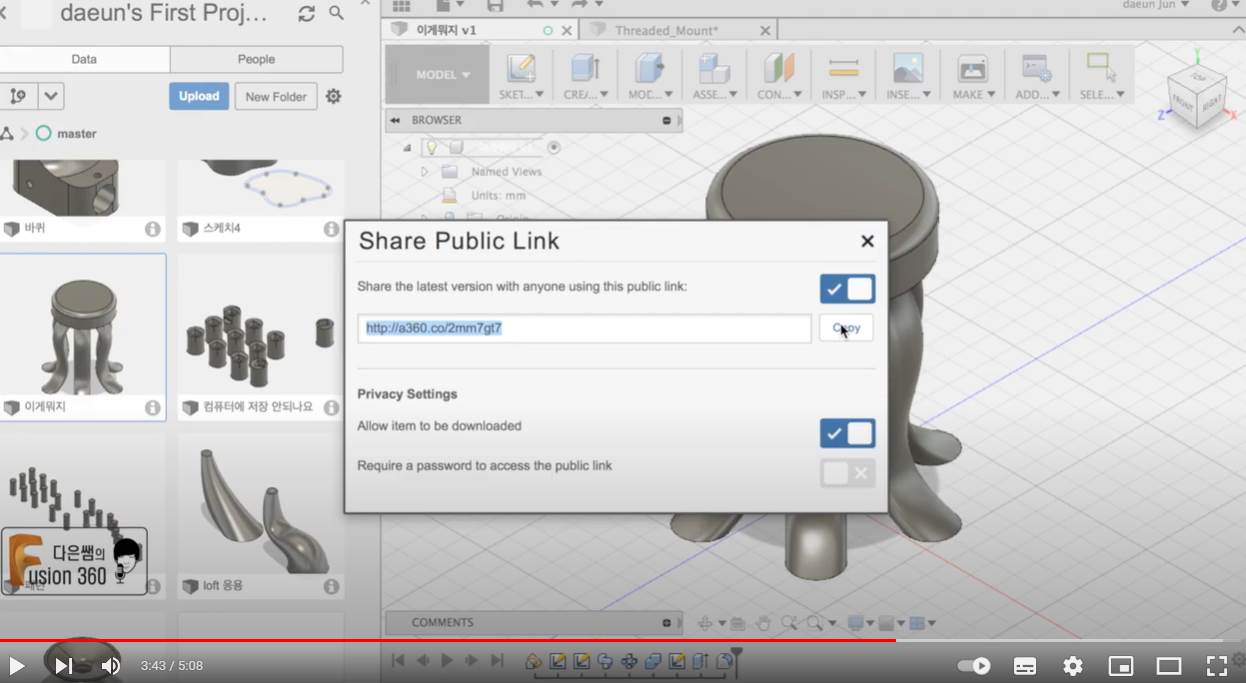

작업하시는 모든 데이터는 자동으로 클라우드(AWS)로 무한저장(퓨젼파일)되며 작업버전마다 저장이 되므로 필요하신 버전을 찾아 사용가능합니다. 또한 최신의 데이터를 언제 어디서든 액세스가 가능하며 특히 다른 업체와의 협업이 많을 경우 퓨전이나 뷰어가 없어도 웹브라우저를 통하여 모델링을 공유하는 것이 가능합니다. 아래와 같이 링크를 만들어 공유하면 퓨전이 없어도 웹브라우저에서 모델링을 확인&저장가능합니다.



지원파일형식



아래 형식은 개인용 라이선스를 제외한 모든 라이선스 유형에 지원됩니다.







4. 튜토리얼 및 따라하기



이번에 처음 Fusion을 이용하시는 경우에는 아래 콘텐츠를 통하여 개요 및 조작 방법을 이해하고 습득하시는데 도움이 되오니 꼭 활용하시기 바랍니다.



자료 및 따라 하기 링크:



• 제품설명서(매뉴얼):도움말| Fusion 360 시작하기| Autodesk ß퓨젼의 모든 기능의 설명 및 튜토리얼 포함(꼭 참조해 주세요)
• 자율학습(따라하기 영상): Fusion 360 Help | Self-paced learning for Fusion 360 | Autodesk
• 커뮤니티포럼: 퓨전360 Fusion 360 - 한국어- Autodesk Community
• 유튜브 튜토리얼 채널(한국어): https://www.youtube.com/@AUTODESKFUSION-KR
• 유튜브 튜토리얼 채널(영어): Autodesk Fusion 360 - YouTube
• 블로그: Fusion 360 Blog - Product updates, tips, tutorials and community news. (autodesk.com)



실습 강의 후 스타트업 제공 혜택을 참고하여 3년 사용 권한을 구입할 수 있다.
