ESP32 RFID 리더기 UART 데이터 읽기 125KHz, 13.56MHz

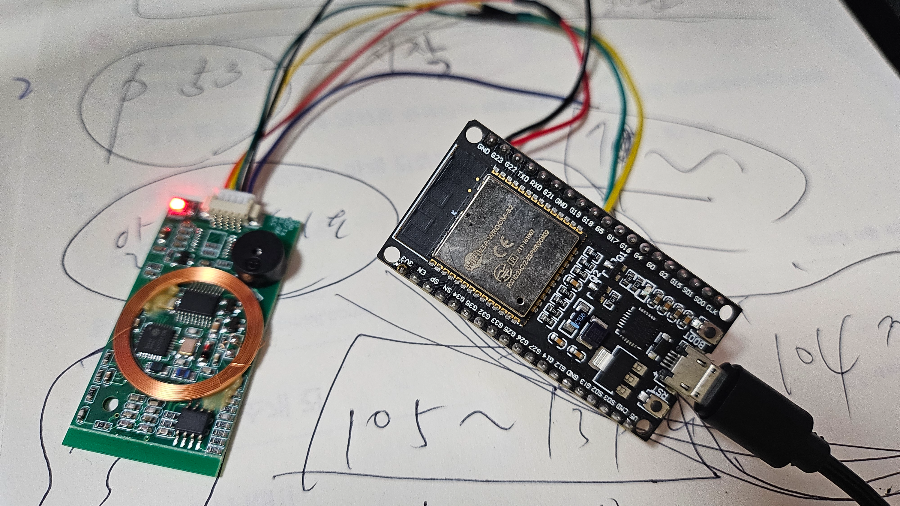

카드 리더기 구매해서 테스트 직접 ESP32에 연결해 테스트



// Define the RX and TX pins for Serial 2
#define RXD2 16
#define TXD2 17

#define RFID_BAUD 9600

// Create an instance of the HardwareSerial class for Serial 2
HardwareSerial rfidSerial(2);

void setup(){
  // Serial Monitor
  Serial.begin(9600);

  // Start Serial 2 with the defined RX and TX pins and a baud rate of 9600
  rfidSerial.begin(RFID_BAUD, SERIAL_8N1, RXD2, TXD2);
  Serial.println("Serial 2 started at 9600 baud rate");
}

void loop(){
  while (rfidSerial.available() > 0){
    // get the byte data from the GPS
    char rfidData = rfidSerial.read();
    Serial.print(rfidData);
  }
  Serial.println("-------------------------------");
  delay(1000);
}





결과는 아래. 앞에 이상한 코드 한 글자는 제어코드라 무시



2644BB0C
-------------------------------
-------------------------------
2644BB0C
-------------------------------
2644BB0C
-------------------------------
-------------------------------
00002049
-------------------------------
00002049
-------------------------------
-------------------------------
