ESP32 전원 공급 완벽 가이드: 안전하고 효율적인 3가지 방법



ESP32는 무선 통신 기능(Wi-Fi, Bluetooth)이 내장된 고성능 마이크로컨트롤러로, IoT 프로젝트나 스마트 홈, 웨어러블 디바이스 등에 폭넓게 활용되고 있습니다.



하지만 ESP32의 성능을 100% 끌어내기 위해선 안정적이고 적절한 전원 공급 방법을 아는 것이 매우 중요합니다.



전원 문제가 발생하면 오작동, 리셋 반복, Wi-Fi 연결 실패 등 다양한 문제가 발생할 수 있기 때문이죠. 이 글에서는 ESP32에 전원을 공급하는 대표적인 3가지 방법을 실제 회로 설계나 프로젝트 구현 시 참고할 수 있도록 구체적으로 정리합니다.



USB를 통한 공급, 외부 전압 레귤레이터 사용, 배터리 기반 전원 방식까지 각각의 장단점과 활용 팁을 상세히 안내하며, 전원 용량 계산법이나 전압 안정화 팁 같은 실용 정보도 함께 제공합니다.



ESP32를 활용한 프로젝트를 보다 안정적으로 운영하고 싶다면, 이 글을 통해 전원 설계의 핵심 포인트를 꼭 확인해보세요. ESP32 전원 연결 방법, ESP32 배터리 전원, ESP32 안정적인 전원 공급을 설명하는 이 글은 초보 개발자는 물론 중급 이상의 메이커에게도 실질적인 도움이 될 것입니다.





ESP32 빠르게 시작하기: 혁신적인 임베디드 개발 가이드로 당신의 개발 여정을 시작하세요. 이 문서는 ESP32의 세계로 당신을 초대합니. 내려받는 방법 자세히 보기

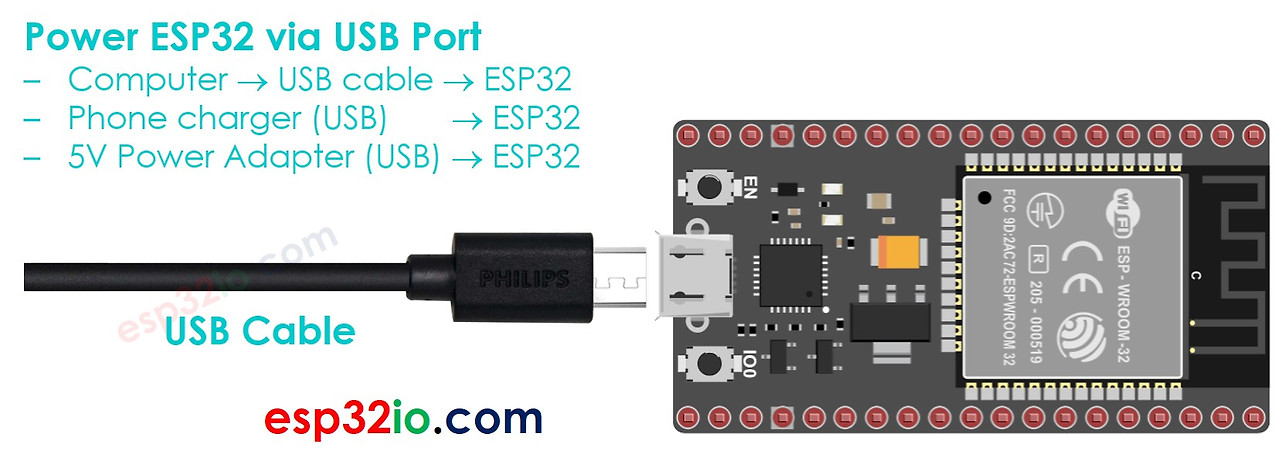

옵션 1: USB



ESP32 개발 키트에 전원을 공급하는 가장 쉬운 방법은 USB 포트를 사용하는 것입니다. 개발 키트에는 마이크로 USB 포트가 포함되어 있어 보드에 전원을 공급하고 호스트 컴퓨터와 직렬 통신을 구현하여 스케치를 업로드할 수 있습니다.

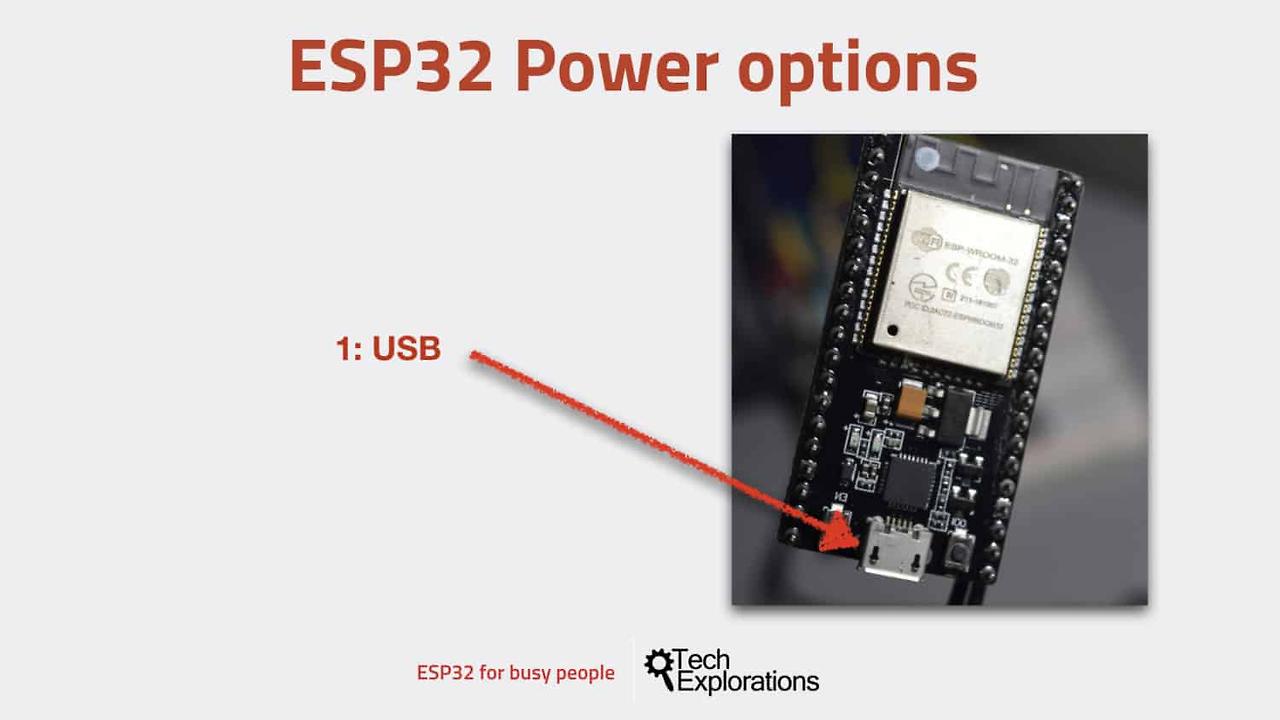

ESP32 개발 키트에 전원을 공급하는 가장 쉬운 방법은 USB 포트를 사용하는 것입니다.



케이블 한쪽 끝을 컴퓨터의 USB 포트나 USB 호환 전원에 꽂고 다른 쪽 끝을 ESP32 개발 키트의 USB 포트에 꽂으면 됩니다.

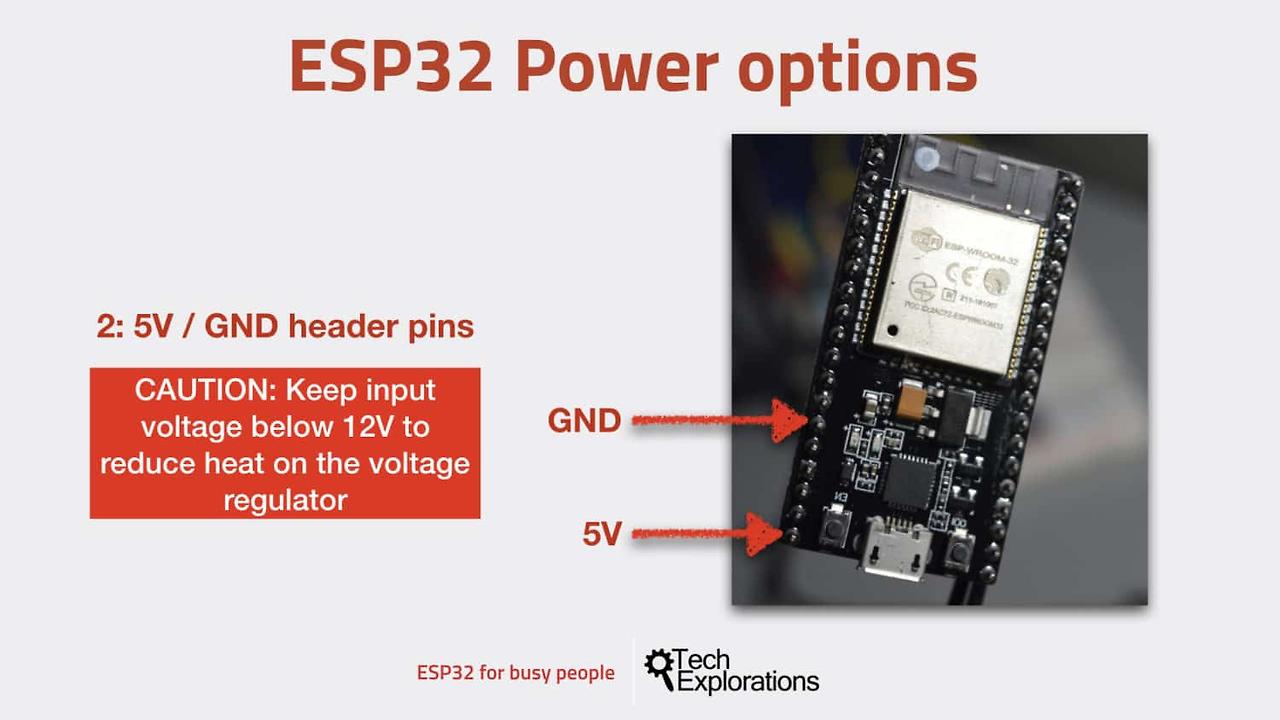

옵션 2: GND 및 5V 핀에 대한 비규제 전원

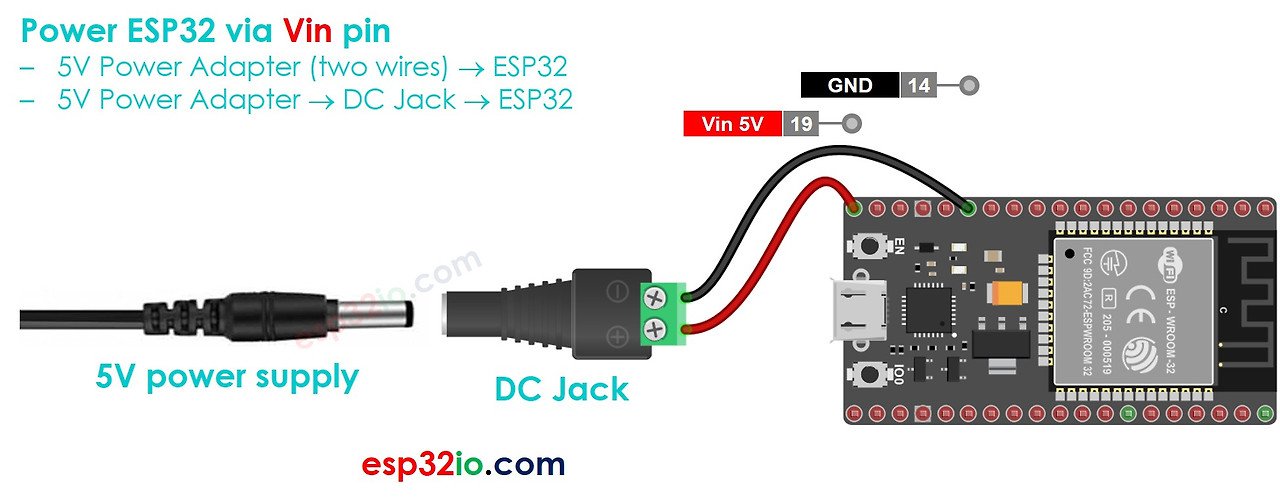

두 번째 옵션은 외부 비규제 전원 공급 장치를 5V 핀과 접지 핀에 연결하는 것입니다. 약 5~12V면 됩니다.



하지만 전압 조절기에서 열로 인해 전력이 너무 많이 손실되는 것을 방지하기 위해 입력 전압을 약 6~7볼트로 유지하는 것이 가장 좋습니다.



5V 및 GND 핀을 통해 외부 전원을 연결할 수 있습니다. 전압 한계에 주의하세요.



저는 벤치 전원 공급 장치를 사용하여 몇 가지 실험을 했습니다. 5V와 10V 사이의 전압을 공급하고 전류 소모를 관찰했습니다. ESP32는 빈 루프로 스케치를 실행하고 있었습니다.



10V 입력 전압에서 전류 소모는 0.099A(또는 99.9mA)였습니다.



5V에서 전류 소모는 0.128A(또는 128mA)로 약간 더 높았습니다.



10V 입력 전압에서 전류 소모는 99.9mA였습니다.



5V에서 전류 소모는 128mA였습니다.

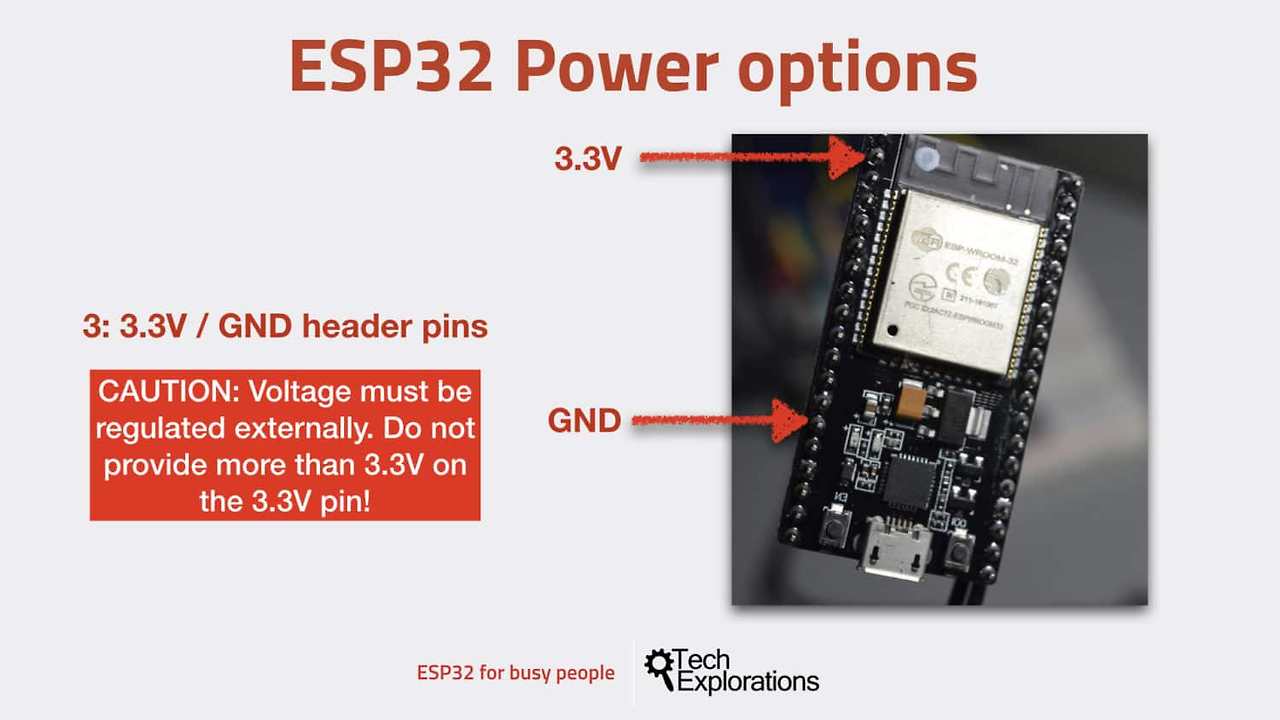

옵션 3: GND 및 3.3V 핀에 대한 조절된 전원



ESP32에 전원을 공급하는 또 다른 옵션은 3.3V 조절된 전원 공급 장치를 사용하는 것입니다. 이를 위해 3.3V 및 GND 핀을 사용합니다.





조절된 3.3V 전압 공급 장치를 3.3V 및 GND 핀에 연결할 수 있습니다.



3.3V 핀은 안테나 바로 옆의 보드 왼쪽 상단에 있습니다.



그렇게 할 때는 매우 조심해야 합니다. 이런 방식으로 ESP32에 전원을 공급하면 개발 키트에 있는 온보드 전압 레귤레이터를 우회하게 되므로 모듈은 과전압으로부터 보호되지 않습니다.



다시 한 번 말씀드리지만 3.3V 핀의 입력 전압이 조절되고 안전한지 매우 조심하세요.



전원: 결론



ESP32 개발 키트에 전원을 공급하려면 세 가지 옵션이 있습니다.



1. USB 포트를 통해
2. 5V와 12V 사이의 조절되지 않은 전압을 사용하여 5V 및 GND 핀에 연결합니다. 이 전압은 온보드에서 조절됩니다.
3. 3.3V 및 GND 핀에 연결된 조절된 3.3V 전압을 사용합니다. 매우 조심하세요. 3.3V 한도를 초과하지 마세요. 그렇지 않으면 ESP32 모듈이 손상됩니다.



주의: 동시에 해당 옵션 중 하나만 사용하도록 매우 매우 조심하세요.



예를 들어, USB를 통해 모듈을 컴퓨터에 연결한 상태에서 10V 입력을 사용하여 5V 핀을 통해 ESP32 개발 키트에 전원을 공급하지 마세요. 이렇게 하면 모듈이 손상되고 컴퓨터도 손상될 수 있습니다.



이렇게 하면 ESP32가 무엇인지 잘 이해하게 되고 직접 사용하고 싶어질 것입니다. 저는 완전히 이해합니다 :-). 다음 레슨으로 넘어가서 Arduino IDE에서 ESP32-Arduino Core를 설정하는 방법을 보여드리겠습니다.
