Raspberry Pi 5 PCIe AI 모듈 Sipeed Maix4-HAT



Sipeed Maix4-HAT – 최대 72 TOPS AI 성능, 4K 비디오 출력을 갖춘 Raspberry Pi 5 PCIe AI 모듈



Maix4 -HAT 은 AXERA의 AX650N/C 옥타코어 Cortex-A55 CPU, SoC를 포함하는 MAIX-IV 코어 보드를 중심으로 구축된 Raspberry Pi 5용 소형 AI HAT 로, 8K 비디오 인코딩/디코딩을 지원하여 최대 72 TOPS(INT4) 또는 18 TOPS(INT8)를 제공합니다.



8GB LPDDR4x RAM과 32GB eMMC 스토리지를 탑재했으며, PCIe 2.0, HDMI 2.0a(4Kp60), USB 3.0, USB 2.0, 다중 카메라 입력, SPI LCD, I²C 터치, 스피커 및 팬 커넥터 등의 인터페이스를 제공합니다. Raspberry Pi 5 및 기타 보드와 플러그 앤 플레이 방식으로 연결하여 사용할 수 있도록 설계되었으며, Transformer 기반 모델을 가속화하여 스마트 카메라, 산업 검사 및 멀티모달 AI 애플리케이션에서 공간 제약이 있는 엣지 AI 작업에 이상적입니다.

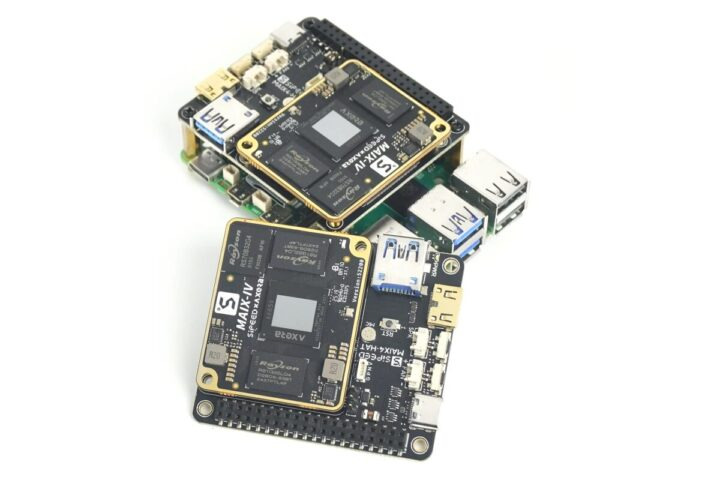

Raspberry Pi 5 PCIe AI 모듈 Sipeed Maix4-HAT





Sipeed Maix4-HAT 사양: 번역은 좀 어색해서 아래에 영문 참고



SoC – AXera AX650N

CPU – NEON 지원이 있는 1.7GHz의 옥타코어 Arm Cortex-A55

NPU – INT4에서 43.2 TOPS, INT8에서 10.8 TOPS, INT4, INT8, INT16, FP16 및 FP32 입력 지원; Sipeed/AXERA에 따르면 NVIDIA 40 TOPS와 동일.

ISP – 최대 8Kp30(8,192×4,320 @ 30fps). 최대 해상도 16,384 x 16,384

DSP – 800MHz 듀얼 코어 DSP

비디오 디코딩 – H.264/H.264 비디오 디코더 8Kp60, 최대 32개 채널 @ 1080p30

비디오 인코딩 – 최대 8Kp30, 최대 32x 채널 @ 1080p30의 H.264/H.265 비디오 인코더

시스템 메모리 – 8GB 64비트 LPDDR4x(시스템용 2GB + AI용 6GB)

저장

32GB eMMC 5.1 플래시

MicroSD 카드 지원

표시하다

최대 4K @ 60fps의 미니 HDMI 2.0a

6핀 FPC I²C 터치 인터페이스가 있는 10핀 FPC SPI 디스플레이 인터페이스

카메라 – 0.8mm 4핀 USB 카메라 인터페이스

오디오

2핀 스피커 커넥터

온보드 마이크

USB

USB 2.0(480Mbps) Type-C OTG 포트

USB 3.0(5Gbps) Type-A 포트

디버깅 – USB Type-C 포트

확장 – 1× PCIe 2.0(1레인, 16핀 FPC), Raspberry Pi 5 호환성

기타

리셋, 부팅 0, 부팅 1 버튼

1.25mm 2핀 냉각 팬 헤더

코어 보드의 파란색과 흰색 LED 표시기

전원 공급 장치 – Pi 또는 기타 보드의 5V

치수 – 65 x 56mm

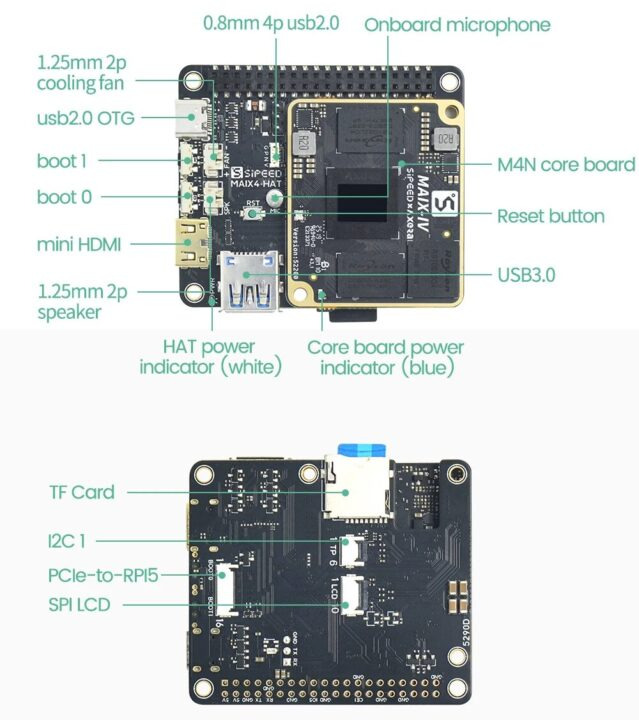

Sipeed Maix4 HAT 하드웨어 개요



사양을 다시 영어로 옮긴다.



Sipeed Maix4-HAT Specifications:

• SoC – AXera AX650N
  • CPU – Octa-core Arm Cortex-A55 @ 1.7 GHz with NEON support
  • NPU – 43.2 TOPS @ INT4, 10.8 TOPS @ INT8 with support for INT4, INT8, INT16, FP16, and FP32 inputs; Equivalent to NVIDIA 40 TOPS according to Sipeed/AXERA.
  • ISP – Up to 8Kp30 (8,192×4,320 @ 30 fps). maximum resolution 16,384 x 16,384
  • DSP – 800 MHz dual-core DSP
  • Video Decoding – H.264/H.264 video decoder 8Kp60, up to 32x channels @ 1080p30
  • Video Encoding – H.264/H.265 video encoder up to 8Kp30, up to 32x channels @ 1080p30
• System Memory – 8 GB 64-bit LPDDR4x (2 GB for system + 6 GB for AI)
• Storage
  • 32 GB eMMC 5.1 flash
  • MicroSD card support
• Display
  • Mini HDMI 2.0a up to 4K @ 60 fps
  • 10-pin FPC SPI display interface with a 6-pin FPC I²C touch interface
• Camera – 0.8 mm 4-pin USB camera interfaces
• Audio
  • 2-pin speaker connector
  • Onboard microphone
• USB
  • USB 2.0 (480 Mbps) Type-C OTG port
  • USB 3.0 (5 Gbps) Type-A port
• Debugging – USB Type-C port
• Expansion – 1× PCIe 2.0 (1-lane, 16-pin FPC), Raspberry Pi 5 compatibility
• Misc
  • Reset, boot 0, and boot 1 buttons
  • 1.25mm 2-pin cooling fan header
  • Blue and White LED indicator on the core board
• Power Supply – 5V from Pi or other boards
• Dimensions – 65 x 56 mm





M4N-HAT은 전체 AI 개발 스택을 지원하며, Sipeed의 업데이트된 MaixPy 플랫폼과 호환됩니다 . 개발자는 Hugging Face 의 사전 학습된 AI 모델을 사용 하고 AXERA의 Pulsar2 도구를 사용하여 자체 모델을 변환하거나 배포할 수 있습니다. 이미지 인식, 객체 감지, 대규모 언어 모델 실행과 같은 인기 있는 AI 작업도 지원합니다. 이 보드는 Raspberry Pi 5와 완벽하게 호환되며, AXCL 설명서 에서 설정 및 사용 가이드를 확인할 수 있습니다 . 하드웨어 및 소프트웨어 설명서, SDK 다운로드, AI 개발 리소스(AXCL, Pulsar2), 모델 허브, 샘플 코드 저장소 등 자세한 정보는 위키 에서 확인할 수 있습니다.

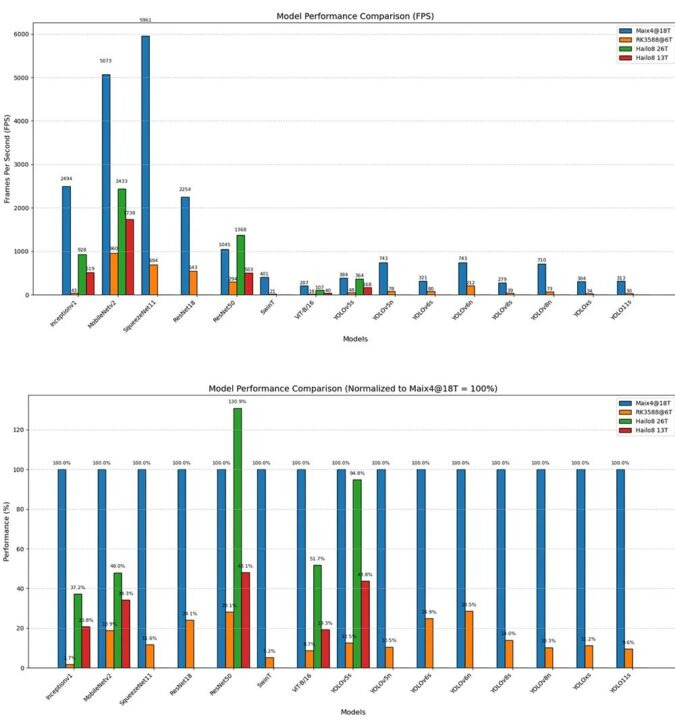

Sipeed Maix4 HAT 성능 벤치마크





벤치마크 차트는 다양한 AI 모델에서 Maix4-HAT(18 TOPS)를 6 TOPS NPU를 탑재한 RK3588 , Hailo-8 (26 TOPS), Hailo-8L (13 TOPS)과 비교합니다. 제조업체에서 제공하는 TOPS 수치가 항상 실제 결과로 이어지는 것은 아니라는 점은 오래전부터 지적되어 왔습니다 . 원시 FPS 성능에서 Maix4-HAT는 대부분의 CNN 및 Transformer 워크로드에서 다른 모든 제품보다 지속적으로 우수한 성능을 보이며, SqueezeNet11에서는 최대 5,961 FPS, MobileNetV2에서는 5,073 FPS에 도달합니다.



아래 차트는 Maix4-HAT(모든 모델에 대해 100%로 설정됨)와 비교한 성능 백분율을 보여줍니다. 다른 칩이 50%로 실행된다면 해당 모델에서 Maix4-HAT의 절반만 빠르다는 것을 의미합니다. 대부분의 경우 다른 가속기(RK3588, Hailo-8, Hailo-8L)는 Maix4-HAT의 절반 이하로 빠릅니다. 유일한 큰 예외는 Hailo-8의 ResNet50으로, Hailo 모듈이 Maix4-HAT보다 약 131% 빠른 속도를 보입니다. 따라서 전반적으로 Maix4-HAT는 일반적으로 훨씬 빠르며, 특히 컴퓨터 비전 모델의 경우 더 빠르지만 특정 모델 유형에서는 다른 칩이 더 빠를 수 있는 몇 가지 경우가 있습니다.



Raspberry Pi 5용으로는 공식 Raspberry Pi AI HAT+ , Pineboards AI Bundle(Hailo 8L) , Raspberry Pi AI Kit 등 다양한 AI HAT가 있으며 , 이를 통해 비전, 음성 및 기타 ML 작업에 대한 온디맨드 AI 가속을 수행할 수 있습니다.



Sipeed Maix4-HAT은 현재 AliExpress에서 173달러에 구매할 수 있지만 , 이전에는 Sipeed의 AliExpress 매장에서 149달러에 판매되었습니다 .







상세 내용 참고



https://www.cnx-software.com/2025/08/11/sipeed-maix4-hat-a-raspberry-pi-5-pcie-ai-module-with-up-to-72-tops-ai-power-4k-video-output/
