아두이노 메가 2560 센서 트레이닝 키트 기술 사양 분석서

1. 서론: 기술 검토의 목적 및 시스템 통합 가치

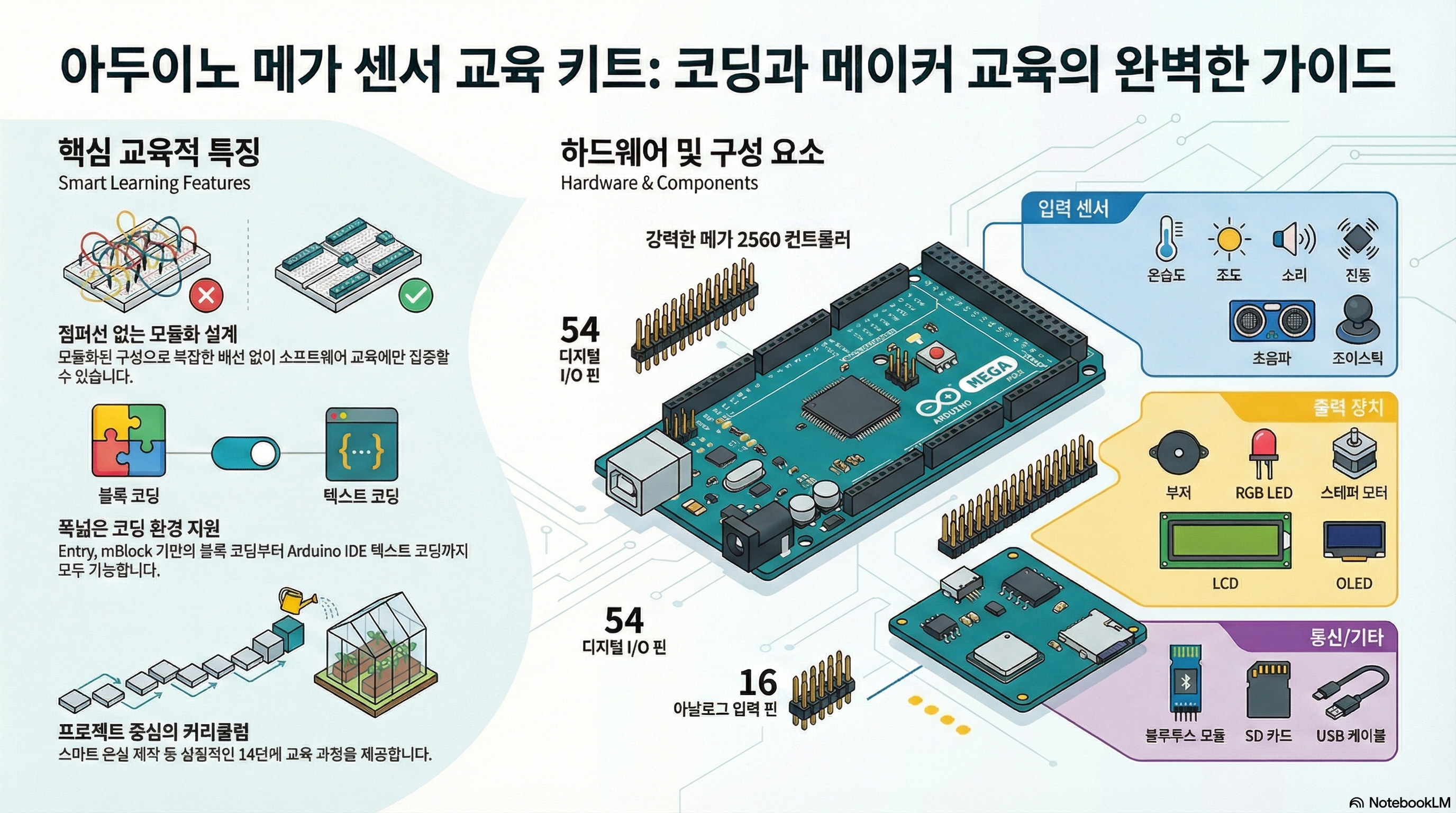

본 분석서의 대상인 '아두이노 메가 2560 센서 트레이닝 키트(CL-ArduinoMega)'는 초·중·고등 교육과정부터 일반인 메이커 활동까지 아우르는 소프트웨어/하드웨어 통합 교육 플랫폼입니다. 본 시스템의 가장 큰 기술적 차별점은 '모듈화(Modularization)'를 통한 점퍼 와이어 제거 설계에 있습니다.

전형적인 임베디드 학습 환경에서 발생하는 가장 큰 병목 현상은 복잡한 배선 오류로 인한 트러블슈팅 시간의 낭비입니다. 본 키트는 주요 센서와 액추에이터를 통합 PCB에 실장하여 배선 문제를 원천적으로 차단함으로써, 사용자가 시스템 로직과 알고리즘 구현에 집중할 수 있는 고효율 개발 환경을 제공합니다. 이는 단순한 교구를 넘어, 안정적인 하드웨어 기반 위에서 실질적인 시스템 제어 역량을 배양할 수 있는 전략적 도구로서의 가치를 지닙니다.

2. 메인 컨트롤러 분석: ATmega2560 마이크로컨트롤러의 자원 및 확장성

본 키트의 핵심인 아두이노 메가 2560 Rev3 보드는 복잡한 연산과 대규모 입출력 제어가 필요한 프로젝트를 위해 설계되었습니다. 보급형인 우노(Uno) 보드 대비 압도적인 핀 수와 메모리 자원을 보유하고 있어, 다중 센서 데이터 융합 및 복합 액추에이터 제어에 최적화되어 있습니다.

[표 1] 아두이노 메가 2560 하드웨어 상세 사양

항목	상세 사양	단위/비고
마이크로컨트롤러	ATmega2560	8-bit AVR
작동 전압 (Operating Voltage)	5.0	V
입력 전압 (권장 / 제한)	7~~12 / 6~~20	V
디지털 I/O 핀	54	14개 PWM 출력 포함
아날로그 입력 핀	16	10-bit ADC
I/O 핀당 DC 전류	40	mA
3.3V 핀 출력 전류	50	mA
플래시 메모리 (Flash)	256	KB (8KB 부트로더 포함)
SRAM / EEPROM	8 / 4	KB
클럭 속도 (Clock Speed)	16	MHz

기술적 우위 분석 (So What?):

복합 시스템 수용력: 54개의 I/O 핀은 7종의 센서, 5종의 출력 장치, 통신 모듈을 동시에 연결하고도 추가 확장이 가능한 여유를 제공합니다.
코드 최적화 유연성: 256KB의 플래시 메모리는 고해상도 그래픽 라이브러리와 복잡한 C언어 함수 라이브러리를 제한 없이 적재할 수 있게 하여, 소프트웨어 설계의 제약을 최소화합니다.

3. 센서 입력 유닛(Sensor Input Units)의 작동 분석

본 시스템은 환경 데이터 수집을 위한 7종의 센서 모듈을 포함하며, 각 센서는 교육 및 프로토타이핑에 적합한 표준 정밀도를 제공합니다.

온습도 센서: 0~~50°C(±2°C) 및 20~~90% RH(±5%) 측정 범위를 가집니다. 본 사양은 실내 환경 모니터링에 최적화되어 있으나, 50°C 이상의 고온이나 산업용 실외 환경에는 제약이 있음을 인지해야 합니다.
초음파 센서 (HC-SR04): 2~450cm의 넓은 측정 범위를 지원하여 자율 주행 로봇의 거리 측정 및 장애물 회피 알고리즘 구현에 핵심적인 역할을 합니다.
조도 센서(CDS): 31.5x14mm 규격으로 디지털/아날로그 출력을 동시 지원하여 정밀한 광량 제어가 가능합니다.
사운드 센서(LM393): 가변 저항(Potentiometer)을 통해 감도 조절이 가능하며, 소리 신호를 시스템 트리거로 변환합니다.
기타 입력: 충돌 센서(30mm 이내 감지), 진동 센서(4g), 5핀 조이스틱(13g, X/Y/Push) 등 물리적 인터랙션을 위한 다양한 입력을 갖추고 있습니다.

4. 드라이브 출력 및 액추에이터(Actuators) 분석

수집된 데이터를 물리적 운동이나 시각 정보로 변환하는 출력 유닛은 시스템의 응답성을 결정합니다.

[표 2] 주요 액추에이터 구동 사양

구동 유닛	핵심 기술 사양	엔지니어링 포인트
Stepper Motor	28BYJ-48, 1:64 감속비	0~18 RPM의 저속 고토크 정밀 제어
OLED Display	128x64 해상도, I2C 인터페이스	160도 시야각 제공으로 가독성 우수
RGB LED	10mm, 1,650만 색상 표현	상태 시각화 및 PWM 제어 학습 최적화
Character LCD	16x2 라인, 가변저항 명암 조절	텍스트 기반 데이터 출력의 표준 장치
Buzzer Speaker	3.3V~5V 작동, 3g 무게	디지털 신호를 통한 오디오 피드백

시스템 운용 분석: 스테퍼 모터의 경우 1:64의 높은 감속비를 통해 정밀한 각도 제어가 가능하나, 최대 회전 속도가 18 RPM으로 제한되므로 고속 구동이 필요한 프로젝트에서는 설계 시 이를 고려해야 합니다.

5. 통신 유닛 및 모바일 확장성

본 키트의 핵심 확장 요소인 **블루투스 모듈(HC-06)**은 다음과 같은 통신 규격을 준수합니다.

통신 거리: 최대 10m (Class 2 표준)
데이터 설정: 8 Data bits, 1 Stop bit, No parity (8N1) 기본 구성
작동 환경: 3.6V~6V 전압 및 30mA 수준의 저전력 소모

이 모듈은 스마트폰 및 태블릿 기반의 코딩 환경(App)과 연동되어 교육 현장에서의 모바일 확장성을 극대화합니다. 이는 PC에 종속된 개발 환경을 벗어나 실제 IoT(사물인터넷) 시나리오를 구현하는 데 필수적인 자원입니다.

6. 전기적 규격 및 기구학적 특성

안정적인 시스템 구축을 위해 본 키트는 산업 표준 규격과 충분한 전원 공급 능력을 확보하고 있습니다.

전원 시스템: 외부 어댑터(100-240V AC to 5V DC)를 통해 3A의 고전류를 공급합니다. 이는 스테퍼 모터와 OLED 등 전력 소모가 큰 부하가 동시에 작동하는 풀로드 상황에서 전압 강하(Brownout)를 방지하고 시스템의 안정성을 보장하기 위한 필수적 설계입니다.
기구 사양 및 재질:
- 통합 PCB (메가 보드 베이스): 100x65x15mm, FR-4(유리 강화 에폭시) 재질, 중량 약 50g.
- 브레드보드: 165x55x8.5mm, ABS 플라스틱 재질, 중량 약 80g.
- 전체 키트 중량: 약 500g (휴대성 및 교육용 보관 용이성 확보).
기구학적 특징: 통합 PCB는 100x65mm 규격의 표준화된 마운팅 풋프린트를 사용하여 기구 프레임 결합 시 높은 호환성을 가집니다.

7. 종합 결론: 시스템 도입을 위한 기술적 제언

아두이노 메가 2560 센서 트레이닝 키트는 단순한 교육용 도구를 넘어, 고성능 ATmega2560의 자원과 모듈화된 하드웨어 설계가 결합된 고가치 엔지니어링 플랫폼입니다.

특히 SD 카드를 포함한 데이터 로깅 능력, RAPTOR 및 C-Language 함수/라이브러리를 아우르는 폭넓은 소프트웨어 생태계 지원은 초보자에게는 직관적인 학습을, 중급 이상의 사용자에게는 실무 수준의 시스템 개발 경험을 제공합니다. 5V 3A의 안정적인 전원 공급 체계와 점퍼 와이어를 배제한 신뢰성 높은 하드웨어 구성은 교육 효율을 극대화하고자 하는 기관 및 연구소에 최적의 선택지가 될 것입니다.
