ESP32의 AM 라디오 기능

ESP32의 AM 라디오 기능은 내부 클럭과 GPIO 핀을 활용해 AM 라디오 주파수 신호를 직접 송출(변조)하거나, 외부 라디오 튜너 칩과 연동해 AM 방송을 수신하는 기능을 말합니다.



ESP32 자체에는 전통적인 아날로그 라디오 수신 회로가 없지만, 강력한 내부 프로세서와 디지털 제어 능력을 활용해 라디오 관련 실험을 할 수 있습니다.



주요 작동 방식

• AM 라디오 송신 (Transmitter): ESP32의 내부 PWM이나 DAC, 혹은 고속 GPIO 토글 기능을 이용해 특정 주파수(예: 중파 대역)의 고주파 반송파를 만들고, 오디오 신호로 진폭을 변조(AM)하여 근처의 일반 AM 라디오로 소리를 내보내는 방식입니다. [

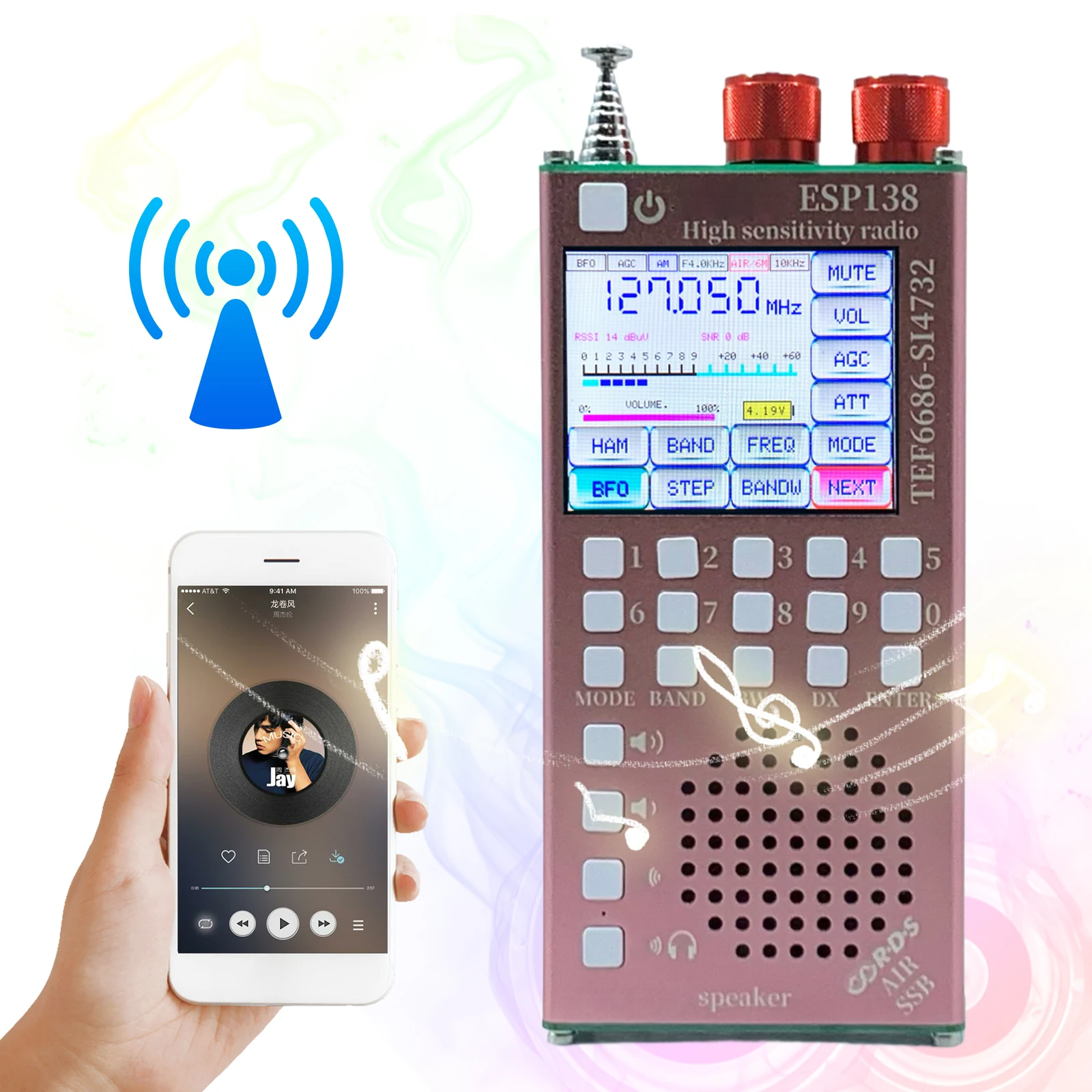

• 외부 튜너 연동 수신 (Receiver): SI4732나 TEF6686 같은 전문 외장 라디오 수신기 칩을 ESP32에 I2C나 SPI로 연결하여, ESP32가 칩을 제어하고 AM/FM/SSB 방송을 고감도로 수신하는 복합 기기를 만드는 방식입니다. [1, 4]
• 인터넷 라디오와의 차이: 와이파이(Wi-Fi)로 웹 스트리밍 오디오를 받아 재생하는 '인터넷 라디오' 기능과 달리, 실제 공중파 전파를 다루거나 전파 장비를 제어하는 데 쓰입니다.

· 만약 구체적으로 궁금한 부분이 있다면 말씀해 주세요:

• AM 라디오 송신기 프로젝트를 직접 만들어보고 싶으신가요?
• 아니면 와이파이를 이용한 인터넷 라디오 제작 방법을 원하시나요?

---

AM 라디오 송신 기능 구현



AM(진폭 변조) 라디오 송신 기능을 구현하려면 정보 신호(오디오)로 고주파 반송파의 진폭을 변화시킨 후 안테나를 통해 공중으로 방출하는 하드웨어 시스템을 구축해야 합니다.

송신기 구현을 위한 필수 하드웨어 구성 요소와 상세한 제작 단계, 그리고 실제 회로 설계 예시를 안내해 드립니다.

---

1. AM 송신기의 5대 필수 구성 요소

• 오디오 입력단 (Audio Input / Microphone): 목소리나 음악 같은 음향 신호를 전기적 미소 신호(정보 신호)로 변환합니다. [2, 3]
• 오디오 프리앰프 (Audio Pre-Amplifier): 입력된 약한 신호를 변조회로가 인식할 수 있는 전압 레벨까지 증폭합니다. [2]
• RF 고주파 발진기 (RF Oscillator): 신호를 멀리 보낼 기준 전파인 고주파 반송파(Carrier Wave, 중파 대역 535~1605 kHz 등)를 생성합니다. [2, 4]
• 변조기 (Modulator): 증폭된 오디오 신호의 전압 변화에 따라 RF 반송파의 진폭(높낮이)을 변화시키는 핵심 회로입니다. [1, 5]
• RF 전력 증폭기 및 안테나 (RF Power Amp & Antenna): 변조된 신호를 송신 가능한 세기로 전력 증폭한 후, 안테나를 통해 전파로 방출합니다. [2, 6]

---

2. 단계별 상세 구현 방법

[오디오 신호] ──> [오디오 프리앰프] ──┐
                                     v
[RF 발진기] ───> [고주파 반송파] ───> [변조기(AM)] ──> [RF 전력 증폭] ──> [안테나]

1단계: 반송파 발진 회로 구성 (RF Oscillator)

• 주파수 선택: 일반 AM 라디오로 수신하려면 중파(MF) 대역 내의 빈 주파수(예: 1000 kHz)를 타깃으로 잡습니다. [4]
• 구현 방식: LC 발진 회로(콜피츠 또는 하틀리 발진기)를 사용하여 주파수를 가변 하거나, 1MHz 크리스탈 오실레이터 소자를 사용하여 안정적인 고정 주파수를 생성합니다. 흔히 테스트용으로는 4핀 액티브 크리스탈 오실레이터가 가장 간편합니다.

2단계: 오디오 증폭 회로 구성 (Audio Pre-Amp)

• 증폭기 배치: 마이크나 스마트폰 이어폰 잭에서 나오는 소리는 전압이 매우 낮습니다.
• 구현 방식: LM386 오디오 앰프 IC 또는 범용 트랜지스터(2N3904 등)를 사용하여 오디오 신호 전압을 수 볼트(V) 수준으로 증폭합니다. 이 단계에서 볼륨 조절용 가변 저항을 달아 변조 깊이(Modulation Depth)를 조절할 수 있게 만듭니다. [2]

3단계: 진폭 변조기 설계 (Modulator)

• 컬렉터 변조 방식 (가장 대중적): RF 전력 트랜지스터의 컬렉터 단자에 가해지는 전원 전압($V_{cc}$)을 오디오 신호 전압으로 흔들어주는 방식입니다. 오디오 전압이 높을 때는 출력 RF 전파가 커지고, 낮을 때는 작아지면서 진폭 변조 파형이 완성됩니다. [1, 5, 7]
• 간이 IC 방식: 크리스탈 오실레이터의 전원(VCC) 핀에 직접 증폭된 오디오 신호를 중첩하여 인입시키는 방식으로도 초간단 AM 변조가 작동합니다.

4단계: 안테나 매칭 및 조율 (Antenna Matching)

• 안테나 연결: 변조된 RF 신호를 안테나 전선에 연결합니다.
• 효율 최적화: 중파 AM 주파수의 실제 파장(λ)은 수백 미터에 달하므로 실내용 안테나는 매우 짧아 효율이 극도로 떨어집니다. 수 미터의 긴 구리 전선을 창가로 연결하거나, 송신 출력단에 인덕터(코일)를 배치하는 매칭 회로를 구성하여 임피던스를 맞춰야 전파가 멀리 나갑니다. [6, 8]

---

3. 가장 직관적인 실습용 핀 배치 예시 (크리스탈 오실레이터 활용)

회로를 가장 빠르게 테스트해 볼 수 있는 미니 송신기 구성법입니다.

1. 오디오 출력: 스마트폰 오디오 잭의 Left/Right 신호를 하나로 묶고 ground선과 분리합니다.
2. 신호 결합: 오디오 라인에 직류(DC) 차단용 커플링 콘덴서(10μ F)를 직렬로 연결합니다.
3. 오실레이터 연결: 1MHz 액티브 크리스탈 오실레이터 소자를 준비합니다.
   • 1번 핀: NC (연결 안 함)
   • 7번 핀: GND (전원 마이너스 및 오디오 그라운드 공통 연결)
   • 8번 핀: RF 출력 ──> 약 1~3m 길이의 안테나 전선 연결
   • 14번 핀: 전원 입력(VCC) ──> 9V 배터리의 (+) 단자와 오디오 (+) 신호를 함께 묶어 연결 (오디오 신호가 전원을 흔들어 진폭 변조 발생) [8]

---

⚠️ 중요 주의사항 및 법적 규제

• 전파법 준수: 대한민국을 포함한 대부분의 국가에서는 허가받지 않은 무선국 개설 및 전파 송출을 법으로 엄격히 금지합니다.
• 실험 기준: 개인적인 학습 및 실험 목적으로 테스트할 때는 반드시 소출력(미약 전력 무선기기 기준 이하)으로 제한해야 합니다.
• 차폐 환경 권장: 안테나 길이를 수 미터 이내로 극히 제한하여 전파가 실험실 방 내부(반지름 수 미터 이내)에서만 수신되도록 구성하고, 외부로 전파가 누설되어 실제 AM 방송망에 간섭을 주지 않도록 하십시오. [9]

---

송신기 구현 과정에서 특정 부품(트랜지스터, IC 등)을 활용한 상세 회로도가 필요하시거나, 주파수 계산 공식이 필요하시면 언제든 말씀해 주세요!

[1] https://en.wikipedia.org

[2] https://book.hamchobo.com

[3] https://ko.wikipedia.org

[4] https://www.crms.go.kr

[5] https://www.quora.com

[6] https://blog.naver.com

[7] https://www.etnews.com

[8] https://www.wonderfulpcb.com

[9] https://tech.kobeta.com



---

AM 라디오 수신기를 구현



AM 라디오 수신기(진폭 변조 수신기)를 구현하려면 안테나로 유입된 고주파 전파에서 원하는 방송 주파수만 선택하고, 이 신호의 진폭 변화에 담긴 오디오 신호를 추출해 소리로 변환하는 과정을 거쳐야 합니다. [1, 2, 3, 4]

가장 직관적이고 기본적인 방식인 동조 고주파(TRF) 수신기 구조를 기준으로 필수 부품과 구현 단계를 상세히 설명해 드리겠습니다. [2]

---

🛠️ 필수 준비 부품

• 안테나 선: 전파를 유착하기 위한 3~10m 길이의 긴 구리 전선. [5]
• 페라이트 코어 및 에나멜 와이어: 안테나 코일을 직접 감기 위한 재료. [5, 6]
• 가변 커패시터 (바리콘): 주파수를 조절하여 방송국을 선택하는 핵심 소자. [5, 6]
• 검파용 다이오드: 고주파를 저주파 오디오로 바꿔줄 1N34A 또는 1N60 같은 게르마늄 다이오드 (순방향 전압 강하가 낮아야 함).
• 커패시터 & 저항: 고주파 잡음을 제거할 필터용 소자 (10kΩ 저항, 0.01μF 및 10μF 전해 커패시터 등).
• 오디오 증폭기 및 스피커: 검파된 소리를 키워줄 증폭 IC (LM386 등)와 8Ω 스피커 또는 고임피던스 크리스탈 이어폰. [5, 7]

---

📐 AM 라디오 구현 4단계

1. 동조 회로 (Tuning Circuit) 구현: 주파수 선택

공기 중의 수많은 전파 중 원하는 AM 방송(중파 대역: 535~1605 kHz)의 주파수만을 골라내는 단계입니다. [2, 8, 9, 10]

• 코일 제작: 페라이트 막대(바)에 에나멜 와이어를 약 60~80회 조밀하게 감아 안테나 코일 인덕터(L)를 만듭니다.
• 병렬 연결: 이 코일과 가변 커패시터(C)를 병렬로 연결하여 LC 공진 회로를 구성합니다.
• 주파수 공식: 다음 공진 주파수 공식에 의해 바리콘을 돌려 C 값을 바꾸면 수신 주파수가 변경됩니다.



2. 검파 회로 (Demodulation/Detector) 구현: 오디오 신호 추출

동조 회로를 통과한 신호는 양방향으로 진동하는 고주파 교류(AC) 형태이므로 이 상태로는 소리를 뽑아낼 수 없습니다. [2, 12]

• 정류: 게르마늄 다이오드를 신호선에 직렬로 연결하여 신호의 마이너스(-) 반주기를 차단하고 플러스(+) 성분만 남깁니다.
• 필터링: 다이오드 출력단에 작은 커패시터(0.01μF 내외)와 저항을 병렬로 연결하여 엔벨로프(Envelope) 필터를 만듭니다. 이 필터는 결합된 고주파 반송파 신호를 지면(GND)으로 흘려버리고, 겉 표면의 완만한 진폭 곡선인 오디오 아날로그 신호만 남겨둡니다.

3. 오디오 증폭 회로 (Audio Amplifier) 구현: 신호 크기 확대 [13]

검파된 오디오 신호는 전압과 전류가 매우 미약하여 일반 스피커를 구동할 수 없습니다.

• 증폭기 연결: LM386 오디오 앰프 IC를 활용하여 회로를 구성합니다. 검파 회로의 출력을 LM386의 입력 핀(3번)에 연결합니다.
• 볼륨 조절: 입력단 직전에 가변저항(10kΩ)을 달아주면 소리 크기를 조절하는 볼륨 역할을 하게 됩니다.

4. 출력 및 접지 (Output & Ground)

• 출력: LM386의 출력 핀(5번)에서 나오는 신호를 커패시터로 직류(DC) 성분을 차단한 뒤 소형 스피커에 연결합니다.
• 접지(GND): 수신 성능을 극대화하려면 회로의 그라운드(GND) 라인을 집안의 콘센트 접지 단자나 금속 수도관 등에 길게 연결(Earth Ground)해 주어야 잡음이 줄어들고 방송이 선명하게 들립니다. [5]

---

💡 제작 시 유의사항

• 브레드보드 사용 시: 고주파 회로 특성상 부품 간 전선의 길이를 최대한 짧게 배치해야 기생 커패시턴스로 인한 주파수 왜곡을 방지할 수 있습니다. [6]
• 안테나 환경: 실내에서는 전파 수신율이 낮으므로, 안테나 구리선을 창문 밖으로 길게 빼거나 실외에 설치하는 것이 좋습니다. [5]

AM 라디오 구현과 관련하여 회로도의 구체적인 핀 연결 방식이나 부품 규격 계산법 등 추가로 궁금한 점이 있으시다면 언제든 말씀해 주세요!
