TPS63802 미니 3.3V/5V 출력 2A 전류 초소형 리튬 배터리용

TPS63802 미니 3.3V/5V 출력 2A 전류 초소형 리튬 배터리용 USB 벅/부스트 스텝업/스텝다운 컨버터 전원 모듈



초소형 TPS63802 전력 모듈 이 TPS63802 모듈은 10 x 10 x 1cm의 작은 크기와 0.025kg의 가벼운 무게로 컴팩트한 애플리케이션에 적합하게 설계되어 좁은 공간에도 쉽게 통합할 수 있습니다.



유연한 3.3V 또는 5V 출력 3.3V 및 5V 출력을 모두 지원하며 안정적인 2A 전류를 제공하여 다양한 컴퓨팅 애플리케이션에서 마이크로컨트롤러 및 저전압 장치에 전원을 공급하는 데 이상적입니다.



효율적인 벅/부스트 승압/하압 변환 초저전력 소모와 원활한 전압 조절 기능을 통해 다양한 입력 및 출력 조건에서 효율적인 성능을 보장하며 에너지 손실을 최소화합니다.



다양한 수량 구매 가능 1개, 2개, 5개 또는 10개 단위로 판매되어 품질이나 일관성을 유지하면서 프로토타입 제작, 대량 사용 또는 재고 확보에 유연하게 활용할 수 있습니다.



컴퓨터 시스템과의 높은 호환성을 자랑하는 이 모듈은 컴퓨터 애플리케이션에 사용하도록 설계되었으며, 3.3V/5V의 공급 전압으로 안정적인 전력 공급을 보장하고 정상 온도 조건에서 안정적인 작동을 제공합니다.





특징:
1. 고집적 TPS63802 칩을 탑재하여 다양한 입력 전압을 지원합니다.
2. 에너지 손실과 발열을 줄여 리튬 배터리 사용 시간을 효과적으로 연장합니다.
3. 다양한 기기와의 호환성을 위해 두 가지 출력 전압(3.3V/5V)을 선택할 수 있습니다.
4. 1A/2A 전류 출력을 지원하여 고출력 모듈을 안정적으로 구동합니다
. 5. 다양한 DIY 프로젝트, 휴대용 기기 또는 보조 배터리에 쉽게 통합할 수 있습니다.

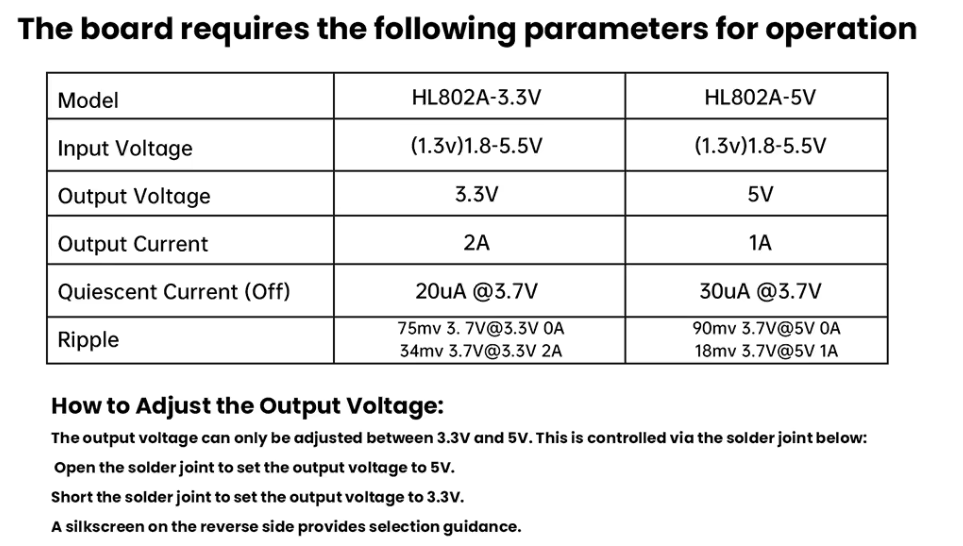

파라미터: 입력 전압
3.3V
DC 1.8-5.5V,
출력 전압 3.3V,
출력 전류 2A,
대기 전류: 20uA@3.7V,
리플
75mV(3.7V@3.3V), 0A(34mV),
2A(3.7V@3.3V)



5V

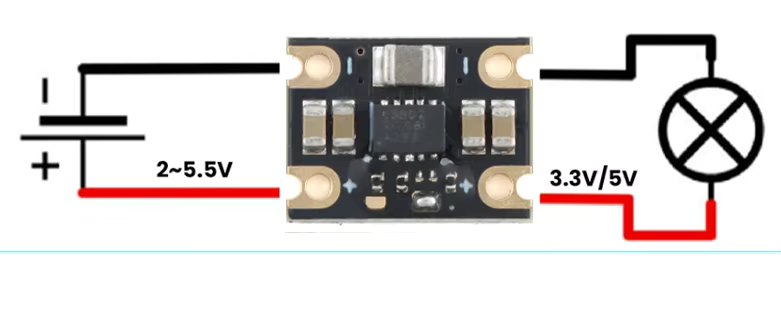

입력 전압: DC 1.8-5.5V
출력 전압: 5V 출력
전류: 1A
대기 전류: 30uA@3.7V
리플
90mV 3.7V@5V 0A
18mV 3.7V@5V 1A

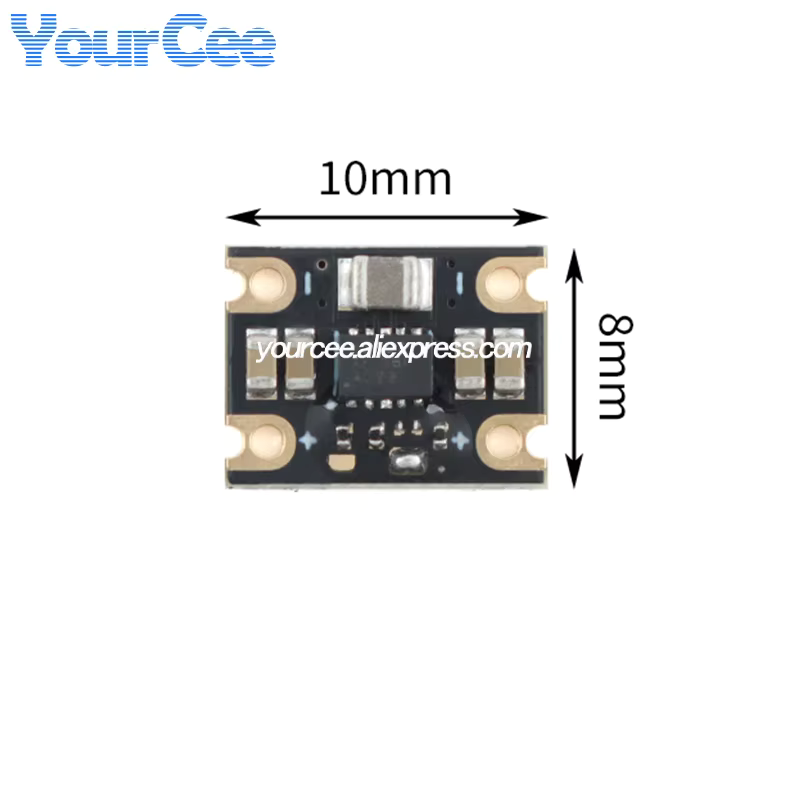

PCB 크기: 10.4 × 7.9 mm



Tps63802 칩

고도로 집적화된 TPs638o2 칩을 특징으로 합니다.

다양한 입력 전압을 수용할 수 있음

벅-부스트 전력 모듈

다양한 DIY 프로젝트에 쉽게 통합할 수 있습니다.

휴대용 기기 또는 보조 배터리





ESP32 슈퍼미니(주로 ESP32-C3 Super Mini 등)의 소모 전류는 작동 상태에 따라 다르며, Wi-Fi/BLE 송수신 시 최대 약 80mA~335mA, 딥슬립 모드 시 약 43µA~400µA 수준입니다.



상태별 소모 전류

• 최대 작동 (Wi-Fi / 블루투스 송수신): 약 80mA ~ 335mA (무선 통신 강도와 칩셋 세부 모델에 따라 변동)

• 일반 작동 (아이들 상태): 약 20mA ~ 40mA (CPU 활성화 상태)

• 딥슬립 (Deep Sleep): 약 43µA ~ 400µA (온보드 전원 레귤레이터 및 입력 전압 조건에 따라 차이 발생)



주의사항



• 레귤레이터 영향: 슈퍼미니 보드는 크기가 매우 작지만 온보드 전원 칩(LDO)이 포함되어 있어, 순수 칩 자체의 슬립 전류보다 보드 전체의 대기 전류가 더 높게 측정될 수 있습니다.

• 전압 공급: 배터리 효율을 높이려면 3.3V 핀에 직접 전원을 인가하는 것보다 5V/3.7V 전원 핀 조건을 맞추는 것이 절전 모드 전류 감소에 유리할 수 있습니다.
