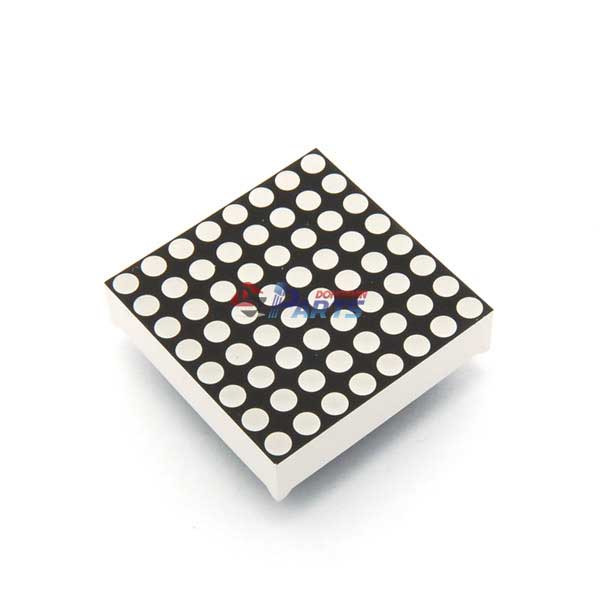

도트매트릭스 8X8 M-1388ASR = DM880311K

M-1388ASR (DM880311K)은 8x8 배열로 구성된 단색 LED 도트 매트릭스 디스플레이입니다. 이 제품은 일반적으로 빨간색(Red) LED를 사용하며, 각 픽셀(LED)을 개별적으로 제어하여 숫자, 문자, 간단한 그래픽 또는 스크롤 메시지를 표시하는 데 적합합니다.

'공통 애노드(Common Anode)' 타입으로, 모든 LED의 애노드(양극)가 공통으로 연결되어 있고, 캐소드(음극)를 통해 전류를 제어하는 방식입니다. 마이크로컨트롤러와 같은 제어 장치를 통해 손쉽게 인터페이스할 수 있으며, 다양한 임베디드 시스템 및 DIY 프로젝트에 활용됩니다.

유형: 8x8 도트 매트릭스 LED 디스플레이

색상: 빨간색 (Red)
극성: 공통 애노드 (Common Anode)
적용 분야: 시계, 알림판, 스코어보드, DIY 전자 프로젝트, 임베디드 시스템 등

질문	답변
도트 매트릭스 디스플레이란 무엇인가요?	도트 매트릭스 디스플레이는 여러 개의 LED(도트)가 격자 형태로 배열되어 있는 디스플레이 장치입니다. 각 LED를 개별적으로 켜고 끄거나 밝기를 조절하여 문자, 숫자, 이미지 등을 표현합니다.
'8x8'은 무엇을 의미하나요?	'8x8'은 가로 8개, 세로 8개의 LED가 배열되어 총 64개의 LED로 구성된 디스플레이를 의미합니다. 이는 표시할 수 있는 해상도를 나타냅니다.
'공통 애노드(Common Anode)' 방식은 무엇인가요?	공통 애노드 방식은 디스플레이 내의 모든 LED의 양극(애노드)이 하나의 공통 단자에 연결되어 있는 형태입니다. LED를 켜려면 공통 애노드에 전압을 공급하고, 개별 LED의 캐소드(음극)를 접지(GND)에 연결하여 전류를 흘려야 합니다.
M-1388ASR (DM880311K) 디스플레이를 어떻게 제어하나요?	8x8 도트 매트릭스 디스플레이는 일반적으로 마이크로컨트롤러(예: 아두이노, 라즈베리 파이)와 드라이버 IC(예: MAX7219)를 조합하여 제어합니다. 드라이버 IC는 복잡한 멀티플렉싱(Multiplexing) 방식을 통해 적은 수의 핀으로 많은 LED를 효율적으로 제어할 수 있게 돕습니다.
각 LED에는 전류 제한 저항이 필요한가요?	네, LED는 전류 구동 방식이므로 과전류로부터 보호하고 적절한 밝기를 얻기 위해 반드시 전류 제한 저항이 필요합니다. 일반적으로 각 컬럼 또는 로우 라인에 저항을 연결하며, 사용되는 전압과 LED의 순방향 전압 강하(Vf), 원하는 전류에 따라 저항값을 계산해야 합니다.

M-1388ASR (DM880311K)과 같은 8x8 도트 매트릭스 디스플레이는 다양한 크기, 색상, 극성 및 추가 기능이 있는 다른 LED 디스플레이 제품들과 비교될 수 있습니다. 다음은 주요 비교 항목입니다.

특성	M-1388ASR (DM880311K) (8x8 Red, Common Anode)	대안 1 (8x8 Green, Common Anode)	대안 2 (8x8 Red, Common Cathode)	대안 3 (MAX7219 통합 모듈)
크기 및 해상도	8x8 (64 픽셀)	8x8 (64 픽셀)	8x8 (64 픽셀)	8x8 또는 4x8x8 (드라이버 포함)
LED 색상	빨간색 (Red)	초록색 (Green)	빨간색 (Red)	빨간색, 녹색, 파란색 등 다양
극성	공통 애노드 (Common Anode)	공통 애노드 (Common Anode)	공통 캐소드 (Common Cathode)	주로 공통 캐소드 (MAX7219 기준)
제어 방식	외부 드라이버 IC (예: MAX7219) 필요, 직접 멀티플렉싱 가능	외부 드라이버 IC (예: MAX7219) 필요, 직접 멀티플렉싱 가능	외부 드라이버 IC (예: MAX7219) 필요, 직접 멀티플렉싱 가능	SPI 인터페이스로 직접 제어 가능 (드라이버 내장)
장점	표준적인 빨간색 8x8 디스플레이, 광범위한 활용, 저렴한 비용	다양한 색상 선택 가능, 시각적 차별화	공통 캐소드 드라이버 IC와의 호환성 (예: MAX7219)	손쉬운 배선 및 제어, 추가 부품(저항) 최소화, 데이지 체인 연결 용이
단점	멀티플렉싱 회로 직접 구성 필요, 전류 제한 저항 필요	멀티플렉싱 회로 직접 구성 필요, 전류 제한 저항 필요	공통 애노드용 회로와 극성 반대, 혼동 주의	단품 디스플레이 대비 높은 초

기본 가이드

M-1388ASR (DM880311K) 8x8 도트 매트릭스 디스플레이를 활용하기 위한 기본적인 연결 및 제어 가이드입니다. 이 디스플레이는 공통 애노드 타입이므로, 이를 고려한 회로 구성이 필요합니다.

1. 필수 부품

M-1388ASR (DM880311K) 8x8 도트 매트릭스 디스플레이
마이크로컨트롤러 (예: Arduino Uno, ESP32 등)
도트 매트릭스 드라이버 IC (예: MAX7219 - 공통 캐소드용이므로 공통 애노드용 드라이버 또는 트랜지스터 어레이 필요)
전류 제한 저항 (각 컬럼 라인 또는 로우 라인에 필요)
브레드보드 및 점퍼 와이어

2. 회로 연결 (개념)

M-1388ASR은 8개의 로우 핀 (공통 애노드)과 8개의 컬럼 핀 (캐소드)을 가집니다. 각 LED는 해당 로우와 컬럼이 만나는 지점에 있습니다.

1. 전류 제한 저항: 각 컬럼 핀에 적절한 값의 전류 제한 저항을 직렬로 연결합니다. (예: 220Ω ~ 470Ω, 순방향 전압 강하와 원하는 전류에 따라 계산)

2. 로우 핀 (애노드): 각 로우 핀은 마이크로컨트롤러의 디지털 핀 또는 트랜지스터를 통해 전원(VCC)에 연결될 수 있도록 합니다. 멀티플렉싱을 위해 로우 핀을 순차적으로 활성화합니다.

3. 컬럼 핀 (캐소드): 각 컬럼 핀(저항을 거쳐)은 마이크로컨트롤러의 디지털 핀 또는 드라이버 IC의 출력 핀에 연결합니다. 이 핀을 LOW로 만들어 해당 컬럼의 LED를 고, HIGH로 만들어 끕니다.

4. 드라이버 IC 사용: MAX7219와 같은 드라이버 IC는 주로 공통 캐소드 타입 디스플레이용으로 설계되었지만, 외부 트랜지스터 배열을 추가하여 공통 애노드 디스플레이를 제어할 수도 있습니다. 공통 애노드 전용 드라이버 IC를 사용하는 것이 가장 이상적입니다.

주의: 도트 매트릭스 디스플레이는 많은 핀을 가지므로, 직접 제어하기보다는 쉬프트 레지스터(Shift Register)나 전용 드라이버 IC를 사용하는 것이 일반적입니다. 특히 공통 애노드 타입이므로, 드라이버 선택 시 이 점을 반드시 확인해야 합니다.

상세 기술 자료

M-1388ASR (DM880311K) 8x8 적색 공통 애노드 도트 매트릭스 디스플레이의 일반적인 전기적 및 광학적 특성, 그리고 절대 최대 정격입니다. 실제 제품의 정확한 데이터는 제조사의 공식 데이터시트를 참조해야 합니다. 아래는 유사 제품의 표준적인 사양을 기반으로 합니다.

일반 전기적 및 광학적 특성 (@Ta=25°C)

특성기호최소표준최대단위조건

순방향 전압 (per dot)	Vf	1.8	2.0	2.2	V	If = 10mA
역방향 전류	Ir	-	-	10	μA	Vr = 5V
순방향 전류 (Average)	If(avg)	-	-	10-20	mA
피크 순방향 전류	Ifp	-	-	70-100	mA	Duty Cycle 1/10, Pulse Width 0.1ms
파장 (피크)	λp	-	625	-	nm	If = 20mA
발광 강도 (Typ.)	Iv	-	5-15	-	mcd	If = 20mA

절대 최대 정격 (@Ta=25°C)

특성기호정격단위

순방향 전류 (연속)	If	20	mA
피크 순방향 전류	Ifp	100	mA
역방향 전압	Vr	5	V
전력 소모 (per dot)	Pd	60	mW
동작 온도 범위	Topr	-40 ~ +85	°C
보관 온도 범위	Tstg	-40 ~ +100	°C
