ESP32S3 PRO 개발 보드

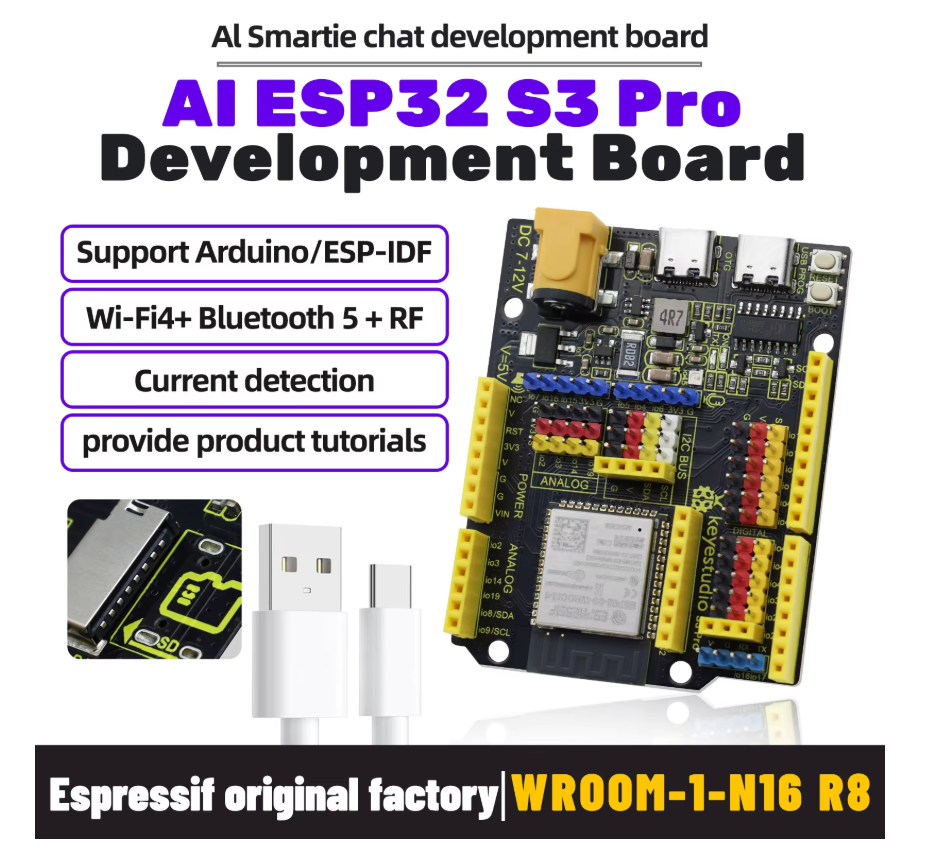

Keyestudio ESP32 S3 Pro 개발 보드: ESP32-S3-WROOM N16R8 모듈 기반, Arduino IDE 프로그래밍용 Type-C USB 탑재



ESP32S3 PRO 개발 보드는 ESP32-S3-N16R8 모듈을 기반으로 합니다. 표준 보드와 비교하여 전류 감지 및 SD 카드 지원 기능을 갖추고 있으며, 대부분의 핀은 핀 헤더를 통해 연결됩니다. 온보드 DC-DC 및 LDO 칩은 대부분의 일반 모듈에 충분한 전력을 공급하여 개발자가 기능을 확장할 수 있도록 합니다.

• 강력한 ESP32-S3-WROOM-1 모듈 탑재 ESP32-S3-WROOM-1 모듈을 기반으로 설계된 이 개발 보드는 240MHz의 클럭 주파수로 고성능을 제공하며, 빠른 처리가 필요한 고급 IoT 및 임베디드 프로젝트에 이상적입니다.
• Arduino IDE 프로그래밍 지원 Arduino IDE와 완벽하게 호환되어 원활한 개발 및 프로그래밍이 가능하며, 임베디드 시스템 분야의 초보자부터 숙련된 개발자까지 누구나 쉽게 사용할 수 있습니다.
• 넉넉한 16MB 플래시 메모리 16MB 플래시 메모리를 탑재하여 펌웨어, 애플리케이션 및 데이터를 저장할 수 있는 충분한 공간을 제공하며, 대용량 코드 또는 데이터 저장이 필요한 복잡한 프로젝트를 지원합니다.
• MicroSD/TF 카드 지원 MicroSD/TF 카드를 지원하여 데이터 로깅, 파일 저장 및 미디어 재생 등 임베디드 애플리케이션의 저장 공간을 손쉽게 확장할 수 있습니다.
• 다양한 전원 공급 옵션 USB를 통한 DC 7-12V 또는 USB 포트를 통한 5V DC 전원 공급이 가능하며, 최대 출력 전류는 1.5A로 연결된 주변 장치에 안정적인 전원을 공급합니다.

Parameters

• Operating Voltage: DC3.3V, DC5V
• Input Voltage: 7-12V DC (via USB port), 5V DC (via USB port)
• No-Load Current: 80mA
• Maximum Output Current: 1.5A
• Module: ESP32-S3-WROOM-1
• FLASH: 16MB
• Clock Frequency: 240MHz
• SD Card: Supports MicroSD/TF formats
• Dimensions: 69mm x 54mm

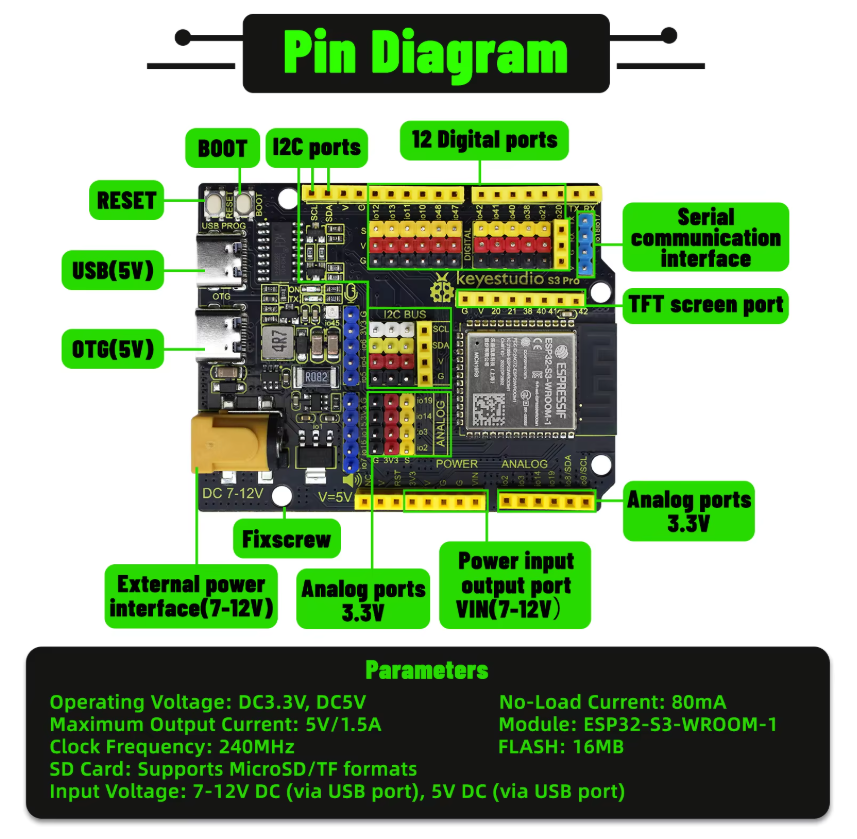

The board peripherals are connected to the pins as follows:

Peripherals	Name	IO
RGB	DIN	io45
INA180	OUT	io1
SD card	DAT3	io39/CS
SD card	CMD	io35/MOSI
SD card	SCK	io37/SCK
SD card	DAT0	io36/MISO
USB OTG	D+	io20
USB OTG	D-	io19
