2점 투시도법, 건축가를 위한 완벽 가이드

2점 투시도법, 건축가를 위한 완벽 가이드 📐🏛️



2점 투시도법은 건축가와 디자이너가 건물이나 공간을 사실적인 3차원 형태로 표현할 때 가장 유용하게 활용하는 기법 중 하나입니다.



모든 선이 하나의 소실점으로 모이는 1점 투시도법과 달리, 2점 투시도법은 수평선(지평선) 위에 위치한 두 개의 소실점을 사용합니다. 이때 수직선은 그대로 수직을 유지하지만, 수평 방향의 모서리들은 양쪽 소실점 중 하나를 향해 멀어지며 수렴하게 됩니다.



🔹 핵심 요소

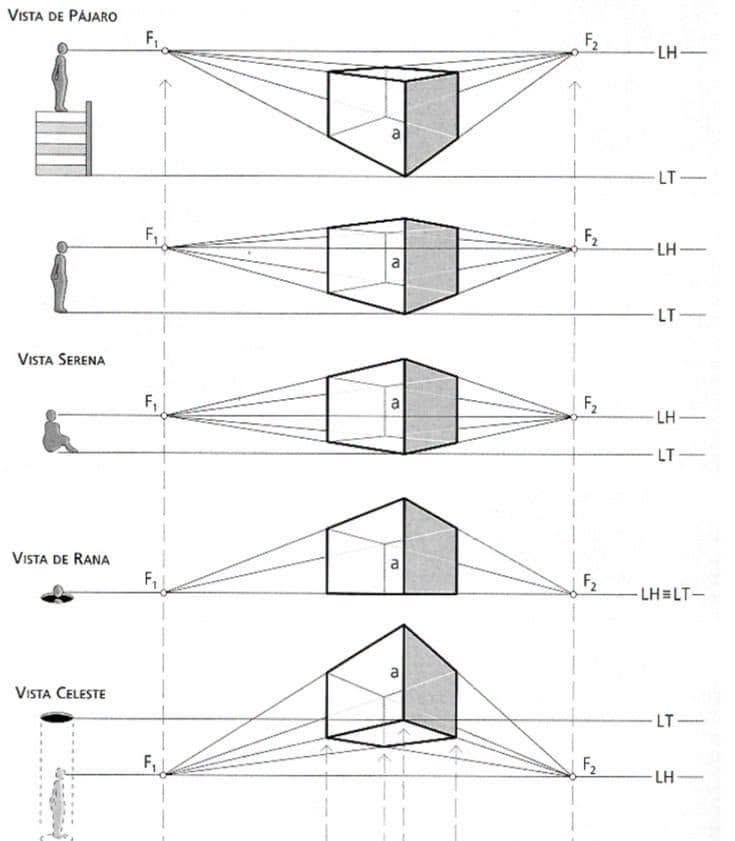

1. 수평선 (Horizon Line)



관찰자의 시선 높이를 나타내며, 소실점의 위치를 ​​결정하는 기준선입니다.



2. 두 개의 소실점 (Two Vanishing Points)



각 소실점은 수평 방향으로 멀어지는 선들의 흐름(보통 건물의 좌측면과 우측면)을 각각 제어합니다.



3. 수직선 (Vertical Lines)



시선(카메라)의 수평을 유지할 경우 건물의 수직 모서리는 수직 상태를 유지하며, 이를 통해 높이감을 효과적으로 표현할 수 있습니다.



4. 지면선 (Ground Line)



관찰자와 대상(건물 등)의 상대적 위치 관계를 설정하는 데 도움을 줍니다.



🏛️ 2점 투시도법 작도 방법

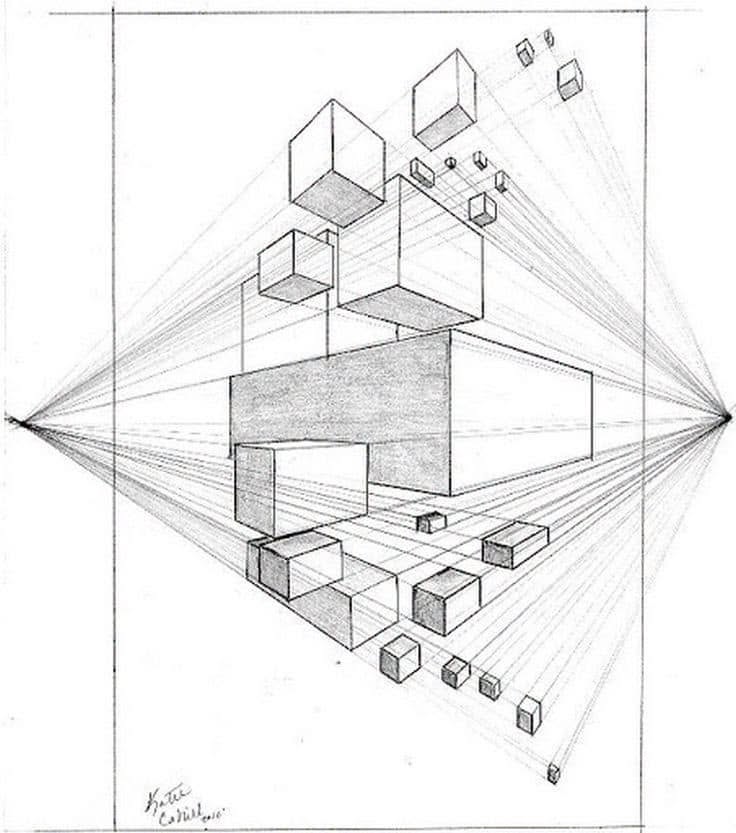

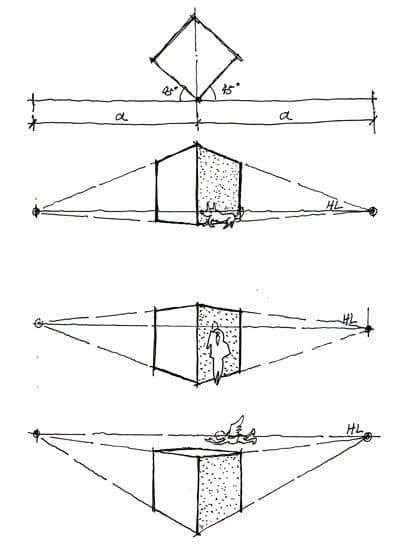

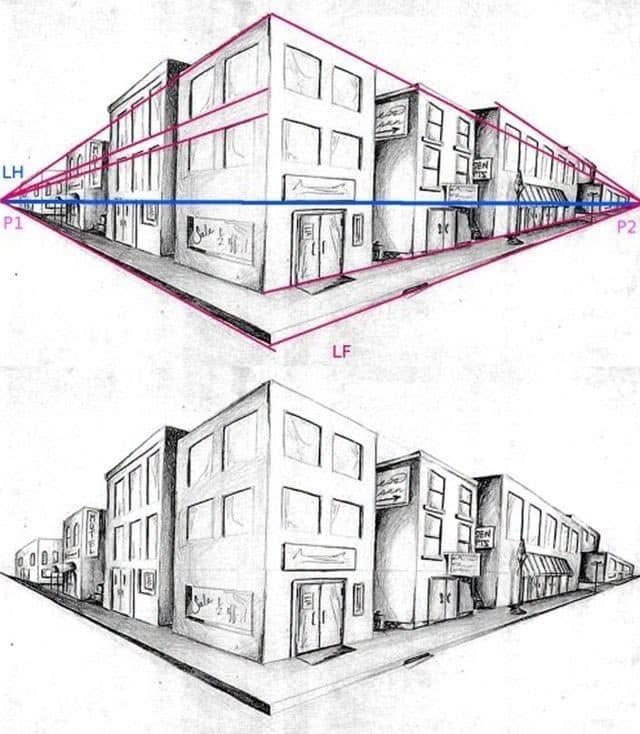

먼저 수평선을 긋고, 그 위에 두 개의 소실점을 멀리 떨어뜨려 배치합니다. 건물의 가장 가까운 수직 모서리를 그린 뒤, 그 양 끝점을 양쪽 소실점과 연결합니다. 이 가이드라인을 바탕으로 건물의 나머지 모서리와 면을 결정해 나갑니다.



기본 형태가 잡히면 동일한 투시 원리를 적용하여 창문, 출입문, 기둥, 발코니, 마감재, 그림자, 조경 요소 등을 추가합니다.



여기서 가장 중요한 것은 일관성입니다. 한 방향으로 뻗어 나가는 모든 수평 모서리는 반드시 동일한 소실점으로 모여야 합니다.
