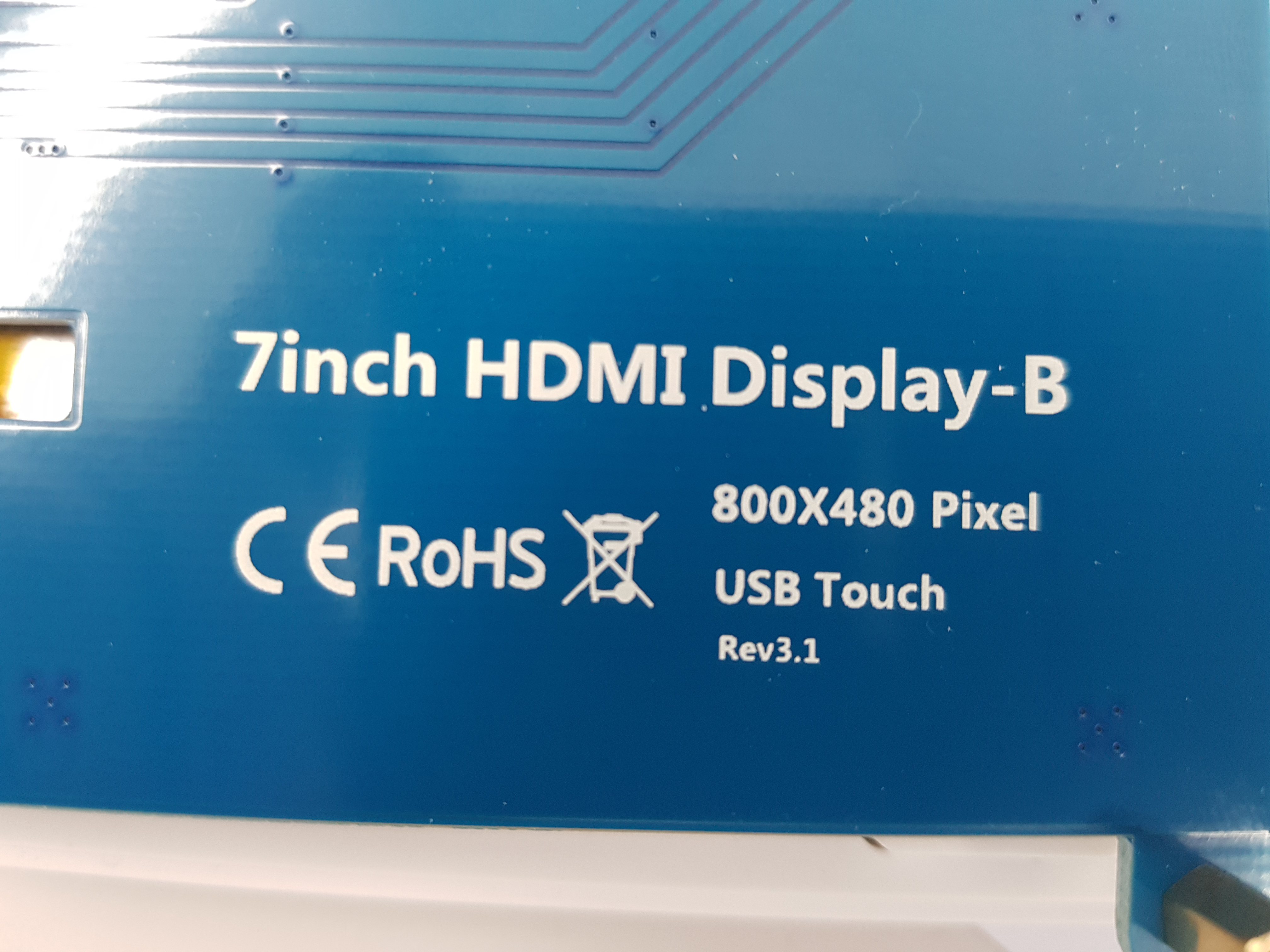

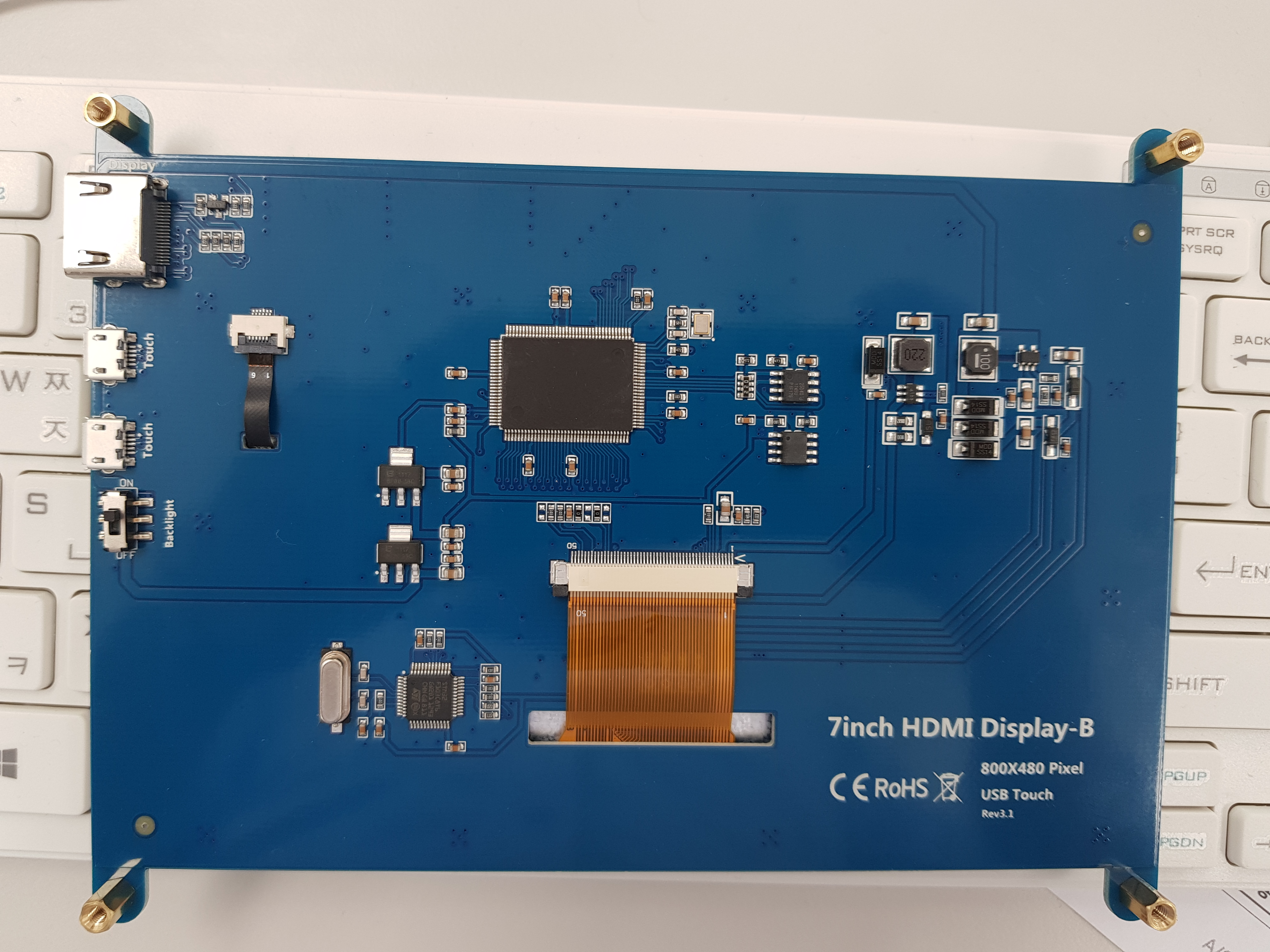

Installing LCD 7 (B) to Raspberry Pi 3 터치스크린 LCD 설치

Installing LCD 7 (B) to Raspberry Pi 3 설치 방법

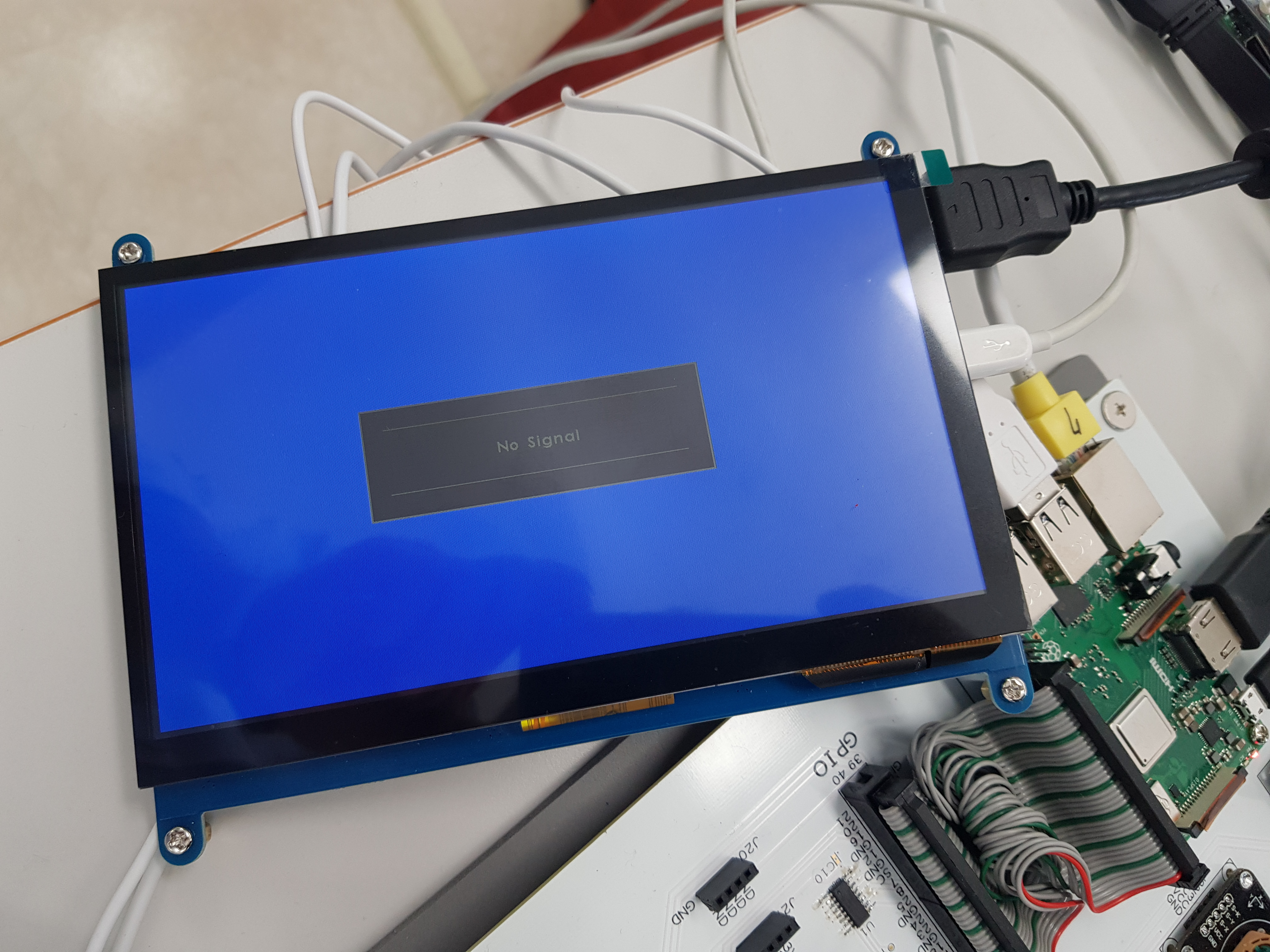

Installing LCD 7 (B) to Raspberry Pi 3 설치 방법이라고 설명했는데 엄밀히 말하면 아니다. 일단 사진과 같은 LCD에 라즈베리파이 화면이 나오게 하는 방법이다. 중요한 점은 7인치 LCD에 부팅 화면이 나오지는 않는다는 점을 분명히 밝힌다. 적어도 여기에서 하는 설명은 그렇다. 화면은 나온다.



1. 일반 모니터와 라즈베리파이 연결 상태에서 라즈베리파이의 부팅 파일을 편집한다.

명령 $sudo nano /boot/config.txt 열어서 커서를 이동하여 맨 뒤에 아래 내용을 적어준다. 그냥 적는다.



$sudo nano /boot/config.txt


# 7inch LCD HDMI Display
max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0

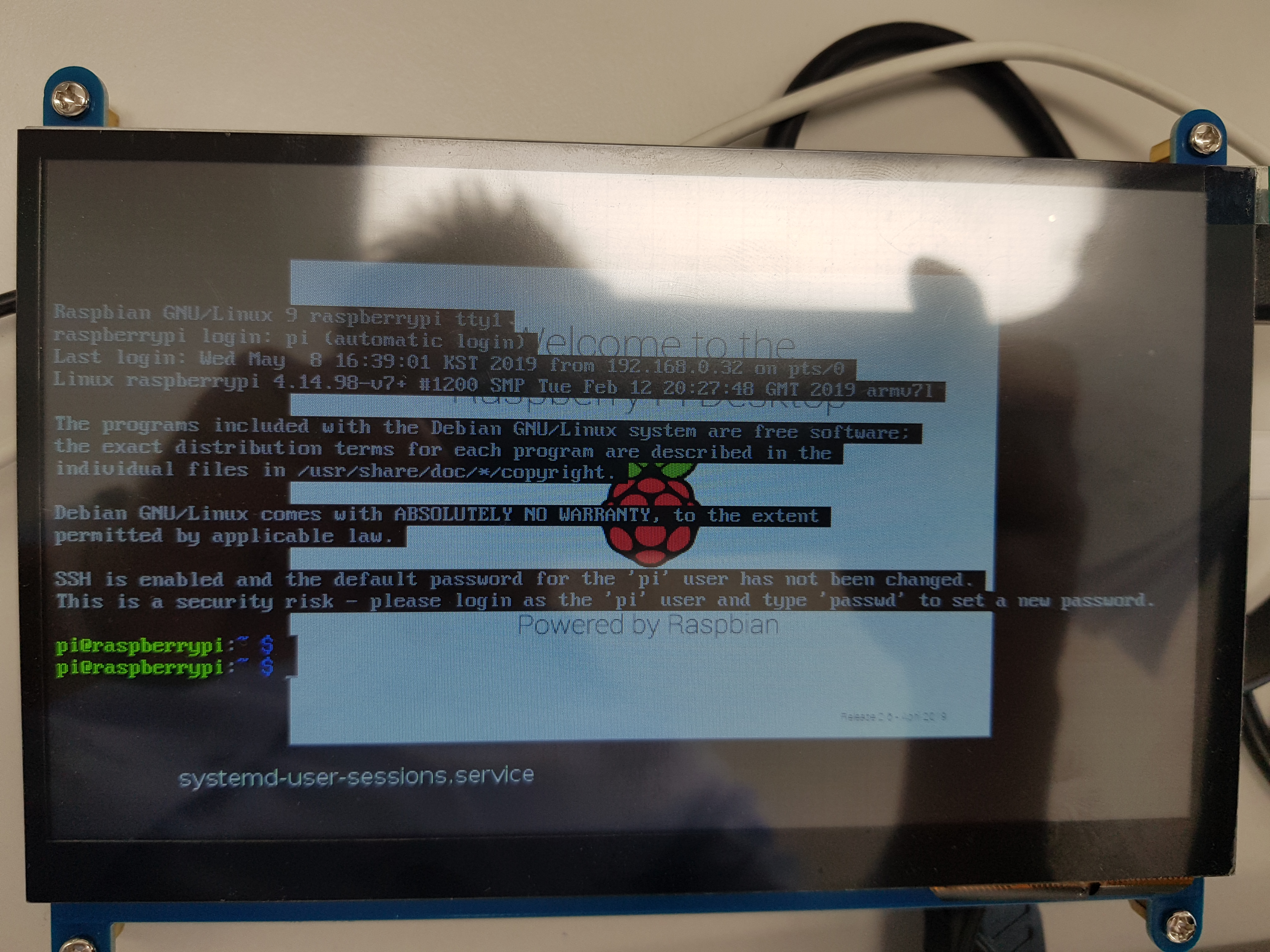

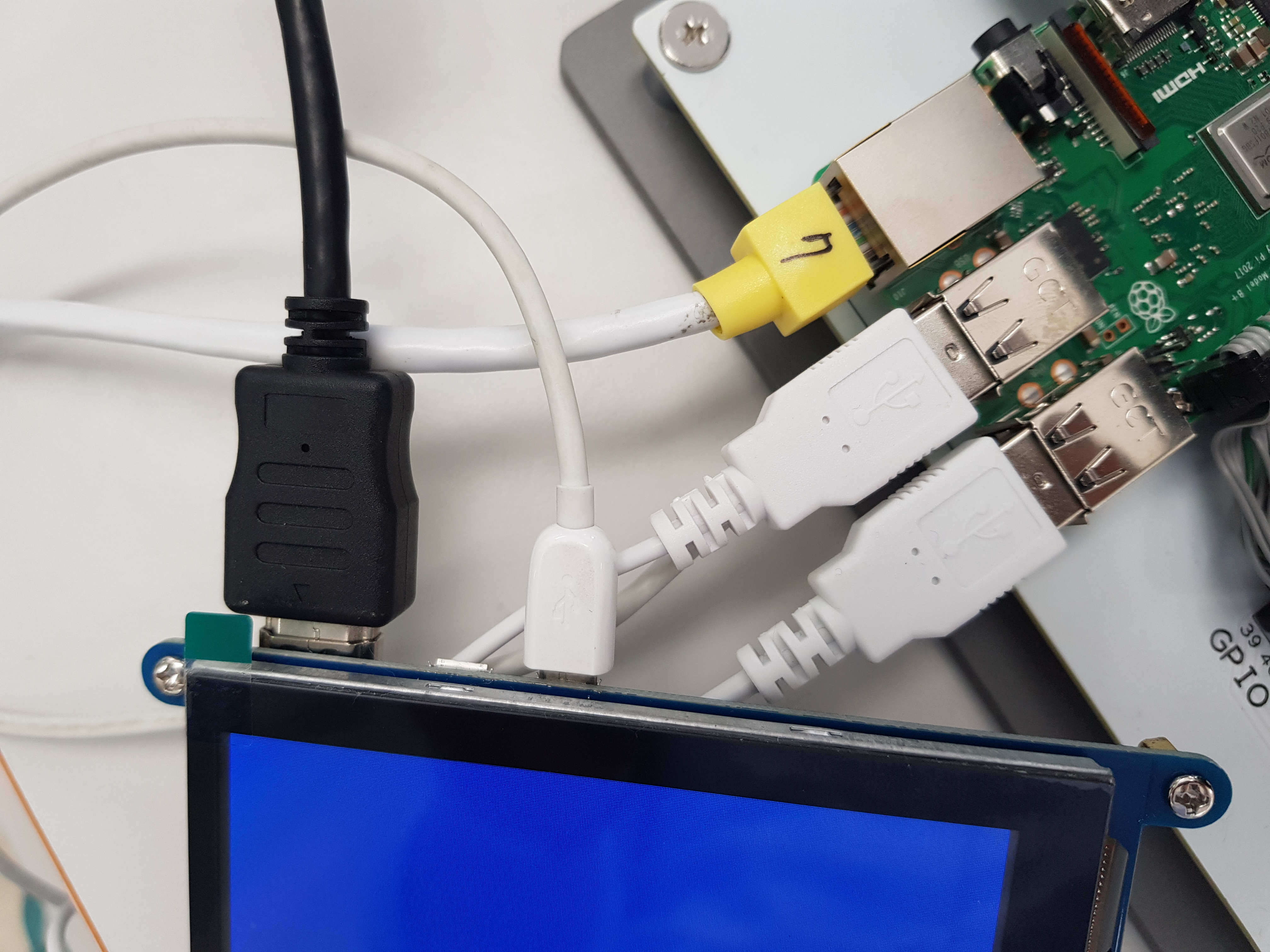

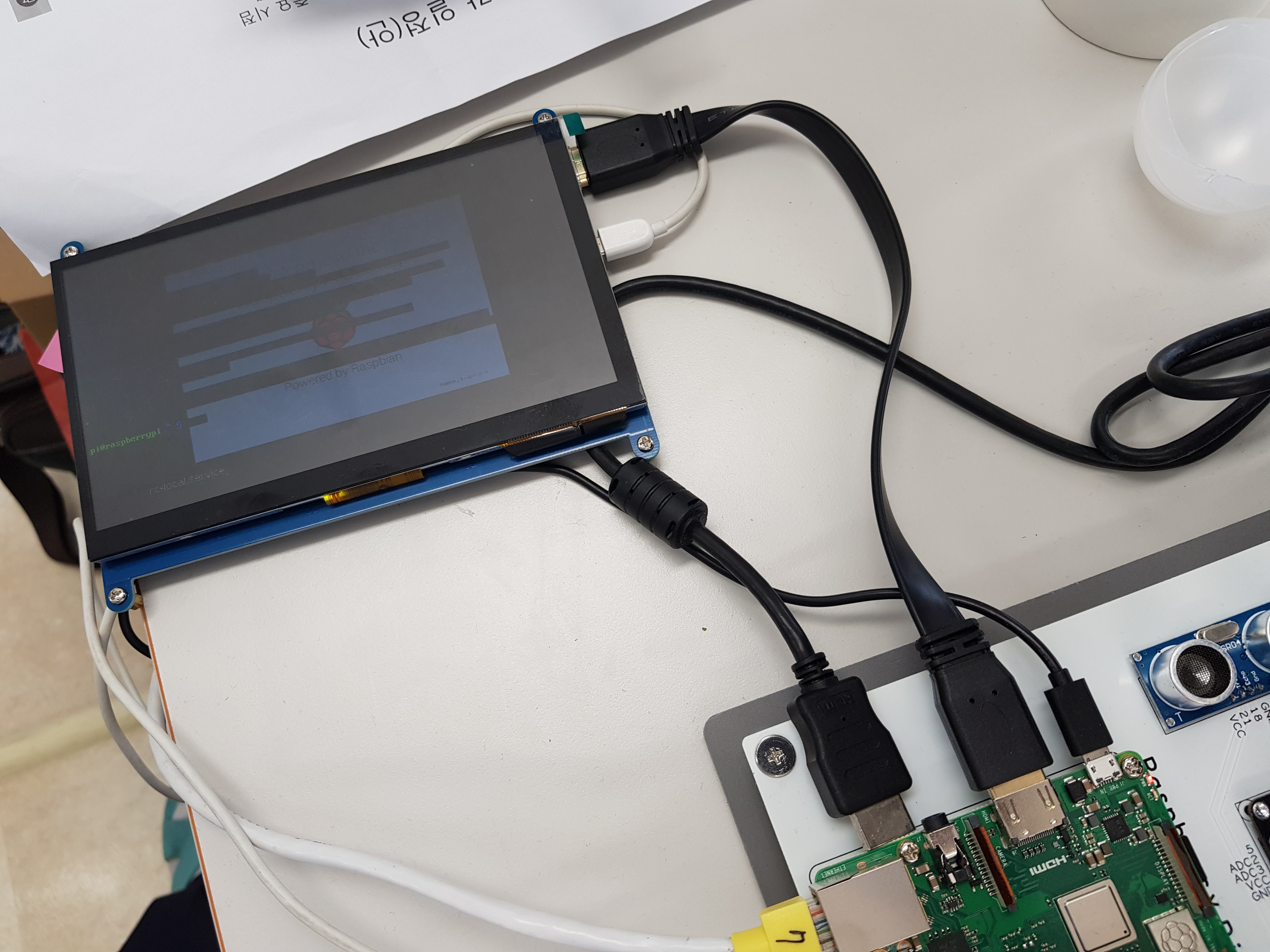

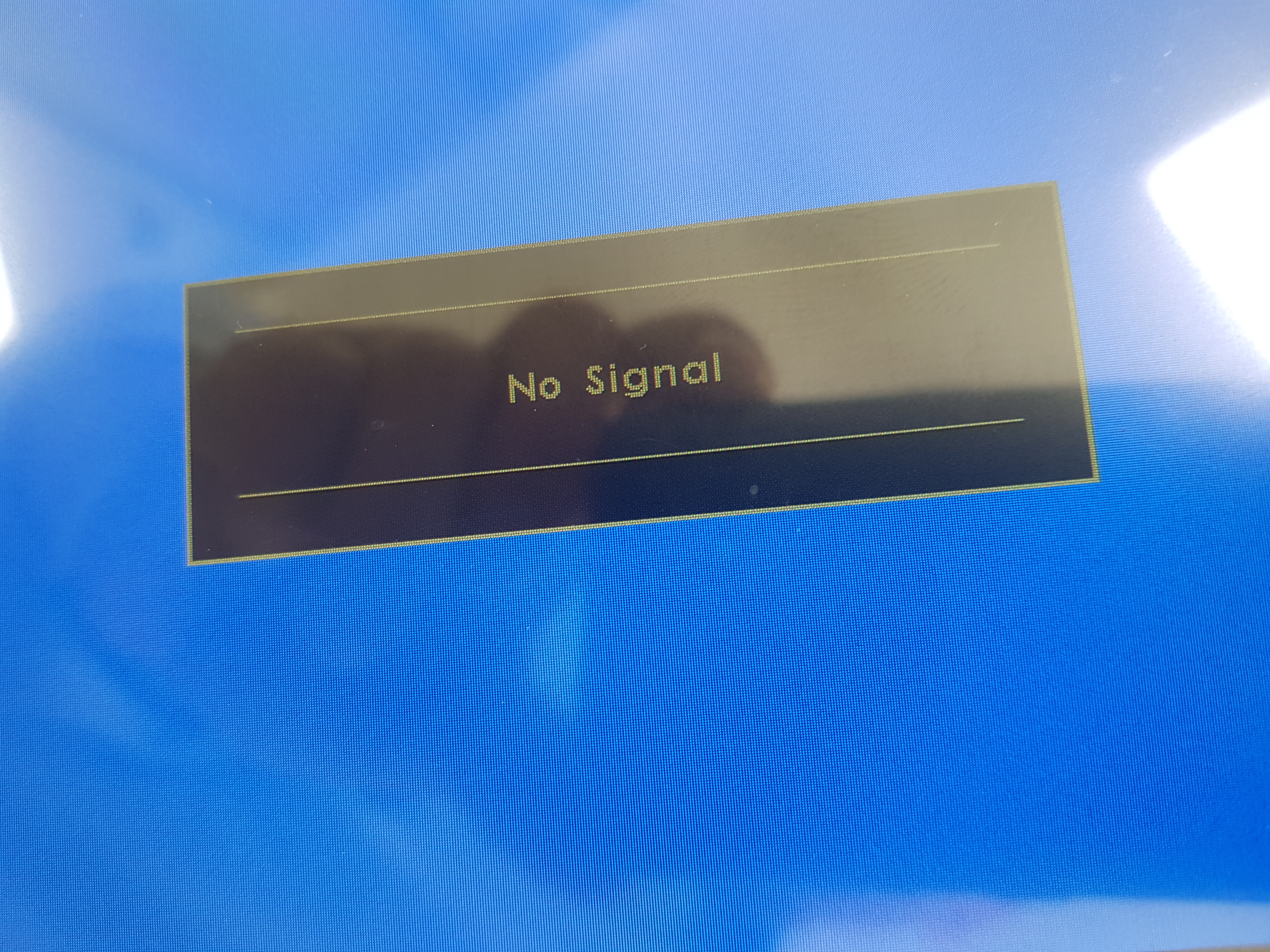

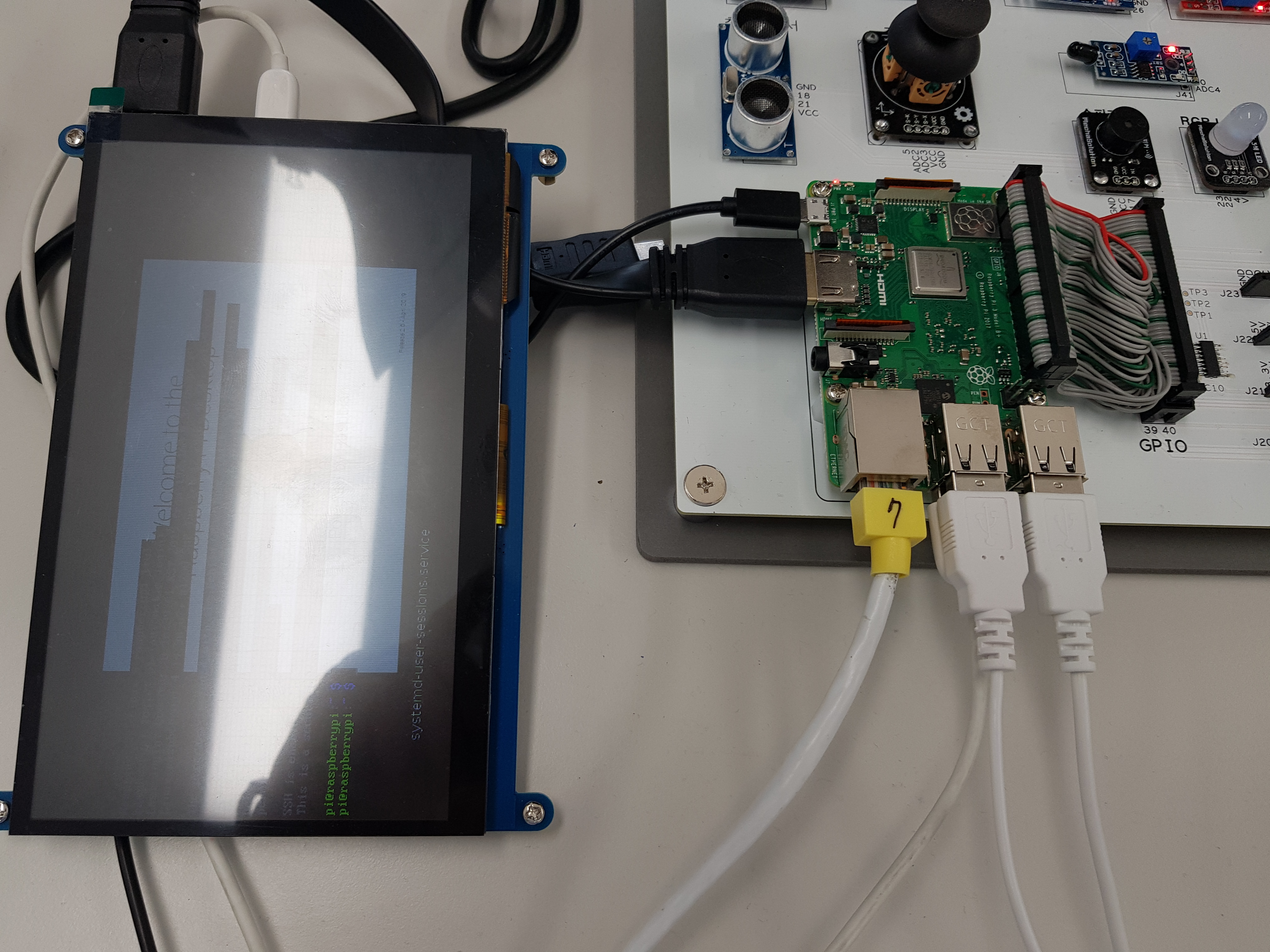

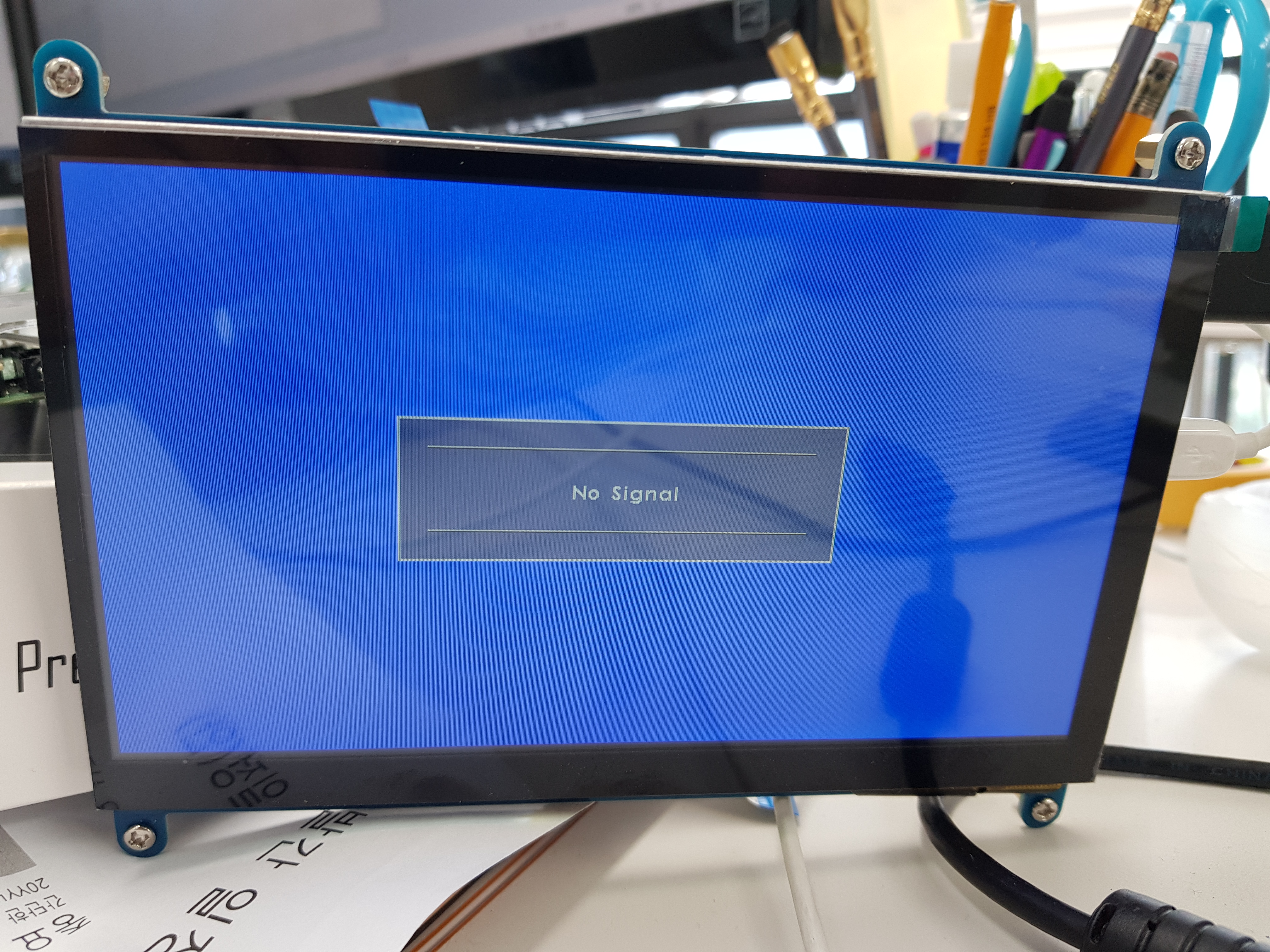

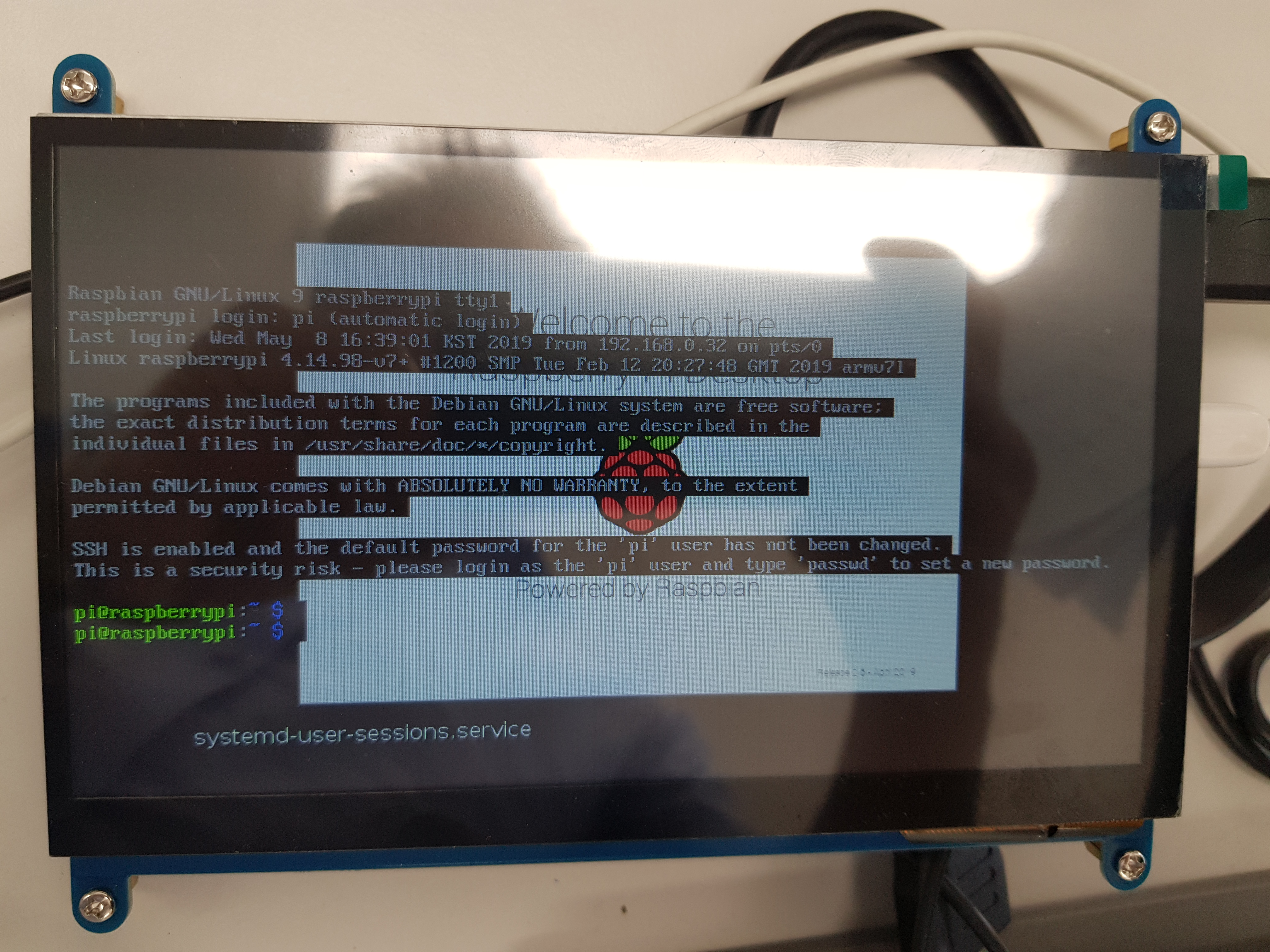

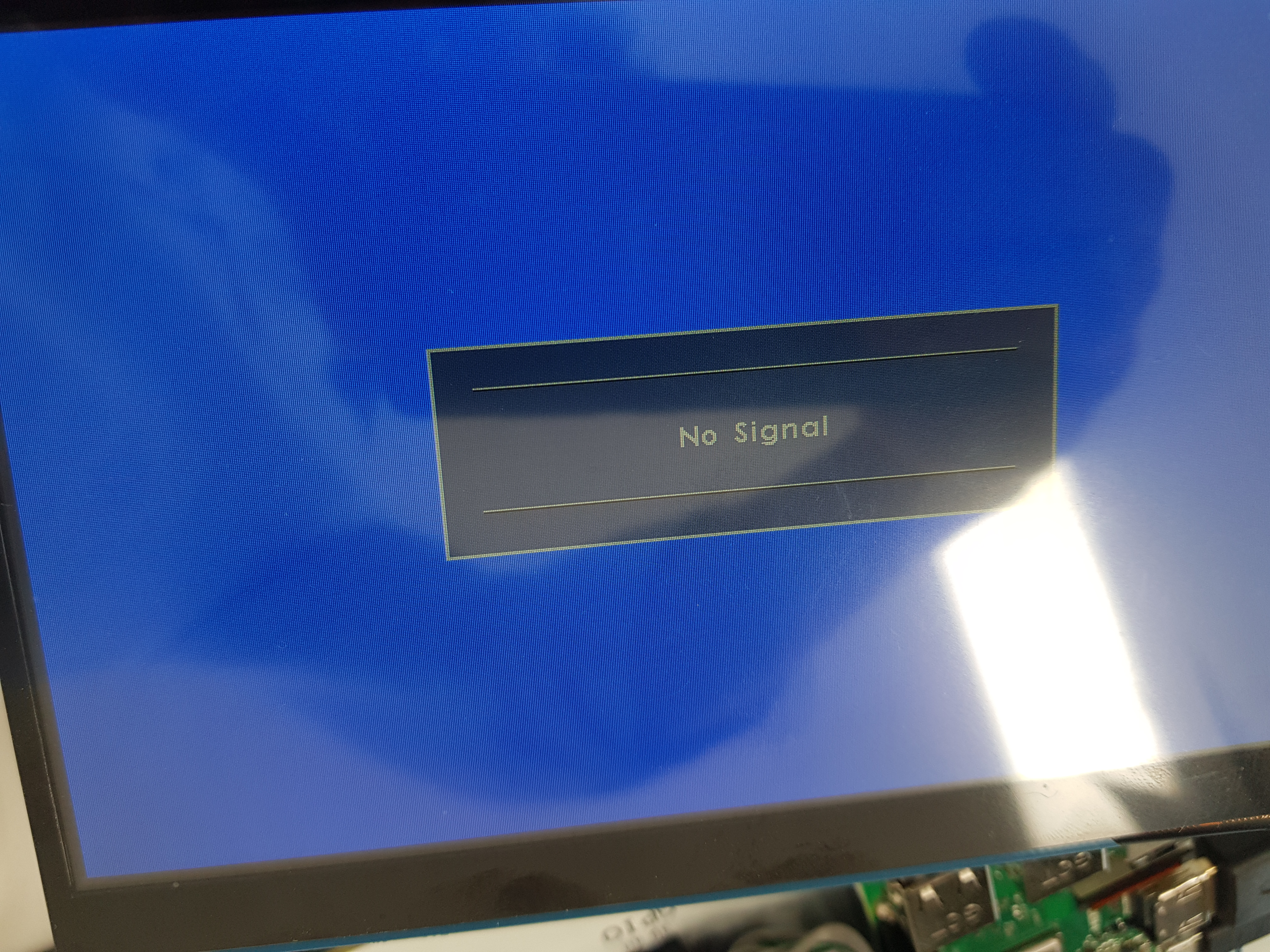

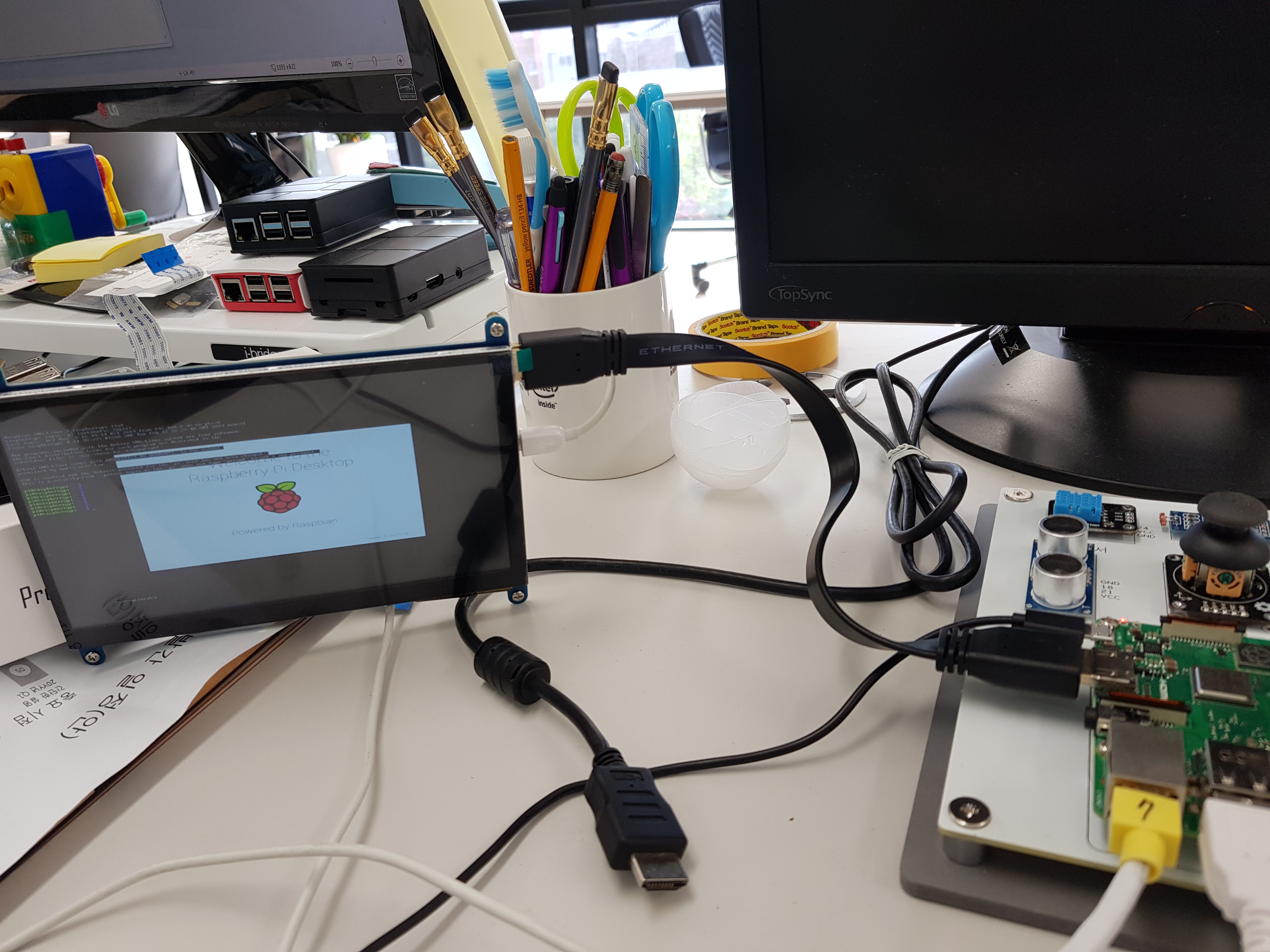

이 상태에서 즉, 라즈베리파이는 일반 모니터에 연결되어 있는 상태에서 $sudo reboot 명령어를 사용하여 리부팅을 한다. 잠시 기다렸다가 부팅이 된 상태에서 라즈베리파이의 HDMI 포트 케이블을 제거하고 7inch LCD HDMI 포트와 라즈베리파이 HDMI 포트를 연결한다. 그러면 화면이 나온다. 라즈베리파이를 리부팅하면 절대 화면은 안 나온다.

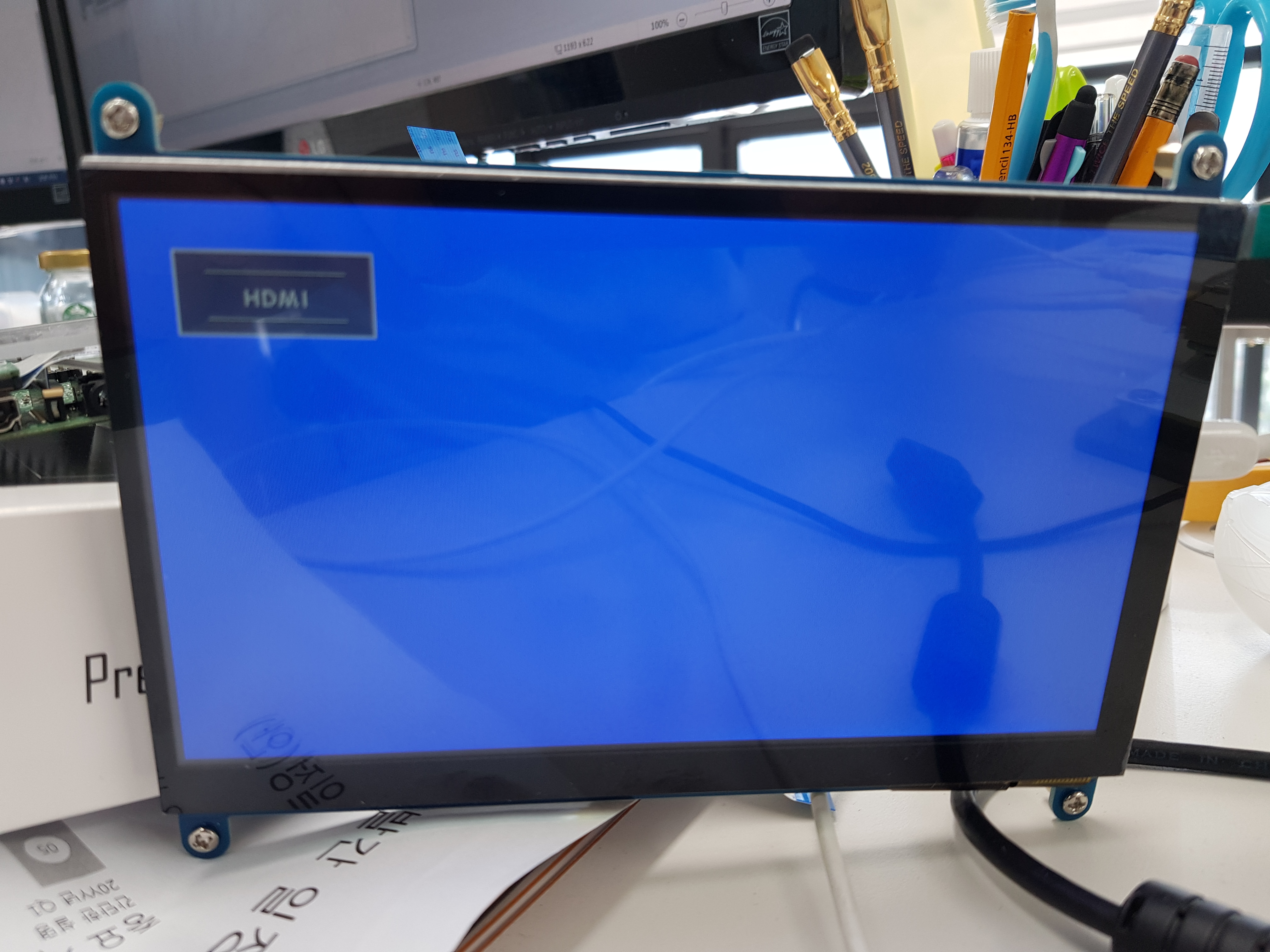

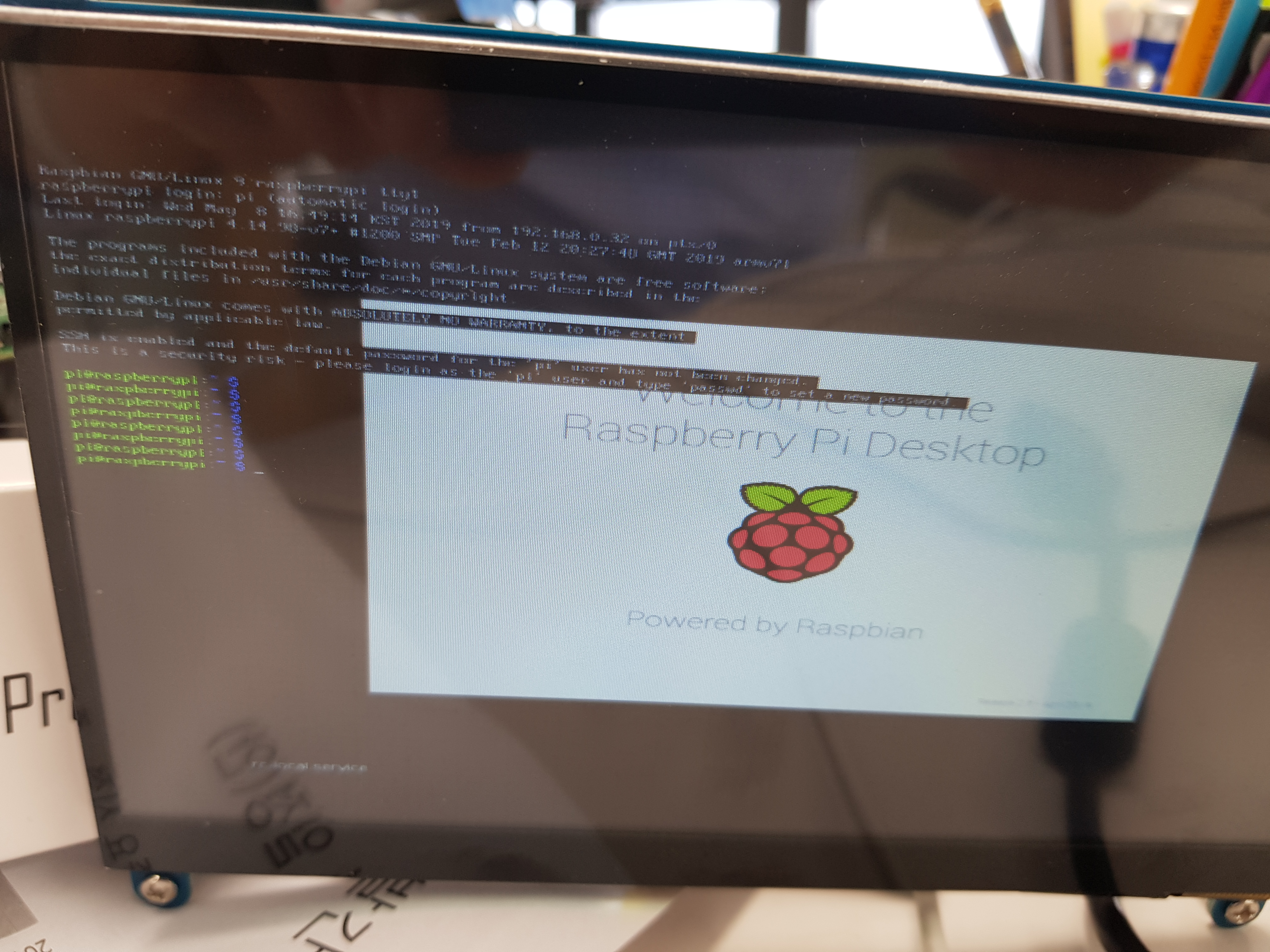

다시 화면이 나오게 하려면 일반 모니터에 연결하여 부팅을 하고 그 다음 모니터 HDMI 케이블을 분리하고 LCD HDMI 케이블을 연결한다. 화면이 잘 나온다. 위에 설정한 것을 지운 상태에서 라즈베리파이를 부팅한 후 LCD로 스위칭해서 연결했더니 화면은 나오는데 화면 배율이 맞지 않아 보기 힘들다. 위 설명이 나온 유튜브 영상을 연결한다. https://www.youtube.com/watch?v=LvtH0TeOw2k



첨부 사진을 참고하고, 궁금한 점은 댓글로 부탁~^^
