보면 볼 수록 잘 만든 라즈베리파이 쉴드를 발견했다. 라즈베리파이에 꼭 맞게 만든 쉴드(GPIO를 사용하기 쉽게 많이 모아놓은 보드)를 발견하기 어려운데 가천대학교에서 부품준문이 들어와 찾아보다가 알게되었다. 국내 여러 부품 회사들은 늘 그렇듯이 품절이고 단종되었다는 말만 한다. 작접 홈페이지를 방문해 주문했다. 가격은 9.9$ 사이트 주소는
Grove Base Hat for Raspberry Pi - SKU 103030275 이곳을 방문하면 된다.
ItemsQtyPriceSubtotalShipping & HandlingGrand Total
|
Grove Base Hat for Raspberry Pi SKU: 103030275 |
2개 | $19.80 |
| $19.80 제품가격 | ||
| $18.50 DHL 배송 가격 ㅠ.ㅠ | ||
| $38.30 결재 |

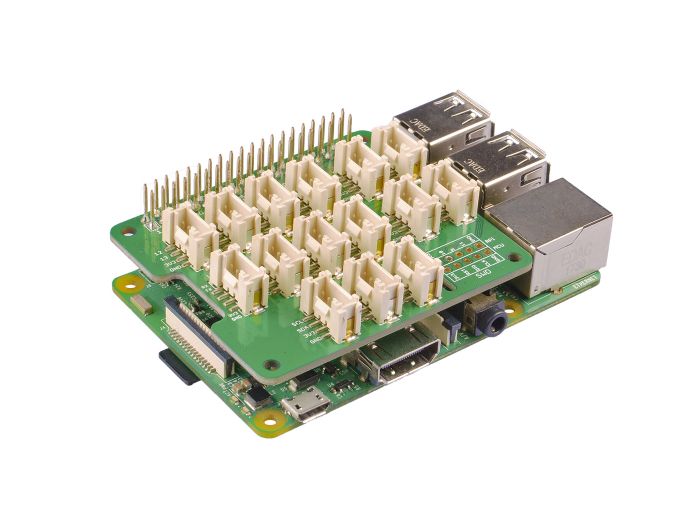

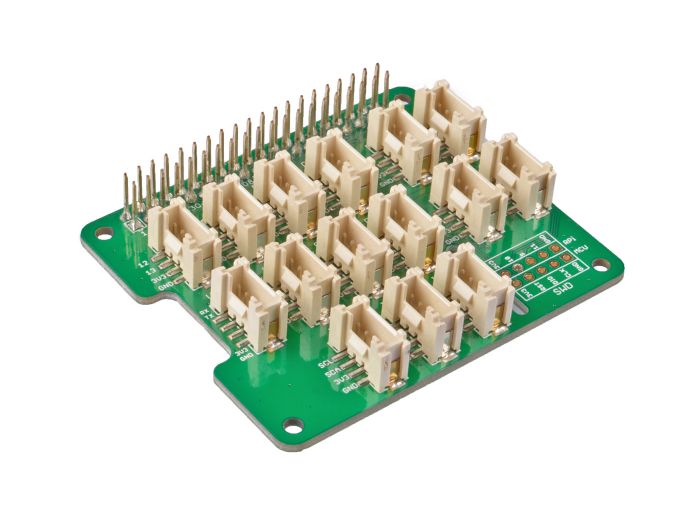

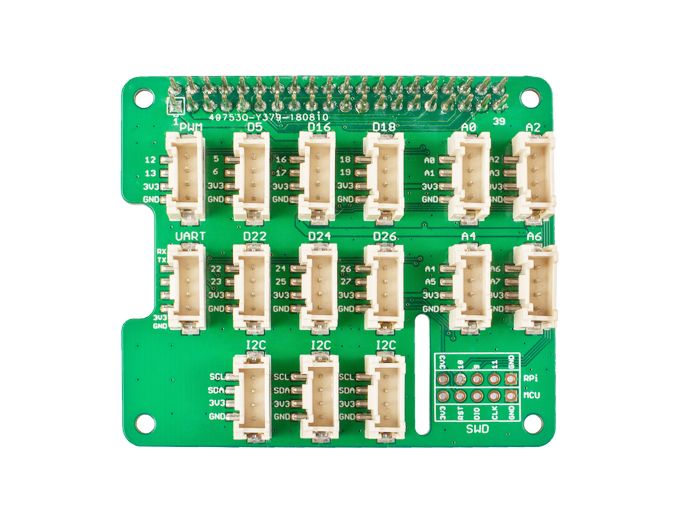

seeed studio 에서 제공하는 사진을 보자.

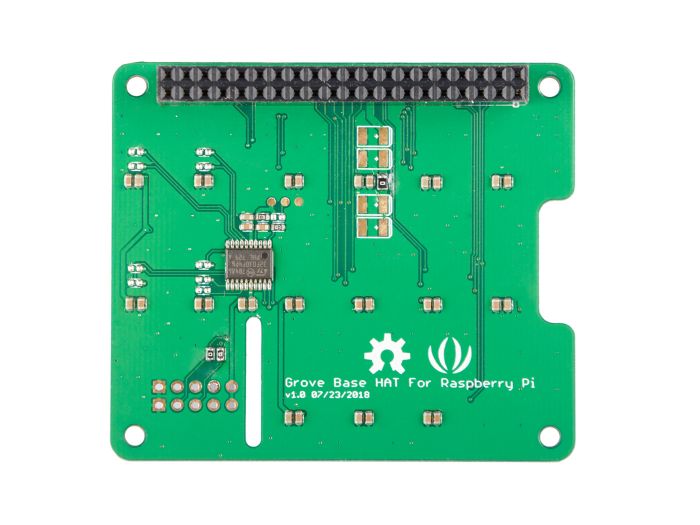

라즈베리파이에 꼭 맞게 만들었는데 뒷면에 MCU STM32(찾아보니 정확한 파트넘버가 STM32F030F4 : Mainstream ARM Cortex-M0 Value line MCU with 16 Kbytes Flash, 48 MHz CPU)가 붙어있다. 라즈베리파이 4 뿐만 아니라 3, 3 B+ 등 다른 보드에도 맞게 만들었다. 대표적인 기능으로는
Features
-
Support Raspberry pi 2/ 3B/3B+/4/Zero
-
build-in MCU STM32
-
12-bit ADC
-
Multi-type Grove port
-
Compatible : Raspberry Pi 4

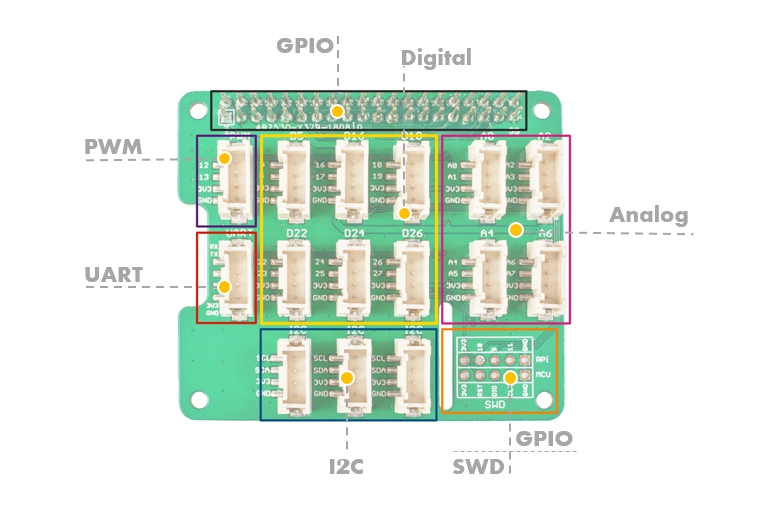

핀 아웃을 살펴보면 설명한 기능에 맞는 핀들이 앙증맞게 배치되어 있음을 확인할 수 있다.

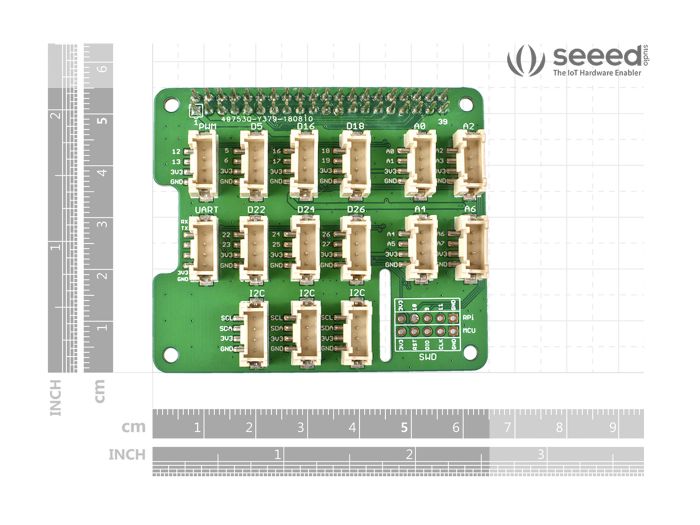

자세한 동작전압과 사이즈가 표로 나온다.
Technical details
| Dimensions | 55mm x65mm x20mm |
| Weight | G.W 24.5g |
| Battery | Exclude |
| Operating Voltage | 3.3V |
| MCU | SMT32 |
부품구매 홈에서 제공하는 Document 탭에 가면 리소스라고 개발 자료들을 제공한다. 결론적으로 그냥 라즈베리파이에 연결하고 센서에 GPIO를 적당히 연결하는 게 아니라 STM32 MCU(Mainstream ARM Cortex-M0 Value line MCU with 16 Kbytes Flash, 48 MHz CPU) 와 인터페이스 하기 위해 라이브러리를 호출하여 데이타를 읽어 라즈베리파이에 전송하는 기능을 한다고 예상할 수 있다. 이것은 치명적인 약점이 되지 않나. 사용자들이 이해하기 어렵고 이 보드를 사용하기 위해 또 공부를 해야 하는데 아주 싫은 일이다. 리소스 문서들을 참고하기 바란다.
Resources
더 많이 사용법을 공부하고 싶은 사람을 위해 Leran 메뉴에 가면 자세한 사양과 사용법을 설명해 놓았다. 외국 애들은 이런 걸 참 잘한다. 완벽할 정도다. 시간이 많은 건지, 애들이 똑똑한 건지 모르겠다.

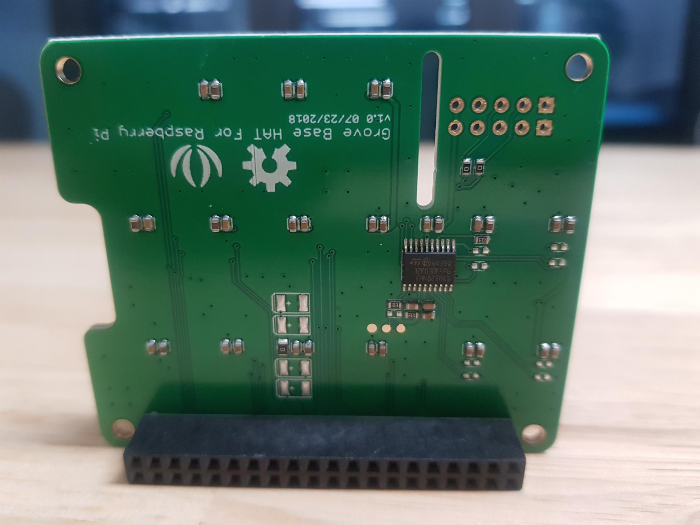

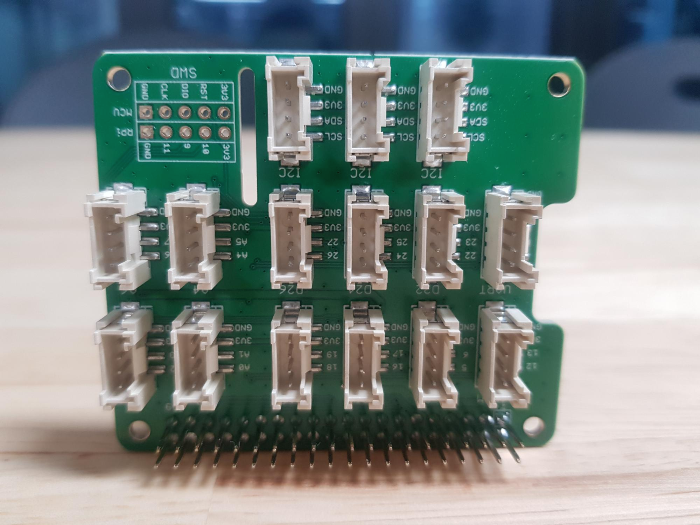

앞 뒤면 사진을 첨부하는 것으로 포스팅을 마친다.
