라즈베리파이 센서 데이터 수집 보드 v1.0

Sensor data acquisition board v1.0 for Raspberry Pi



Greenhouse IO 보드 구성과 회로도 센서로부터 센서 값을 수집하거나 액츄에이터 제어하는 기능은 라즈베리 파이에 40 pin GPIO 케이블에 연결된 IO 보드를 통해서 수행한다. IO 보드는 센서 입력 전원(DC 3.3V, DC 5V)과 출력(ananlog, digital)을 갖는 여러 가지 센서들을 연결할 수 있도록 만든 회로 기판이다. 또한 IO 보드는 구동 전원(DC 5V)으로 무접점 릴레이를 제어하여 외부 액츄에이터의 전원을 제어하는 역할을 수행한다.





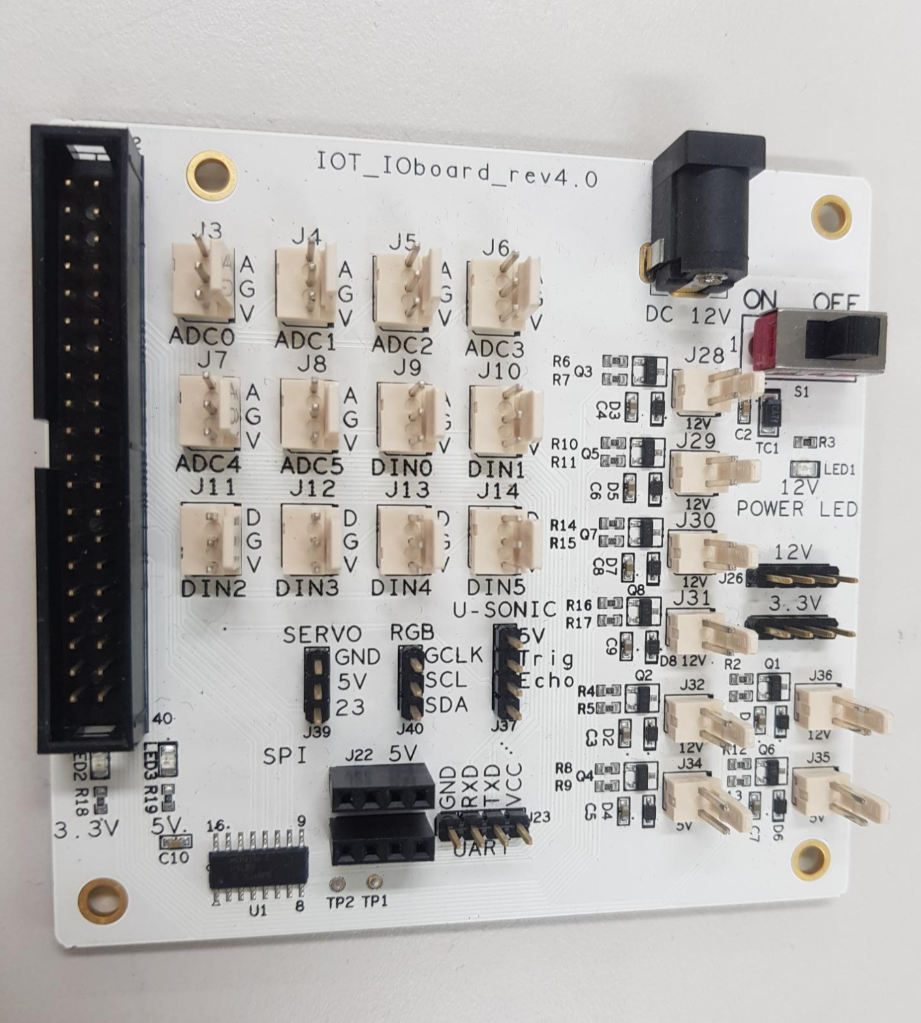

라즈베리파이 센서 데이터 수집 보드 구성



IO 보드가 가지고 있는 커넥터들과 사양을 입출력을 구분하여 테이블로 나타내었다. 기본적으로 라즈베리 파이는 전원을 3.3V 사용한다. 다양한 센서와 액츄에이터, GPIO 핀을 사용하기 위해 설계된 IO 보드는 센서나 구동장치를 추가하는 등 확장이 가능하다.





센서 데이터 수집 보드(IO Adapter 보드)의 입출력 사양

IO Adapter 보드의 입출력 사양

항목

사양

줄력/입력

인터페이스

40pin GPIO(라즈베리 파이)

GPIO

전원 공급

DC 3.3V, DC 5V

GPIO

6채널 AD 컨버터

MCP3208, SPI 인터페이스

입력

DC 3.3V 디지털 센서 커넥터

6포트

입력

DC 12V 전원 출력

6포트

출력

DC 5V 전원 출력커넥터

2포트

출력

DC 3.3V UART 커넥터

1포트

출력

GND 포트

1포트

출력

GPIO 출력

9 pin Header

출력



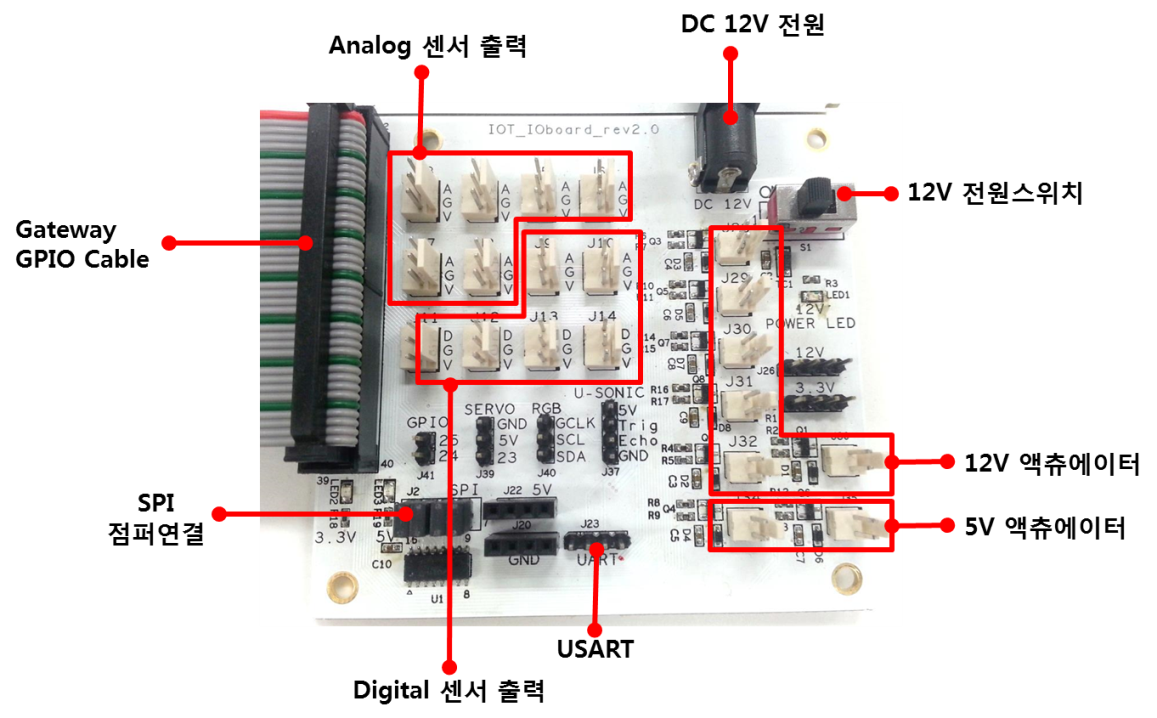

라즈베리파이와 IO 보드는 40핀 케이블로 연결되고, IO 보드에 센서와 액츄에이터를 연결한다. 센서에 필요한 전원과 출력 형태에 따라 적당한 커넥터에 연결해야 한다. 아래 사진은 라즈베리파이와 40 pin 케이블로 연결한 IO보드에 할당한 입 출력 구성을 나타낸다.





라즈베리파이 센서 데이터 수집 보드 입 출력 구성

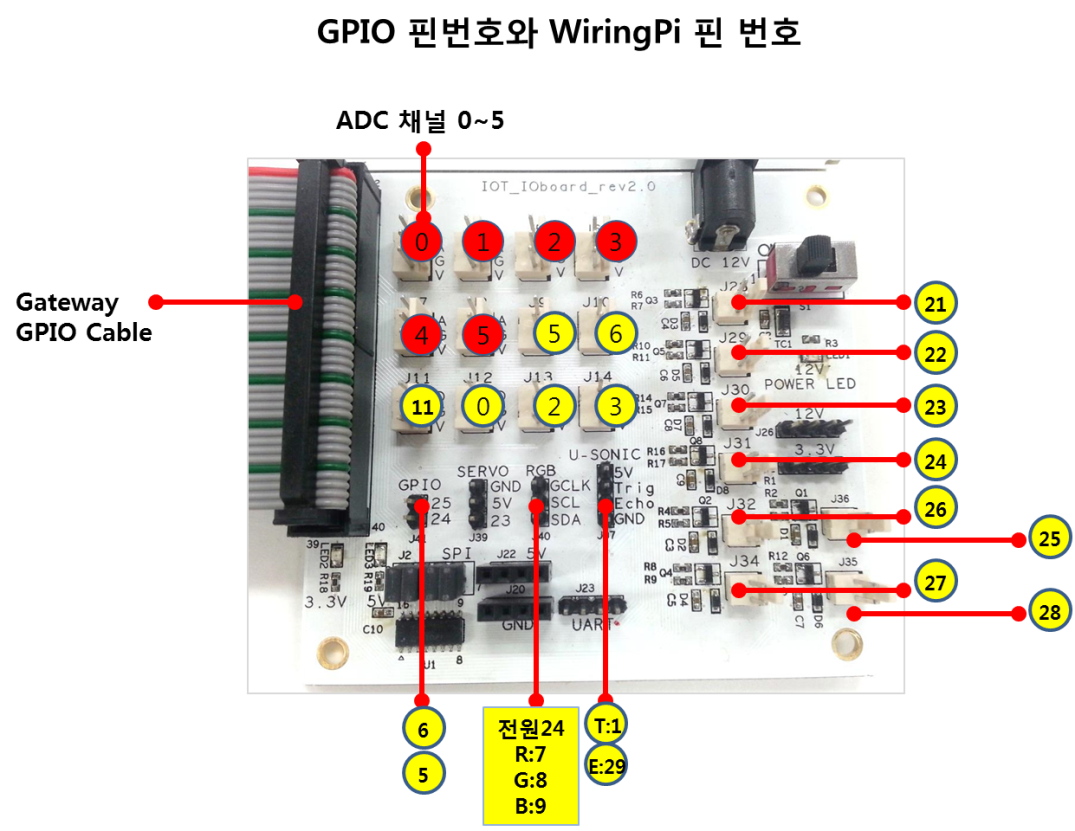

아래 사진은 할당한 IO 핀에 대응하는 라즈베리파이 GPIO 핀 번호를 나타낸 그림이다. 물론 다른 센서와 액츄에이터로 확장할 수 있다.









IO Adapter보드가 가지고 있는 커넥터들과 사양을 입출력을 구분하여 테이블로 나타내었다. 출처:

각 구성품의 회로도는 생략한다. - 필요한 분은 연락하기 바랍니다.





구매 연락처



회사: CARELAB



연락처: 010-2334-3005





라즈베리파이 기반 센서 데이터 수집 IO 보드 V1.0
