소개

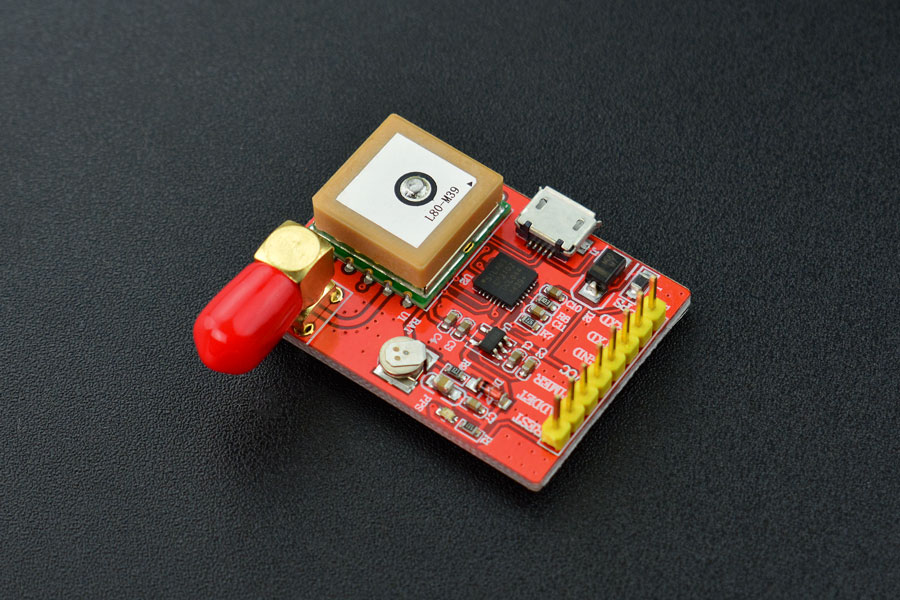

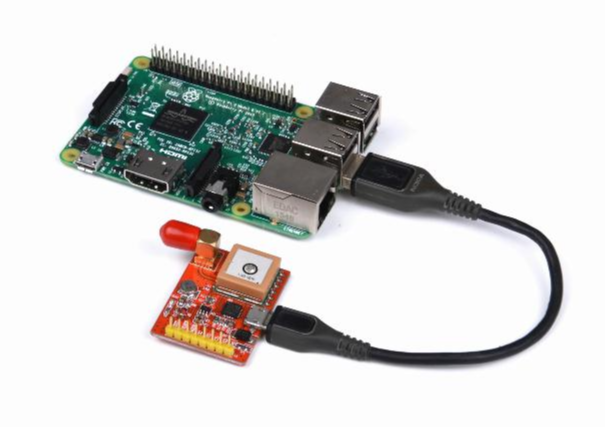

USB/TTL Raspberry Pi GPS 추적기는 소형 GPS 위치 모듈입니다. 그것은 66개의 검색 채널과 22개의 동시 추적 채널을 포함하는 L80-39 GPS 칩을 사용하고 있습니다. 이러한 기능은 위성 연결 속도를 향상할 수 있습니다. GPS 추적기에는 USB 및 TTL 2개의 포트가 있으며 Raspberry Pi, Arduino, STM32 및 기타 종류의 마이크로 컨트롤러와 함께 사용하기 쉽습니다. 그리고 Raspberry Pi 3 Model B, Raspberry Pi 2 Model B, A+, B+, Zero 등과 같은 대부분의 Raspberry Pi와 완전히 호환됩니다. GPS 모듈은 NMEA0183 통신 프로토콜, 통합 초소형 SMA 안테나 커넥터를 사용합니다.



https://www.dfrobot.com/product-1605.html?fbclid=IwAR1I68GN5azBv3-41xcTy__dUblVf1yB9VF5eCDNXPVpCO0ZHs4HCaXKrl8



특징

• -165dBm 감도, 1Hz(기본값), 최대 5Hz, 66 채널
• 시작 시 최소 100mA 전류 소모.
• PPS 출력은 위성과 시간을 조정하는 데 사용할 수 있습니다.
• 실외에서 사용할 때 꽤 잘 작동하는 내부 패치 안테나 실내에서 사용할 때 외부 능동 안테나용 SMA 커넥터
• GPS가 현재 좌표를 결정했을 때 알려주는 수정 상태 LED 깜박임
• EASY™, 외부 메모리가 없는 고급 AGPS 기술
• PPS sync NMEA 기능으로 구현 가능한 시간 서비스 애플리케이션 지원
• 더 나은 감도를 위한 내장 LNA
• RTC 배터리 호환
• 1x8 수 헤더, USB 마이크로 인터페이스
• TTL UART에 CP2102 모듈 직렬 변환기 USB 2.0 포함



사양

• 작동 전압: 3.3v-5.0VDC
• 최대 작동 전류: 100mA
• GPS 모델: L80-39
• 위치 정확도: <2.5m CEP
• 속도 정확도: <0.1m/s
• @ -130dBm EASY ™ 기술을 사용하지 않는 콜드 스타트 ​​시간: <35초
• @ -130dBm EASY ™ 기술 콜드 스타트 ​​시간 사용: <15초
• 캡처 감도: -148dm
• 추적 감도: -165dm
• 업데이트 속도: 기본 1Hz, 최대 5Hz
• 데이터 형식: NMEA0183 프로토콜
• 채널: 22(트랙) / 66(캡처)
• 직렬 전송 속도: 9600bps(기본값)
• 작동 온도: -40 ~ +85 ℃
• 연결 방법: 8핀 x2.54피치 핀, USB 마이크로 데이터 케이블
• 안테나 커넥터 유형: 표준 SMA 커넥터
• 안테나 커넥터 크기: 15*15*4(mm)
• 치수: 39.1 * 29.0(mm) / 1.54 * 1.14인치
• 무게: 4.35g



참고

부품 나온 사이트

튜토리얼

Product wiki - 하드웨어 구성과 코드





https://wiki.52pi.com/index.php?title=EZ-0048
