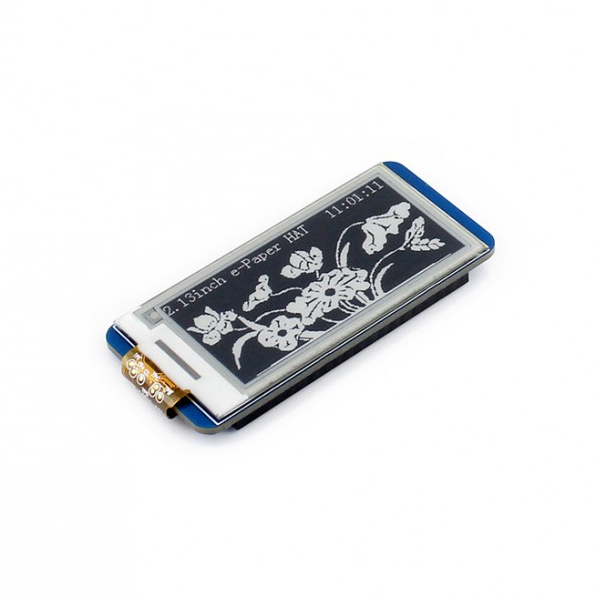

250x122, 2.13inch E-Ink raw display panel for Raspberry Pi





250x122, 2.13inch E-Ink raw display panel for Raspberry Pi



Overview



이것은 E-Ink 원시 디스플레이, 2.13인치, 250x122 해상도, SPI 인터페이스를 통해 통신하는 임베디드 컨트롤러가 있으며 부분 새로 고침을 지원합니다. 초저전력 소비, 넓은 시야각, 전기가 필요없는 선명한 디스플레이와 같은 장점으로 인해 선반 라벨, 산업 기기 등과 같은 응용 분야에 이상적인 선택입니다.



Features



• No backlight, keeps displaying last content for a long time even when power down
• Ultra low power consumption, basically power is only required for refreshing
• Comes with development resources and manual (driver board schematic, examples for Raspberry Pi/Jetson Nano/Arduino/STM32)



Specifications



• Operating voltage: 3.3V
• Interface: 3-wire SPI, 4-wire SPI
• Outline dimension: 29.2mm × 59.2mm × 1.05mm
• Display size: 23.71mm × 48.55mm
• Dot pitch: 0.194 × 0.194
• Resolution: 250 × 122
• Display color: black, white
• Grey level: 2
• Partial refresh time: 0.3s
• Full refresh time: 2s
• Refresh power: 26.4mW(typ.)
• Standby power: <0.017mW
• Viewing angle: >170°

Development Resources Wiki



부품 구매: 일레파츠 2.13inch e-Paper HAT



참고사이트: 250x122, 2.13inch E-Ink raw display panel



2.13inch e-Paper HAT
