아두이노 우노 R4 Minima 모든 꿀팁

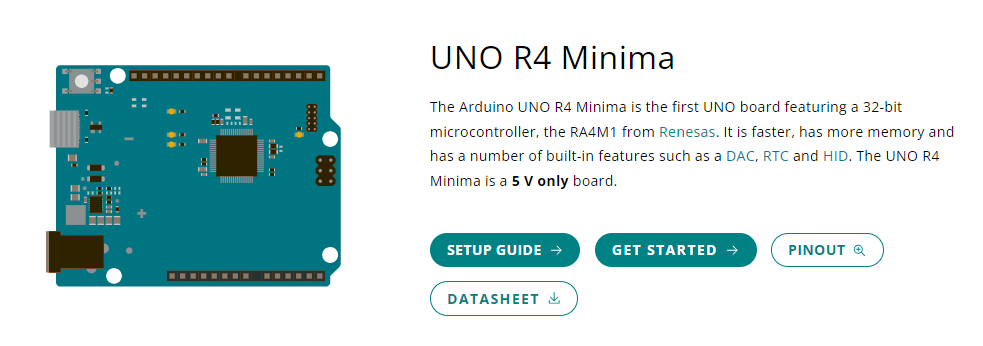

UNO R4 미니마
Arduino UNO R4 미니마는 르네사스의 32비트 마이크로컨트롤러인 RA4M1을 탑재한 최초의 UNO 보드입니다. 이 제품은 더 빠르고 더 많은 메모리를 제공하며 DAC, RTC 및 HID와 같은 다양한 내장 기능을 갖추고 있습니다. UNO R4 미니마는 5V 전용 보드입니다.
★ 개발 환경 설정 가이드
★ 빠르게 시작하기
★ Datasheet

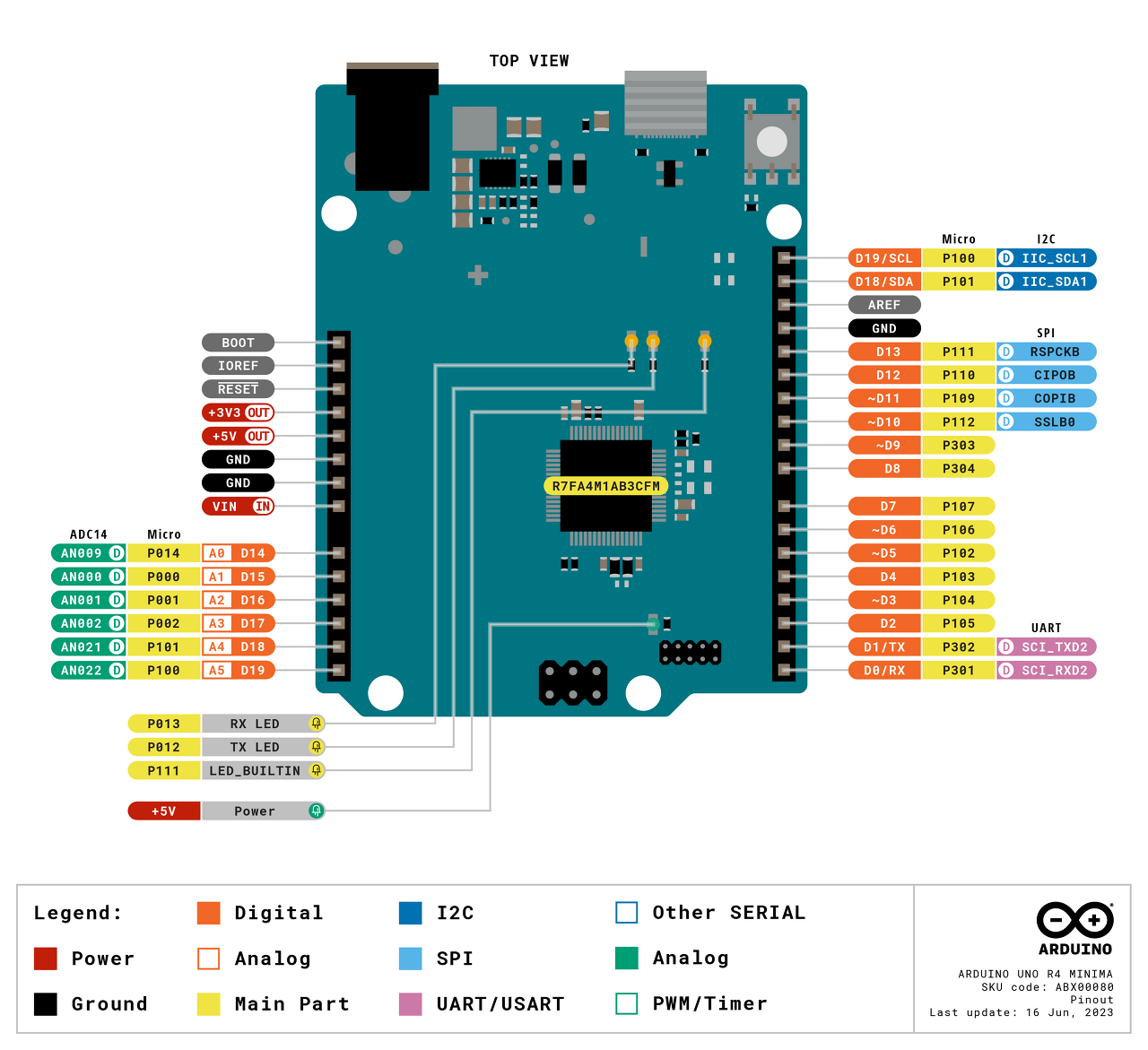

★Pin Map

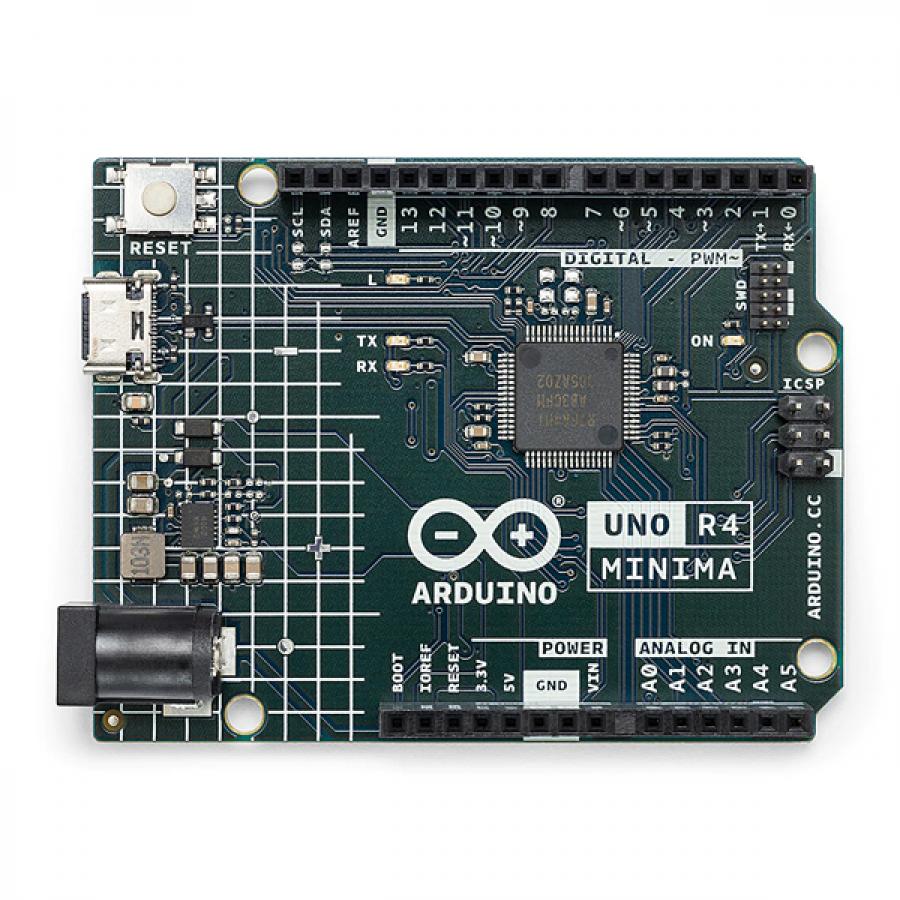

주요 특징
UNO R4 미니마는 작동 전압이 5V인 Renesas RA4M1(Arm® Cortex®-M4) 기반 마이크로컨트롤러를 탑재하고 있으며, 14개의 디지털 I/O, 최대 14비트 해상도의 아날로그 입력 6개, 48MHz의 클록 속도, 32kB SRAM, 256kB 플래시 메모리 및 8kB의 EEPROM을 갖추고 있습니다.
오디오 프로젝트를 위한 DAC, 정확한 시간 추적을 위한 RTC, 키보드/마우스 에뮬레이션을 위한 HID를 갖추고 있습니다. 배럴 잭 플러그(VIN)는 최대 24V의 전압을 지원하므로 일반적인 고전압 어댑터와 호환됩니다.
 |
 |
 |
 |
| 치트 시트 이 게시판의 모든 기술 기능에 대한 참고 자료로, 추가 문서에 대한 안내가 포함되어 있습니다. |
USB-C UNO R4 미니마는 USB-C® 커넥터가 탑재된 최초의 UNO입니다. |
실시간 시계(RTC) 내장된 RTC로 시간과 날짜를 추적하고 알람을 설정하세요. |
디지털-아날로그 컨버터 (DAC) 온보드 12비트 DAC를 사용하여 정교한 오디오 프로젝트를 제작하세요. |
| 치트시트 = 핵꿀팁 | 문서 보셔 | 문서 보기 | |
 |
 |
 |
 |
| 마우스/키보드 에뮬레이션(HID) 마우스/키보드를 에뮬레이션하여 게임 컨트롤러를 제작하세요. |
최대 24V 전원 공급 VIN 핀을 통해 6-24V 사이의 전압으로 UNO R4 미니마 보드에 전원을 공급합니다. |
CAN 버스 보드를 다른 CAN 장치에 연결합니다. 이를 위해서는 외부 트랜시버가 필요합니다. 문서 |
ADC 해상도 이 보드는 최대 14비트의 아날로그 읽기 해상도를 지원합니다. |
| 문서 보자 | 문서 보셈 | 문서 열어 |

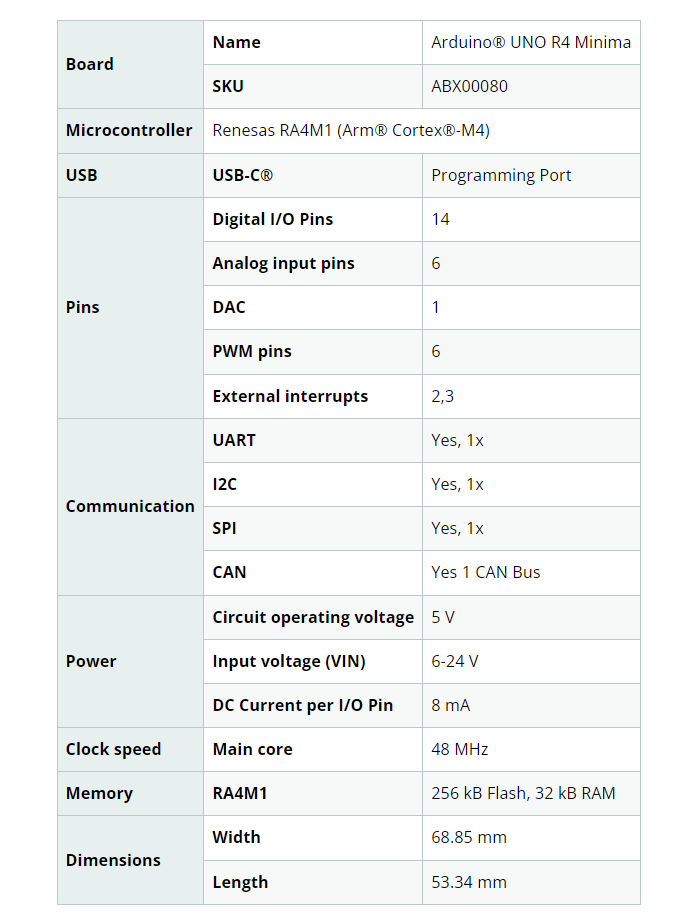

기술 사양
호환성

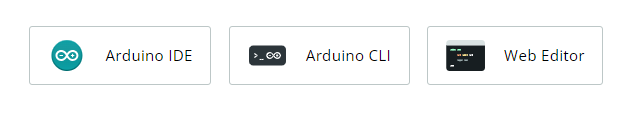

소프트웨어 및 클라우드: 다음 소프트웨어 도구를 사용하면 온라인과 오프라인 모두에서 보드를 프로그래밍할 수 있습니다.
아래 필수요소를 검토하세요.
| 첫 번째 단계 | 추천 라이브러리 | 아두이노 기초 |
| 빠른 시작 가이드 새로운 아두이노 보드를 시작하기 위해 알아야 할 모든 것. |
Wire 이 라이브러리를 사용하면 I2C/TWI 장치와 통신할 수 있습니다. |
기본 제공 예제 기본 제공 예제는 아두이노 IDE에 포함된 스케치이며 모든 기본 아두이노 명령을 보여줍니다. |
| SPI SPI 라이브러리를 사용하면 아두이노 보드를 컨트롤러 장치로 사용하여 SPI 장치와 통신할 수 있습니다. |
학습하기 아두이노 에코시스템과 관련된 흥미로운 기사, 원리 및 기술을 살펴보세요. |
|
| 서보 서보 라이브러리를 사용하면 아두이노 보드로 RC(취미용) 서보 모터를 제어할 수 있습니다. |
언어 참조 아두이노 프로그래밍 언어는 함수, 값(변수 및 상수), 구조의 세 가지 주요 부분으로 나눌 수 있습니다. |
튜토리얼 - 학습 예제들
| 아두이노 UNO R4 미니마 ADC 분해능 UNO R4 Minima에서 ADC 해상도를 변경하는 방법을 알아보세요. |
아두이노 UNO R4 미니마 EEPROM UNO R4 Minima의 EEPROM 메모리에 액세스하는 방법을 알아보세요. |
| 아두이노 UNO R4 미니마 CAN 버스 UNO R4 Minima의 CAN 버스를 사용하여 메시지를 전송하는 방법을 알아보세요. |
아두이노 UNO R4 미니마 시작하기 UNO R4 Minima 보드에 필요한 보드 패키지를 설치하는 단계별 안내서입니다. |
| 아두이노 UNO R4 미니마 치트 시트 가장 인기 있고 중요한 개발 보드의 네 번째 개정판인 UNO R4 Minima를 설정하는 방법을 알아보세요. |
아두이노 UNO R4 미니마 실시간 클록 UNO R4 미니마에서 실시간 클록(RTC)에 액세스하는 방법을 알아보세요. |
| 아두이노 UNO R4 미니마 디지털-아날로그 컨버터(DAC) UNO R4 Minima 보드의 DAC를 사용하여 파형을 생성하고 피에조로 출력하는 방법을 알아보세요. |
아두이노 UNO R4 쉴드 호환성 호환성 이 문서에서는 인기 있는 쉴드와 사용된 라이브러리를 포함한 호환성을 다룹니다. |
| 아두이노 UNO R4 미니마 디버깅하기 UNO R4 미니마 디버깅 방법을 알아보세요. |
아두이노 UNO R4 쉴드 가이드 이 문서에서는 아두이노 UNO R4 미니마 및 UNO R4 WiFi용 쉴드를 직접 개발하기 위한 기본 단계를 다룹니다. |
| 아두이노 UNO R4 미니마 USB HID UNO R4 미니마를 마우스/키보드로 사용하는 방법을 알아보세요. |
참고 자원
| 인터랙티브 뷰어 제품의 회로도, PCB 및 3D 모델과 상호 작용할 수 있습니다. 뷰어 열기 |
 |
핀아웃 다이어그램 제품에 있는 핀의 기능과 배열을 보여주는 다이어그램입니다. 다이어그램 열기 |
 |

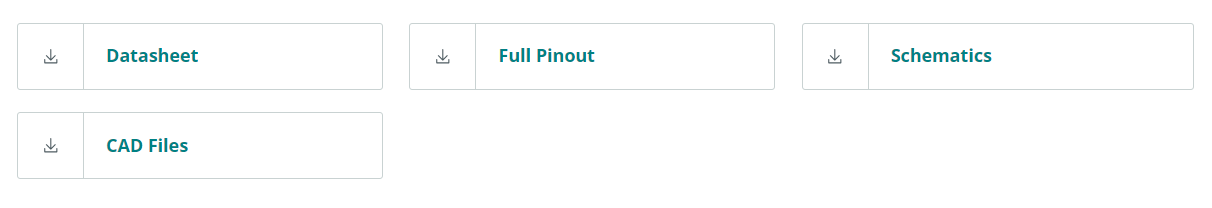

다운로드
Datadheet
Full Pinout
Schematic
Cad Files
