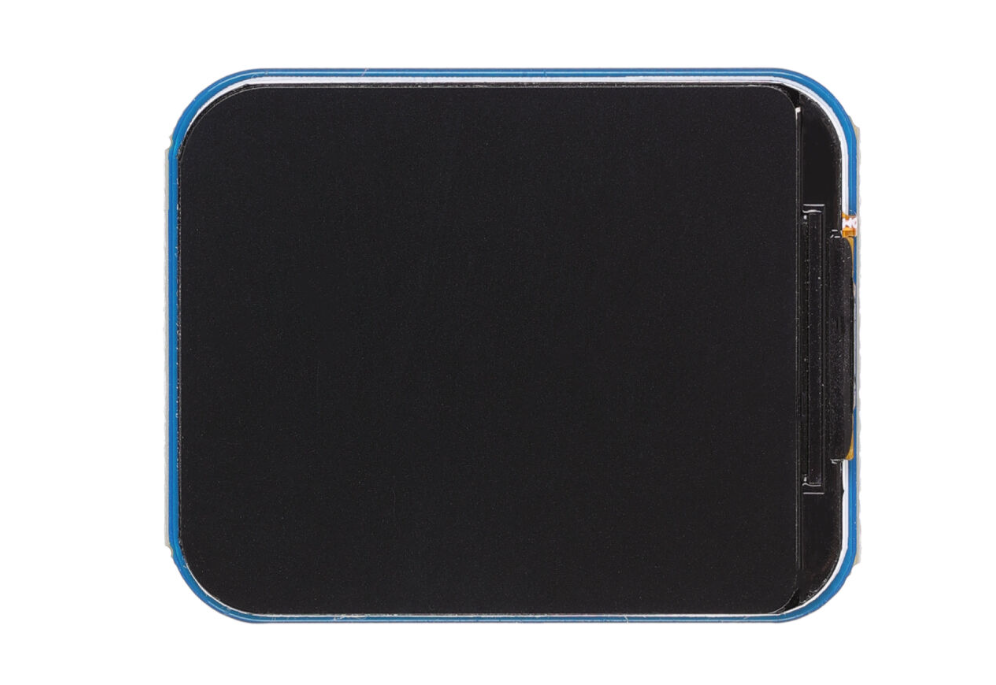

1.69inch LCD Display Module, 240×280 Resolution, SPI Interface, IPS, 262K Colors, support Raspberry Pi, Arduino, STM32
1.69인치 LCD SPI 디스플레이 이 1.69인치 LCD 디스플레이는 1.69인치 직렬 액정 둥근 모서리 디스플레이입니다. 240×280의 뛰어난 해상도와 262K RGB 디스플레이 색상을 제공하는 이 디스플레이는 선명하고 다채로운 이미지 표현을 제공합니다.
설명
1.69인치 LCD 디스플레이 모듈은 240x280의 놀라운 해상도와 262K의 생생한 색상 스펙트럼을 자랑합니다. IPS 기술이 적용된 디스플레이는 선명하고 다채로운 비주얼을 보장합니다. SPI 인터페이스를 채택해 IO 핀을 최소화하고 라즈베리파이, 아두이노, STM32 등 인기 컨트롤러 보드와 원활하게 연결됩니다.
특징
- 뛰어난 디스플레이 효과: 240×280 해상도, 262K 색상, 선명하고 다채로운 디스플레이 효과
- 다용도 인터페이스: SPI 인터페이스, 필요한 IO 핀 최소화, 라즈베리파이/아두이노/STM32와 같은 컨트롤러 보드 지원
- 풍부한 온라인 강좌: 온라인 개발 리소스(라즈베리파이/아두이노/STM32용 예제)가 함께 제공됩니다.
설명
1.69인치 LCD 디스플레이 모듈은 매혹적인 240x280 해상도와 262K 컬러의 생생한 팔레트를 제공하여 다양한 애플리케이션 영역에서 새로운 길을 열어줍니다. IPS 기술을 채택하여 선명하고 역동적인 컬러의 시각적 경험을 보장합니다. 다용도 SPI 인터페이스는 IO 핀 요구 사항을 최소화할 뿐만 아니라 라즈베리 파이, 아두이노, STM32와 같은 인기 컨트롤러 보드와도 원활하게 통합됩니다.
이 디스플레이 모듈은 다양한 프로젝트에 걸쳐 유망한 애플리케이션을 제공합니다. 고해상도와 생생한 디스플레이로 스마트워치, 디지털 액자 또는 휴대용 게임 콘솔과 같은 소형 휴대용 기기를 제작하는 데 매우 적합합니다. 다기능 SPI 인터페이스를 활용하여 데이터 시각화, 실시간 모니터링 또는 대화형 인터페이스와 관련된 프로젝트에 원활하게 통합할 수 있습니다. 또한 풍부한 온라인 강좌 리소스를 통해 개발자에게 라즈베리파이, 아두이노, STM32에 대한 플랫폼별 예제를 제공하여 혁신적인 아이디어를 실제로 구현할 수 있도록 지원합니다.
개인 애호가든 숙련된 개발자든 이 디스플레이 모듈은 창의성과 혁신의 기회를 열어줍니다. 개인 프로젝트를 향상시키거나 상업용 제품 개발을 위한 프리미엄 디스플레이 솔루션을 찾고 있다면 1.69인치 LCD 디스플레이 모듈은 흥미로운 선택이 될 것입니다.
애플리케이션
- 스마트 워치
- 디지털 액자
- 휴대용 게임 콘솔
Specification

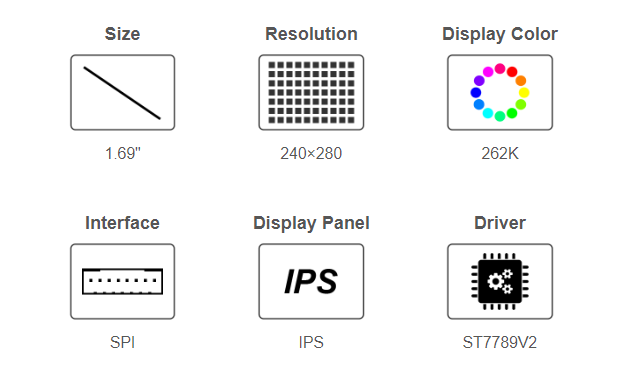

Feature | Details |
OPERATING VOLTAGE | 3.3V / 5V |
COMMUNICATION INTERFACE | 4-wire SPI |
DISPLAY PANEL | IPS |
DRIVER | ST7789V2 |
RESOLUTION | 240 × 280 pixels |
DISPLAY SIZE | 27.97 × 32.63mm |
PIXEL SIZE | 0.11655 × 0.11655mm |
MODULE SIZE | 31.50 × 39.00mm |

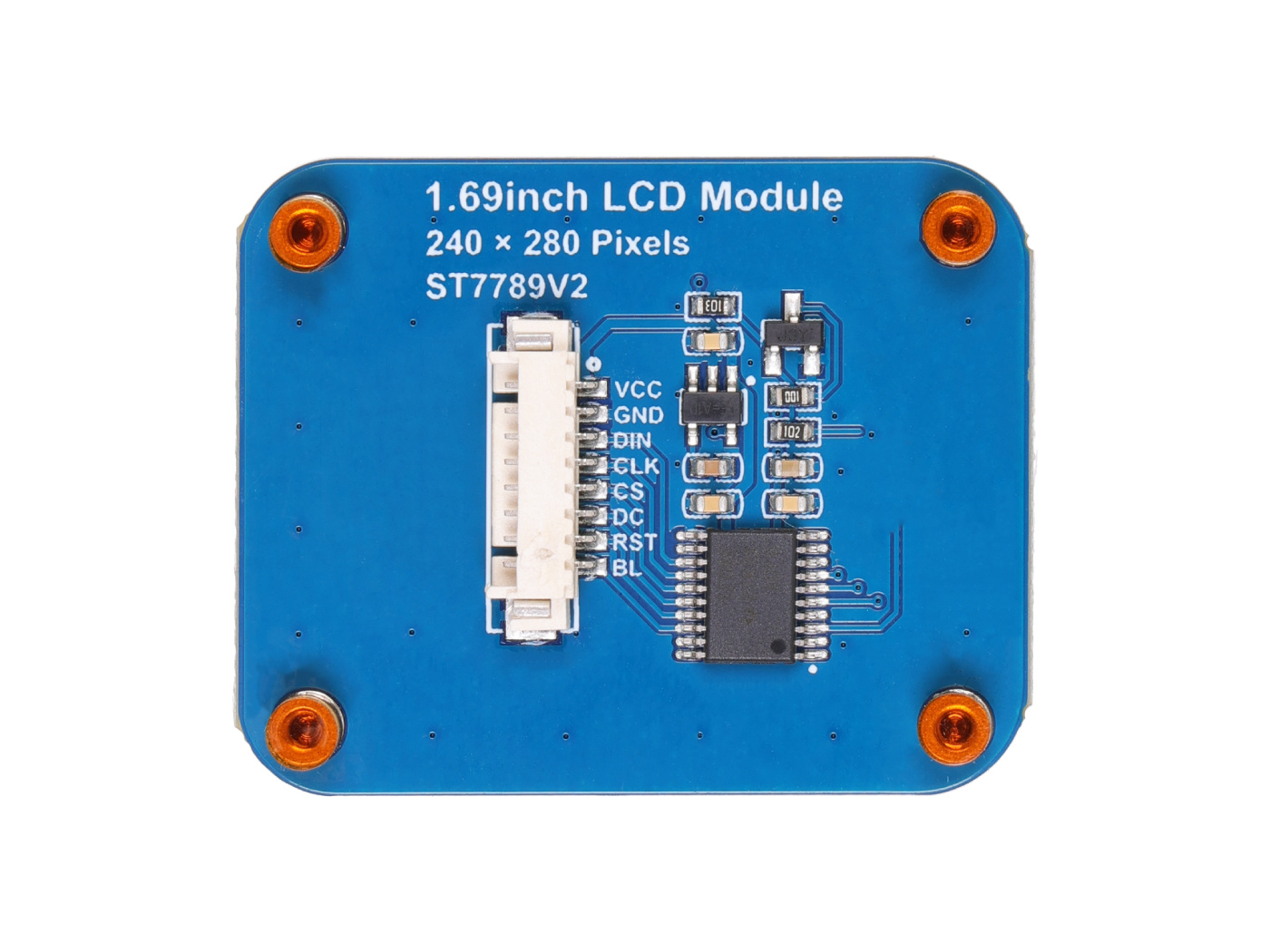

VCC | Power (3.3V / 5V input) |
GND | Ground |
DIN | SPI data input |
CLK | SPI clock input |
CS | Chip selection, low active |
DC | Data/Command selection (high for data, low for command) |
RST | Reset, low active |
BL | Backlight |
Part List
1.69inch LCD Module | ×1 |

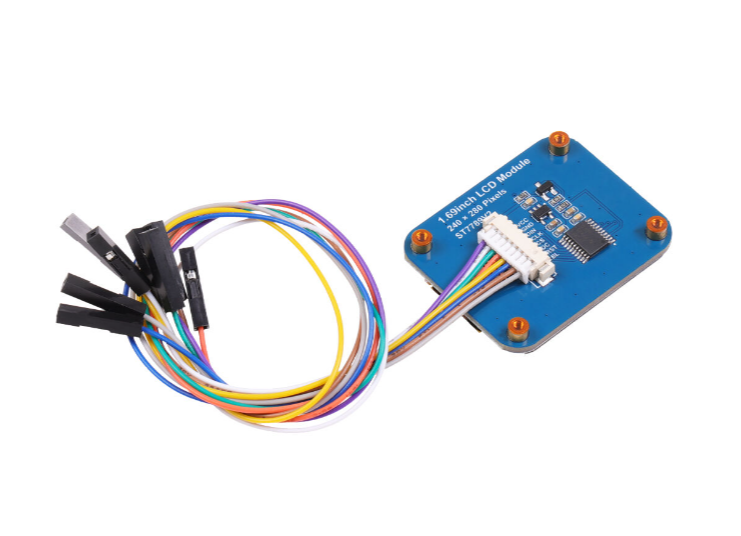

GH1.25 20cm 8Pin cable | ×1 |
FAQ
Q: 1.69인치 LCD 모듈의 최대 전력 소비량은 얼마인가요? A: 3.3V 90mA
Q: 1.69인치 LCD 모듈의 최대 밝기는 얼마인가요? A: 3.3V 500cd/㎡
하나 사고 싶다. 헝~~
