라즈베리 파이 5 AI 키트, Hailo AI 가속 모듈



라즈베리 파이 5 AI HAT + 공식 정품 Hailo8l PCIe M.2 HAT + 13Tops, 26Tops AI 키트 보드, Pi5 용

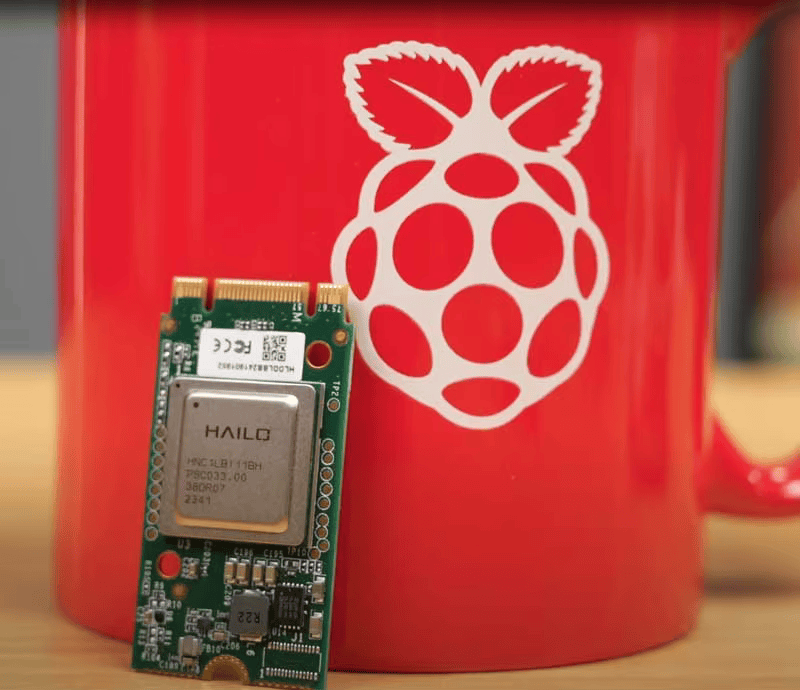

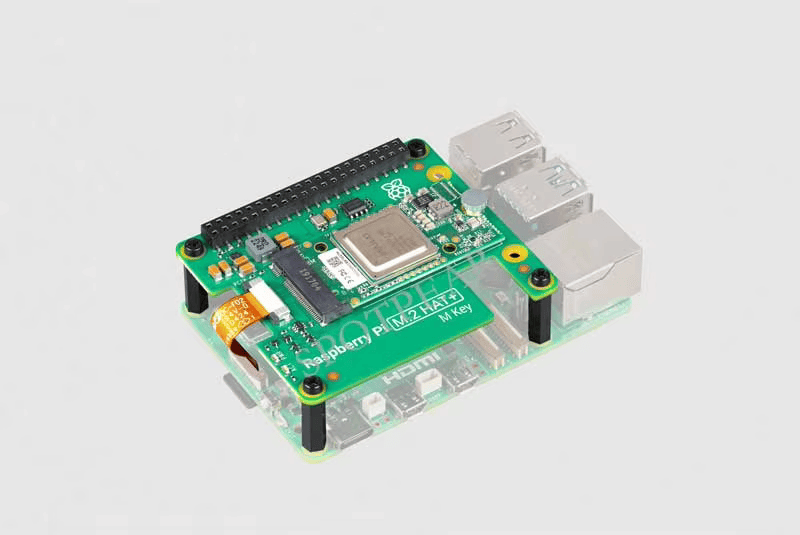

【개요】 AI 모듈은 Hailo-8L 칩 주위에 구축된 초당 13 테라 연산 (TOPS) 신경망 추론 가속기입니다. 이 모듈은 M.2 2242 폼 팩터를 사용하며 M.2 HAT + 에 사전 설치되어 있으며 M 키 에지 커넥터를 통해 연결됩니다. M.2 HAT + 는 AI 모듈의 M.2 인터페이스와 라즈베리 파이 5 의 PCIe 2.0 인터페이스 사이에서 통신합니다.



호스트 Raspberry Pi 5 가 최신 Raspberry Pi OS 이미지를 실행하는 경우 Hailo 모듈을 자동으로 감지하여 NPU를 AI 컴퓨팅 작업에 사용할 수 있도록 합니다. Raspberry Pi OS에 내장된 rpicam-apps 카메라 응용 프로그램은 기본적으로 AI 모듈을 지원하며, 자동으로 NPU를 사용하여 호환되는 사후 처리 작업을 실행합니다.

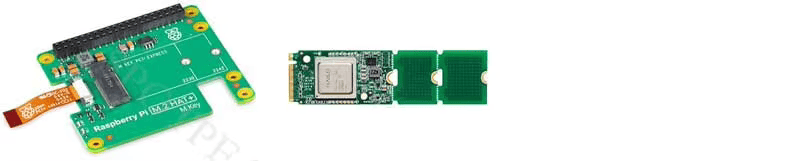

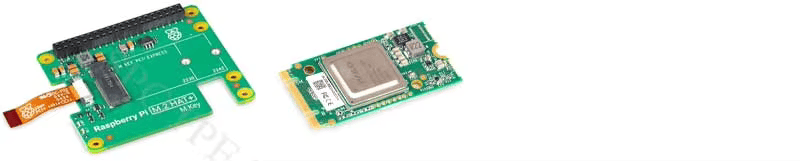

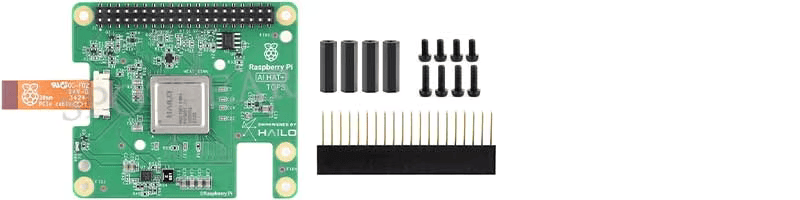

Raspberry Pi AI 키트는 Raspberry Pi 5 와 함께 사용하기 위해 Hailo AI 가속 모듈과 함께 Raspberry Pi M.2 HAT + 를 번들로 제공합니다. 이 키트에는 다음이 포함되어 있습니다.



[] 신경 처리 장치 (NPU) 가 포함 된 Hailo AI 모듈

[] 라즈베리 파이 M.2 HAT +, AI 모듈을 라즈베리 파이 5 에 연결

[] 모듈과 M.2 HAT + 사이에 미리 장착 된 열 패드

[] 하드웨어 키트 장착

[] 16mm 스태킹 GPIO 헤더



【AI 모듈 기능】

[] 초당 13 테라 연산 (TOPS) 신경망 추론 가속기는 Hailo-8L 칩 주위에 구축됩니다.

[] M.2 2242 폼 팩터



【설치】

[] 설치를 시작하기 전에 라즈베리 파이를 전원에서 분리하십시오.

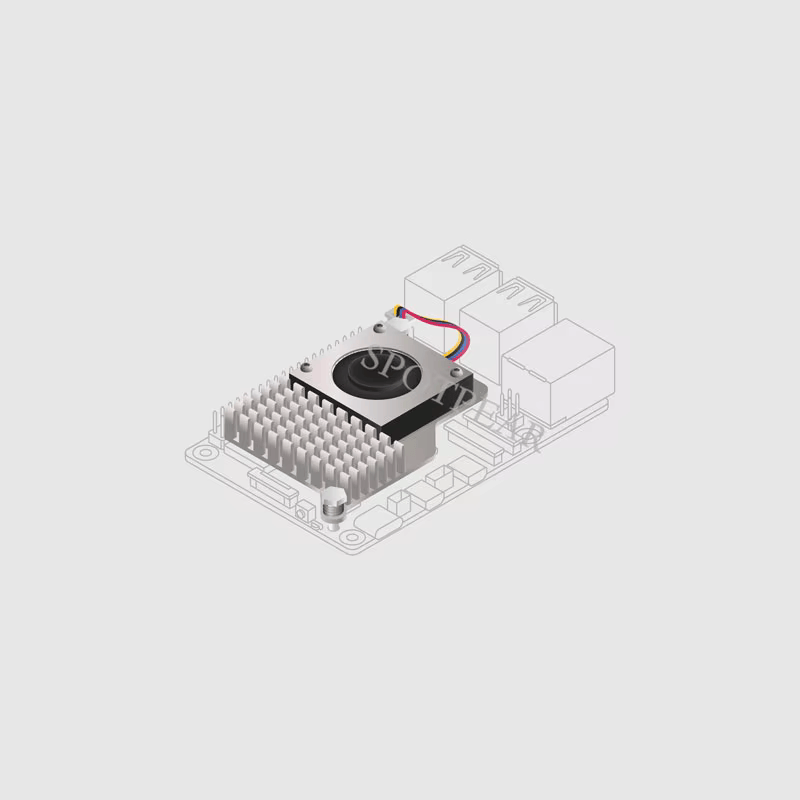

[]최고의 성능을 위해, 우리는 라즈베리 파이 액티브 쿨러와 AI 키트를 사용 추천. 액티브 쿨러가있는 경우 AI 키트를 설치하기 전에 설치하십시오.







[] 제공된 나사 중 4 개를 사용하여 스페이서를 설치합니다. Raspberry Pi GPIO 핀 위에 있는 GPIO 스태킹 헤더를 단단히 누릅니다. 모든 핀이 제자리에 맞으면 방향이 중요하지 않습니다. AI 키트에서 리본 케이블을 분리하고 다른 쪽 끝을 Raspberry Pi의 PCIe 포트에 삽입하십시오. 리본 케이블 홀더를 양쪽에서 들어 올린 다음 구리 접촉점이 안쪽을 향하도록 USB 포트쪽으로 케이블을 삽입합니다. 리본 케이블을 PCIe 포트에 완전히 고르게 삽입한 상태에서 케이블 홀더를 양쪽에서 아래로 밀어 리본 케이블을 제자리에 단단히 고정합니다.

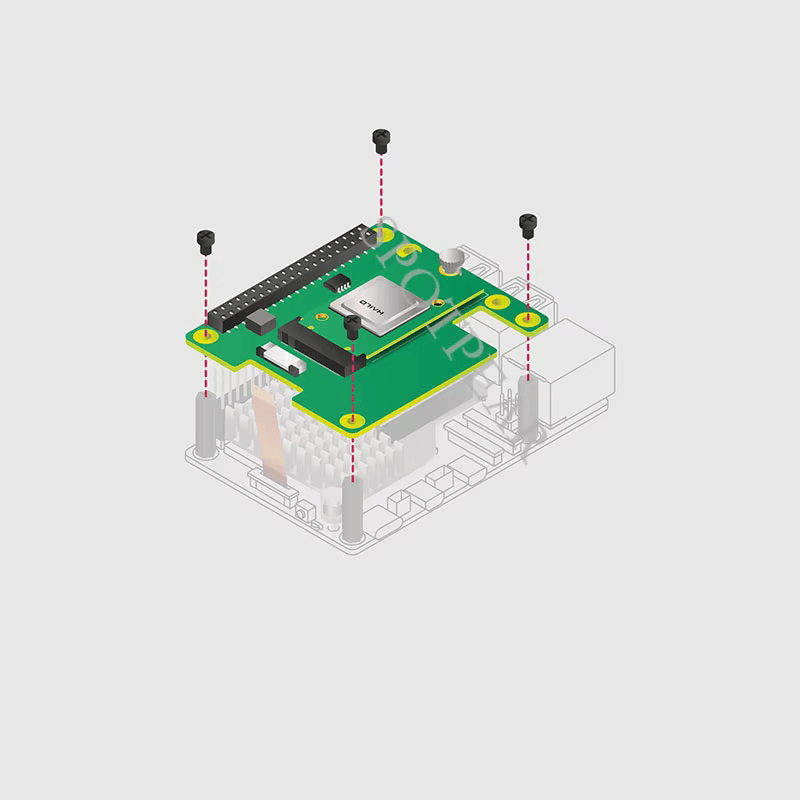

[] 스페이서 위에 AI 키트를 놓고 나머지 나사 4 개를 사용하여 제자리에 고정하십시오.

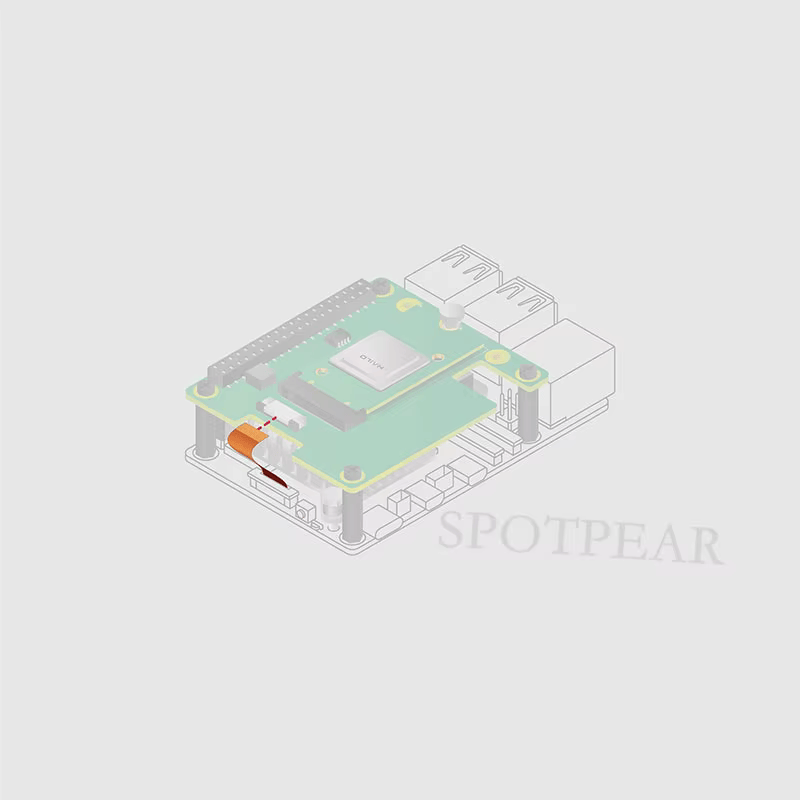

[] 리본 케이블을 AI 키트의 슬롯에 삽입합니다. 리본 케이블 홀더를 양쪽에서 들어 올린 다음 구리 접촉점이 위를 향하도록 케이블을 삽입합니다. 리본 케이블을 포트에 완전히 고르게 삽입한 상태에서 케이블 홀더를 양쪽에서 아래로 밀어 리본 케이블을 제자리에 단단히 고정합니다.

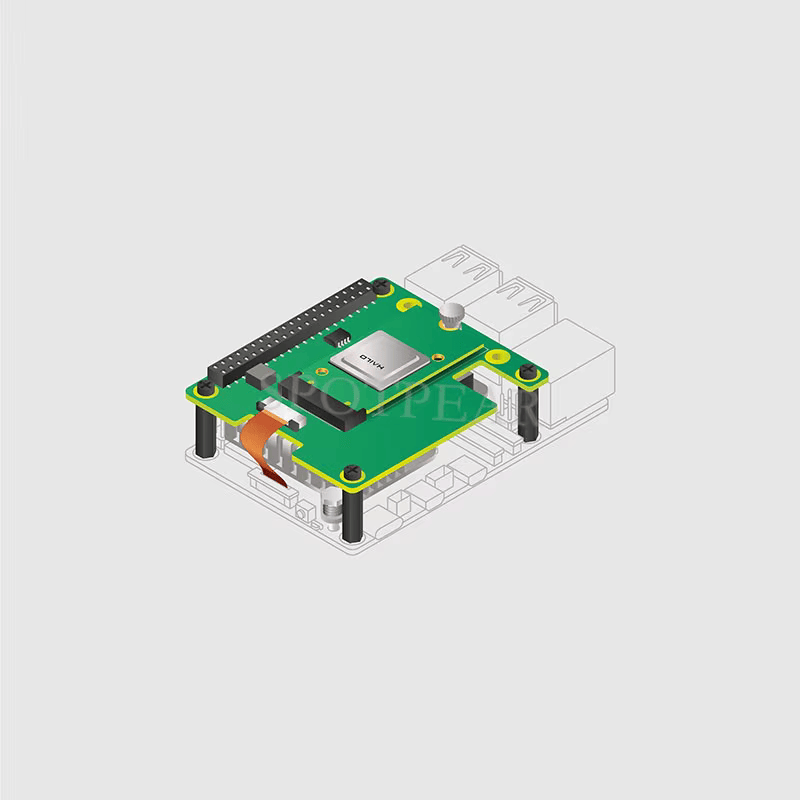

[] 축하합니다. AI 키트를 성공적으로 설치했습니다. 라즈베리 파이를 전원에 연결하십시오. 라즈베리 파이 OS는 AI 키트를 자동으로 감지합니다.





[] Raspberry-Pi-AI-Kit-13Tops





[] Raspberry-Pi-AI-Kit-26Tops





[] 라즈베리 파이 AI 모자 + 13/26 상의
