세 가지 트랜지스터 증폭기 구성의 특성



세 가지 트랜지스터 증폭기 구성의 특성:

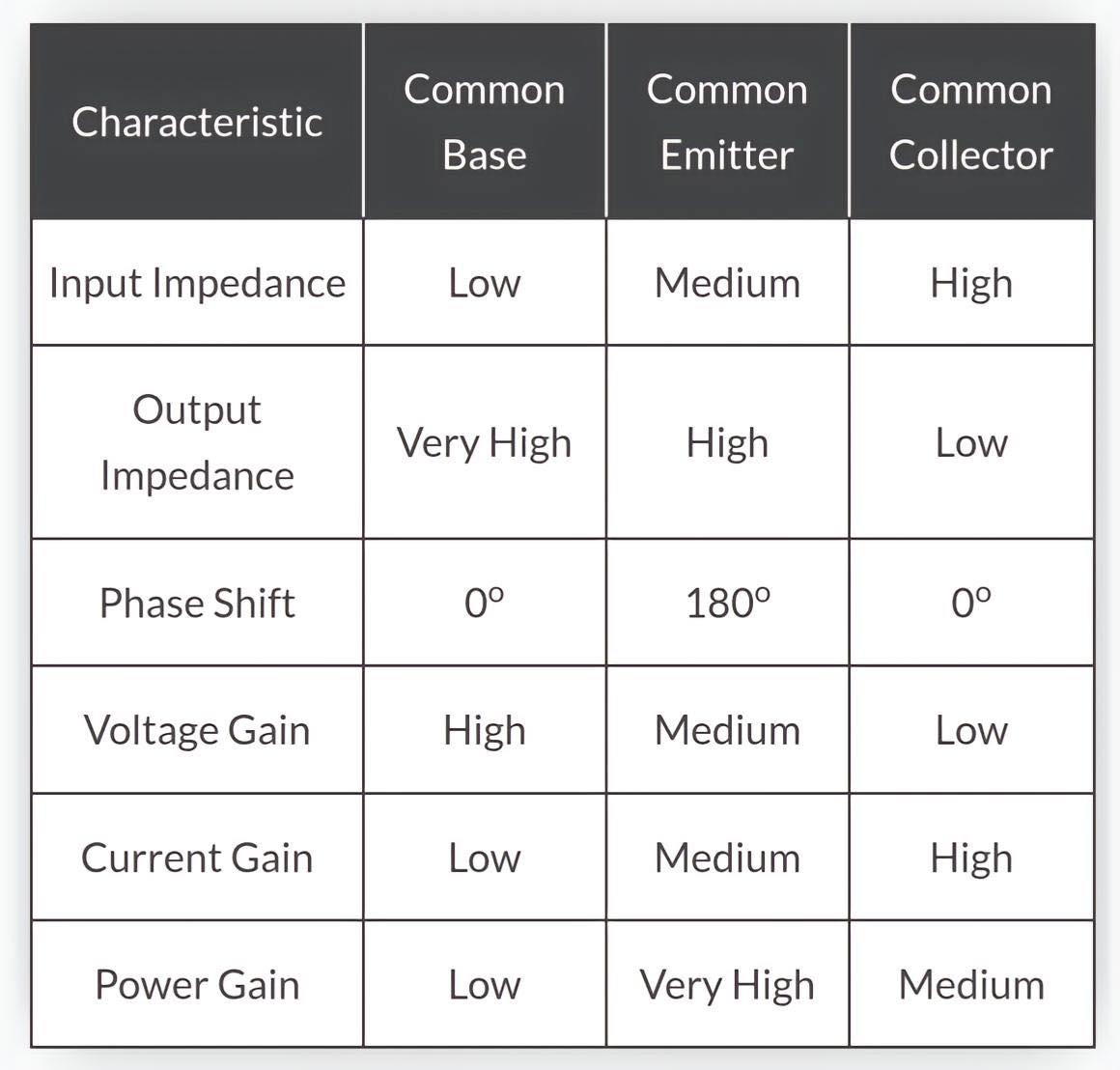

공통 베이스, 공통 이미터, 공통 콜렉터. 각 구성은 각기 다른 애플리케이션에 적합한 고유한 특성을 가지고 있습니다.

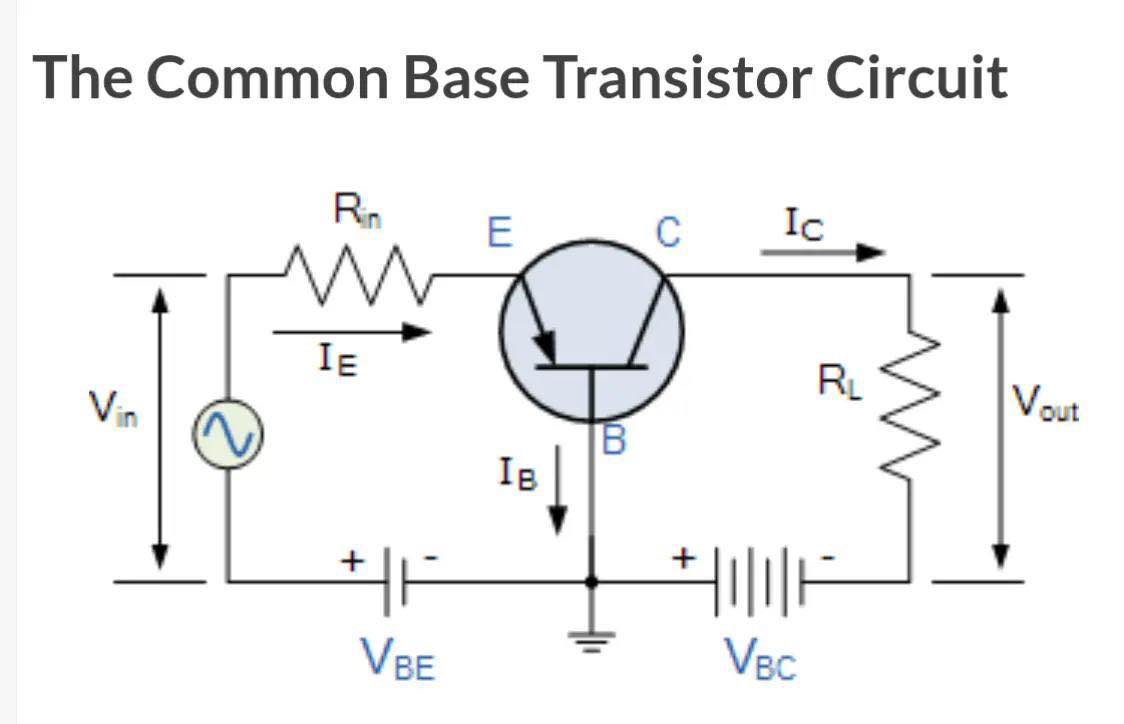

공통 베이스 구성은 높은 전압 이득을 제공하지만 입력 임피던스는 낮으며 고주파 애플리케이션에 자주 사용됩니다.

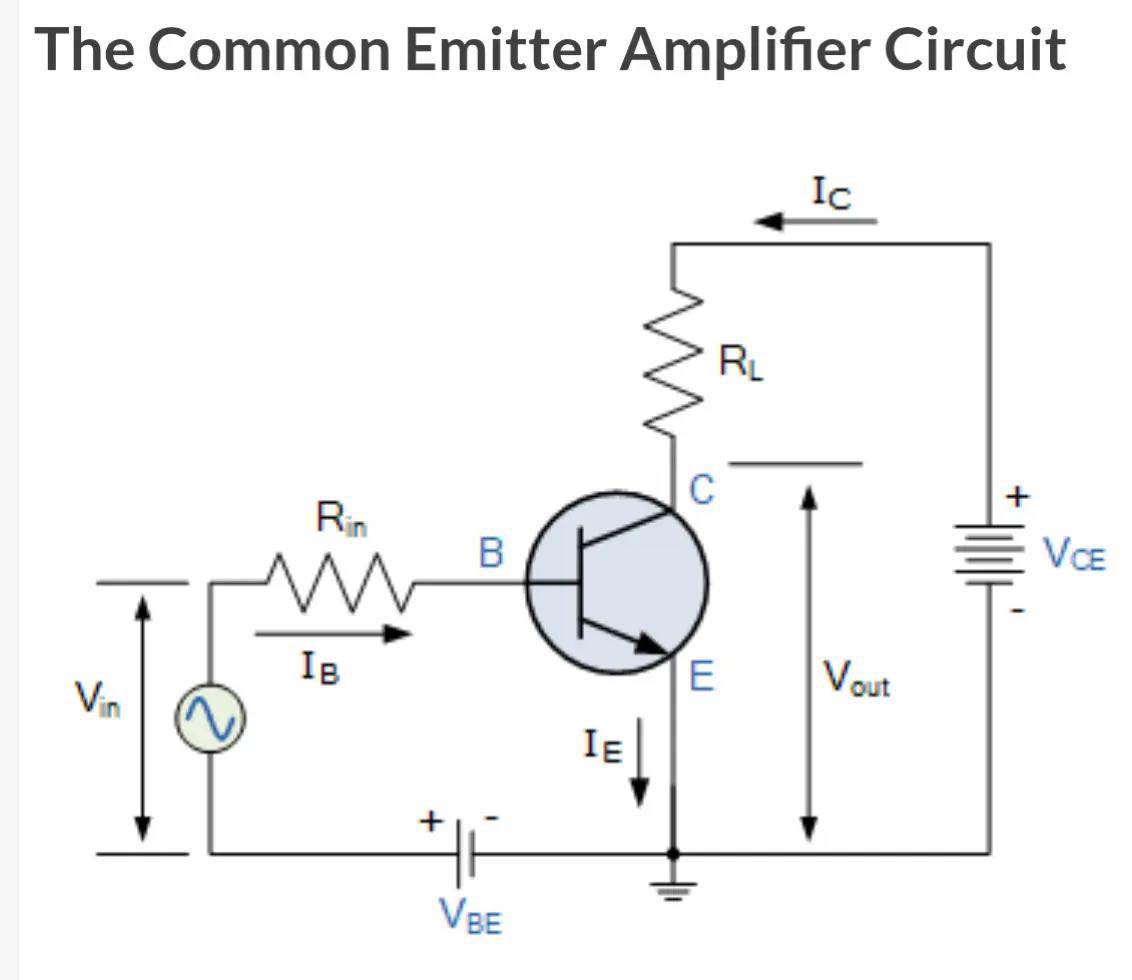

공통 이미터 구성은 중간 전압 이득, 높은 전력 이득 및 180° 위상 전환을 제공하여 가장 널리 사용되는 증폭기 유형입니다.

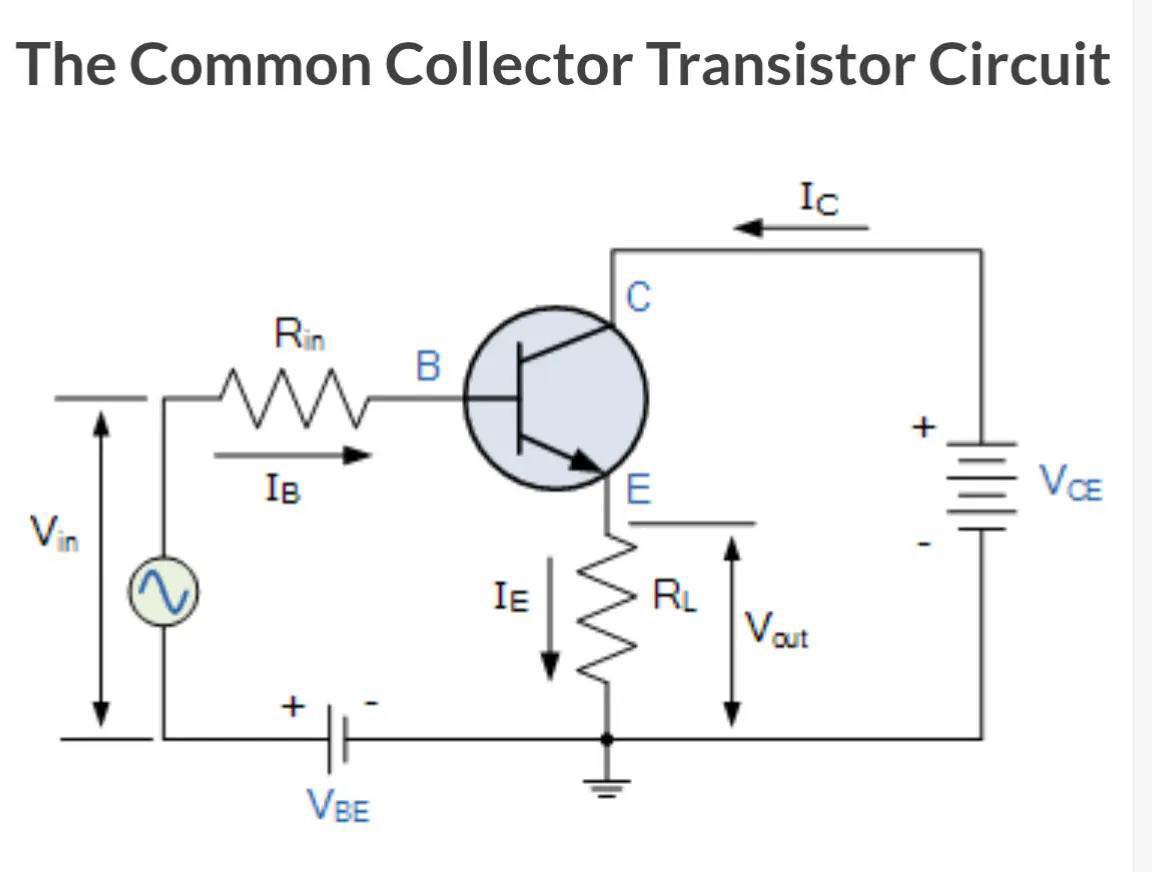

이미터 팔로워라고도 하는 커먼 콜렉터 구성은 입력 임피던스가 높고 출력 임피던스가 낮으며 전류 이득이 높아 버퍼로 이상적입니다.
