Raspberry Pi Pico 2 RP2350 USB A Development Board RP2350A



Raspberry Pi Pico 2 RP2350 USB A Development Board RP2350A



개요

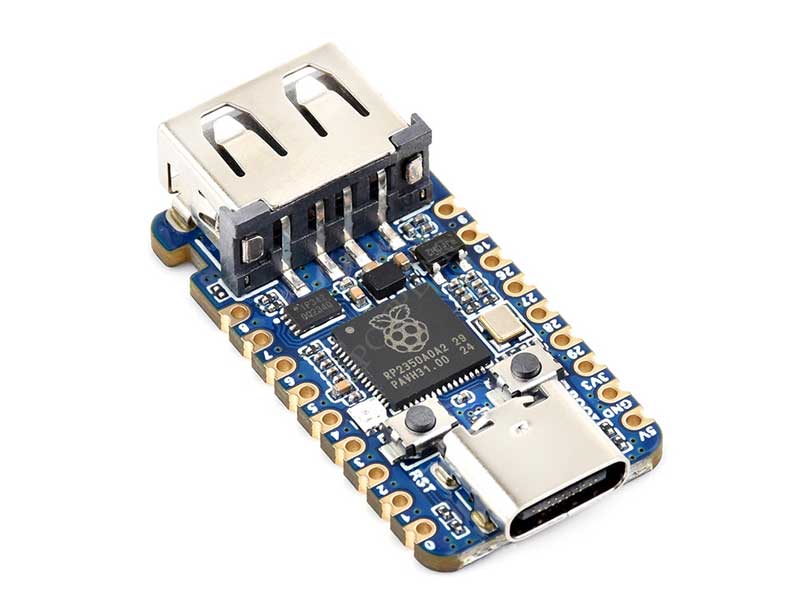

[] RP2350-USB-A 미니 개발 보드

[] 라즈베리 파이 RP2350A 기반, 온보드 USB 인터페이스 포함

[] 하프홀 기술을 사용하여 맞춤형 보드에 용접할 수 있습니다.











특징



[] 라즈베리 파이가 설계한 RP2350A 마이크로 컨트롤러 칩을 사용

[] 독특한 듀얼 코어 및 듀얼 아키텍처에는 최대 150MHz의 클럭 실행 주파수를 가진 듀얼 코어 ARM Cortex-M33 프로세서와 듀얼 코어 Hazard 3 RISC-V 프로세서가 장착되어 있습니다

[] 내장 520KB SRAM 및 2MB 온칩 플래시

[] Type-C 인터페이스 사용, 시대의 흐름을 따라 가고 올바른 방향으로 삽입할지 잘못된 방향으로 삽입할지 걱정할 필요가 없습니다

[] 스탬프 구멍 디자인은 사용자가 설계 한베이스 보드에 직접 용접 및 통합 할 수 있습니다

[] USB1. 1 호스트 및 장치 지원

[] 온보드 1 USB 확장 포트, USB2.0 / 1과 호환됩니다. 1 전송

[] 저전력 절전 및 최대 절전 모드 지원

[] 드래그 앤 드롭 다운을 위해 USB를 통해 대용량 저장 장치로 식별 가능

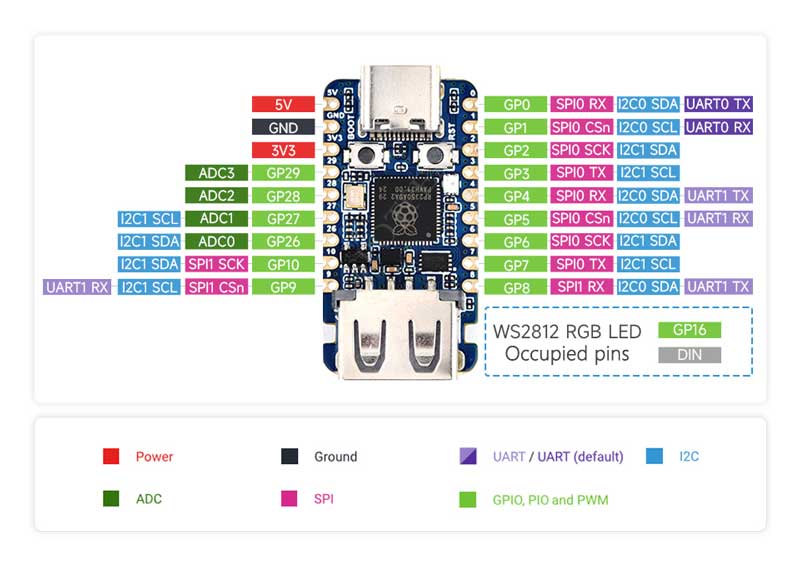

[] RP2350A의 15 GPIO 핀이 나옴

[] 2 SPI, 2 I2C, 2 UART, 4개의 12비트 ADC 및 14개의 제어 가능한 PWM 채널

[] 정확한 온칩 클록 및 타이머

[] 내장 온도 센서

[] 온칩 가속 부동 소수점 라이브러리

[] 맞춤형 주변 장치 지원을 위한 12개의 프로그래머블 I/O(PIO) 상태 머신



【C/C++, 아두이노】

[] 쉽게 시작할 수 있도록 완전한 SDK 및 오픈 소스 자습서가 제공되며 애플리케이션에 빠르게 임베드 할 수 있습니다.





듀얼 코어, 듀얼 아키텍처 프로세서



[] 듀얼 코어 ARM Cortex-M33 프로세서 및 듀얼 코어 Hazard 3 RISC-V 프로세서 탑재

[] 최대 150MHz의 구동 주파수

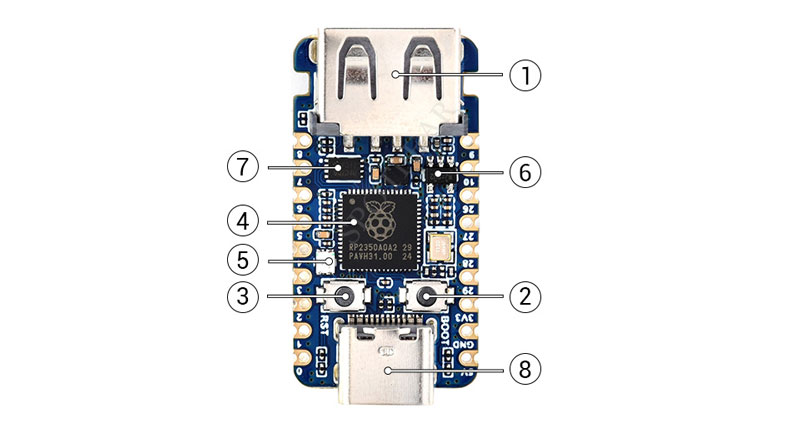

1. USB 2.0 Type A port

Can be used as USB host or slave through PIO

2. BOOT button

Press during reset to enter download mode

3. RESET button

4. RP2350A

Dual-core, dual-architecture processor, 150MHz operating frequency

6. WS2812

Cool RGB LED

6. RT9013-33GB

500mA Low Dropout, Low Noise, Ultrafast LDO

7. W25Q16JVUXIQ

2MB NOR-Flash

8. USB Type-C port

Used to download programs and supports USB1.1 host and slave devices
