라즈베리파이 파이선 PCB 설계 Training Kit 규격서 2



제품 사양과 특징을 정리하는 규격서를 만들고 있는데 아래는 Gemini가 제안한 문서고, 이전 1번 문서는 ChatGPT가 제안한 문서다. 단순하면서도 모든 포괄적인 내용을 포함하는 도구는 구글이고, 화려하고 제법 너무 아는 척하느라 정작 본질과 맞지 않는 내용이 많은 것은 openai다. 많이, 더 많이 사용한다.





캐어랩 회사에서 만든 제품 이름은 "라즈베리파이 파이선 PCB 설계 Trainning Kit"로 정했어. 라즈베리파이를 기반으로 하고, 리눅스 환경에서 파이선 코딩을 배우고, 전자부품과 전자 회로, PCB 설계를 모두 배울 수 있는 종합 키트야. PCB 기판 위에 라즈베리파이 보드와 카메라를 하나로 조립하고, 680핀 브레드 보드, GPIO 입 출력 포트를 모아 놓은 IO 보드를 결합한 제품이야. 이 제품에 대한 규격서를 제작하는 중이야. 순서와 내용을 작성해 줘. 모든 순서와 참고 사항을 빠뜨리지 말고 작성하고 단계적으로 생각해. 높임말로 부탁해.



1단계는 라즈베리파이 기반 파이선 코딩 교육을 배우고, 2단계는 전자부품, 전자히로에 대해 학습해. 3단계는 Ki-CAD EDA툴을 사용해 직접 PCB를 제작하거나 제품을 개발하는 과정이야. 내용 중에 전자부품과 전자 회로 교육 부분, Ki-CAD를 사용한 PCB 설계 부분이 빠졌어. 추가해서 다시 작성해 줘.



전기적 규격, 소프트웨어 규격, 물리적 규격, 부록에 제공 자료 내용이 빠졌어. 추가해서 다시 작성해주세요.





1단계: 규격서 기본 정보 작성

• 문서 제목: 라즈베리파이 파이선 PCB 설계 Trainning Kit 규격서
• 문서 번호: (내부 관리 번호가 있다면 기재)
• 제정 일자: 2025년 5월 16일
• 개정 번호 및 일자: (최초 작성 시에는 "0" 또는 "초판"으로 기재)
• 작성 부서: (해당 부서명 기재)
• 작성자: (작성자 성명 기재)
• 검토자: (검토자 성명 기재)
• 승인자: (승인자 성명 기재)

2단계: 제품 개요 작성

• 제품명: 라즈베리파이 파이선 PCB 설계 Trainning Kit
• 제품 소개: 본 키트는 라즈베리파이 기반의 리눅스 환경에서 파이선 코딩 학습을 시작으로, 전자 부품과 전자 회로에 대한 이해를 넓히고, 나아가 KiCad EDA 툴을 사용하여 직접 PCB를 설계하고 제작 또는 제품 개발 과정을 경험할 수 있도록 구성된 종합 트레이닝 키트입니다. 라즈베리파이 보드와 카메라 모듈이 PCB 기판 위에 통합되어 있으며, 680핀 브레드보드와 GPIO 입출력 포트를 용이하게 사용할 수 있도록 IO 보드가 포함되어 다양한 실습 환경을 제공합니다.
• 주요 특징:
  • 라즈베리파이 기반의 리눅스 환경에서 파이선 프로그래밍 학습
  • 기본적인 전자 부품의 동작 원리 및 활용 학습
  • 다양한 전자 회로 구성 및 이해 학습
  • KiCad EDA 툴을 활용한 PCB 설계 기초 및 실습
  • 라즈베리파이 보드와 카메라 모듈이 통합된 PCB
  • 다양한 실험을 위한 680핀 브레드보드 제공
  • GPIO 입출력 포트 접근 용이성을 위한 IO 보드 제공
  • 확장 가능한 학습 환경 제공

3단계: 제품 구성 상세 정보 작성

• 3.1. 라즈베리파이 통합 PCB:
  • 기능: 라즈베리파이 메인 보드와 카메라 모듈을 탑재하여 시스템의 핵심 기능을 수행하며, 파이선 코딩 및 GPIO 제어를 위한 기반 환경을 제공합니다.
  • 구성 요소:

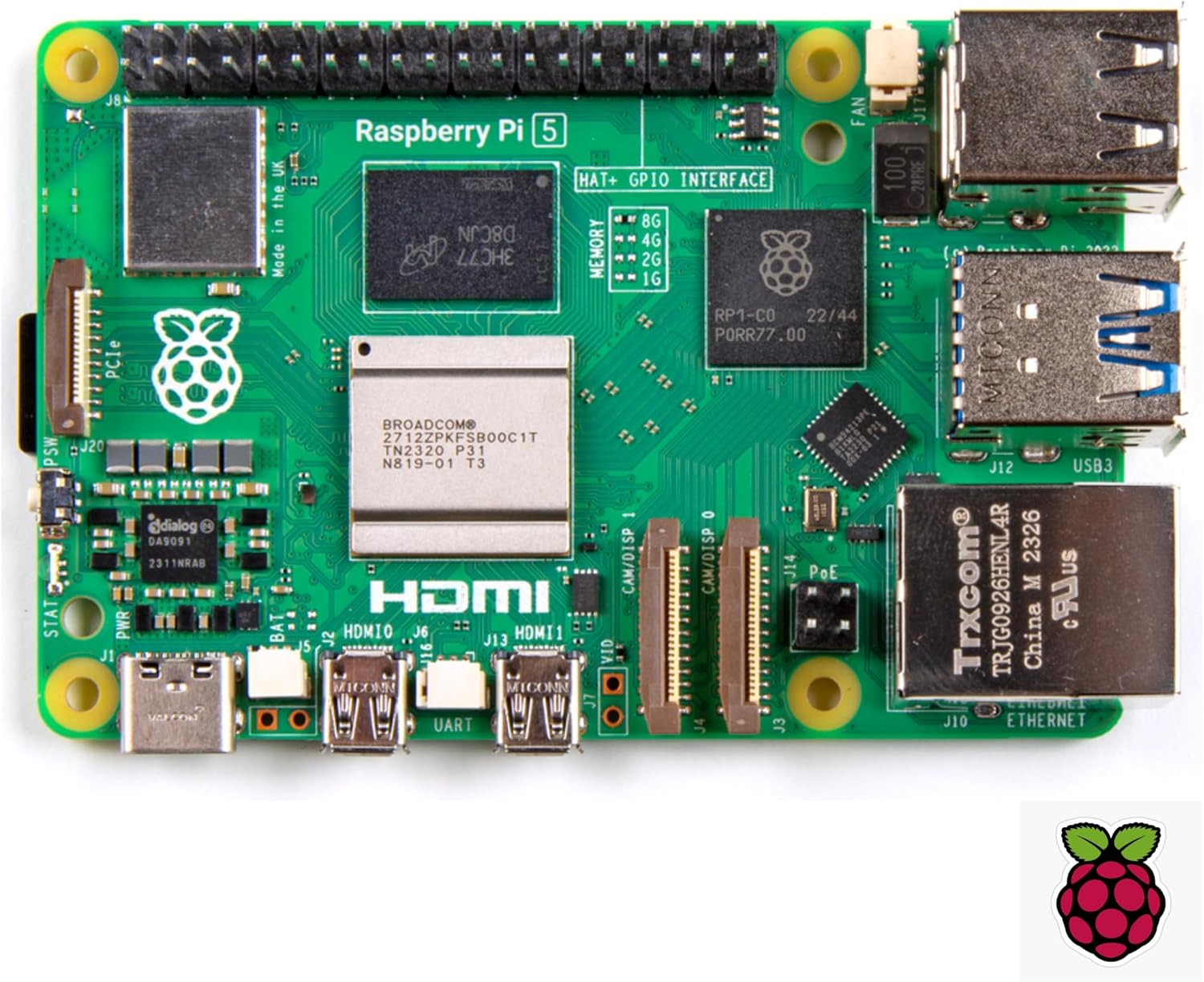

    • 라즈베리파이 모델: (예: 라즈베리파이 4 Model B, 라즈베리파이 5 등 구체적인 모델명 명시)
    • 카메라 모듈: (예: 라즈베리파이 카메라 Module V3, 명시된 스펙이 있다면 함께 기재)
    • 온보드 인터페이스: (예: HDMI 포트, USB 포트, Ethernet 포트 등 라즈베리파이 자체 인터페이스 명시)
    • 전원 입력: (예: USB-C, DC 전원 잭 등 규격 명시)
    • 크기: (가로 x 세로 x 높이 mm 단위로 명시)
    • 기타 특이 사항: (예: 방열 설계 유무 등)
  • 참고 사항: 라즈베리파이 모델에 따라 성능 및 인터페이스가 다를 수 있음을 명시합니다.
• 3.2. IO 보드:
  • 기능: 라즈베리파이의 GPIO 핀을 편리하게 연결하고 사용할 수 있도록 확장하여, 전자 부품 제어 및 센서 인터페이스 학습을 용이하게 합니다.
  • 구성 요소:
    • GPIO 핀 배열: (핀 번호 및 기능 명칭 명시)
    • 연결 인터페이스: (예: 리본 케이블 커넥터 등)
    • 추가 기능: (예: LED 표시, 풀업/풀다운 저항 선택 스위치 등)
    • 크기: (가로 x 세로 mm 단위로 명시)
  • 참고 사항: GPIO 핀의 정확한 기능 및 연결 방법을 사용자 매뉴얼에 상세히 기술할 것을 명시합니다.
• 3.3. 680핀 브레드보드:
  • 기능: 제공되는 전자 부품을 이용하여 다양한 전자 회로를 구성하고 실험하는 데 사용됩니다.
  • 규격: 680핀 (또는 실제 핀 수 명시), 바인딩 포스트 유무 등
  • 수량: 1개
• 3.4. 전자 부품:
  • 목록: (학습에 필요한 기본적인 부품 목록 명시 및 간단한 스펙 기재)
    • 저항: (다양한 저항값 명시)
    • LED: (다양한 색상 및 규격 명시)
    • 커패시터: (다양한 용량 및 종류 명시)
    • 트랜지스터: (NPN, PNP 타입 등 명시)
    • 다이오드: (정류 다이오드, LED 등 명시)
    • 센서: (예: 온도 센서, 광센서 등 - 모델명 및 간단한 스펙 기재)
    • 기타: (필요한 부품 추가)
• 3.5. 연결 케이블:
  • 목록 및 규격:
    • GPIO 리본 케이블: (핀 수 및 길이 명시)
    • USB 케이블: (타입 및 길이 명시)
    • 점퍼 와이어: (다양한 길이 및 수량 명시)
    • HDMI 케이블: (필요시 규격 명시)
• 3.6. 소프트웨어:
  • 목록: (제공 또는 설치 안내 소프트웨어 명시)
    • 라즈베리파이 OS (설치 안내)
    • 파이선 개발 환경 (예: Thonny, VS Code 설치 안내)
    • KiCad EDA 툴 (설치 안내)
• 3.7. 사용자 매뉴얼:
  • 주요 내용: (각 학습 단계별 안내, 부품 설명, 회로 구성 방법, KiCad 사용법 기초 등 간략히 소개)
  • 제공 방식: (온라인/오프라인 제공 여부 명시)

4단계: 제품 기능 및 성능 명세

• 4.1. 1단계: 라즈베리파이 기반 파이선 코딩 교육:
  • 지원 운영체제: 라즈베리파이 OS
  • 지원 개발 환경: (예: Thonny, VS Code)
  • 학습 내용: 파이선 기초 문법, 자료형, 제어문, 함수, 모듈 활용, GPIO 제어를 위한 라이브러리 사용법 등
  • 실습 예제: LED 제어, 버튼 입력 처리, 간단한 센서 데이터 읽기 등
• 4.2. 2단계: 전자 부품 및 전자 회로 학습:
  • 전자 부품 이해: 저항, 커패시터, 인덕터, 다이오드, 트랜지스터 등 주요 부품의 역할, 특성, 데이터시트 이해
  • 기본 회로 구성: 직렬/병렬 회로, 전압 분배, 전류 제한 회로 구성 및 동작 원리 학습
  • 능동 소자 및 수동 소자 활용: 트랜지스터를 이용한 스위칭 회로, 증폭 회로 기초 학습
  • 센서 활용: 다양한 센서의 동작 원리 이해 및 라즈베리파이와의 인터페이스 방법 학습
  • 브레드보드 실습: 제공된 부품을 이용한 다양한 기본 회로 구성 및 테스트
• 4.3. 3단계: KiCad EDA 툴을 사용한 PCB 설계:
  • KiCad 기본 사용법: 프로젝트 생성, 라이브러리 관리, 회로도 작성
  • 부품 배치 및 배선: 최적의 부품 배치 방법, 수동 및 자동 배선 기법 학습
  • PCB 설계 규칙: 디자인 룰 설정, DRC (Design Rule Check)
  • Gerber 파일 생성: PCB 제작을 위한 Gerber 파일 생성 방법 학습
  • 실습 과제: 간단한 회로의 PCB 설계 및 Gerber 파일 출력 실습 (제작은 선택 사항 명시 가능)
  • 제품 개발 응용: 학습한 내용을 바탕으로 간단한 아이디어 기반의 제품 개발 과정 이해
• 4.4. 라즈베리파이 및 카메라 활용:
  • 카메라 모듈 제어 및 영상 데이터 처리 기초
  • GPIO를 이용한 외부 장치 제어 심화 학습
  • 다양한 센서 연동 및 데이터 분석
• 4.5. 확장성:
  • 추가적인 센서, 모듈, 액추에이터 연결 및 제어 가능 여부
  • 외부 라이브러리 및 소프트웨어 설치 및 활용 지원 여부

5단계: 전기적 규격

• 5.1. 라즈베리파이 통합 PCB:
  • 동작 전압: (예: 5V DC)
  • 최대 소비 전류: (예: 3A - 라즈베리파이 모델 및 연결된 주변 장치에 따라 다름)
  • 입력 전원 커넥터 타입: (예: USB-C)
  • GPIO 출력 전압 레벨: (예: 3.3V)
  • 카메라 인터페이스: (예: CSI)
  • 기타 인터페이스 전기적 특성: (예: USB 2.0/3.0, HDMI 등)
• 5.2. IO 보드:
  • 동작 전압: (라즈베리파이로부터 공급)
  • 최대 출력 전류 (각 GPIO 핀): (라즈베리파이 스펙에 따름)
  • 풀업/풀다운 저항 값: (해당 기능이 있을 경우 명시)
• 5.3. 전원 공급 장치 (제공 시):
  • 입력 전압: (예: 100-240V AC, 50/60Hz)
  • 출력 전압: (예: 5V DC)
  • 출력 전류: (예: 3A)
  • 커넥터 타입: (예: USB-C)

6단계: 소프트웨어 규격

• 6.1. 라즈베리파이 OS:
  • 버전: (예: 최신 권장 버전 명시)
  • 포함된 주요 소프트웨어: (예: Python, SSH, VNC 등)
• 6.2. 파이선 개발 환경:
  • 지원 버전: (예: Python 3.x)
  • 권장 IDE: (예: Thonny, VS Code)
  • 필수 라이브러리: (예: RPi.GPIO, picamera - 학습에 필요한 라이브러리 명시 및 버전 정보)
• 6.3. KiCad EDA 툴:
  • 지원 버전: (예: 최신 권장 버전 명시)
  • 필수 라이브러리: (제공되는 부품 라이브러리 정보 명시)
  • 지원 운영체제: (예: Windows, Linux, macOS)

7단계: 물리적 규격

• 7.1. 라즈베리파이 통합 PCB:
  • 크기: (가로 x 세로 x 높이 mm 단위로 명시)
  • 무게: (g 단위로 명시)
  • 기판 재질: (예: FR-4)
  • 기판 두께: (예: 1.6mm)
• 7.2. IO 보드:
  • 크기: (가로 x 세로 x 높이 mm 단위로 명시)
  • 무게: (g 단위로 명시)
  • 커넥터 타입 및 수: (GPIO 연결 커넥터 등)
• 7.3. 680핀 브레드보드:
  • 크기: (가로 x 세로 x 높이 mm 단위로 명시)
  • 무게: (g 단위로 명시)
  • 재질: (예: ABS)
• 7.4. 포장:
  • 포장 형태: (예: 개별 박스 포장)
  • 포장 재질: (예: 골판지)
  • 전체 무게: (전체 키트 무게 명시)
  • 크기: (포장 박스 크기 명시)

8단계: 부록

• 8.1. 제공 자료 목록:
  • 사용자 매뉴얼 (PDF 또는 인쇄물 형태 명시)
  • 회로도 (PDF 형태)
  • 부품 목록 (Excel 또는 텍스트 파일 형태)
  • KiCad 부품 라이브러리 (제공되는 경우 파일 형식 명시)
  • 실습 예제 코드 (파이썬 코드 파일 형태)
  • 데이터시트 (주요 부품 데이터시트 PDF 형태 - 제공 여부 명시)
  • 기타 학습 자료 (필요시 목록 명시)
• 8.2. 관련 자료 링크:
  • 라즈베리파이 공식 웹사이트
  • KiCad 공식 웹사이트
  • 파이썬 공식 웹사이트
  • 기타 유용한 학습 자료 링크

9단계: 안전 및 주의 사항

• 전원 공급 시 규격에 맞는 어댑터 사용
• 정전기 방지 및 부품 취급 주의
• 무리한 힘을 가하거나 떨어뜨리지 않도록 주의
• 습기가 많은 환경에서의 사용 금지
• 어린이의 손이 닿지 않는 곳에 보관
• KiCad 사용 시 권장 사양 확인 및 안전한 종료
• 기타 안전 관련 경고 문구

10단계: 품질 보증

• 보증 기간: (예: 구매일로부터 1년)
• 보증 조건: (예: 정상적인 사용 환경에서의 품질 불량에 한함, 사용자 과실로 인한 고장은 제외 등)
• A/S 안내: (연락처, 절차 등)

11단계: 기타 사항

• 저작권: (소프트웨어, 매뉴얼 등에 대한 저작권 안내)
• 법규 준수: (관련 법규 및 규정 준수 여부)
• 개정 이력: (규격서가 개정될 경우 변경 내용 기록)

추가된 규격 항목들이 제품에 대한 더 자세하고 명확한 정보를 제공하는 데 도움이 되기를 바랍니다. 혹시 더 필요한 정보나 수정 사항이 있으시면 언제든지 말씀해 주세요.
