UPS 라즈베리 파이 피코/피코 W용 W2 LED 표시등 내장 휴대용 전원 공급 장치

UPS For Raspberry Pi Pico/ Pico W/W2 LED Indicators Portable Power Supply





Raspberry Pi Pico 및 W용 UPS

제품 설명

이것은 Raspberry Pi Pico 및 Pico W용 휴대용 전원 공급 장치입니다.
전원 공급 장치로 단일 18650 리튬 배터리의 사용을 지원하여 피코를 케이블의 족쇄에서 해방시키고 DIY Pico 프로젝트를 더욱 편리하게 만들 수 있습니다.

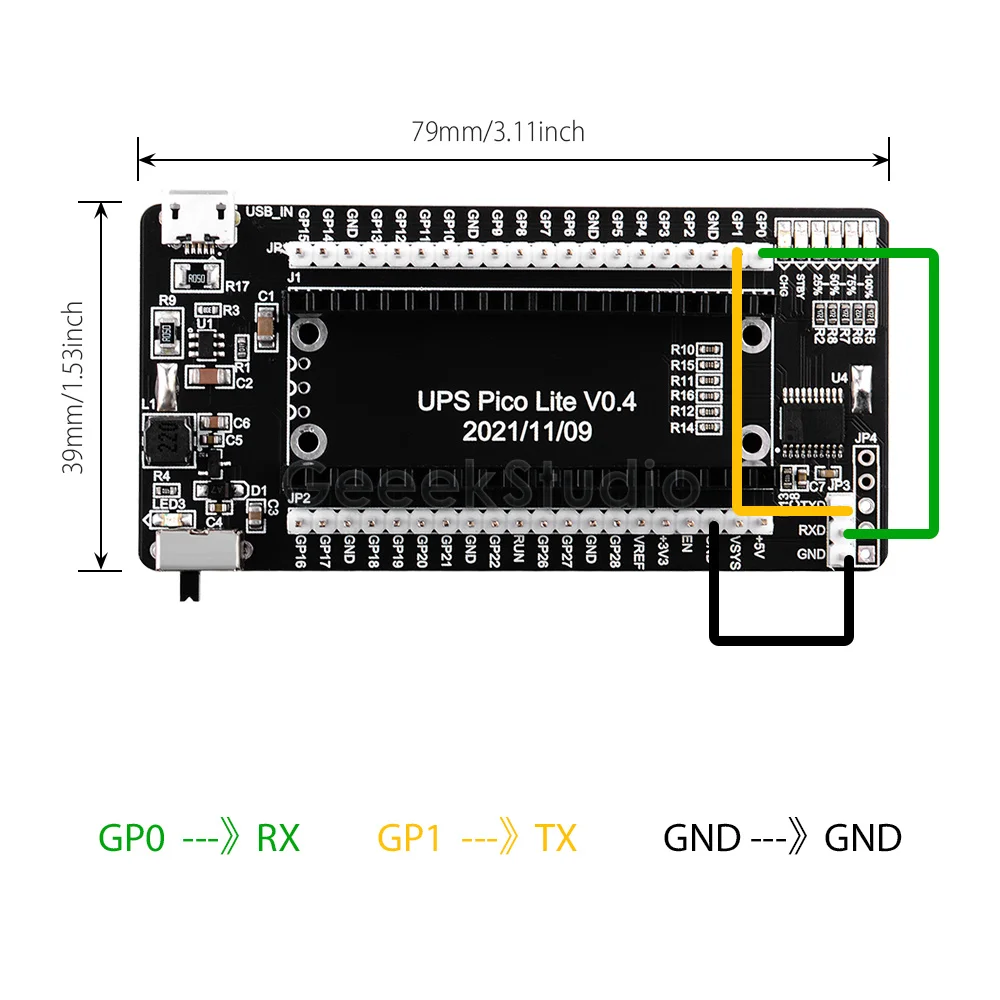

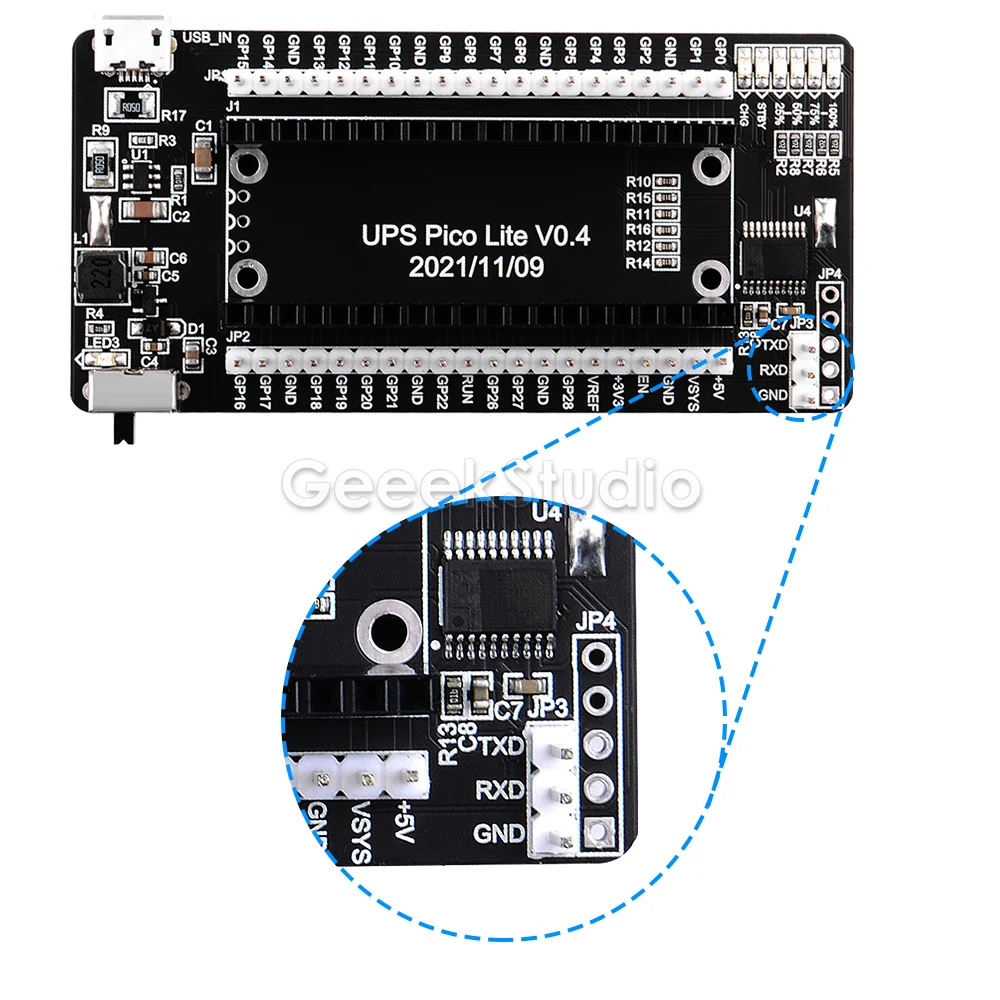

배터리의 남은 전력은 4개의 LED 표시기를 통해 확인할 수 있습니다.USB-TTL 케이블을 UPS의 직렬 포트 핀에 연결하여 배터리 전압 및 전류 정보를 읽을 수도 있습니다.

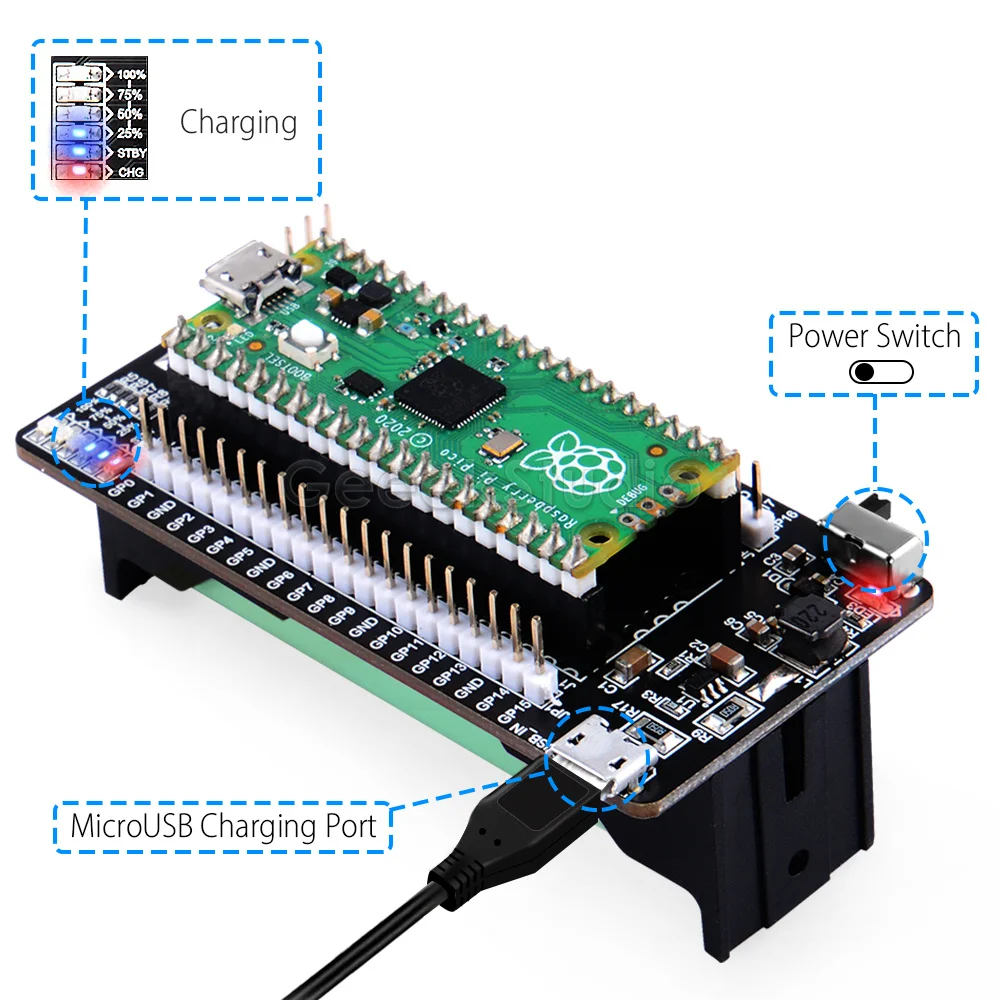

충전 중 충전 프롬프트는 매우 직관적이며 배터리가 완전히 충전되면 충전이 중지되고 패널의 '대기 표시등'이 켜집니다.

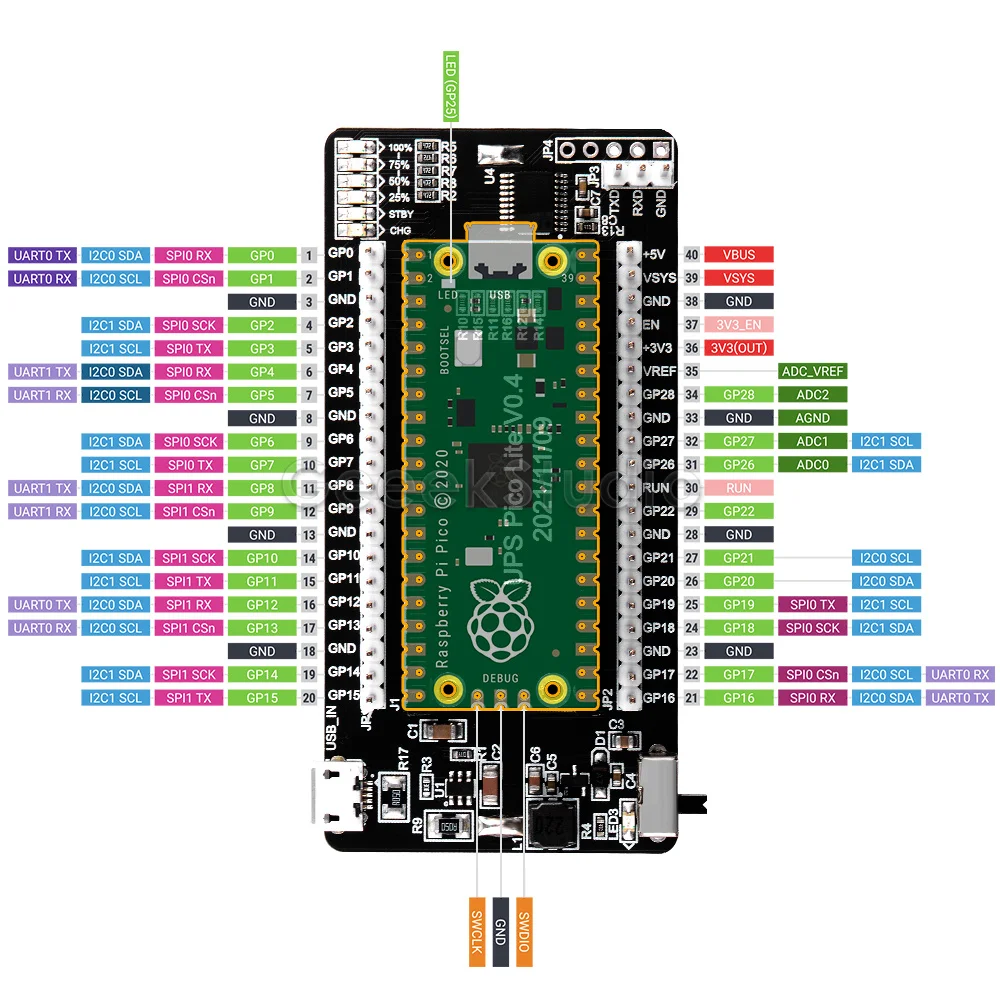

모든 GPIO는 Pico 실험에 매우 편리한 명확한 실크스크린을 제공하고 있습니다.
플러그 앤 플레이 모듈입니다.



이 장치는 전원 공급 장치이므로 배터리의 양극과 음극에 주의하십시오.

배터리를 반대로 연결하면 UPS 장치나 Pico 개발 보드가 손상될 수 있습니다. 단락으로 인한 장비 손상을 방지하려면 전원 스위치를 켜기 전에 회로를 주의 깊게 확인하십시오.



제품 특징

• 플러그 앤 플레이
• Raspberry Pi Pico만 지원
• 배터리 전압(오차 ±2%)을 모니터링하고 배터리 전류(오차 ±10%)를 모니터링합니다.
• 충전 전류를 모니터링하십시오.
• 충전 모드가 아닌 경우 전원 LED 표시등이 켜지지 않으며, 빛 오염을 줄이기 위해 2분마다 5초 동안 깨어납니다.
• 충전 모드에서는 완전히 충전되었는지 판단하고 완전히 충전되면 깜박이는 불빛을 멈출 수 있습니다.
• 충전 모드에서는 완전히 충전되지 않으면 LED가 깜박입니다.
• 부하가 갑자기 나타나는 것을 방지하기 위해 각 LED의 전력 비율을 균등하게 할당합니다.
• 정적 전력 소비는 10mA 미만입니다.
• 직렬 출력 데이터.

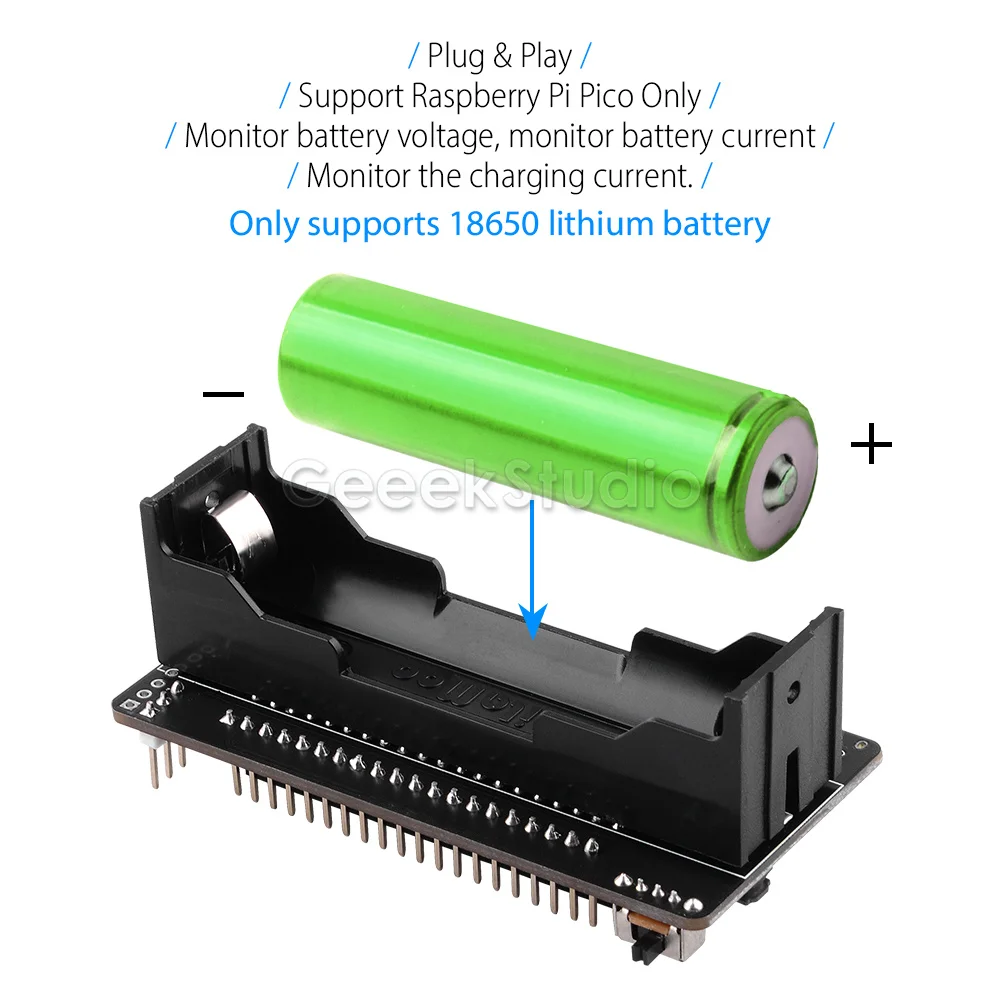

• 18650 리튬 배터리만 지원




메모:

PICO가 연결되지 않고 전원 스위치가 켜져 있을 때 전류 소비를 계속 읽을 수 있는 것은 정상입니다.결국 보드는 무시할 수 있는 소량의 전력도 소비합니다.

패키지 포함

• Raspberry Pi Pico용 UPS 1개(Pico 및 배터리는 포함되어 있지 않음)

기술 지원

https://wiki.52pi.com/index.php?title=EP-0159
