ESP32 LoRa V3 개발 보드



ESP32 LoRa V3 개발 보드 (915MHz 안테나 + 3000mAh 배터리 + Meshtastic 케이스), ESP32-S3 SX1262 통합 WiFi 블루투스 OLED 디스플레이 (아두이노 LoRaWAN IoT용) (N32 버전, 녹색)



Brand Meshnology

Model Name ESP32 LoRa V3 Development Board

CPU Speed 2.4E+2 MHz

Connectivity Technology Bluetooth, Wi-Fi, LoRa

Included Components 1 Set (ESP32 Lora Board + Antenna + Battery + Case)



이 제품에 대한 정보 다재다능한 애플리케이션을 위한 고급 ESP32-S3 마이크로컨트롤러: 강력한 ESP32-S3FN8 32비트 LX7 듀얼 코어 프로세서를 탑재한 이 ESP32 개발 보드는 최대 240MHz의 클럭 속도를 제공합니다. WiFi, LoRa, Bluetooth 5(LE) 기능이 통합되어 있어 스마트 시티, 무선 검침, 홈 오토메이션과 같은 IoT 프로젝트에 이상적입니다. 메시 디바이스에 이상적이며 Arduino 개발 환경과 호환됩니다.



뛰어난 범위의 고성능 SX1262 LoRa 노드 칩: SX1262 LoRa 노드 칩으로 구동되는 이 보드는 21dBm의 송신 전력과 -134dBm의 감도로 탁월한 성능을 제공하며, RF 차폐 기능으로 간섭을 방지합니다. LoRaWAN 및 무선 센서 네트워크와 같은 장거리 통신 애플리케이션에 적합합니다. 다재다능한 사용을 위해 915MHz 안테나가 함께 제공됩니다.

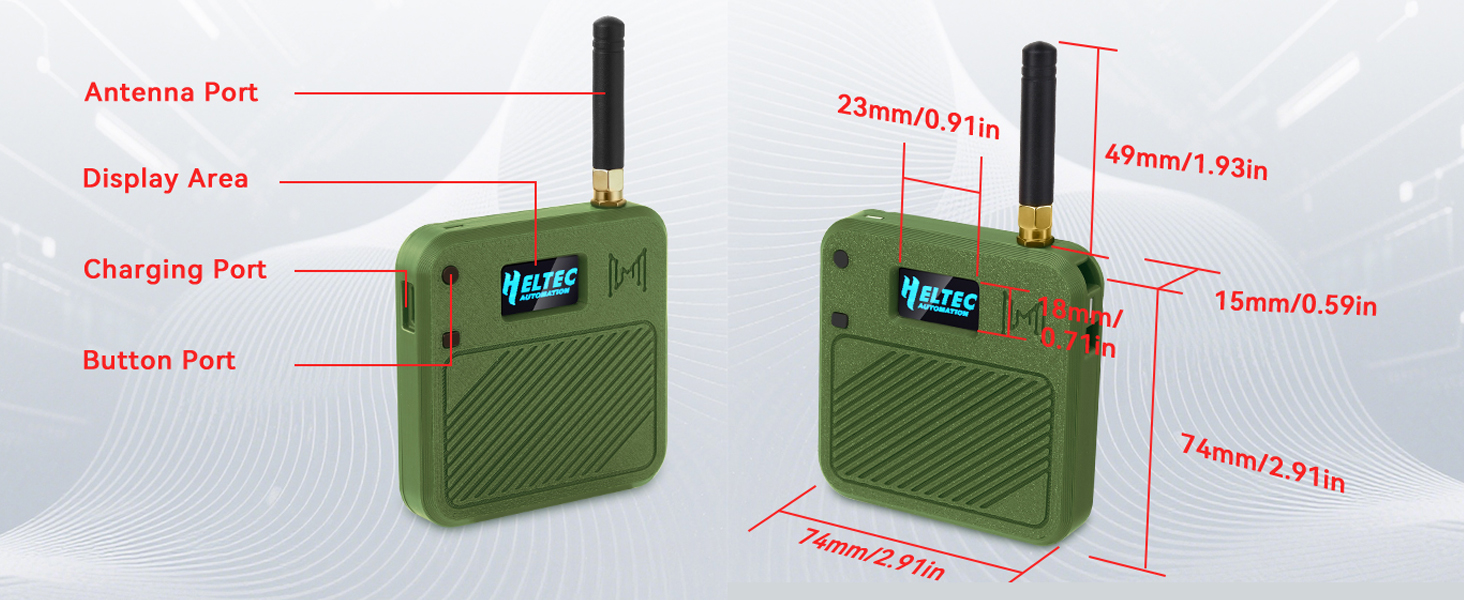

강화된 보호를 위한 맞춤형 케이스: 포함된 N32 그린 쉘은 LoRa V3 ESP32 개발 보드, 배터리, 안테나를 보관하도록 특별히 설계되었습니다. 디스플레이, 버튼, 충전 포트, 안테나를 위한 정밀한 컷아웃이 있는 이 케이스는 견고한 보호 기능을 제공하는 동시에 편안한 착용감을 제공합니다. 내구성이 뛰어나고 가벼워 현장 배치나 DIY 프로젝트에 적합합니다.

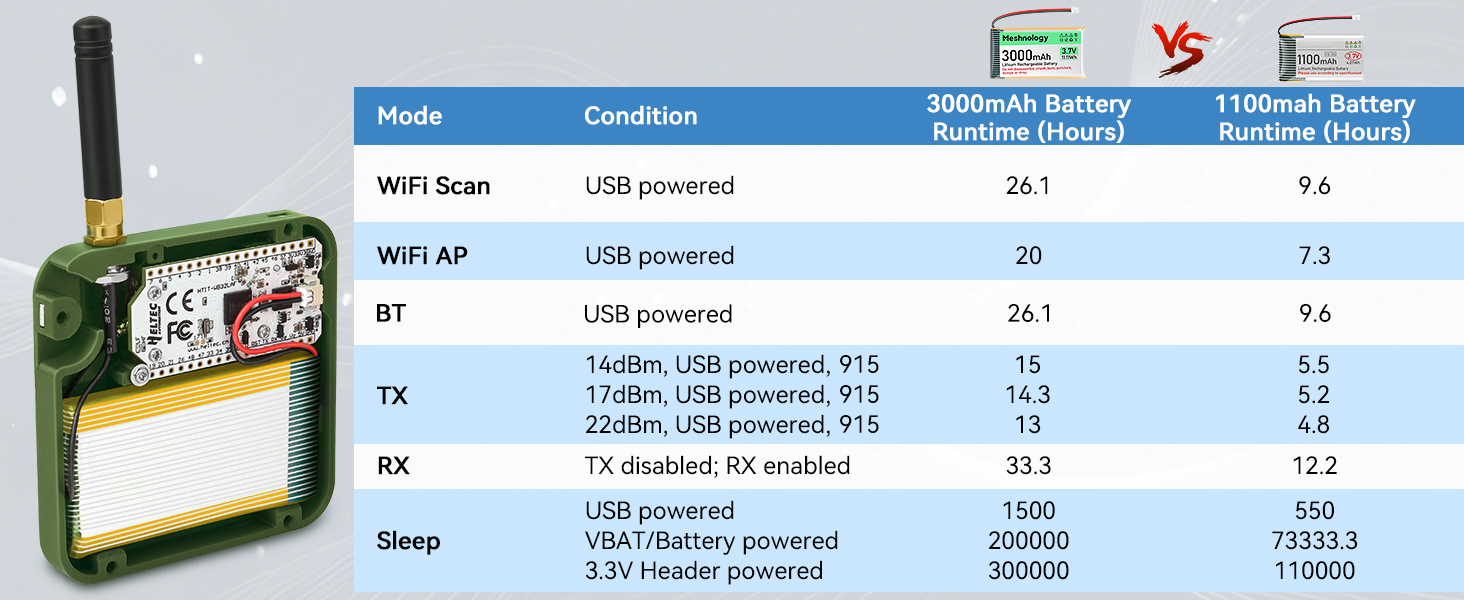

내장 배터리 관리 기능을 갖춘 안정적인 전력 솔루션: 과충전, 과방전, 과전류, 과열, 단락을 방지하는 보호 회로가 내장된 고품질 3000mAh 리튬 배터리를 탑재했습니다. 또한, 이 보드에는 USB/배터리 전원 자동 전환 기능과 OLED 디스플레이를 통한 실시간 배터리 잔량 모니터링 기능을 갖춘 통합 리튬 이온 배터리 관리 시스템이 포함되어 있습니다.

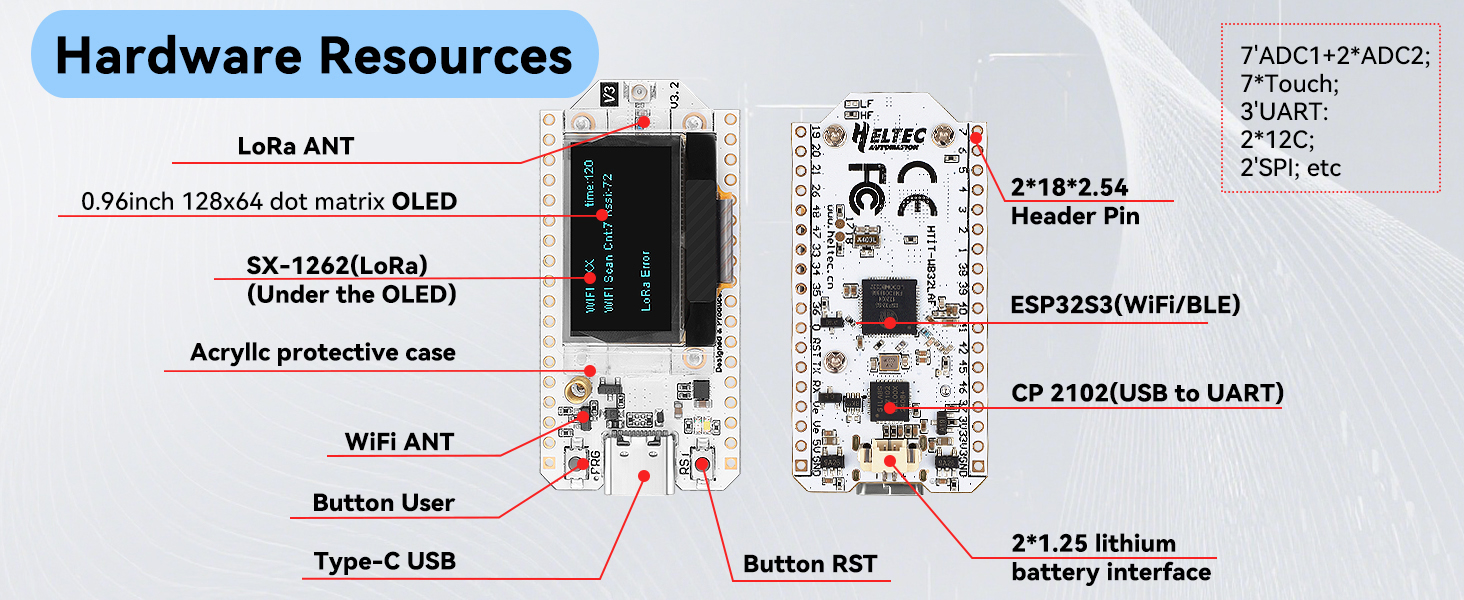

사용자 친화적인 인터페이스와 풍부한 주변 장치 리소스: 이 ESP32 LoRa 보드는 Type-C USB 인터페이스, 1.25mm 배터리 커넥터 2개, 그리고 외부 LoRa 안테나용 U.FL 커넥터를 갖추고 있습니다. 또한 0.96인치 OLED 디스플레이, 여러 개의 ADC, 터치 센서, UART, I2C, SPI 인터페이스를 갖추고 있으며, 쉬운 프로그래밍 및 디버깅을 위해 2102 USB-시리얼 변환을 지원합니다.







ESP32 LoRa V3 Parameters

Master Chip	ESP32-S3FN8 (32-bit lx7 dual core processor)
Frequency	470~510MHz, 863~928MHz
Max. TX Power	21±1dBm
Max. Receiving sensitivity	-134dBm@SF12 BW=125KHz
Wi-Fi	802.11 b/g/n, up to 150Mbps
Bluetooth	Bluetooth 5 (LE)

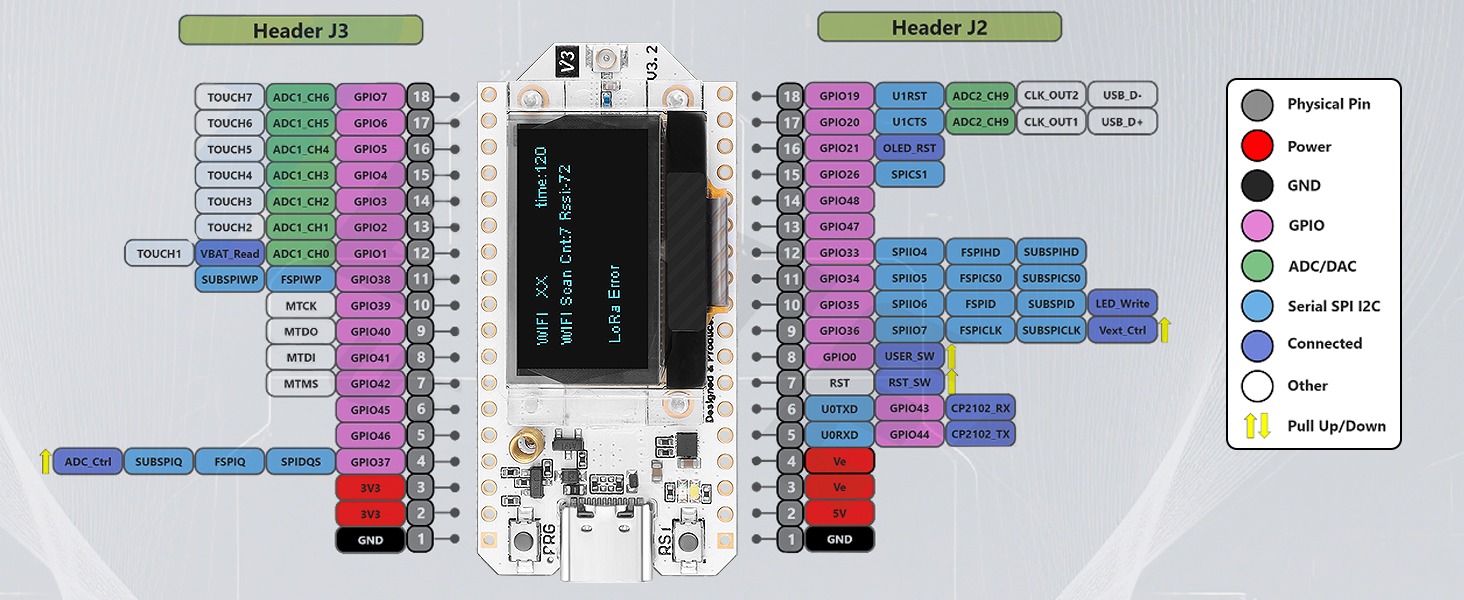

Hardware Resource	7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; etc
Memory	384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash
Interface	Type-C USB; 2*1.25 lithium battery interface; LoRa ANT; 2*18*2.54 Header Pin
Battery	3.7V lithium battery power supply and charging
Operating Temperature	-20 ~ 70℃



구매 사이트 영상 참고
