X-NUCELO board (EEPRMA2) 보드



이번 테크니컬 트레이닝 중급 과정 교육할 때 SPI, I2C 실습에 사용한 보드다. 아두이노 핀이 정답게 느껴졌다. 실습에서는 이미 할당된 핀에 SPI, I2C 코드를 실행하여 읽고 쓰기를 테스트 하였다. 상세 회로도와 캐드 자료는 아래 링크를 확인하기 바랍니다.



---



X-NUCLEO-EEPRMA2 확장 보드는 데이터 읽기 및 쓰기를 위해 M24xx 시리즈 I²C 및 M95xx 시리즈 SPI EEPROM용으로 설계되었습니다.



이 확장 보드는 제조 추적성, 캘리브레이션, 사용자 설정, 오류 플래그, 데이터 로그 및 모니터링 데이터와 같은 데이터를 저장하는 데 사용할 수 있는 외부 저장 장치 역할을 하여 애플리케이션을 보다 유연하고 정확하게 만듭니다.



X-NUCLEO-EEPRMA2 확장 보드는 아두이노 UNO R3 커넥터 핀 할당과 호환되며 모든 STM32 Nucleo 개발 보드에 쉽게 꽂을 수 있습니다. 필요한 경우 ST 모포 커넥터를 장착할 수 있습니다.

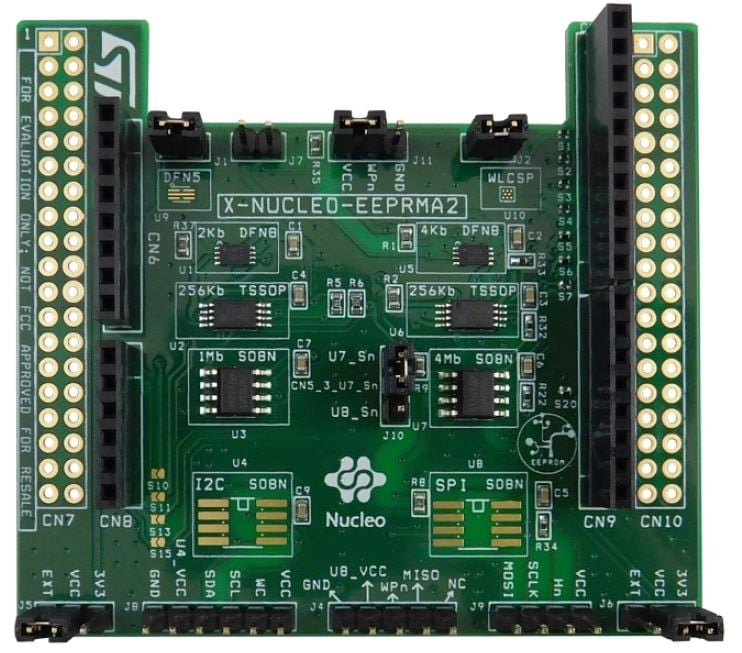

X-NUCELO board (EEPRMA2)





모든 특징



• 최대 1Mbit 직렬 I²C 버스 내장형 EEPROM
• 최대 4Mbit SPI 버스 내장형 EEPROM
• 다양한 MCU 제품군 간 간편한 이식성
• Arduino™ UNO R3 커넥터 장착
• STM32 Nucleo 기판과 호환 가능
• X-NUCLEO-EEPRMA2 확장 기판을 NUCLEO-F401RE 또는 NUCLEO-L053R8 개발 기판 위에 연결하면 무료 종합 개발 펌웨어 라이브러리와 샘플 구현 가능
• 개발자는 제공되는 평가 소프트웨어를 사용하여 테스트할 EEPROM을 선택하고 납땜할 수 있음.



제품 소개 페이지 , 문서, 데이터 시트, 시작하기, 캐드 자료 등



https://www.st.com/en/evaluation-tools/x-nucleo-eeprma2.html#overview
