ESP32C3 시작하기 ESP32-C3-DevKitC-02 보드 3

ESP32-C3-DevKitC-02

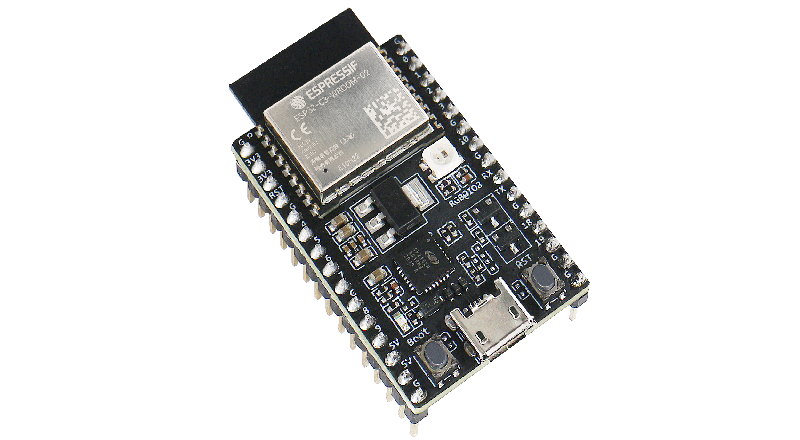

ESP32-C3-DevKitC-02는 4MB SPI 플래시를 탑재한 범용 모듈인 ESP32-C3-WROOM-02 또는 ESP32-C3-WROOM-02U를 기반으로 한 입문용 개발 보드입니다. 이 보드는 완전한 Wi-Fi 및 Bluetooth® Low Energy 기능을 통합합니다.



이 사용자 가이드는 ESP32-C3-DevKitC-02를 시작하는 데 도움이 되며 보다 자세한 정보도 제공합니다.



ESP32-C3-DevKitC-02는 ESP32-C3-WROOM-02 또는 ESP32-C3-WROOM-02U 기반 입문용 개발 보드로 , 4MB SPI 플래시 메모리를 탑재한 범용 모듈입니다. 이 보드는 Wi-Fi 및 Bluetooth® Low Energy 기능을 완벽하게 통합했습니다.



대부분의 I/O 핀은 양쪽 핀 헤더로 분리되어 있어 인터페이스 연결이 편리합니다. 개발자는 점퍼선을 사용하여 주변 장치를 연결하거나 ESP32-C3-DevKitC-02를 브레드보드에 장착할 수 있습니다.





ESP32-C3-DevKitC-02



이 문서는 다음과 같은 주요 섹션으로 구성되어 있습니다.



• 시작하기 : ESP32-C3-DevKitC-02 개요 및 시작하기 위한 하드웨어/소프트웨어 설정 지침입니다.
• 하드웨어 참조 : ESP32-C3-DevKitC-02 하드웨어에 대한 더 자세한 정보입니다.
• 하드웨어 개정 세부 정보 : ESP32-C3-DevKitC-02의 이전 버전(있는 경우)에 대한 개정 내역, 알려진 문제 및 사용자 가이드 링크입니다.
• 관련 문서 : 관련 문서에 대한 링크입니다.



시작하기



이 섹션에서는 ESP32-C3-DevKitC-02에 대한 간략한 소개, 초기 하드웨어 설정 방법 및 펌웨어를 플래싱하는 방법에 대한 지침을 제공합니다.



구성품 설명

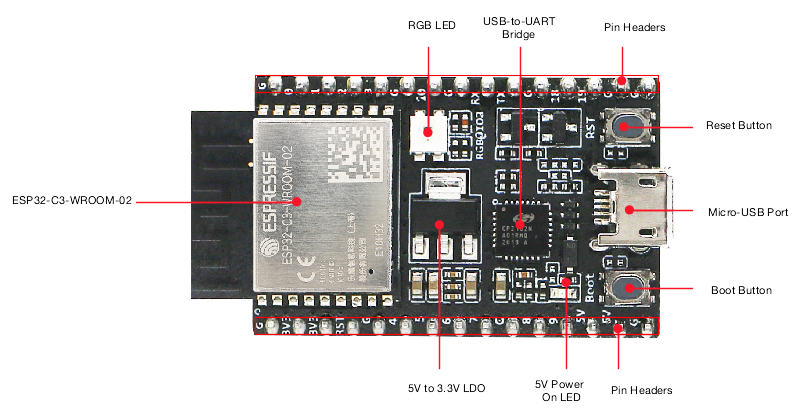

ESP32-C3-DevKitC-02(ESP32-C3-WROOM-02 모듈 포함) - 전면



보드의 주요 구성 요소는 시계 반대 방향으로 설명되어 있습니다.





핵심 구성 요소	설명
ESP32-C3-WROOM-02 또는 ESP32-C3-WROOM-02U	ESP32-C3-WROOM-02와 ESP32-C3-WROOM-02U는 Wi-Fi와 Bluetooth Low Energy를 동시에 지원하는 강력한 범용 Espressif 모듈입니다. ESP32-C3-WROOM-02에는 PCB 안테나가, ESP32-C3-WROOM-02U에는 외부 안테나 커넥터가 있습니다. 두 모듈 모두 4MB SPI 플래시 메모리를 내장하고 있습니다.
5V ~ 3.3V LDO	5V 전원을 3.3V 출력으로 변환하는 전원 조절기.
5V 전원 켜짐 LED	보드에 USB 전원이 연결되면 켜집니다.
핀 헤더	사용 가능한 모든 GPIO 핀(플래시용 SPI 버스 제외)은 보드의 핀 헤더로 분리되어 있습니다. 자세한 내용은 헤더 블록을 참조하세요 .
부팅 버튼	다운로드 버튼. Boot 버튼을 누른 상태에서 Reset 버튼을 누르면 펌웨어 다운로드 모드가 시작되어 직렬 포트를 통해 펌웨어를 다운로드합니다.
마이크로 USB 포트	USB 인터페이스. 보드에 전원을 공급하고 컴퓨터와 ESP32-C3 칩 간의 통신 인터페이스를 제공합니다.
재설정 버튼	이 버튼을 누르면 시스템이 다시 시작됩니다.
USB-UART 브리지	단일 USB-UART 브리지 칩은 최대 3Mbps의 전송 속도를 제공합니다.
RGB LED	GPIO8로 구동되는 주소 지정 가능한 RGB LED.





애플리케이션 개발 시작



ESP32-C3-DevKitC-02에 전원을 켜기 전에 눈에 띄는 손상 흔적이 없고 양호한 상태인지 확인하세요.



필요한 하드웨어



• ESP32-C3-DevKitC-02
• USB 2.0 케이블(표준 A~Micro-B)
• Windows, Linux 또는 macOS를 실행하는 컴퓨터



메모: 반드시 적합한 USB 케이블을 사용하세요. 일부 케이블은 충전 전용으로, 필요한 데이터 라인을 제공하지 않으며 보드 프로그래밍에도 사용할 수 없습니다.



소프트웨어 설정



ESP-IDF 시작하기 로 이동하면 개발 환경을 빠르게 설정한 후 보드에 애플리케이션 예제를 플래시하는 데 도움이 됩니다.



하드웨어 참조



블록 다이어그램



아래의 블록 다이어그램은 ESP32-C3-DevKitC-02의 구성 요소와 상호 연결을 보여줍니다.

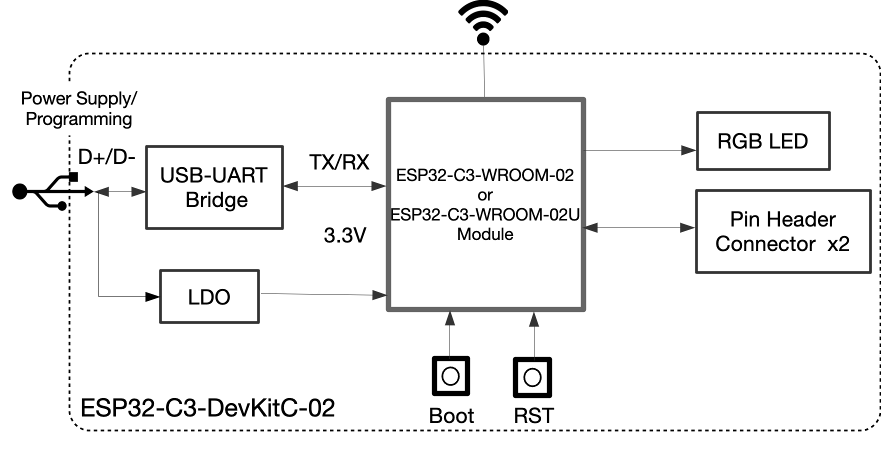

ESP32-C3-DevKitC-02 Block Diagram

전원 공급 옵션



이사회에 권한을 부여하는 방법에는 세 가지 상호 배타적인 방법이 있습니다.



• Micro-USB 포트, 기본 전원 공급 장치
• 5V 및 GND 핀 헤더
• 3V3 및 GND 핀 헤더



첫 번째 옵션인 Micro-USB 포트를 사용하는 것이 좋습니다.



헤더 블록



아래 두 표는 보드 양쪽(J1 및 J3)에 있는 핀 헤더의 이름 과 기능을 보여줍니다. 핀 헤더 이름은 ESP32-C3-DevKitC-02(ESP32-C3-WROOM-02 모듈 포함) - 전면 에 표시되어 있습니다. 번호는 ESP32-C3-DevKitC-02 회로도 (PDF) 와 동일합니다 .



J1



No.NameType 1Function

1	G	G	Ground
2	3V3	P	3.3 V power supply
3	3V3	P	3.3 V power supply
4	RST	I	CHIP_PU
5	G	G	Ground
6	4	I/O/T	GPIO4, ADC1_CH4, FSPIHD, MTMS
7	5	I/O/T	GPIO5, ADC2_CH0, FSPIWP, MTDI
8	6	I/O/T	GPIO6, FSPICLK, MTCK
9	7	I/O/T	GPIO7, FSPID, MTDO
10	G	G	Ground
11	8	I/O/T	GPIO8 2, RGB LED
12	9	I/O/T	GPIO9 2
13	5V	P	5 V power supply
14	5V	P	5 V power supply
15	G	G	Ground





J3



No.NameType 1Function

1	G	G	Ground
2	0	I/O/T	GPIO0, ADC1_CH0, XTAL_32K_P
3	1	I/O/T	GPIO1, ADC1_CH1, XTAL_32K_N
4	2	I/O/T	GPIO2 2, ADC1_CH2, FSPIQ
5	3	I/O/T	GPIO3, ADC1_CH3
6	G	G	Ground
7	10	I/O/T	GPIO10, FSPICS0
8	G	G	Ground
9	RX	I/O/T	GPIO20, U0RXD
10	TX	I/O/T	GPIO21, U0TXD
11	G	G	Ground
12	18	I/O/T	GPIO18, USB_D-
13	19	I/O/T	GPIO19, USB_D-
14	G	G	Ground
15	G	G	Ground

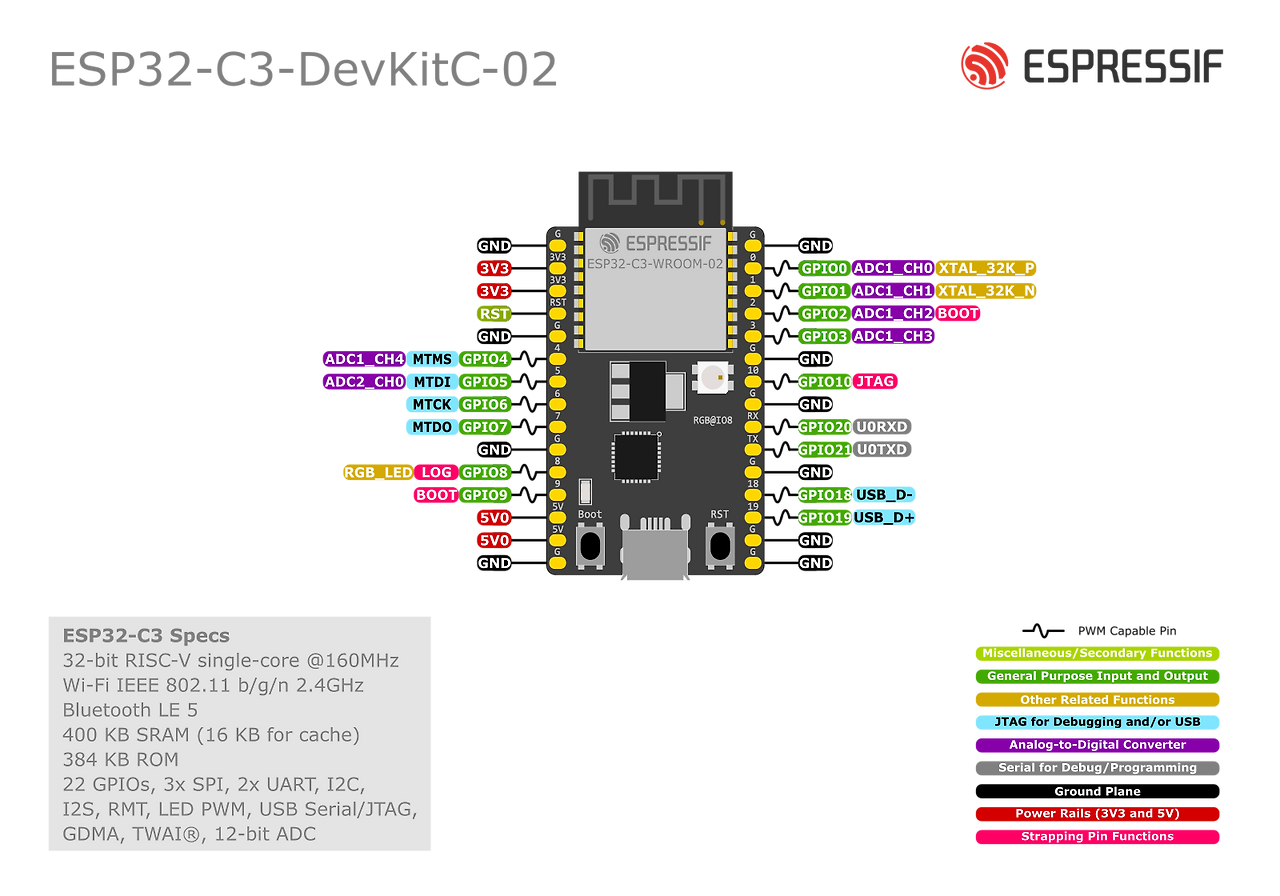

핀 레이아웃







관련 문서

• ESP32-C3 데이터시트 (PDF)
• ESP32-C3-WROOM-02 및 ESP32-C3-WROOM-02U 데이터시트 (PDF)
• ESP32-C3-DevKitC-02 회로도 (PDF)
• ESP32-C3-DevKitC-02 PCB 레이아웃 (PDF)
• ESP32-C3-DevKitC-02 치수 (PDF)
• ESP32-C3-DevKitC-02 치수 소스 파일 (DXF) - Autodesk Viewer를 사용하여 온라인으로 볼 수 있습니다.
