ESP32C3 Ultra-Low Power SoCs 소개 2



Espressif Systems ESP32-C3 초저전력 SoC는 2.4GHz Wi-Fi® 및 BLUETOOTH® Low Energy(Bluetooth LE)를 지원하는 초저전력 및 고집적 MCU 기반 SoC 솔루션입니다. ESP32-C3에는 IEEE 802.11b/g/n 프로토콜을 준수하고 스테이션 모드, SoftAP 모드, SoftAP + 스테이션 모드 및 프로미스커스 모드를 지원하는 완벽한 Wi-Fi 서브시스템이 포함되어 있습니다. Bluetooth LE 서브시스템은 Bluetooth 5 및 Bluetooth 메시의 기능을 지원합니다.



Espressif ESP32-C3 초저전력 SoC는 최대 160MHz로 작동하는 4단계 파이프라인을 갖춘 32비트 RISC-V 싱글 코어 프로세서로 최첨단 전력 및 RF 성능을 제공합니다. 이 장치는 400KB의 SRAM(캐시용 16KB)과 384KB의 ROM을 칩에 탑재하고 있으며, 외부 플래시에 연결할 수 있는 SPI, 듀얼 SPI, 쿼드 SPI 및 QPI 인터페이스를 갖추고 있습니다.



ESP32-C3 초저전력 SoC는 AES-128/256, 해시, RSA, HMAC, 디지털 서명 및 보안 부팅을 지원하는 암호화 하드웨어 가속기로 안정적인 보안 기능을 보장합니다. 이러한 보안 기능은 난수 생성기, 내부 메모리, 외부 메모리 및 주변 장치에 대한 접근 권한 제어, 외부 메모리 암호화 및 복호화를 통해 더욱 강화됩니다.



다양한 주변기기 인터페이스와 GPIO를 갖춘 ESP32-C3는 다양한 시나리오와 복잡한 애플리케이션에 이상적입니다.



ESP32-C3 데이터시트 (PDF)를 참고하세요.



d1a31071-6ef5-43f4-a120-bec6db0b6bd8.pdf

0.87MB

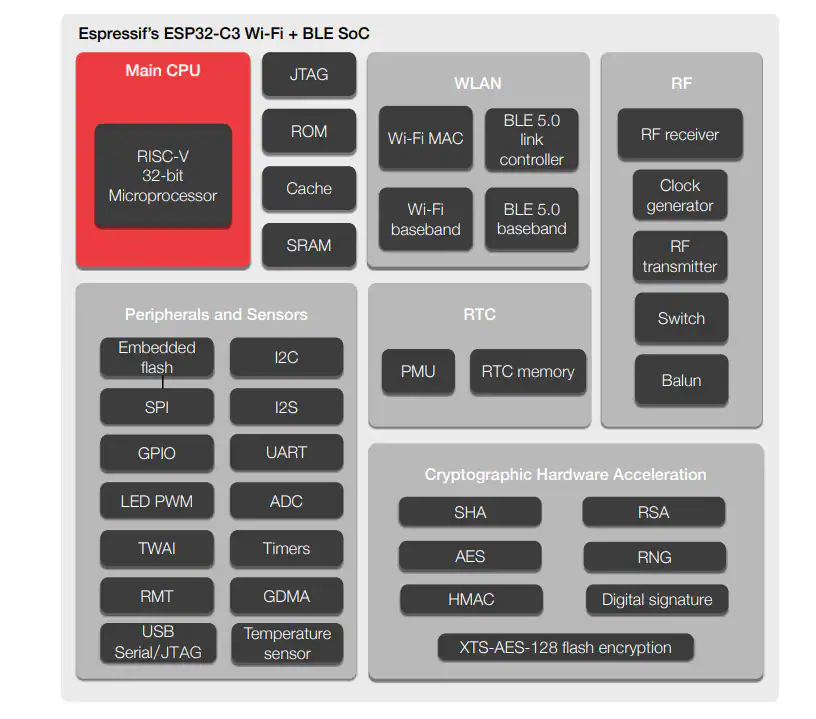

Block Diagram





Features

• Wi-­Fi®

  • IEEE 802.11 b/g/n-compliant
  • Supports 20MHz, 40MHz bandwidth in 2.4GHz band
  • 1T1R mode with data rate up to 150Mbps
  • Wi-Fi Multimedia (WMM)
  • TX/RX A-MPDU, TX/RX A-MSDU
  • Immediate Block ACK
  • Fragmentation and defragmentation
  • Transmit opportunity (TXOP)
  • Automatic Beacon monitoring (hardware TSF)
  • 4 × virtual Wi-Fi interfaces
  • Simultaneous support for Infrastructure BSS in Station mode, SoftAP mode, Station + SoftAP mode, and promiscuous mode
  • Antenna diversity
  • 802.11mc FTM
• BLUETOOTH®

  • Bluetooth LE: Bluetooth 5, Bluetooth mesh
  • Speed of 125Kbps, 500Kbps, 1Mbps, or 2Mbps
  • Advertising extensions
  • Multiple advertisement sets
  • Channel selection algorithm #2
• CPU & Memory

  • 32-bit RISC-V single-core processor, up to 160MHz
  • 384KB ROM
  • 400KB SRAM (16KB for cache)
  • 8KB SRAM in RTC
  • Embedded flash
  • SHA Accelerator (FIPS PUB 180-4)
  • RSA Accelerator
  • Random Number Generator (RNG)
  • SPI, Dual SPI, Quad SPI, and QPI interfaces that allow connection to multiple external flash

• Advanced Peripheral Interfaces

  • 22 × programmable GPIOs
  • Digital interfaces:

    • 3 × SPI
    • 2 × UART
    • 1 × I2C
    • 1 x I2S
  • Remote control peripheral with 2 transmit channels and 2 receive channels
  • LED PWM controller with up to 6 channels
  • Full speed USB Serial/JTAG controller
  • General DMA controller (GDMA) with 3 transmit channels and 3 receive channels
  • 1 x TWAI controller (compatible with ISO 11898-1)
  • Analog interfaces

    • 2 x 12-bit SAR ADCs up to 6 channels
    • 1 x temperature sensor
  • Timers

    • 2 x 54-bit general purpose timer
    • 3 x watchdog timers
• Low Power Management

  • Power Management Unit with five power modes
• Security

  • Secure boot
  • Flash encryption
  • 4096-bit OTP, up to 1792 bits for users
  • Cryptographic hardware acceleration:

    • AES-128/256 (FIPS PUB 197)
  • Permission Control
  • HMAC
  • Digital signature



Applications

• Smart home

  • Light control
  • Smart button
  • Smart plug
  • Indoor positioning
• Industrial automation

  • Industrial robot
  • Mesh network
  • Human Machine Interface (HMI)
  • Industrial field bus
• Health care

  • Health monitor
  • Baby monitor
• Consumer electronics

  • Smart watch and bracelet
  • Over-the-top (OTT) devices
  • Wi-Fi® & BLUETOOTH® speaker
  • Logger toys and proximity sensing toys

• Smart agriculture

  • Smart greenhouse
  • Smart irrigation
  • Agriculture robot
• Retail and catering

  • POS machines
  • Service robot
• Audio device

  • Internet music players
  • Live streaming devices
  • Internet radio players
• Generic low-power IoT sensor hubs
• Generic low-power IoT data loggers
