ESP32 ESP-NOW 양방향 커뮤니케이션

ESP32 ESP-NOW 프로토콜 양방향 커뮤니케이션



ESP-NOW 통신은 Espressif 시스템즈에서 개발한 IP 연결이 필요 없는(connectionless) 무선 통신 프로토콜입니다. ESP32, ESP8266 등 ESP 칩셋 기반 보드 간의 근거리 통신을 위해 설계되었으며, Wi-Fi 공유기나 인터넷 연결 없이 장치 간 직접 통신을 가능하게 합니다.



주요 특징

• 연결 불필요: Wi-Fi 네트워크에 연결할 필요 없이 장치 간 직접 통신합니다.
• 저전력 및 고속: 짧은 패킷 전송을 특징으로 하며, 저전력으로 빠르게 데이터를 주고받을 수 있습니다.
• 다중 장치 통신: 일대일(단방향, 양방향), 일대다, 다대다 통신 등 다양한 구성이 가능하며 메시 네트워크로도 활용될 수 있습니다.
• MAC 주소 기반: 데이터 송수신을 위해 상대방 장치의 MAC 주소를 알아야 합니다.
• 짧은 메시지 전송: 최대 250바이트 크기의 작은 메시지 전송에 유용합니다.
• 통신 거리: 환경에 따라 달라지지만, 최대 약 450미터까지 통신 범위가 확장될 수 있습니다.



활용 분야



스마트 홈 자동화, 센서 네트워크, 원격 제어 시스템 등 인터넷 연결 없이 기기 간 빠르고 안정적인 통신이 필요한 IoT 프로젝트에 매우 적합합니다.







• 우리가 아는 대로 ESP-NOW는 Espressif Systems가 자사의 Wi-Fi 칩을 위해 개발한 무선 통신 프로토콜입니다.
• 이를 통해 Wi-Fi 액세스 포인트가 필요 없이 기기가 서로 직접 통신할 수 있습니다.
• ESP-NOW를 사용하면 각 보드가 동시에 데이터를 송수신할 수 있습니다. 따라서 두 보드 간에 양방향 통신을 구축할 수 있습니다.
• 양방향 통신을 위해 첫 번째 ESP32 에는 DHT11 센서를 사용하고 두 번째 ESP32 에는 BMP180을 사용합니다.

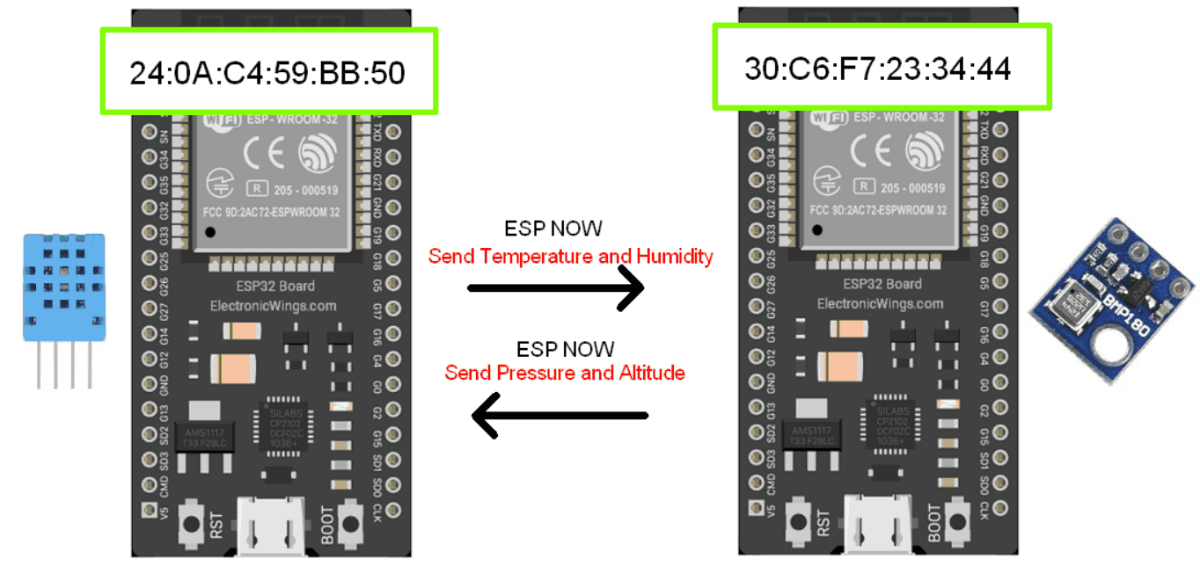

• BMP180에서 압력과 고도를 동시에 읽고 , DHT11 센서에서 온도와 습도를 동시에 읽어서 데이터를 교환합니다 .





계속 진행하기 전에 ESP32 보드 두 개가 필요하고 슬레이브 ESP32의 MAC 주소를 알아야 합니다.

먼저 아래 코드에서 MAC 주소를 얻어 기록해 두세요.



보드 MAC 주소 가져오기



#include "WiFi.h"

void setup(){
 Serial.begin(115200);
 WiFi.mode(WIFI_MODE_STA);
 Serial.println(WiFi.macAddress());
}

void loop(){}

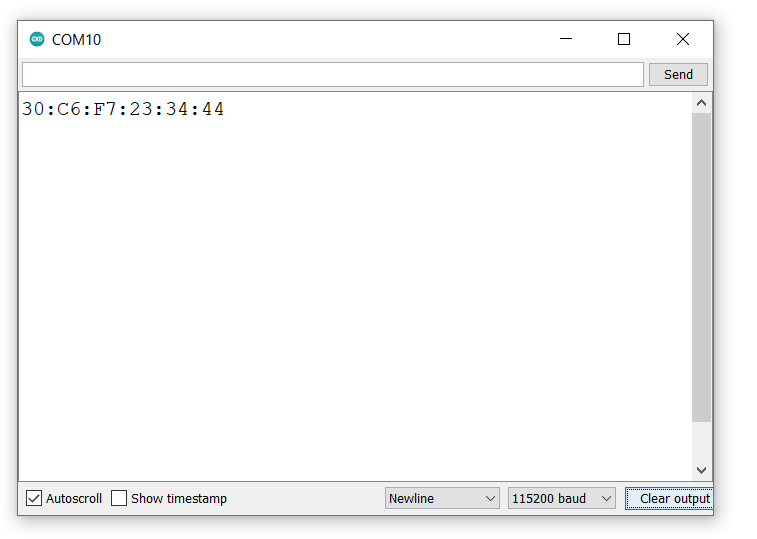

결과

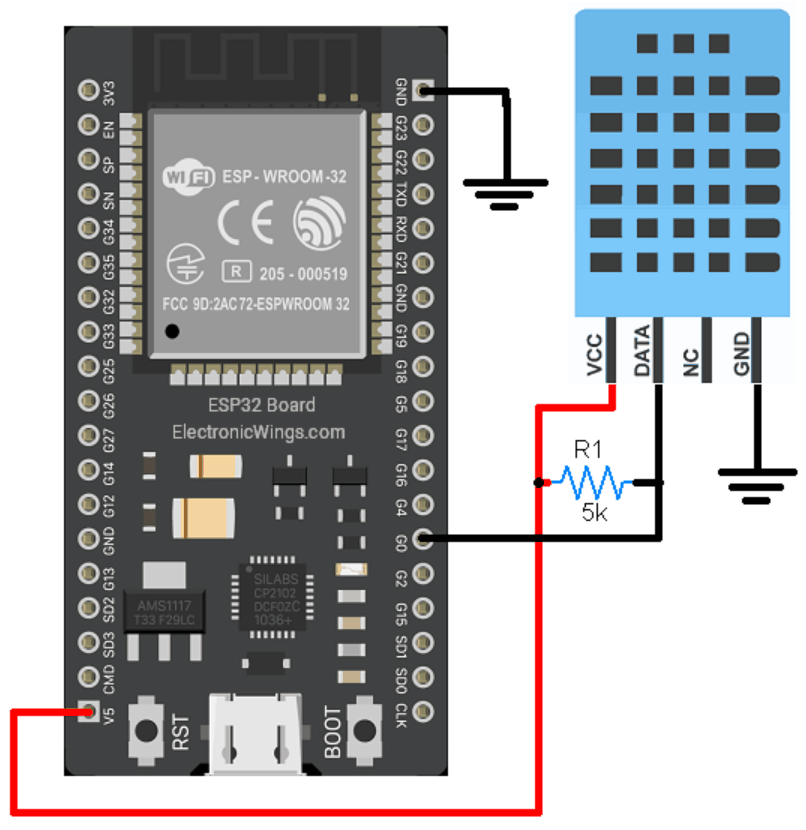

DHT11과 ESP32의 연결 다이어그램

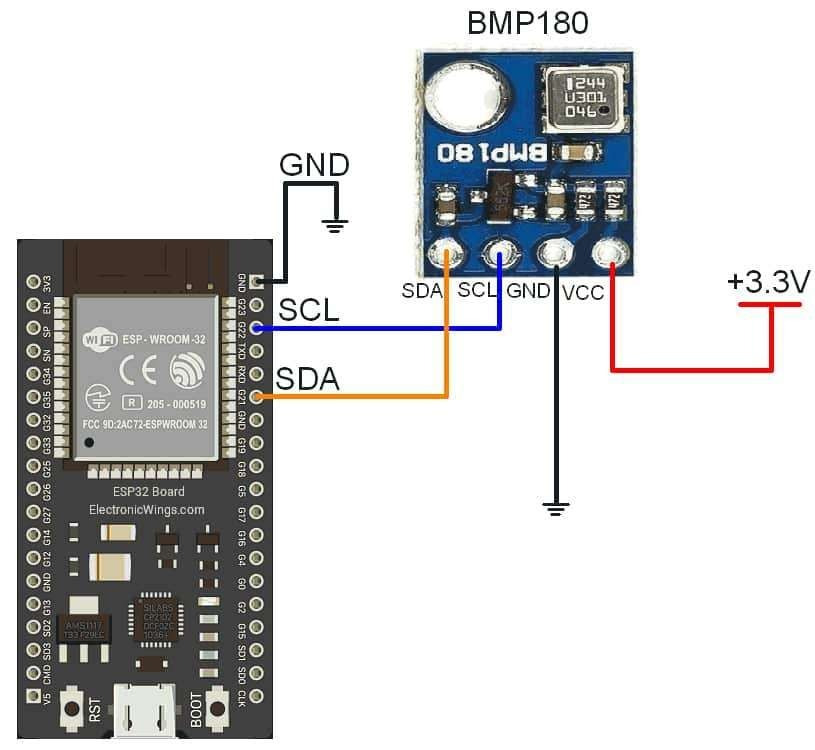

ESP32와 BMP180 하드웨어 연결







이제 아래 코드를 복사하여 첫 번째 ESP32 장치에 업로드하세요. 업로드하기 전에 슬레이브 장치의 MAC 주소를 입력해야 합니다.



uint8_t broadcastAddress[] = {0xXX, 0xXX, 0xXX, 0xXX, 0xXX, 0xXX };



ESP Now: DHT11 센서 코드가 있는 ESP32



#include <esp_now.h>
#include <WiFi.h>
#include "DHT.h"

DHT dht;
float BMP180_Pres;
float BMP180_Alt;

uint8_t broadcastAddress[] = {0x30, 0xC6, 0xF7, 0x23, 0x34, 0x44};
String success;

typedef struct struct_message {
    float temp;
    float hum;
    float pres;
    float alt;
} struct_message;

struct_message DHT11_data;
struct_message BMP180_data;
esp_now_peer_info_t peerInfo;

void OnDataSent(const uint8_t *mac_addr, esp_now_send_status_t status) {
  Serial.print("\r\nDelivery Status: ");
  Serial.println(status == ESP_NOW_SEND_SUCCESS ? "Deliverd Successfully" : "Delivery Fail");
  if (status ==0){
    success = "Delivery Success :)";
  }
  else{
    success = "Delivery Fail :(";
  }
}

void OnDataRecv(const uint8_t * mac, const uint8_t *incomingData, int len) {
  memcpy(&BMP180_data, incomingData, sizeof(BMP180_data));
  BMP180_Pres = BMP180_data.pres;
  BMP180_Alt = BMP180_data.alt;
}

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  dht.setup(0);                 /*Connect the DHT11's data pin to GPIO0*/
  if (esp_now_init() != ESP_OK) {
    Serial.println("Error initializing ESP-NOW");
    return;
  }
  esp_now_register_send_cb(OnDataSent);

  memcpy(peerInfo.peer_addr, broadcastAddress, 6);
  peerInfo.channel = 0;
  peerInfo.encrypt = false;

  if (esp_now_add_peer(&peerInfo) != ESP_OK){
    Serial.println("Failed to add peer");
    return;
  }
  esp_now_register_recv_cb(OnDataRecv);
}

void loop() {
  DHT11_data.temp = dht.getTemperature(); /*Get the Temperature value*/
  DHT11_data.hum = dht.getHumidity();       /*Get the Humidity value*/

  esp_err_t result = esp_now_send(broadcastAddress, (uint8_t *) &DHT11_data, sizeof(DHT11_data));

  if (result == ESP_OK) {
    Serial.println("Sent Successfullt");
  }
  else {
    Serial.println("Getiing Error while sending the data");
  }

  Serial.print("Pressure: ");
  Serial.print(BMP180_data.pres);
  Serial.println(" Pa");
  Serial.print("Altitude: ");
  Serial.print(BMP180_data.alt);
  Serial.println(" Meters");
  Serial.println();

  delay(3000);
}



이제 코드를 업로드하세요. (코드를 업로드하는 동안 ESP32 보드가 부팅 모드인지 확인하세요.)

코드를 업로드한 후 직렬 모니터를 열고 통신 속도를 115200 으로 설정한 다음 ESP32 보드를 재설정하고 아래 이미지에 표시된 대로 IP 주소를 확인합니다.



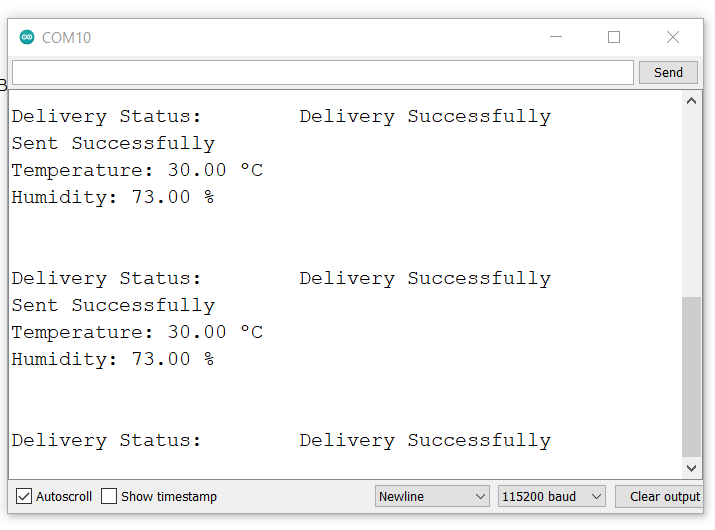

결과





코드를 이해하세요



esp_now.h, DHT.h, 및 WiFi.h 라이브러리를 추가합니다.



#include <esp_now.h>
#include <WiFi.h>
#include "DHT.h"



아래와 같이 객체를 생성합니다.



DHT dht;



이제 ESP32 수신기의 MAC 주소를 추가하세요.

우리의 MAC 주소는 30:C6:F7:23:34:44입니다.



uint8_t broadcastAddress[] = {0x30, 0xC6, 0xF7, 0x23, 0x34, 0x44};



여기서는 데이터를 보내고 받는 구조를 만들었습니다.



typedef struct struct_message {
    float temp;
    float hum;
    float pres;
    float alt;
} struct_message;



DHT11_data 및 BMP180_data라는 struct_message 변수를 생성하십시오.





struct_message DHT11_data;

struct_message BMP180_data;



esp_now_peer_info_t는 피어의 정보를 저장하는 변수입니다.



esp_now_peer_info_t peerInfo;



중요 기능: ESP32가 데이터를 보낼 때의 콜백 함수



OnDataSent() 메시지가 전송될 때 실행되는 콜백 함수입니다.



void OnDataSent(const uint8_t *mac_addr, esp_now_send_status_t status) {
  Serial.print("\r\nDelivery Status: ");
  Serial.println(status == ESP_NOW_SEND_SUCCESS ? "Deliverd Successfully" : "Delivery Fail");
  if (status ==0){
    success = "Delivery Success :)";
  }
  else{
   success = "Delivery Fail :(";
  }
}



중요 기능: ESP32가 데이터를 수신할 때의 콜백 함수



ESP32가 ESP-NOW를 통해 데이터를 수신하면 호출되는 콜백 함수를 만듭니다.



void OnDataRecv(const uint8_t * mac, const uint8_t *incomingData, int len) {
  memcpy(&BMP180_data, incomingData, sizeof(BMP180_data));
  BMP180_Pres = BMP180_data.pres;
  BMP180_Alt = BMP180_data.alt;
}



setup 함수에서



직렬 모니터 초기화

Serial.begin(115200);



GPIO 0 핀을 데이터 통신 핀으로 설정합니다.

dht.setup(0);



ESP32를 Wi-Fi 스테이션 모드로 설정:



WiFi.mode(WIFI_STA);

Initialize ESP-NOW:
if (esp_now_init() != ESP_OK) {
  Serial.println("Error initializing ESP-NOW");
  return;
}



이제 메시지가 전송될 때 호출될 콜백 함수를 등록합니다.



esp_now_register_send_cb(OnDataSent);



그 다음에는 데이터를 전송하기 위해 다른 ESP-NOW 장치와 페어링해야 합니다. 다음 줄에서 수행하는 작업이 바로 그것입니다:



memcpy(peerInfo.peer_addr, broadcastAddress, 6);
peerInfo.channel = 0;
peerInfo.encrypt = false;
if (esp_now_add_peer(&peerInfo) != ESP_OK){
  Serial.println("Failed to add peer");
  return;
}





loop 함수에서



DHT11에서 온도 와 습도 값 을 읽어 저장합니다.



DHT11_data.temp = dht.getTemperature(); /*Get the Temperature value*/
DHT11_data.hum = dht.getHumidity();       /*Get the Humidity value*/



여기서는 3초마다 온도와 습도를 전송합니다.



esp_err_t result = esp_now_send(broadcastAddress,(uint8_t *) &msg, sizeof(msg));



메시지 상태가 성공적으로 전송되었는지 확인하세요.



if (result == ESP_OK) {
  Serial.println("Sent with success");
}
else {
  Serial.println("Error sending the data");
}



여기서 수신된 압력과 고도를 직렬 모니터에 인쇄합니다.



Serial.print("Pressure: ");
 Serial.print(BMP180_data.pres);
 Serial.println(" Pa");
 Serial.print("Altitude: ");
 Serial.print(BMP180_data.alt);
 Serial.println(" Meters");
  Serial.println();



3초간 기다리세요

delay(3000);



이제 아래 코드를 복사하여 두 번째 장치에 업로드하고 직렬 모니터에서 결과를 확인하세요.



Before uploading make sure you have updated your MAC address

uint8_t broadcastAddress[] = {0xXX, 0xXX, 0xXX, 0xXX, 0xXX, 0xXX };



ESP Now: BMP180 센서 코드가 포함된 ESP32



#include <esp_now.h>
#include <WiFi.h>
#include <Adafruit_BMP085.h>

Adafruit_BMP085 bmp;
float DHT11_Temp;
float DHT11_Hum;

uint8_t broadcastAddress[] = {0x24, 0x0A, 0xC4, 0x59, 0xBB, 0x50};
String success;

typedef struct struct_message {
    float temp;
    float hum;
    float pres;
    float alt;
} struct_message;

struct_message DHT11_data;
struct_message BMP180_data;
esp_now_peer_info_t peerInfo;

void OnDataSent(const uint8_t *mac_addr, esp_now_send_status_t status) {
  Serial.print("\r\nDelivery Status:\t");
  Serial.println(status == ESP_NOW_SEND_SUCCESS ? "Delivery Successfully" : "Delivery Fail");
  if (status ==0){
    success = "Delivery Success :)";
  }
  else{
    success = "Delivery Fail :(";
  }
}

void OnDataRecv(const uint8_t * mac, const uint8_t *incomingData, int len) {
  memcpy(&DHT11_data, incomingData, sizeof(DHT11_data));
  DHT11_Temp = DHT11_data.temp;
  DHT11_Hum = DHT11_data.temp;
}

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);

  if (!bmp.begin()) {
      Serial.println("Could not find a valid BMP085 sensor, check wiring!");
      while (1) {}
  }

  if (esp_now_init() != ESP_OK) {
    Serial.println("Error initializing ESP-NOW");
    return;
  }
  esp_now_register_send_cb(OnDataSent);

  memcpy(peerInfo.peer_addr, broadcastAddress, 6);
  peerInfo.channel = 0;
  peerInfo.encrypt = false;

  if (esp_now_add_peer(&peerInfo) != ESP_OK){
    Serial.println("Failed to add peer");
    return;
  }
  esp_now_register_recv_cb(OnDataRecv);
}

void loop() {
  BMP180_data.pres = bmp.readPressure();
  BMP180_data.alt = bmp.readAltitude();

  esp_err_t result = esp_now_send(broadcastAddress, (uint8_t *) &BMP180_data, sizeof(BMP180_data));

  if (result == ESP_OK) {
    Serial.println("Sent Successfully");
  }
  else {
    Serial.println("Error sending the data");
  }

  Serial.print("Temperature: ");
  Serial.print(DHT11_data.temp);
  Serial.println(" ºC");
  Serial.print("Humidity: ");
  Serial.print(DHT11_data.hum);
  Serial.println(" %");
  Serial.println();

  delay(3000);
}



• 이제 코드를 업로드하세요. (코드를 업로드하는 동안 ESP32 보드가 부팅 모드인지 확인하세요.)
• 코드를 업로드한 후 직렬 모니터를 열고 통신 속도를 115200 으로 설정한 다음 ESP32 보드를 재설정하고 아래 이미지에 표시된 대로 IP 주소를 확인합니다.



결과





코드를 이해하세요



e sp_now.h, DHT.h, 및 WiFi.h 라이브러리를 추가합니다.



#include <esp_now.h>
#include <WiFi.h>
#include <Adafruit_BMP085.h>



이제 ESP32 수신기의 MAC 주소를 추가하세요.

우리의 MAC 주소는 30:C6:F7:23:34:44입니다.



uint8_t broadcastAddress[] = {0x30, 0xC6, 0xF7, 0x23, 0x34, 0x44};



여기서는 데이터를 보내고 받는 구조를 만들었습니다.



typedef struct struct_message {
    float temp;
    float hum;
    float pres;
    float alt;
} struct_message;



DHT11_data 및 BMP180_data라는 struct_message 변수를 생성하십시오.



struct_message DHT11_data;
struct_message BMP180_data;



OnDataSent()는 메시지가 전송될 때 실행되는 콜백 함수입니다.



void OnDataSent(const uint8_t *mac_addr, esp_now_send_status_t status) {
  Serial.print("\r\nDelivery Status:\t");
  Serial.println(status == ESP_NOW_SEND_SUCCESS ? "Delivery Successfully" : "Delivery Fail");
  if (status ==0){
    success = "Delivery Success :)";
  }
  else{
    success = "Delivery Fail :(";
  }
}



ESP32가 ESP-NOW를 통해 데이터를 수신하면 호출되는 콜백 함수를 만듭니다.



void OnDataRecv(const uint8_t * mac, const uint8_t *incomingData, int len) {
  memcpy(&DHT11_data, incomingData, sizeof(DHT11_data));
  DHT11_Temp = DHT11_data.temp;
  DHT11_Hum = DHT11_data.temp;
}



setup 함수에서



직렬 모니터 초기화

Serial.begin(115200);



이제 begin() 함수를 사용하여 모듈이 연결되었는지 여부를 확인하기 위해 if 조건문을 사용했습니다.



if (!bmp.begin()) {
      Serial.println("Could not find a valid BMP085 sensor, check wiring!");
      while (1) {}
  }



ESP32를 Wi-Fi 스테이션 모드 로 설정합니다 .

WiFi.mode(WIFI_STA);



ESP-NOW 초기화 :



if (esp_now_init() != ESP_OK) {
  Serial.println("Error initializing ESP-NOW");
  return;
}



이제 메시지가 전송될 때 호출될 콜백 함수를 등록합니다.

esp_now_register_send_cb(OnDataSent);



그 후에는 다른 ESP-NOW 기기 와 페어링하여 데이터를 전송해야 합니다. 다음 줄에서 이 작업을 수행합니다.



memcpy(peerInfo.peer_addr, broadcastAddress, 6);
peerInfo.channel = 0;
peerInfo.encrypt = false;
if (esp_now_add_peer(&peerInfo) != ESP_OK){
  Serial.println("Failed to add peer");
  return;
}



loop 함수에서



BMP 센서 에서 압력과 고도를 측정 하여 저장합니다.



BMP180_data.pres = bmp.readPressure();
BMP180_data.alt = bmp.readAltitude();



판독값이 성공적으로 전송되면 인쇄 Sent with success하거나 Error sending the data.



if (result == ESP_OK) {
  Serial.println("Sent with success");
}
else {
  Serial.println("Error sending the data");
}



수신된 온도 및 습도를 직렬 모니터에 인쇄합니다.



Serial.print("Temperature: ");
Serial.print(DHT11_data.temp);
Serial.println(" ºC");
Serial.print("Humidity: ");
Serial.print(DHT11_data.hum);
Serial.println(" %");
Serial.println();



3초간 기다리세요

delay(3000);



튜토리얼 내용은 다음 링크를 참고했습니다.
