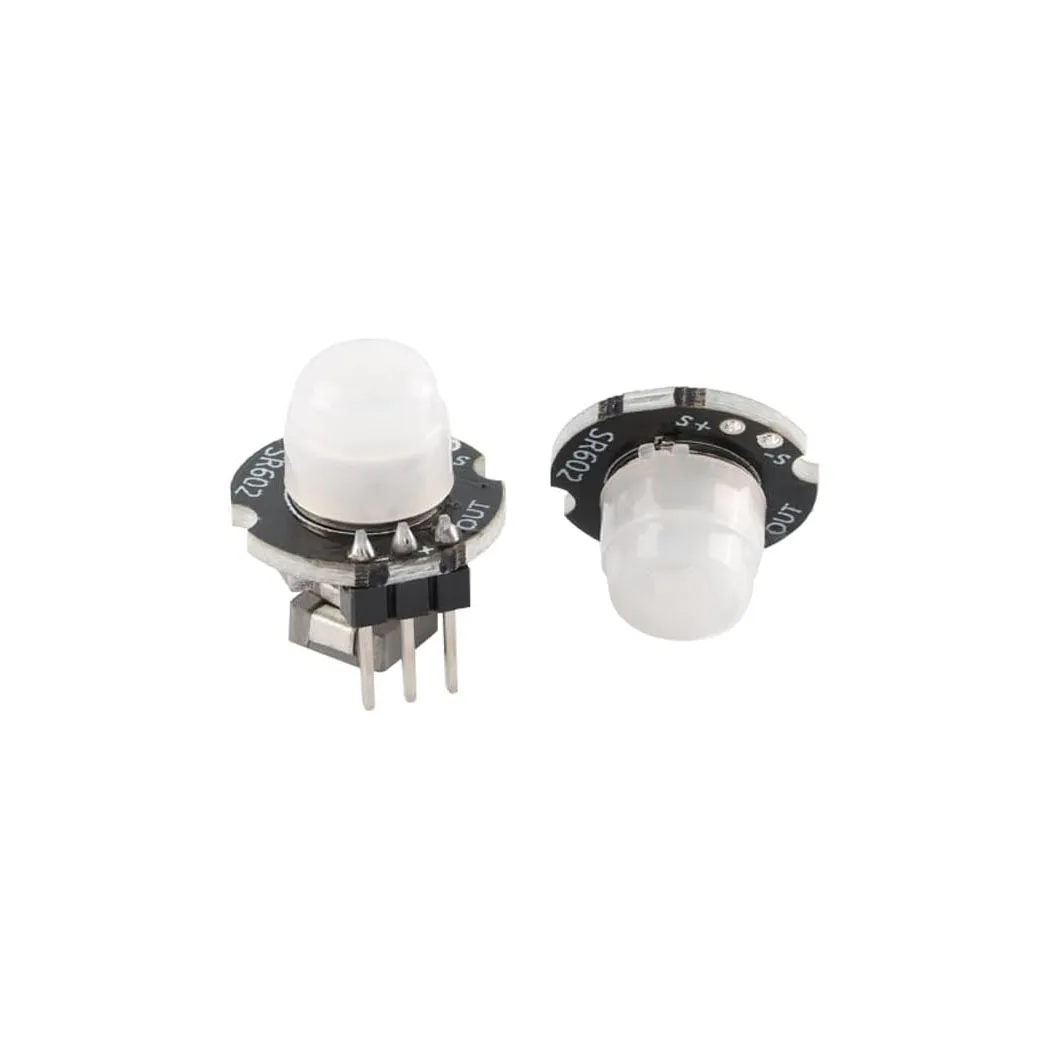

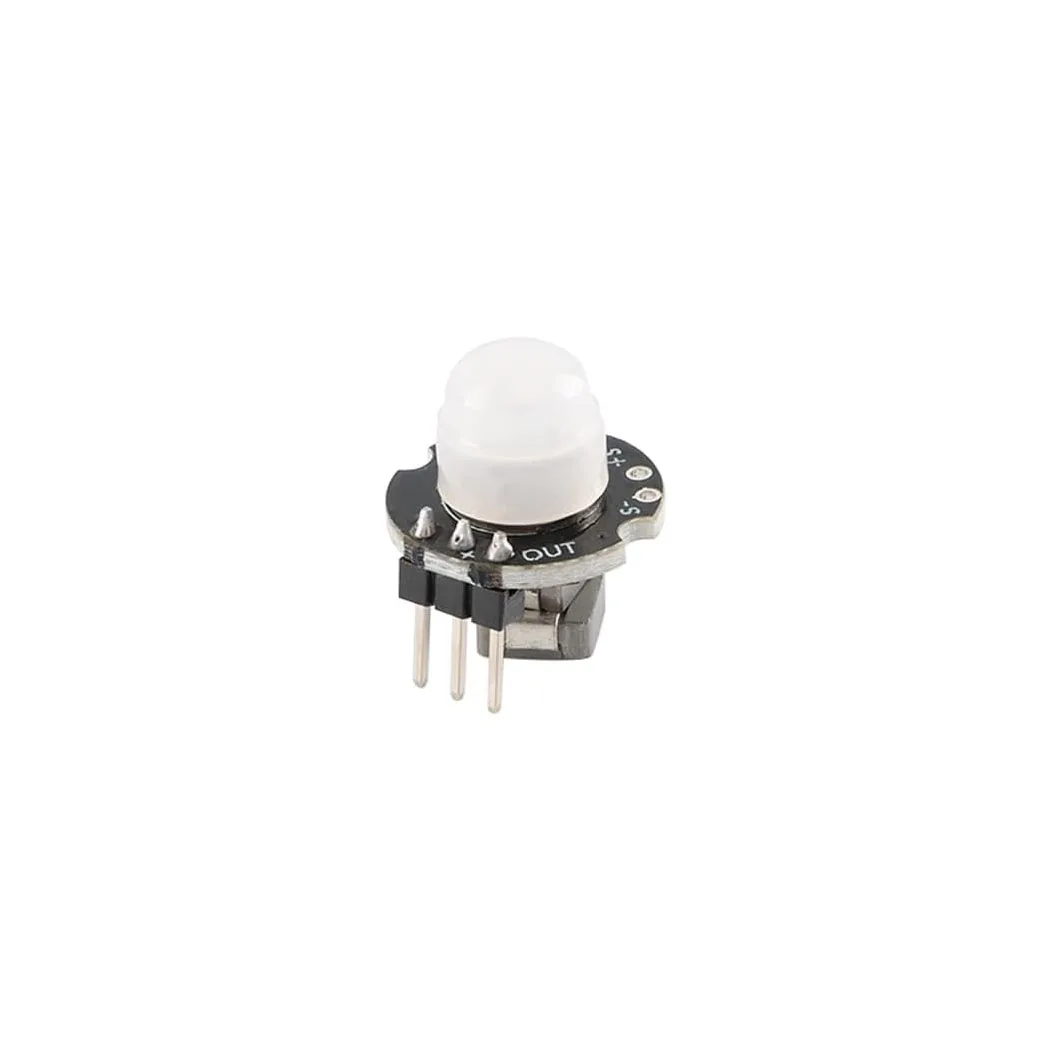

미니 SR602 모션 센서 PIR 인체감지 초전기 적외선 감지 스위치





사양:



제품 이름: 초전형 인체 적외선 센서 모듈

모델: SR-602

감지 거리: 최대 5미터; 권장 0-3.5M.

출력: 높은 레벨, H=3.3V, L=0V

전원 공급 장치: DC 3.3V-15V

대기 전류: 20uA

유형: 진공 센서

지연: 조정 가능



특징:



1. 본 제품의 출력 높이 시간은 1.8초에서 1시간까지 조절 가능합니다.공장에서 설정된 출력 시간은 1.8초입니다.변경해야 하는 경우 칩 저항기를 변경할 수 있습니다.차단 시간도 1.8초로 조정이 불가능합니다.

2.이 모듈의 공급 전압은 3.3V ~ 15V이고 제한 전압은 2.8V ~ 18V입니다.

3.모듈 출력 타이밍은 다음과 같습니다. 전원을 켠 후 출력이 2초 동안 높은 상태를 유지한 다음 낮아지고 대기 상태로 들어갑니다.

4.감광성 요소를 설치한 후 낮에는 작동하지 않고 밤에는 작동하며 감광성 구성 요소가 포함되어 있지 않으며 하루 종일 작동합니다.

5.이 모듈은 매우 민감하므로 설치 위치에 주의하고 열원 방사원(공기 배출구/직사광선)을 피하십시오.

6.공장은 반복 가능한 트리거로 정의되며 변경할 수 없습니다.

7.이 모듈의 감도는 조정 가능하므로 칩 저항기를 변경해야 합니다.

8.220V 일반 납땜 인두로 납땜할 경우 납땜 전에 전원 공급 장치를 뽑아야 합니다.24V 저전압 납땜 인두를 사용하는 것이 좋습니다.



패키지 내용:



5/10PCS SR602 인체 센서 모듈





HC-SR602의 경우

작업 매개변수:

초전형 인체 적외선 센서 모듈, 모델: SR-602

감지 거리: 최대 5미터; 권장 0-3.5M.

출력: 높은 레벨, H=3.3V, L=0V

전원 공급 장치 DC: 3.3V-15V

대기 전류: 20uA

특징 및 용도:

이 모듈은 높은 감도, 빠른 응답 속도, 낮은 정지 전력 소모, 작은 크기, 간편한 설치를 특징으로 하며, 설치 또한 용이합니다.

렌즈, 핀 헤더가 납땜되어 있으며 디버깅 없이 전원이 공급됩니다.신체 센서 조명, 경보, 보안에 사용할 수 있습니다.

온디맨드 이미징에 대한 액세스 제어, 농업, 임업 및 광업을 위한 자동 장비.

핵심 사항:

1.본 제품의 출력 높이 시간은 2.5초에서 1시간까지 조절 가능하며, 출력 시간은 공장에서 설정되어 있습니다.

2.5초이며, 변경이 필요한 경우 칩 저항을 하나 변경할 수 있습니다.일반적인 지연 시간에 해당하는 저항 값을 읽으십시오.

아래 관련 양식을 참조하세요.

2.차단 시간은 2초이며 조정할 수 없습니다.

3.공장은 반복 가능한 트리거로 정의되며 변경할 수 없습니다.

4.이 모듈의 공급 전압은 3.3V ~ 15V이고 제한 전압은 2.8V ~ 18V입니다.

5.모듈 출력 타이밍은 다음과 같습니다. 전원을 켠 후 2초 동안 높은 레벨을 출력한 다음 낮아지고 대기 모드로 들어갑니다.

상태.지연 시간이 변경되면 전원을 켠 후 모듈이 하이 레벨을 출력하는 시간이 그에 따라 늘어납니다.

전력 공급 후 정상 작동 상태 진입까지의 시작 시간이 늘어날 수 있습니다.

6.감광성 요소를 설치한 후 낮에는 작동하지 않고 밤에는 작동하며 감광성 구성 요소가 포함되어 있지 않으며 하루 종일 작동합니다(   모듈에는 포토다이오드가 없습니다. 필요한 경우 별도로 구매하십시오.권장: 일반 F3 포토다이오드   )

감광성 요소가 설치되지 않은 것으로 간주됩니다.

7.이 모듈은 매우 민감하므로 설치 위치에 주의하고 열원 방사원(공기 배출구/직사광선)을 피하십시오.

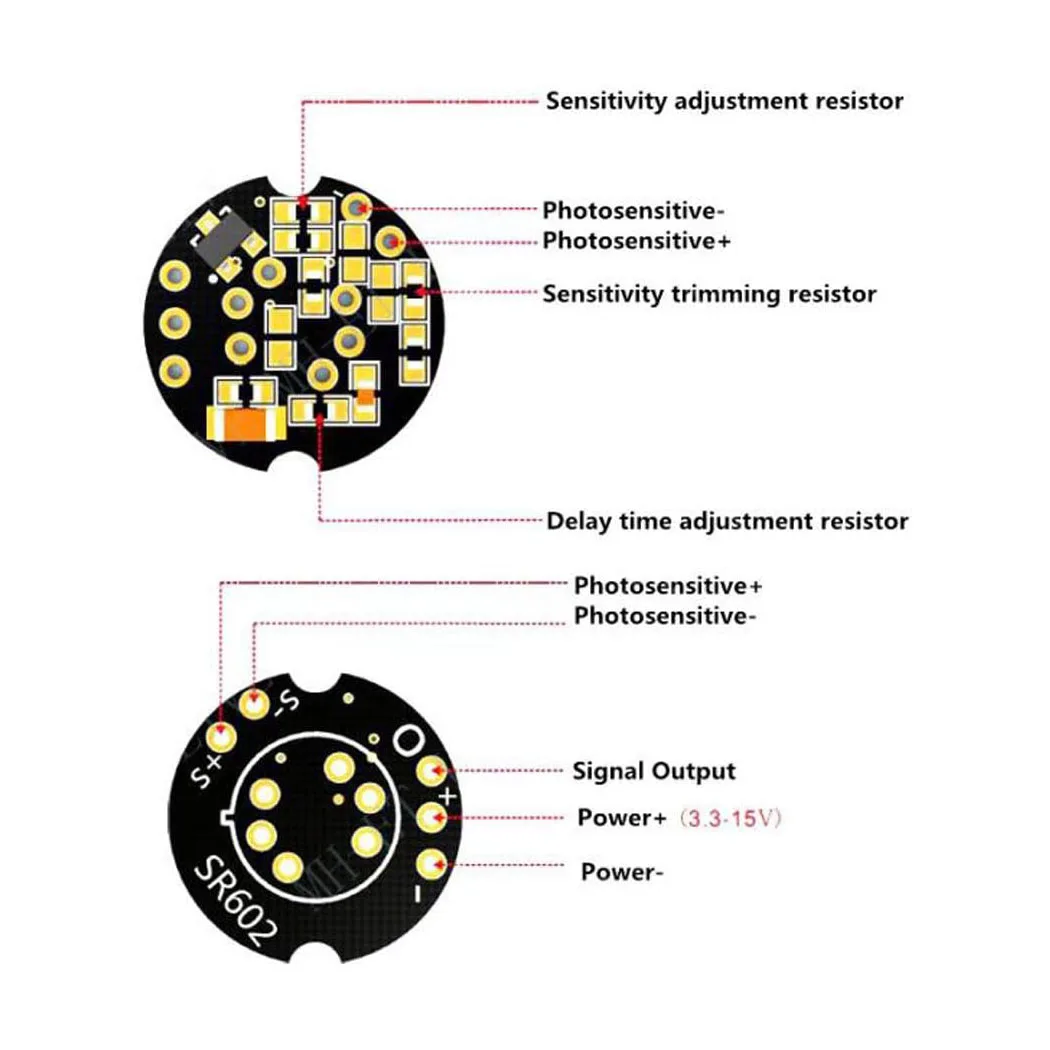

8.이 모듈의 감도는 조정 가능하며 칩 저항기를 변경해야 합니다.자세한 내용은 아래 관련 표를 읽어보시기 바랍니다.

그리드.

9.220V 일반 납땜 인두로 납땜할 경우 용접하기 전에 전원 공급 장치를 뽑아야 합니다.사용하는 것이 좋습니다

24V 저전압 납땜 인두, 가정용 백색광 936과 같은.

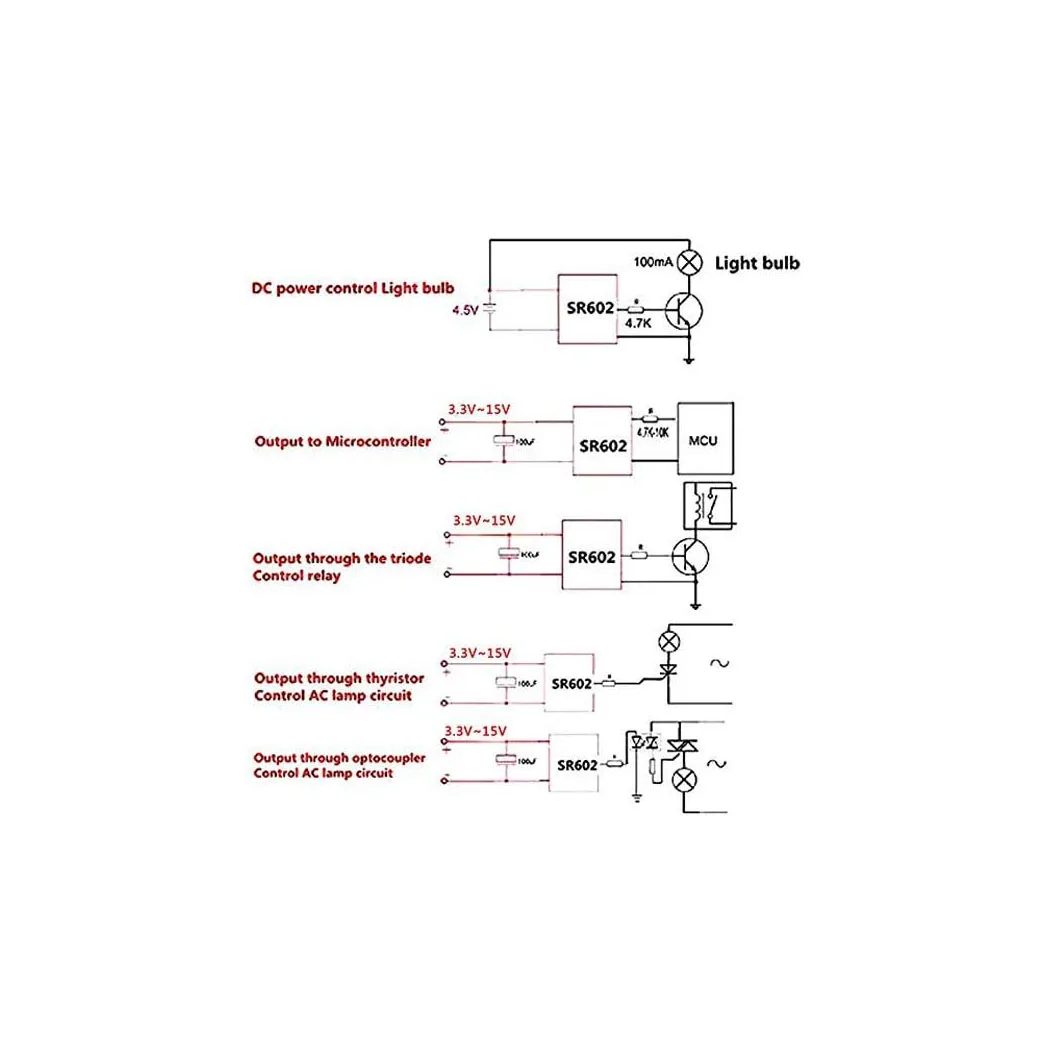

10. MCU를 따라 램프를 연결하는 경우 아래 참조 회로도를 읽어보십시오.
