Arduino UNO Q: Dragonwing QRB2210 + STM32U585, Debian Linux, edge AI + robotics



퀄컴(Qualcomm)이 아두이노를 인수하며 선보인 Arduino UNO Q는 단순한 마이크로컨트롤러가 아닙니다. 퀄컴의 Dragonwing QRB2210 프로세서와 STM32U585 MCU가 결합된 ‘듀얼 브레인’ 아키텍처를 갖추고 있어, 리눅스(Debian)의 강력한 연산 능력과 아두이노의 실시간 제어 능력을 동시에 활용할 수 있는 차세대 보드입니다. 이 강력한 도구를 가장 효율적으로 익히기 위한 단계별 학습 로드맵을 제안해 드립니다.









🚀 아두이노 우노 Q(UNO Q) 단계별 학습 로드맵

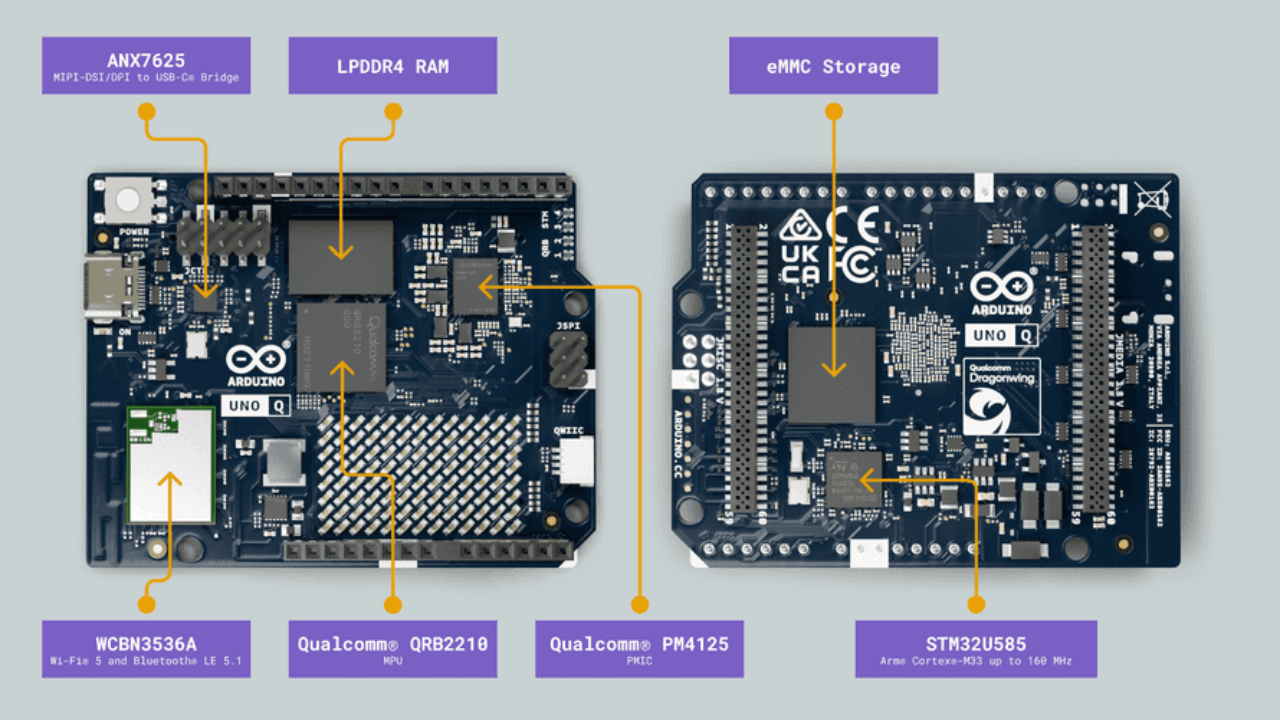

1단계: 하드웨어 구조 및 듀얼 브레인 이해 (1~2일)

기존의 아두이노 우노(UNO R3/R4)와는 구조적으로 완전히 다릅니다. 먼저 보드의 지도를 익히는 것이 중요합니다.

• MPU (Linux): 퀄컴 Dragonwing 프로세서가 담당하며 Debian Linux 기반의 OS가 돌아갑니다. AI 추론, 영상 처리, 네트워킹을 담당합니다.
• MCU (Real-time): STM32U585 칩이 담당하며 센서 제어, 모터 제어 등 실시간 반응이 필요한 작업을 처리합니다.
• Bridge (통신): 두 CPU가 데이터를 주고받는 통로인 RPC(Remote Procedure Call) 미들웨어 개념을 이해하세요.

---

2단계: 새로운 개발 환경 'Arduino App Lab' 구축 (3~5일)

UNO Q의 핵심은 Arduino App Lab입니다. 기존 IDE와는 다른 통합 환경을 경험해 보세요.

• 환경 설정: PC에 App Lab을 설치하고 보드를 USB-C로 연결합니다.
• 멀티 런타임 학습: 한 프로젝트 내에서 Python(리눅스용)과 C++ Sketch(MCU용)를 동시에 코딩하는 방식을 익히세요.
• Docker 활용: UNO Q는 컨테이너 환경을 지원합니다. 복잡한 AI 라이브러리를 설치할 때 Docker를 사용해 시스템을 깨끗하게 유지하는 법을 배웁니다.

---

3단계: 엣지 AI(Edge AI)와 컴퓨터 비전 입문 (1~2주)

퀄컴 프로세서의 진가는 AI 가속 능력에 있습니다.

• Edge Impulse 연동: 웹 기반 AI 학습 툴인 Edge Impulse를 사용해 음성 인식이나 이미지 분류 모델을 만듭니다.
• 카메라 및 ISP 활용: 보드에 장착된 영상 처리 장치(ISP)를 통해 카메라 피드를 받고, Adreno GPU를 활용해 실시간 객체 탐지(Object Detection)를 구현해 보세요.

---

4단계: 실전 프로젝트 - 지능형 임베디드 시스템 (3주~ )

이제 두 브레인을 협업시키는 실전 단계입니다.

• 시나리오: "카메라(MPU)가 얼굴을 인식하면, 서보 모터(MCU)가 각도를 조절해 얼굴을 추적하고, 결과를 LCD에 출력한다."
• 데이터 통신: MPU에서 처리된 좌표 정보를 Bridge 라이브러리를 통해 MCU로 전송하여 하드웨어를 제어하는 전체 워크플로우를 완성합니다.

---

💡 학습 효율을 높이는 3가지 팁

1. 리눅스 기본기부터: UNO Q는 리눅스 터미널을 다룰 줄 알아야 진정한 성능이 나옵니다. 기본적인 ssh 접속과 파일 관리 명령어를 먼저 익히세요.
2. 기존 쉴드 활용: UNO Q는 기존 우노 폼팩터를 유지하므로, 가지고 계신 센서 쉴드를 그대로 쓸 수 있습니다. 하드웨어 연결에 시간을 낭비하지 마세요.
3. 커뮤니티 샘플 앱 활용: Arduino App Lab에서 제공하는 'AI Bricks'나 샘플 앱들을 먼저 실행해 보며 코드가 어떻게 연동되는지 분석하는 것이 가장 빠릅니다.

---

Arduino UNO Q는 퀄컴의 모바일 기술과 아두이노의 사용 편의성이 결합된 강력한 플랫폼입니다. 혹시 2GB 모델과 4GB 모델 중 어떤 제품을 보유하고 계신가요? 보유하신 모델에 맞춰 더 구체적인 AI 라이브러리 활용법을 안내해 드릴 수 있습니다.





Arduino UNO Q는 퀄컴의 연산 성능(MPU)과 아두이노의 제어 정밀도(MCU)가 결합된 강력한 도구입니다. 처음 시작하는 분들을 위해 복잡한 과정을 걷어내고, 가장 쉽고 확실하게 입문할 수 있는 5단계 로드맵을 정리해 드립니다.





🛠️ Arduino UNO Q 입문 5단계 로드맵

1단계: 하드웨어 연결 및 전원 공급

UNO Q는 일반 아두이노보다 전력 소모가 큽니다. 안정적인 구동을 위해 올바른 전원을 연결하는 것이 첫걸음입니다.

• 필수 준비물: USB-C 데이터 케이블 (5V/3A 이상 지원 권장), PC
• 절차:
  1. 보드의 USB-C 포트와 PC를 연결합니다. (별도 전원 없이 PC USB만으로도 기본 동작은 가능합니다.)
  2. 보드 위의 전원 LED와 8x13 블루 LED 매트릭스가 켜지는지 확인합니다.
• 자료 출처: Arduino UNO Q 공식 하드웨어 가이드

2단계: 통합 개발 환경 'Arduino App Lab' 설치

UNO Q는 기존의 IDE 2.0도 지원하지만, 리눅스와 마이크로컨트롤러를 동시에 다루려면 App Lab이 필수입니다.

• 절차:
  1. 아두이노 공식 홈페이지의 Software 섹션에서 Arduino App Lab을 다운로드하여 설치합니다.
  2. 프로그램 실행 후, 보드를 자동으로 인식하는지 확인합니다.
  3. App Lab 내의 'Update Firmware' 버튼이 뜬다면 최신 환경 유지를 위해 업데이트를 진행하세요.
• 자료 출처: Arduino App Lab 다운로드 및 설치 안내

3단계: 첫 번째 프로젝트 - 'LED Matrix Blink' (MCU 제어)

전통적인 'L' LED 깜빡이기 대신, UNO Q의 특징인 LED 매트릭스에 문자를 띄워보며 MCU(STM32) 제어법을 익힙니다.

• 절차:
  1. App Lab에서 **"Examples" -> "LED Matrix" -> "Scroll Text"**를 선택합니다.
  2. 스케치 코드에서 원하는 문구(예: "Hello Q")로 수정합니다.
  3. 'Upload' 버튼을 눌러 보드에 업로드하고 매트릭스에 글자가 흐르는지 확인합니다.
• 핵심 지식: 이 작업은 보드 내의 STM32U585 칩이 담당합니다.

4단계: 리눅스 맛보기 - Python 스크립트 실행 (MPU 제어)

UNO Q 내부의 퀄컴 드래곤윙(MPU)은 데비안 리눅스를 실행합니다. 이를 통해 파이썬 코드를 돌려볼 수 있습니다.

• 절차:
  1. App Lab 하단의 'Terminal' 탭을 클릭하여 리눅스 셸에 접속합니다.
  2. python3 --version을 입력해 파이썬 설치 여부를 확인합니다.
  3. print("Hello Qualcomm") 코드를 포함한 파이썬 파일을 생성하고 실행해 봅니다.
• 자료 출처: UNO Q 리눅스 환경 활용 가이드

5단계: 듀얼 브레인 협업 - 'AI 브릭(Bricks)' 활용

리눅스에서 실행되는 AI 모델이 하드웨어 핀을 제어하는 UNO Q의 진가를 체험하는 단계입니다.

• 절차:
  1. App Lab의 **"App Gallery"**에서 'Object Detection Starter' 앱을 다운로드합니다.
  2. USB 카메라를 보드에 연결합니다.
  3. 'Brick' 시스템을 이용해 "카메라에 사람이 인식되면(MPU) -> 보드의 RGB LED를 빨간색으로 켠다(MCU)"는 로직을 드래그 앤 드롭으로 연결해 봅니다.
• 자료 출처: App Lab 브릭(Bricks) 사용 튜토리얼

---

📅 주차별 학습 권장 스케줄

기간	목표	주요 활동
1주차	기본기 마스터	전원 연결, App Lab 설치, LED 매트릭스 제어
2주차	리눅스 익히기	SSH 접속, 파이썬 기초 라이브러리 테스트
3주차	센서 연동	Qwiic 커넥터를 이용한 외부 센서 데이터 읽기
4주차	엣지 AI 입문	Edge Impulse를 활용한 사물 인식 모델 탑재





이 과정이 너무 빠르다면, **3단계(LED 매트릭스)**를 충분히 즐기신 후에 리눅스 단계로 넘어가시는 것을 추천합니다. 혹시 설치 과정에서 특정 오류 메시지가 뜨거나 막히는 부분이 있다면 말씀해 주세요!



아두이노 우노 Q의 하드웨어 사양과 듀얼 브레인 아키텍처에 대한 전반적인 리뷰를 통해 전체적인 개념을 잡는 데 도움을 줄 수 있는 아래 영상을 참고하세요.

Arduino UNO Q: 퀄컴 드래곤윙과 STM32의 만남





퀄컴의 아두이노 인수와 함께 탄생한 Arduino UNO Q는 기존 아두이노의 편의성과 퀄컴의 강력한 AI·연산 능력이 결합된 보드입니다. 아두이노 IDE(통합 개발 환경)를 사용해 이 보드를 처음 다루는 분들을 위한 단계별 학습 절차와 실전 예제를 정리해 드립니다.

---

🛠️ Arduino IDE를 활용한 UNO Q 학습 단계

UNO Q는 **STM32U585(MCU)**와 **Qualcomm Dragonwing(MPU)**이라는 두 개의 뇌를 가지고 있습니다. 아두이노 IDE는 주로 실시간 제어를 담당하는 MCU 영역을 프로그래밍하는 데 사용됩니다.

[1단계] 개발 환경 준비 (Setup)

기존 아두이노 IDE에서 UNO Q를 인식할 수 있도록 드라이버와 코어를 설치해야 합니다.

1. IDE 설치: Arduino IDE 2.x 최신 버전을 설치합니다.
2. 보드 매니저 설정: * IDE 실행 후 File > Preferences에서 Additional Boards Manager URLs에 UNO Q 패키지 주소를 입력합니다.
   • Tools > Board > Boards Manager에서 **"Arduino UNO Q (Zephyr Core)"**를 검색하여 설치합니다.
3. 연결: USB-C 케이블로 보드와 PC를 연결합니다. (전력 소모가 크므로 5V/3A 지원 포트 권장)

[2단계] 첫 번째 코드 업로드 (Blink & LED Matrix)

보드가 정상인지 확인하기 위해 내장된 LED와 매트릭스를 제어해 봅니다.

1. 포트 선택: Tools > Port에서 인식된 COM 포트를 선택합니다.
2. 보드 선택: Tools > Board > Arduino UNO Q를 선택합니다.
3. 예제 실행: File > Examples > Arduino_LED_Matrix > DisplayText를 열고 업로드합니다.
4. 자료 출처: UNO Q 빠른 시작 가이드 (공식)

[3단계] 센서 및 외부 장치 제어 (Qwiic & Modulino)

UNO Q의 Qwiic 커넥터를 사용해 납땜 없이 센서를 연결하는 법을 익힙니다.

1. 라이브러리 설치: Library Manager에서 "Arduino_Modulino"를 설치합니다.
2. 센서 읽기: 가속도계나 온도 센서를 연결하고 시리얼 모니터로 데이터를 확인합니다.
3. 자료 출처: Modulino 센서 활용 튜토리얼

[4단계] 듀얼 브레인 통신 (Bridge 라이브러리)

MPU(리눅스)와 MCU(아두이노)가 서로 데이터를 주고받는 'Bridge' 개념을 배웁니다.

1. RPC 이해: 아두이노 스케치에서 리눅스에 명령을 내리거나 그 반대의 과정을 실습합니다.
2. 자료 출처: UNO Q 인터프로세서 통신(IPC) 가이드

---

📚 아두이노 UNO Q 활용 예제 목록

초보자부터 중급자까지 따라 하기 좋은 검증된 예제들입니다.

프로젝트 명	주요 기능	난이도	참고 링크
8x13 LED 배너	보드 내장 LED 매트릭스에 실시간 문자열 스크롤	⭐	Link
홈 클라이밋 모니터	온도/습도 센서 값을 읽어 MPU의 웹서버로 전송	⭐⭐	Link
AI 객체 감지 알리미	카메라로 사물 인식(MPU) 후 LED 점등(MCU)	⭐⭐⭐	Link
스마트 공기질 분석기	다양한 환경 센서 데이터를 eMMC에 로깅	⭐⭐	Link
음성 명령 LED 제어	퀄컴의 AI 엔진을 이용한 음성 인식 제어	⭐⭐⭐	Link

---

💡 학습 팁

아두이노 IDE만으로는 UNO Q의 성능을 10%도 쓰지 못할 수 있습니다. 리눅스 기반의 복잡한 AI 작업을 병행하고 싶다면 **Arduino App Lab**을 함께 사용하는 것을 강력히 추천합니다. App Lab은 파이썬과 C++을 동시에 코딩할 수 있는 UNO Q 전용 환경입니다.





🗺️ 아두이노 우노 Q 학습 로드맵 요약

단계	주요 활동	핵심 목표
1단계: 하드웨어 연결	전원 공급 및 케이블 연결	전력 안정성 확보 및 PC 인식 확인
2단계: 환경 설정	Arduino App Lab 설치	MPU/MCU 통합 개발 환경 구축
3단계: MCU 제어	LED 매트릭스 텍스트 출력	실시간 마이크로컨트롤러 기본 코딩
4단계: MPU 활용	리눅스 접속 및 파이썬 실행	퀄컴 프로세서의 연산 능력 경험
5단계: AI 협업	AI 브릭(Bricks) 연동	인식(AI)과 제어(Hardware)의 결합



🗺️ 로드맵 상세 안내 (텍스트 버전)

이미지 내용을 바탕으로 각 단계에서 반드시 확인해야 할 사항들을 정리해 드립니다.

1. 1단계: 하드웨어 연결 (Hardware Connection)
   • 핵심: 전력 공급이 가장 중요합니다. 퀄컴 프로세서가 구동될 때 전력을 많이 소모하므로 반드시 고품질 USB-C 케이블을 사용하세요.
2. 2단계: 환경 설정 (Environment Setup)
   • 핵심: 기존 아두이노 IDE도 좋지만, 듀얼 브레인을 100% 쓰려면 Arduino App Lab 설치가 필수입니다.
3. 3단계: MCU 제어 (MCU Control)
   • 핵심: STM32 칩을 이용해 보드 우측의 LED 매트릭스를 제어해 봅니다. 하드웨어가 내 명령에 즉각 반응하는 것을 확인하는 단계입니다.
4. 4단계: MPU 활용 (MPU Utilization)
   • 핵심: 보드 내부의 리눅스(Debian)에 접속합니다. 터미널에서 Python 코드를 실행하며 "작은 컴퓨터"로서의 성능을 체감하세요.
5. 5단계: AI 협업 (AI Collaboration)
   • 핵심: 퀄컴의 AI 엔진이 사물을 인식하면, 아두이노가 모터를 돌리는 '인식+제어' 통합 프로젝트를 수행합니다.



각 단계별 핵심 행동 가이드

위 흐름도에 따라 지금 바로 시작해야 할 구체적인 행동입니다.



👉 지금 바로 시작하세요 (1~2단계)

1. [1단계] 하드웨어 연결 🔌:
   • 행동: 가지고 계신 USB-C 케이블로 PC와 우노 Q를 연결하세요.
   • 확인: 보드에 전원 불이 들어오고, LED 매트릭스가 반짝이는지 확인합니다. (전력이 부족하면 불이 약하거나 꺼질 수 있습니다.)
2. [2단계] 환경 설정 💻:
   • 행동: 아래 링크에서 전용 소프트웨어인 Arduino App Lab을 다운로드하여 설치하세요.
   • 필수 링크: Arduino App Lab 공식 다운로드 페이지

👉 다음 목표 (3~5단계)

1. [3단계] MCU 기초 (아두이노 뇌) 💡: App Lab 실행 후, 예제 코드를 올려 LED 매트릭스에 본인의 이니셜을 띄워봅니다. "아, 이게 기존 아두이노구나" 하고 느끼는 단계입니다.
2. [4단계] MPU 심화 (퀄컴 뇌) 🐧: App Lab 내의 터미널을 열고 리눅스 명령어를 입력해 봅니다. "보드 안에 작은 컴퓨터가 있네?" 하고 깨닫는 단계입니다.
3. [5단계] AI 협업 (두 뇌의 결합) 🤖: 퀄컴 칩이 사물을 인식하면 아두이노 칩이 불을 켜는 통합 예제를 실행합니다.
