블루투스 5.0 스테레오 오디오 모듈 BM83

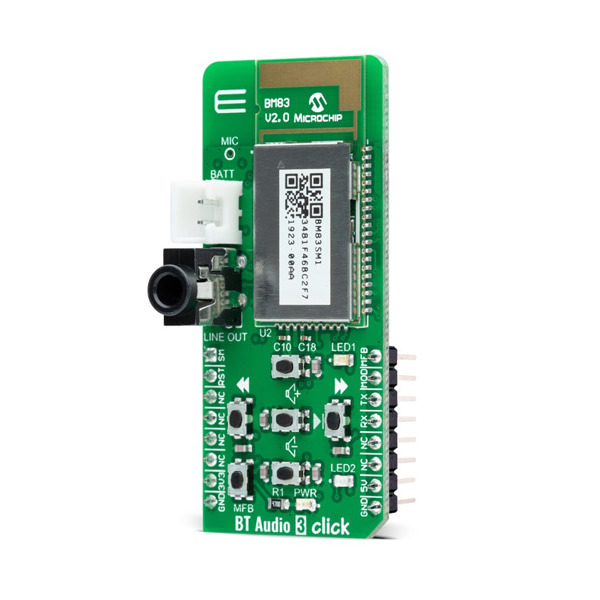

블루투스 5.0 스테레오 오디오 모듈 BM83 (BT AUDIO 3 CLICK)



• 본 제품은 블루투스 5.0 스테레오 오디오 모듈 -BM83입니다.
• BM83 칩을 기반으로 디자인된 제품으로 블루투스 스택과 오디오 프로파일을 포함하고 있으며, 24비트/96kHz 고분해능 오디오 포맷을 지원합니다.
• DSP를 통해 AAC, SBC 코덱 디코드가 가능합니다.
• UART 인터페이스를 가지고 있습니다.



어떻게 동작하나요?



BT Audio 3 Click은 마이크로칩(Microchip)의 블루투스 오디오 애플리케이션을 위한 고성능 음성 및 오디오 후처리 기능을 갖춘, 완전 인증된 블루투스 v5.0 스테레오 오디오 모듈인 BM83 SoC를 기반으로 합니다. 이 모듈은 내장된 블루투스 스택 및 오디오 프로파일 설계를 바탕으로 24비트/96kHz 오디오를 지원합니다. 통합된 IS2083 듀얼 모드 오디오 IC는 AAC 및 SBC 코덱을 디코딩하고, 광대역(WB) 음성 음향 에코 제거(AEC) 및 노이즈 감소(NR)와 같은 고급 오디오 및 음성 처리를 수행하는 디지털 신호 프로세서(DSP)를 갖추고 있습니다. 모듈 자체의 다양한 기능 및 특성에 대한 자세한 정보는 마이크로칩 BM83 모듈의 공식 웹사이트에서 확인할 수 있습니다.









BM83 모듈은 외부 DSP인 AK4430과 연결하기 위해 마스터 모드로 구성된 I2S 디지털 오디오 인터페이스를 제공합니다. 이 모드에서 BM83은 마스터 역할을 수행하여 마스터/슬레이브 데이터 동기화를 위한 클럭 및 프레임 동기 신호를 제공합니다. 마스터 클럭 출력은 외부 I2S 장치(AK4430)로 전송되어 해당 장치의 시스템 클럭을 구동하고 수정 발진기 비용을 절감합니다. BM83 모듈은 PCB 안테나를 통해 스마트폰으로부터 오디오 신호를 수신한 후, LINE OUT 커넥터에 연결된 AK4430을 통해 외부 스피커로 전달합니다. AK4430은 mikroBUS™ 소켓의 AN 핀으로 연결된 SM 핀을 통해 액세스할 수 있는 음소거(Mute) 기능을 지원하며, OUT SET으로 표시된 SMD 점퍼를 1 또는 0으로 표시된 적절한 위치에 배치하여 MSB-first 또는 I2S 형식 중 두 가지 오디오 데이터 인터페이스 형식 중 하나를 선택할 수 있습니다.



이 Click board™에는 보드 하단에 장착된 SPH0641LU4H-1 디지털 MEMS 마이크도 내장되어 있습니다. 이 MEMS 마이크는 가청 주파수부터 초음파(100Hz - 80kHz)에 이르는 광범위한 음역대를 지원합니다. 하단에 위치해 있음에도 불구하고, 상단에 MIC로 표시된 개구부를 통해 마이크로 소리가 끊김 없이 전달될 수 있습니다. 또한, ‘MIC SEL’로 표시된 SMD 점퍼를 1 또는 0으로 표시된 적절한 위치에 배치하여 마이크 데이터 처리 방식을 선택할 수 있으며, 이 설정에 따라 클럭 에지 시점에 데이터가 어서트되거나 래치됩니다.



BM83은 일반적으로 사용되는 UART RX 및 TX 핀을 통해 UART 인터페이스로 MCU와 통신합니다. 기본 구성에서는 115200 bps로 작동하여 호스트 MCU와 데이터를 전송 및 교환합니다. 인터페이스 핀 외에도, 이 Click board™는 리셋 핀, mikroBUS™ 소켓의 RST 핀, 리셋 시 테스트 모드로 진입하는 데 사용되는 mikroBUS™ 소켓의 INT 핀으로 연결된 MOD 핀, 그리고 BM83 웨이크업 기능에 사용되는 mikroBUS™ 소켓의 PWM 핀으로 연결된 MFB 핀을 사용합니다. 또한, 이 Click board™에는 볼륨 높이기/낮추기, 되감기/앞으로 감기, 재생/일시 정지 등의 여러 오디오 제어 버튼과 하나의 다기능 버튼이 포함되어 있으며, 사용자가 구성할 수 있는 시각적 표시를 위해 LED1 및 LED2로 표시된 파란색 및 빨간색 LED 두 개가 추가로 장착되어 있습니다.



이 보드는 두 개의 mikroBUS™ 전원 레일을 모두 사용하지만, VBAT SEL 점퍼를 통해 선택 가능한 3.3V 논리 전압 레벨에서만 작동할 수 있으며, 이를 통해 3V3 또는 외부 배터리로 전원을 공급할 수 있습니다. 5V는 배터리 구동 애플리케이션에서 배터리를 충전하는 데 사용되는 내부 어댑터에만 사용됩니다. 서로 다른 논리 레벨을 사용하는 MCU를 연결하기 전에, 이 보드는 적절한 논리 전압 레벨 변환을 수행해야 합니다. 그러나 이 Click board™에는 추가 개발을 위한 참고 자료로 활용할 수 있는 함수와 예제 코드가 포함된 라이브러리가 제공됩니다.



Type	BT/BLE
Applications	Can be used for Bluetooth audio applications, more precisely, for a smartphone (source) streaming audio to a speaker
On-board modules	BM83 - fully certified Bluetooth v5.0 stereo audio module with high-performing voice and audio post-processing capability for Bluetooth audio applications from Microchip
Key Features	Stereo audio module is built around the IS2083BM SoC, qualified for Bluetooth v5.0, Inter-IC Sound interface, high resolution up to 24-bit, 96 kHz audio data format, noise reduction, acoustic echo cancellation (AEC), and EQ filtering, and more
Interface	UART
Compatibility	mikroBUS
Click board size	L (57.15 x 25.4 mm)
Input Voltage	3.3V,5V



• 유형: BT/BLE
• 응용 분야: 블루투스 오디오 애플리케이션, 보다 구체적으로는 스마트폰(소스)에서 스피커로 오디오를 스트리밍하는 용도로 사용 가능
• 내장 모듈: BM83 - 마이크로칩(Microchip)의 블루투스 오디오 애플리케이션을 위한 고성능 음성 및 오디오 후처리 기능을 갖춘, 블루투스 v5.0 인증을 완료한 스테레오 오디오 모듈
• 주요 특징: IS2083BM SoC를 기반으로 제작된 스테레오 오디오 모듈로, 블루투스 v5.0 인증을 받았으며, Inter-IC Sound 인터페이스, 최대 24비트, 96kHz 고해상도 오디오 데이터 형식, 노이즈 감소, 음향 에코 제거(AEC), EQ 필터링 등의 기능을 지원합니다
• 인터페이스: UART
• 호환성: mikroBUS
• 클릭 보드 크기: L (57.15 x 25.4 mm)
• 입력 전압: 3.3V, 5V

참고 문서 링크



•  BT Audio 3 click example on Libstock
   BT Audio 3 click 2D and 3D files
   BT Audio 3 click schematic
   AK4430 datasheet
   BM83 datasheet
