INDUSBOARD V2 사용 방법: 예제, 핀 배치 및 사양

INDUSBOARD V2 사용 방법: 예제, 핀 배치 및 사양



1. 서론

INDUSBOARD V2는 산업용 애플리케이션에 특화된 다목적 개발 보드입니다. 다양한 I/O 옵션, 통신 인터페이스, 그리고 견고한 전력 관리 기능을 갖추고 있어 산업 자동화 프로젝트 개발 및 테스트에 이상적인 선택입니다. 취미 활동가든 전문 엔지니어든 관계없이, INDUSBOARD V2는 광범위한 산업 애플리케이션에 필요한 유연성과 신뢰성을 제공합니다.



일반적인 응용 분야 및 사용 사례

• 산업 자동화 및 제어 시스템
• 데이터 수집 및 모니터링
• 산업 장비의 시제품 ​​제작 및 테스트
• 원격 감지 및 원격 측정
• 공정 제어 및 계측

2. 기술 사양



Parameter	Value
Operating Voltage	5V / 12V
Input Voltage Range	7V - 24V
Digital I/O Pins	14 (6 PWM outputs)
Analog Input Pins	6
Communication Interfaces	UART, I2C, SPI, CAN
Power Management	Onboard voltage regulators
Dimensions	100mm x 80mm
Operating Temperature	-40°C to 85°C





핀 구성 및 설명



Pin Number	Pin Name	Description
1	GND	Ground
2	VCC	Power Supply (5V/12V)
3	D0	Digital I/O Pin 0
4	D1	Digital I/O Pin 1
5	D2	Digital I/O Pin 2
6	D3	Digital I/O Pin 3 (PWM)
7	D4	Digital I/O Pin 4
8	D5	Digital I/O Pin 5 (PWM)
9	D6	Digital I/O Pin 6 (PWM)
10	D7	Digital I/O Pin 7
11	D8	Digital I/O Pin 8
12	D9	Digital I/O Pin 9 (PWM)
13	D10	Digital I/O Pin 10 (PWM)
14	D11	Digital I/O Pin 11 (PWM)
15	A0	Analog Input Pin 0
16	A1	Analog Input Pin 1
17	A2	Analog Input Pin 2
18	A3	Analog Input Pin 3
19	A4	Analog Input Pin 4
20	A5	Analog Input Pin 5
21	TX	UART Transmit
22	RX	UART Receive
23	SCL	I2C Clock
24	SDA	I2C Data
25	SCK	SPI Clock
26	MISO	SPI Master In Slave Out
27	MOSI	SPI Master Out Slave In
28	CANH	CAN High
29	CANL	CAN Low





3. 사용 설명서



회로에서 해당 부품을 사용하는 방법



1. 전원 공급:



전원 공급 장치를 VCC 및 GND 핀에 연결하십시오. 입력 전압이 7V~24V 범위 내에 있는지 확인하십시오.

보드에 내장된 전압 조정기가 보드 구성 요소에 전력을 분배합니다.



2. I/O 장치 연결:



디지털 I/O: 디지털 센서, 액추에이터 또는 기타 장치를 디지털 I/O 핀(D0-D13)에 연결합니다.

아날로그 입력: 아날로그 센서를 아날로그 입력 핀(A0-A5)에 연결하십시오.



3. 통신 인터페이스:



UART: 직렬 통신에는 TX 및 RX 핀을 사용하십시오.

I2C: I2C 장치를 SCL 및 SDA 핀에 연결합니다.

SPI: SPI 통신에는 SCK, MISO, MOSI 핀을 사용합니다.

CAN: CAN 장치를 CANH 및 CANL 핀에 연결하십시오.



중요 고려 사항 및 모범 사례



• 전원 공급: 보드 손상을 방지하기 위해 전원 공급 전압이 안정적이고 지정된 범위 내에 있는지 확인하십시오.
• 핀 보호: I/O 핀에 과전류 또는 전압 스파이크가 발생하지 않도록 적절한 저항과 보호 회로를 사용하십시오.
• 열 관리: 보드가 고온 환경에서 작동하는 경우 적절한 환기 또는 냉각을 확보하십시오.
• 펌웨어 업데이트: 최신 기능과 버그 수정 사항을 활용하려면 펌웨어를 정기적으로 업데이트하십시오.



4. 아두이노 UNO용 예제 코드



다음은 INDUSBOARD V2에 연결된 아날로그 센서의 데이터를 읽고 시리얼 인터페이스를 통해 전송하는 예제 코드입니다.



// Define the analog input pin
const int analogPin = A0;

// Variable to store the sensor value
int sensorValue = 0;

void setup() {
  // Initialize the serial communication at 9600 baud rate
  Serial.begin(9600);
}

void loop() {
  // Read the analog value from the sensor
  sensorValue = analogRead(analogPin);

  // Print the sensor value to the serial monitor
  Serial.print("Sensor Value: ");
  Serial.println(sensorValue);

  // Wait for 500 milliseconds before the next reading
  delay(500);
}





5. 문제 해결 및 자주 묻는 질문



사용자가 겪을 수 있는 일반적인 문제



1. 보드 전원이 켜지지 않음:



해결 방법: 전원 공급 장치 연결을 확인하고 입력 전압이 지정된 범위 내에 있는지 확인하십시오.



2. 직렬 통신 없음:



해결 방법: TX 및 RX 핀의 연결을 확인하십시오. 코드의 전송 속도가 시리얼 모니터 설정과 일치하는지 확인하십시오.



3. 센서 판독값이 부정확함:



해결 방법: 센서 연결 상태를 확인하고 아날로그 입력 핀에 올바르게 연결되었는지 확인하십시오. 필요한 경우 센서를 보정하십시오.



4. 과열:



해결 방법: 적절한 환기를 확보하고, 보드가 고온 환경에서 작동하는 경우 방열판이나 냉각 팬을 추가하는 것을 고려하십시오.



자주 묻는 질문



Q1: INDUSBOARD V2를 다른 마이크로컨트롤러와 함께 사용할 수 있나요?



A1: 네, INDUSBOARD V2는 Arduino, ESP32 등 다양한 마이크로컨트롤러와 호환됩니다. 핀 매핑과 전압 레벨이 올바른지 확인하십시오.



Q2: INDUSBOARD V2의 펌웨어를 어떻게 업데이트하나요?



A2: 펌웨어 업데이트는 UART 인터페이스를 통해 진행할 수 있습니다. 업데이트 과정은 제조업체의 지침을 따르십시오.



Q3: I/O 핀이 처리할 수 있는 최대 전류는 얼마입니까?



A3: I/O 핀은 핀당 최대 20mA의 전류를 처리할 수 있습니다. 이 한도를 초과하면 보드가 손상될 수 있습니다.



Q 4: INDUSBOARD V2를 실외 환경에서 사용할 수 있습니까?



A4: 네, 하지만 기판이 습기와 극한 온도로부터 보호되도록 하십시오. 실외 사용 시에는 적절한 보호 케이스를 사용하십시오.

이 문서는 다양한 산업 분야에서 INDUSBOARD V2를 사용하는 방법에 대한 포괄적인 안내서입니다. 추가적인 도움이 필요하시면 제조사 지원 자료 또는 커뮤니티 포럼을 참조하십시오.





이 튜토리얼의 원문은 이 링크를 따라가세요. 원 저자에게 감사합니다.





Explore Projects Built with INDUSBOARD V2

Use Cirkit Designer to design, explore, and prototype these projects online. Some projects support real-time simulation. Click "Open Project" to start designing instantly!

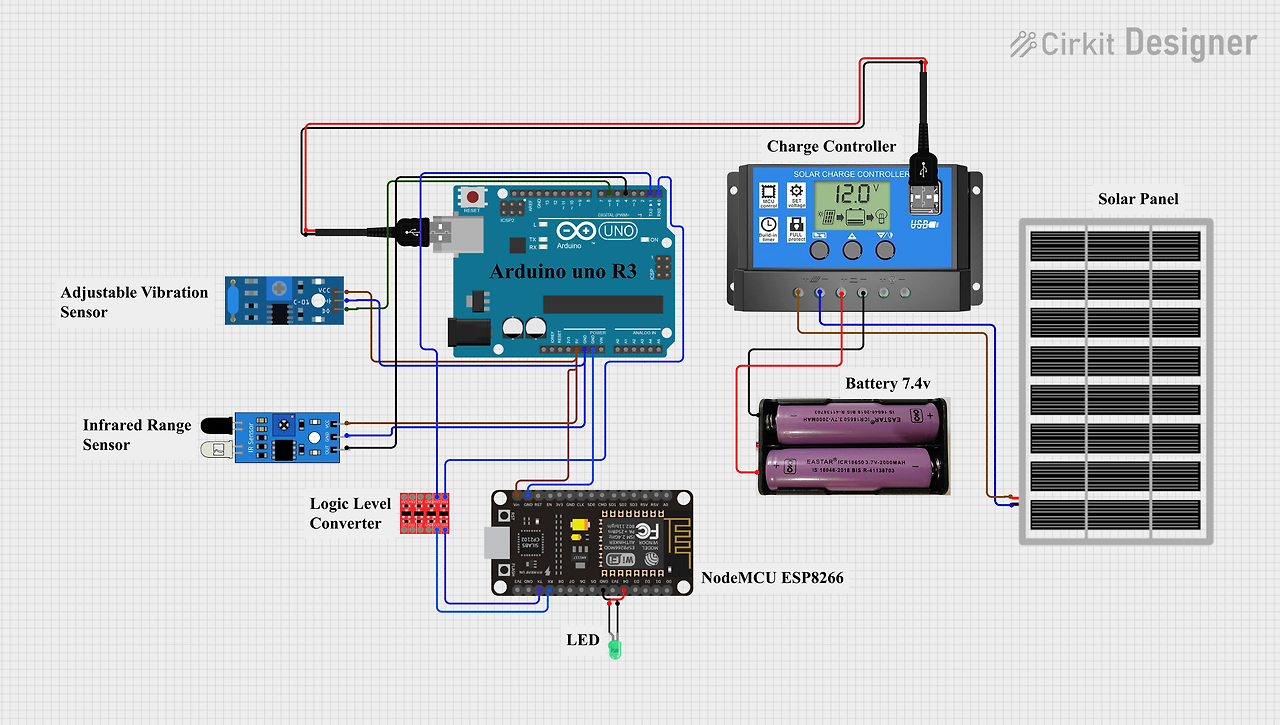

Arduino and ESP8266-Based Smart Sensor System with Solar Power

This circuit integrates an Arduino UNO and an ESP8266 NodeMCU to monitor vibration and IR sensors, with the Arduino processing sensor data and the ESP8266 controlling an LED indicator. The system is powered by a solar panel and charge controller setup, ensuring sustainable energy management.

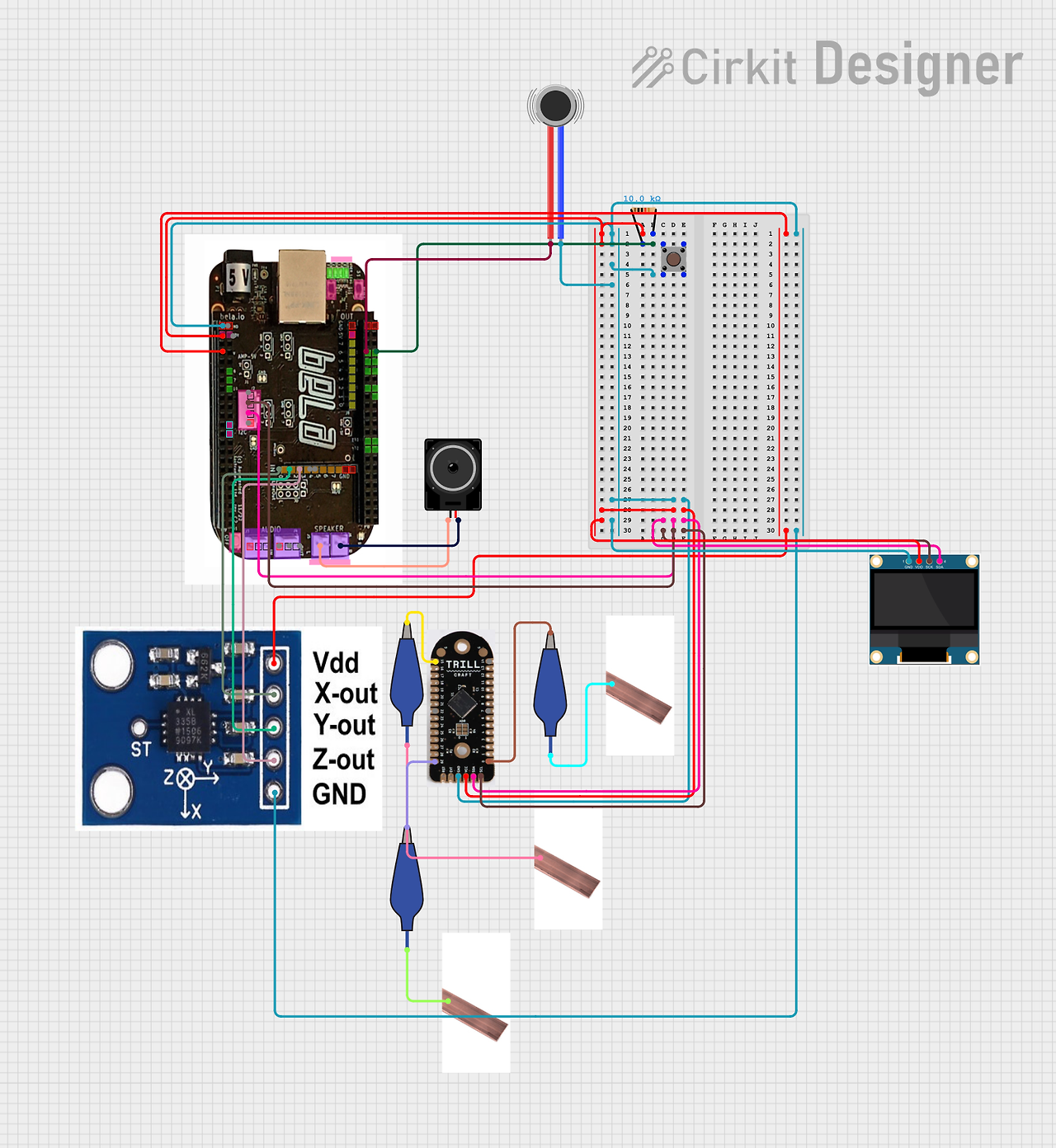

Interactive Touch and Motion Sensor System with Bela Board and OLED Display

This circuit integrates a Bela Board with various sensors and actuators, including a TRILL CRAFT touch sensor, an ADXXL335 accelerometer, a vibration motor, and a loudspeaker. The Bela Board processes input from the touch sensor and accelerometer, and controls the vibration motor and loudspeaker, while an OLED display provides visual feedback.

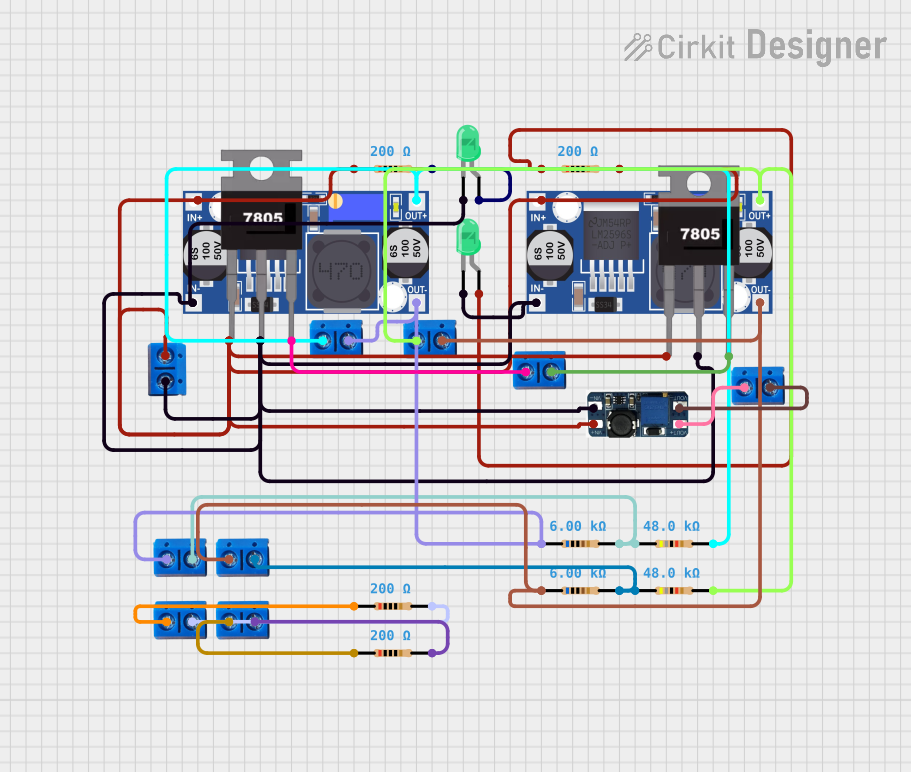

Multi-Stage Voltage Regulation and Indicator LED Circuit
